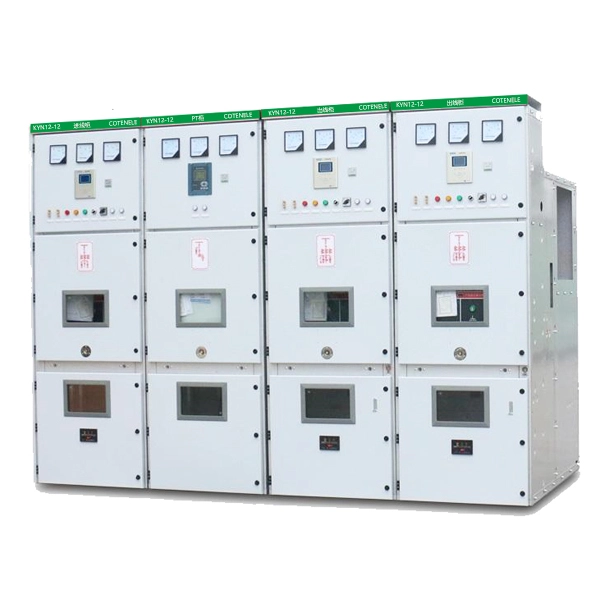

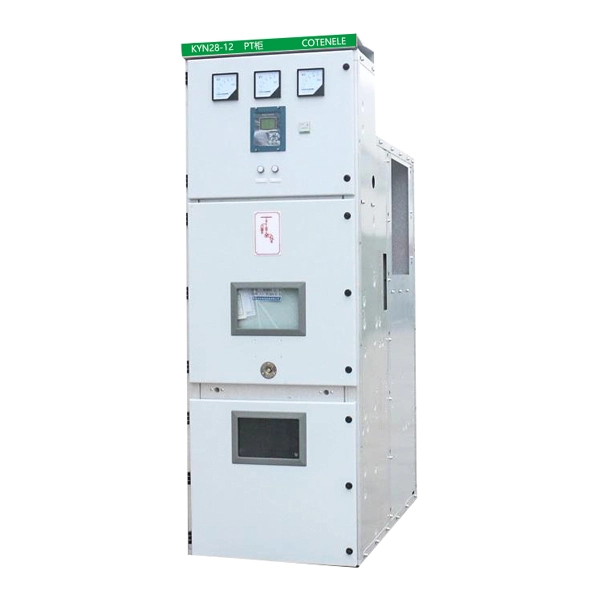

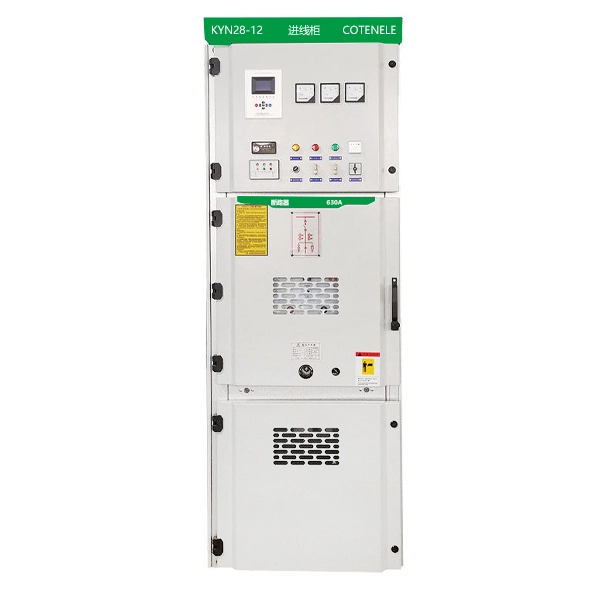

Appareillage de commutation moyenne tension recouvert de métal d'intérieur 11KV

Modèle de produit

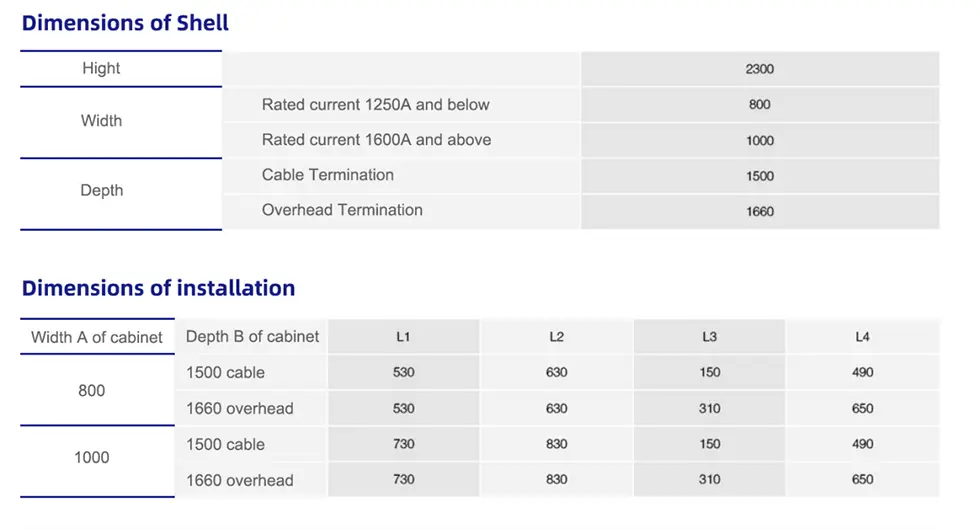

Principaux paramètres techniques

Conditions de travail

1. Température de l'air ambiant : maximum +40 °C, minimum –15 °C.

2. Humidité relative : moyenne quotidienne ≤95 % avec une pression de vapeur d'eau moyenne quotidienne correspondante ne dépassant pas 2,2 KPa ; moyenne mensuelle ≤90 % avec une pression de vapeur d'eau moyenne mensuelle correspondante ne dépassant pas 1,8 KPa.

3. Altitude : ne dépassant pas 1 000 m au-dessus du niveau de la mer.

4. Intensité sismique : pas supérieure à la magnitude 8.

5. L'air ambiant doit être exempt de contamination significative par des gaz corrosifs ou combustibles, de la vapeur d'eau ou des agents similaires.

6. Le site d'installation doit être exempt de vibrations importantes.

7. Si les conditions de fonctionnement dépassent les limites normales spécifiées dans GB3906, l'utilisateur et notre société se mettront d'accord sur les dispositions nécessaires par voie de consultation.

Qu'est-ce qu'un appareillage de commutation sous boîtier métallique débrochable ?

L'appareillage de commutation moyenne tension à revêtement métallique d'intérieur KYN28-12 11KV est un appareil électrique dont le camion disjoncteur est installé dans le compartiment central de l'appareillage de commutation. L'ensemble de l'enceinte est divisé en quatre compartiments indépendants par des cloisons métalliques :

1. Compartiment du disjoncteur (au milieu) :Abrite le camion disjoncteur à vide (par exemple VS1 ou VD4). Le camion a trois positions : Service, Test/Isolement et Supprimé. Il peut être facilement installé/débroché, permettant un entretien pratique. Le remplacement du disjoncteur ne nécessite pas de mettre hors tension l'ensemble du panneau.

2. Compartiment des jeux de barres :Situé en partie supérieure arrière. Contient des jeux de barres principaux et des jeux de barres de dérivation qui connectent plusieurs panneaux d'appareillage de commutation.

3. Compartiment pour câbles :Situé en partie inférieure arrière. Utilisé pour connecter les câbles sortants, les parafoudres et les sectionneurs de terre.

4. Compartiment basse tension (instrument) :Situé en partie supérieure avant. Abrite les relais de protection (basés sur micro-ordinateur), les instruments, les voyants lumineux et d’autres composants secondaires.

Fenêtres d'observation :Chaque compartiment est entièrement séparé par des cloisons métalliques mises à la terre, empêchant efficacement un défaut d'arc interne dans un compartiment d'affecter les compartiments adjacents. Le panneau avant est doté de fenêtres d'observation permettant de visualiser la position du camion et l'état du contact d'isolation.

Configuration des composants principaux

Quels sont les avantages des appareillages sous enveloppe métallique débrochables KYN28-12 ?

1. Haute fiabilité :Construction recouverte de métal avec une forte capacité de résistance à l'arc interne, garantissant la sécurité.

2. Entretien facile :Conception amovible : le remplacement du disjoncteur ne prend que quelques minutes, ce qui réduit considérablement le temps d'arrêt.

3. Cinq verrouillages de prévention :Les verrouillages mécaniques/électriques empêchent cinq types de mauvais fonctionnement (par exemple, pas de coupure de charge, pas d'entrée accidentelle dans des compartiments sous tension).

4. Haute standardisation :Production mature par de nombreux fabricants nationaux, bonne interchangeabilité des pièces de rechange, faibles coûts d'approvisionnement et de maintenance.

5. Configuration flexible :Peut être assemblé en tant que panneaux entrants, sortants, de comptage, PT, de liaison bus, etc., en s'adaptant à divers schémas de connexion principaux.

Appareillage de commutation sous enveloppe métallique débrochable KYN28-12 VS autres appareillages de commutation

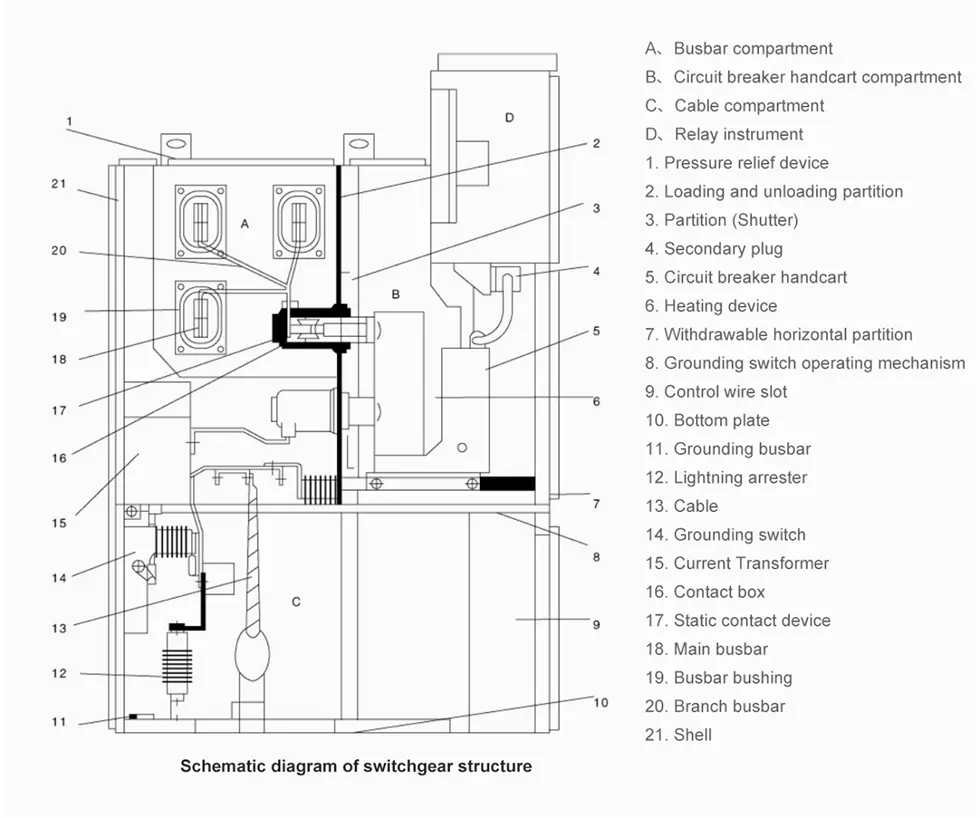

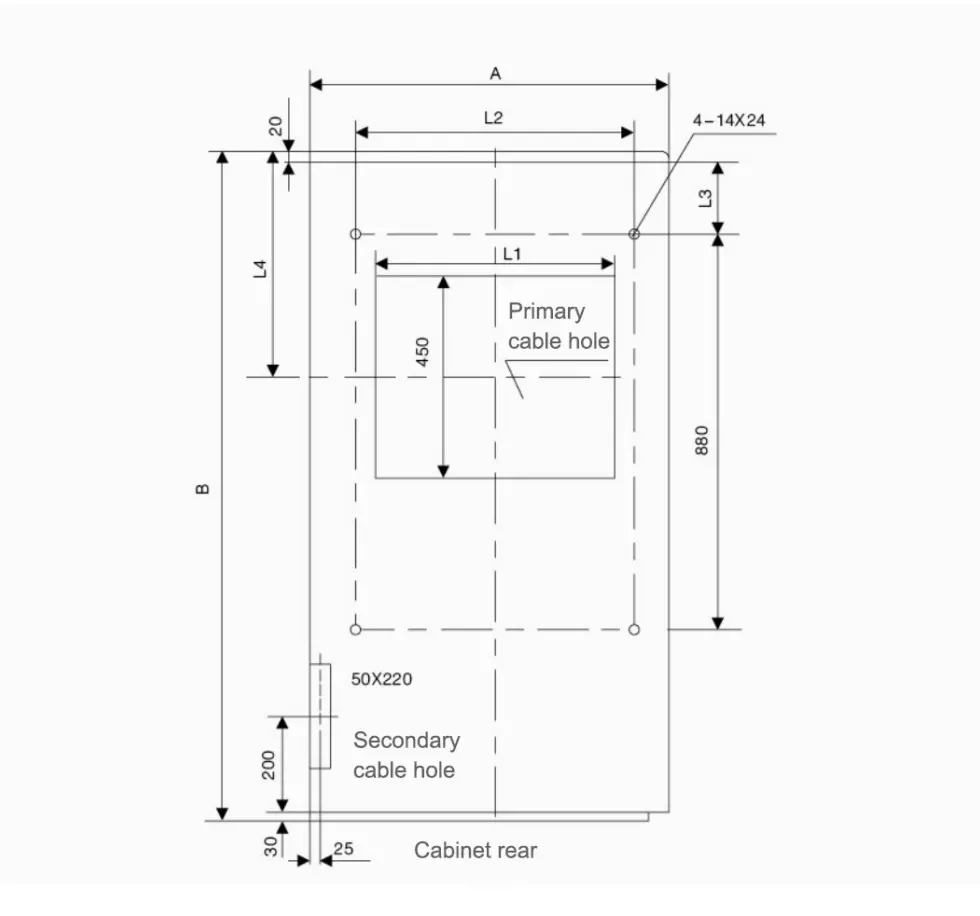

Schéma schématique de la structure et de l'installation de l'appareillage de commutation

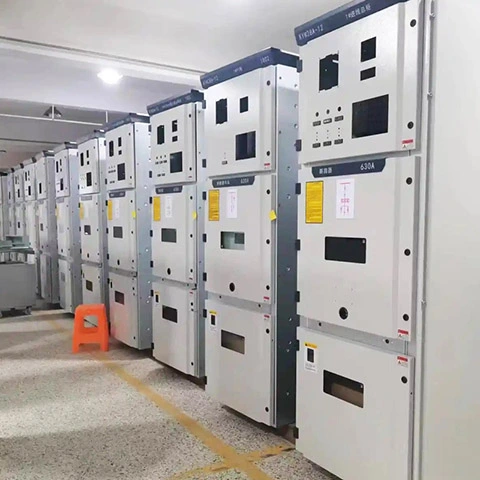

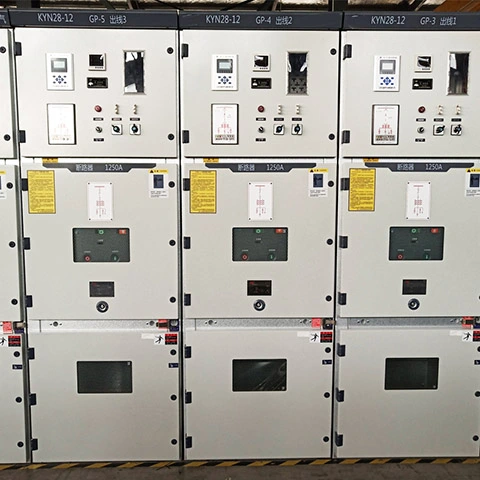

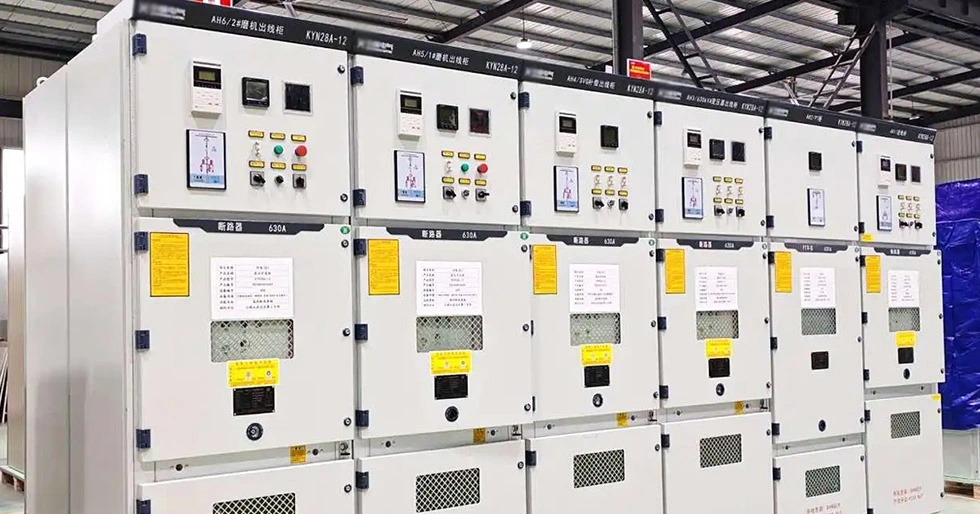

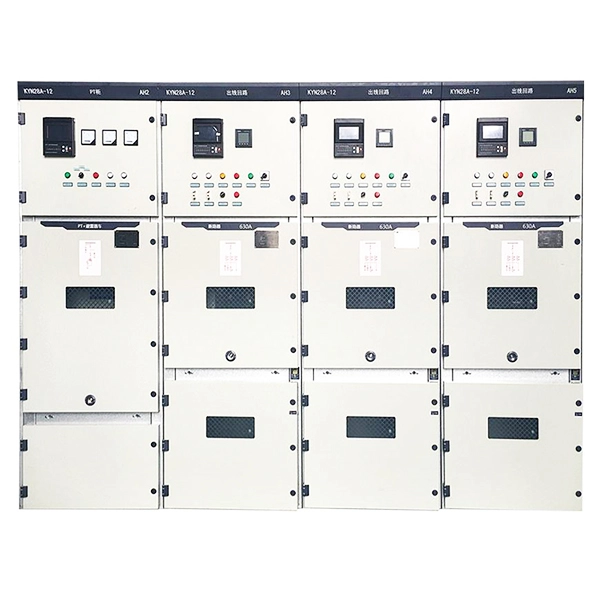

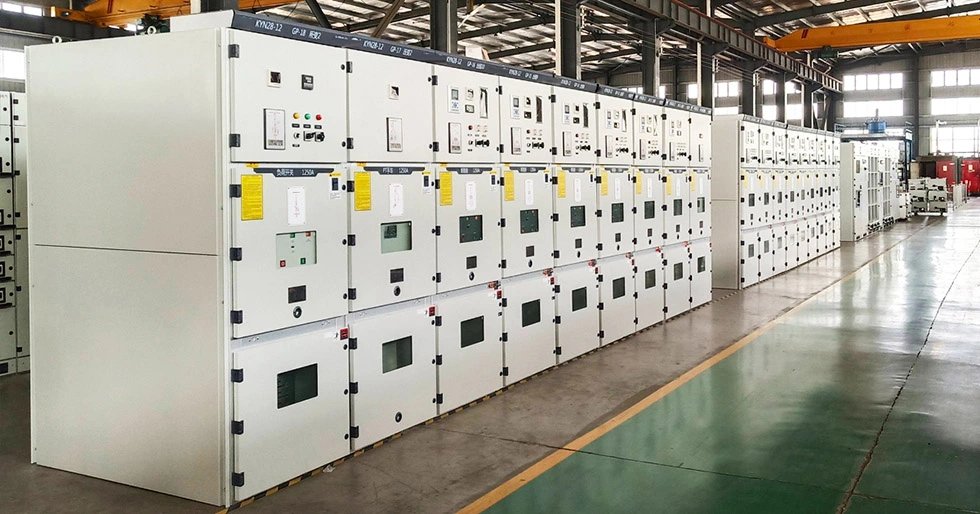

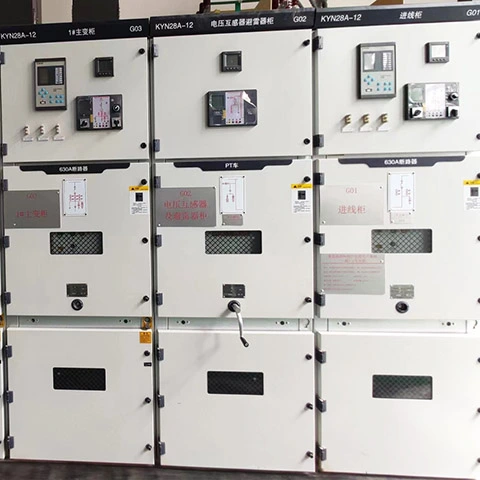

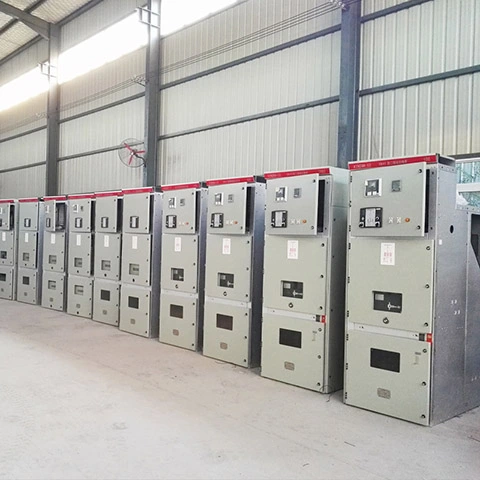

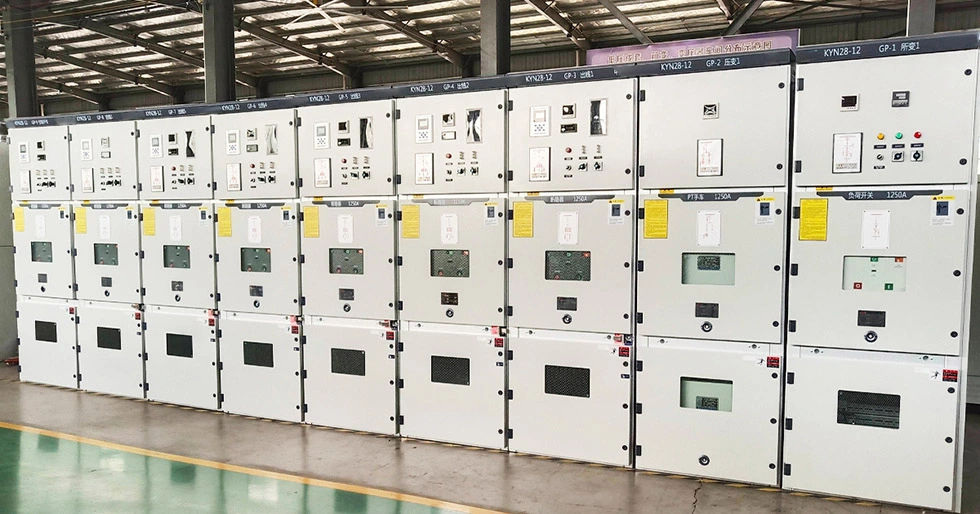

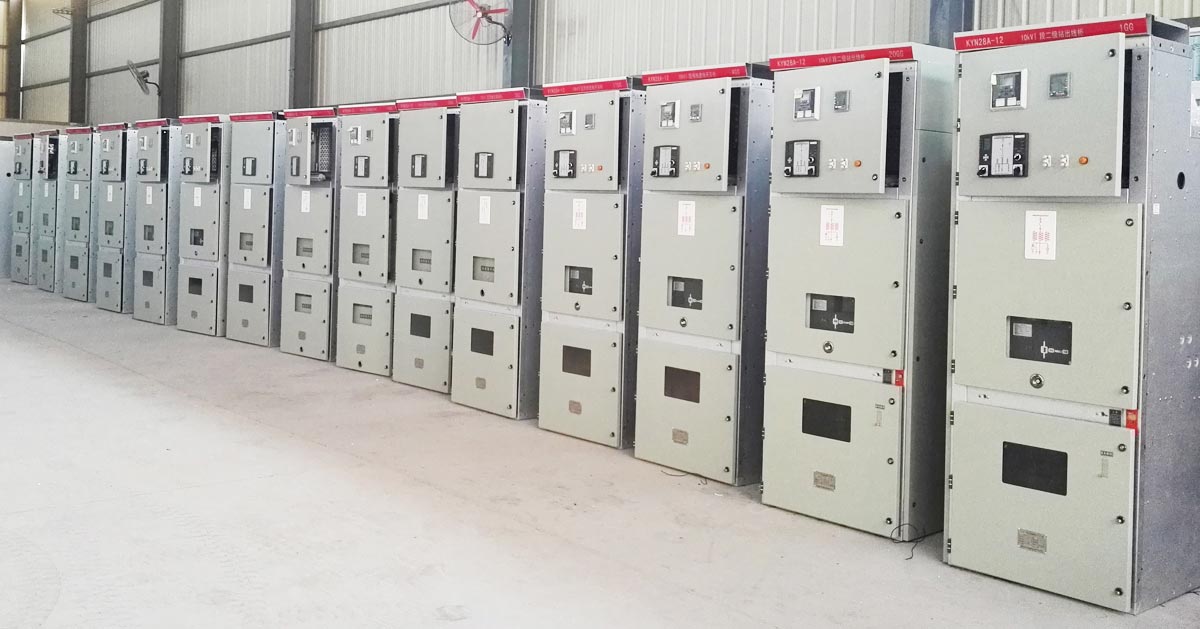

Exposition de produits
