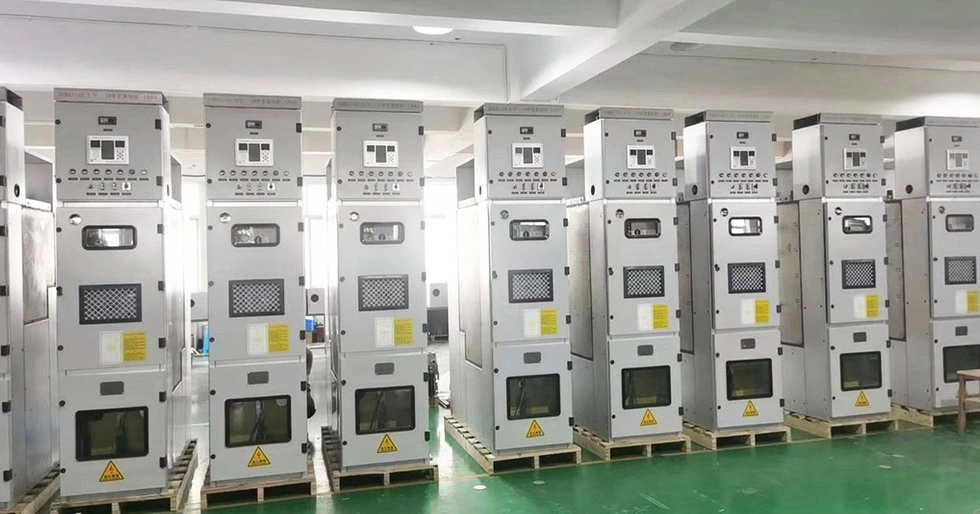

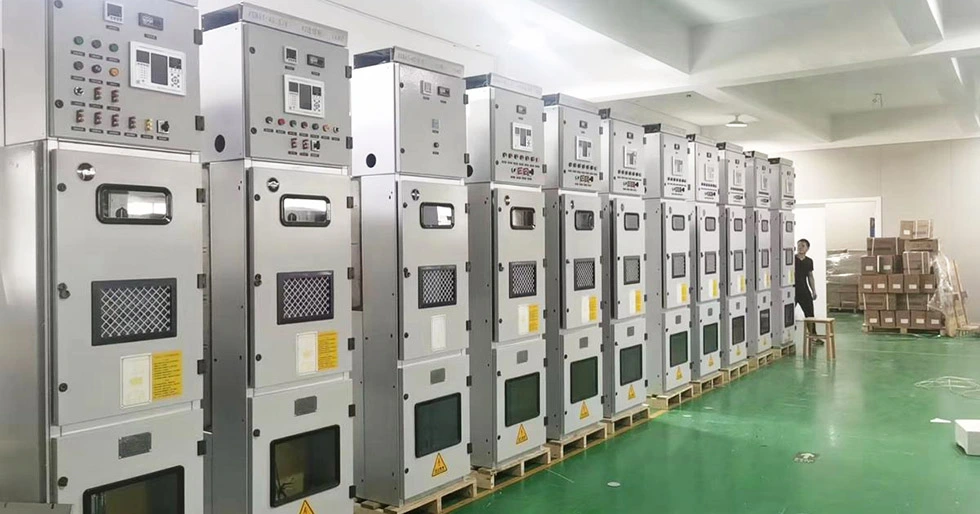

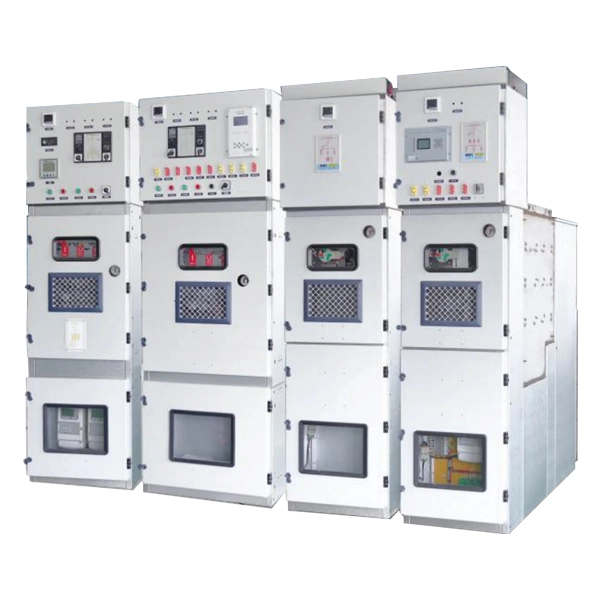

Système isolé au gaz moyenne tension 33KV

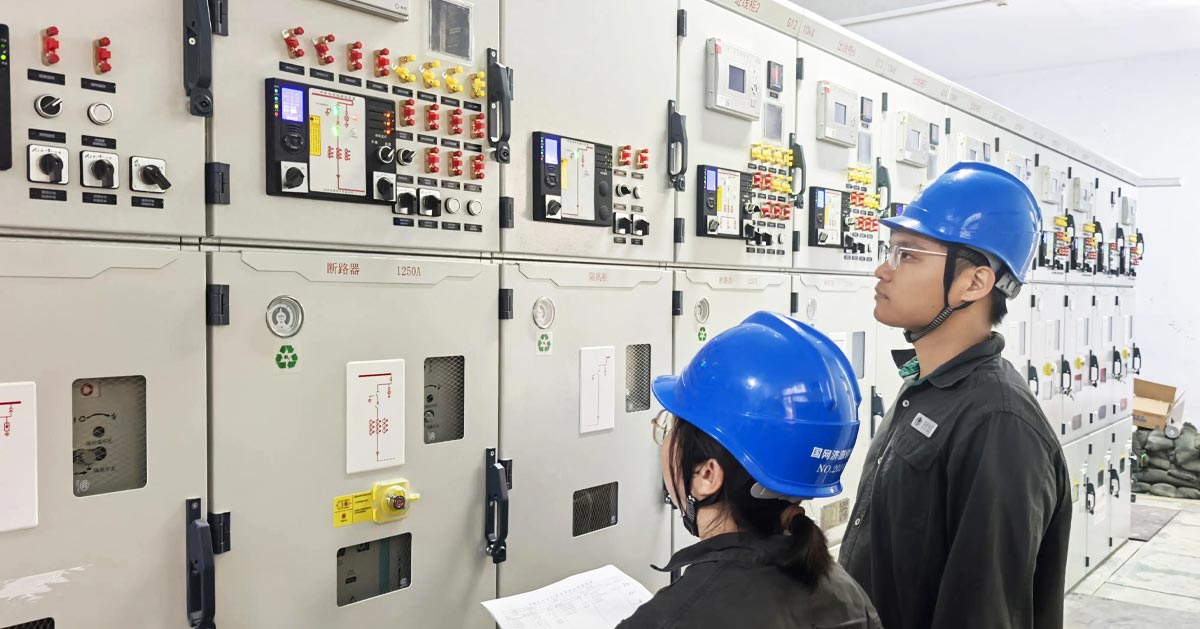

Cotenele est un exportateur chinois d'unités principales en anneau à isolation gazeuse moyenne tension. Notre nouveau système isolé au gaz moyenne tension 33KV a été largement utilisé par les clients en Europe et en Asie du Sud-Est.

Cette RMU isolée au gaz de tension nominale de 40,5 kV, avec ses principaux avantages de compacité, de fiabilité et de sécurité, est devenue un équipement clé dans le domaine de la distribution moyenne tension, en particulier dans les scénarios où les ressources foncières sont rares, les conditions environnementales sont difficiles et des exigences élevées en matière de fiabilité de l'alimentation électrique sont privilégiées.

Cette unité principale en anneau moyenne tension est conforme aux normes internationales et nationales pertinentes telles que CEI 62271, GB/T 3906-2020, DL/T 404-2018, etc.

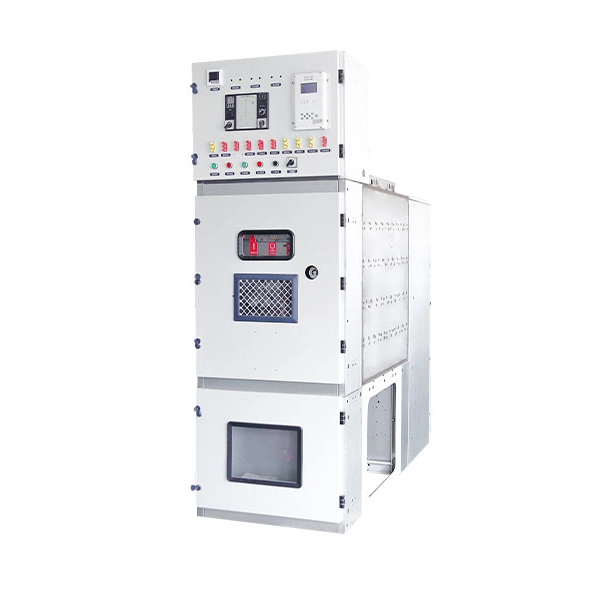

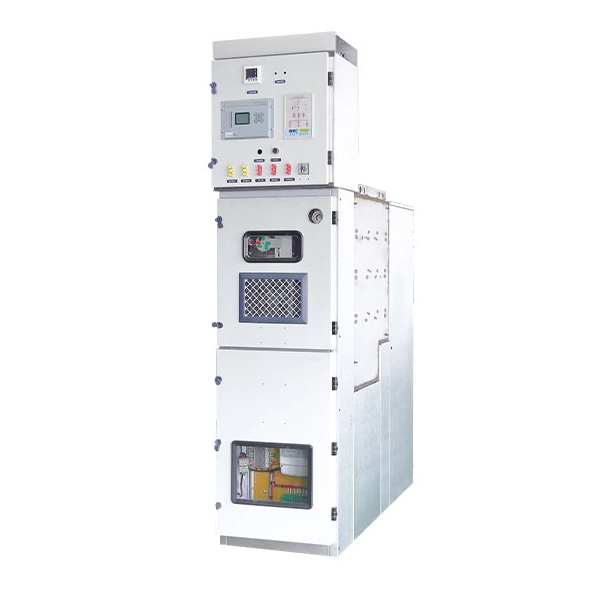

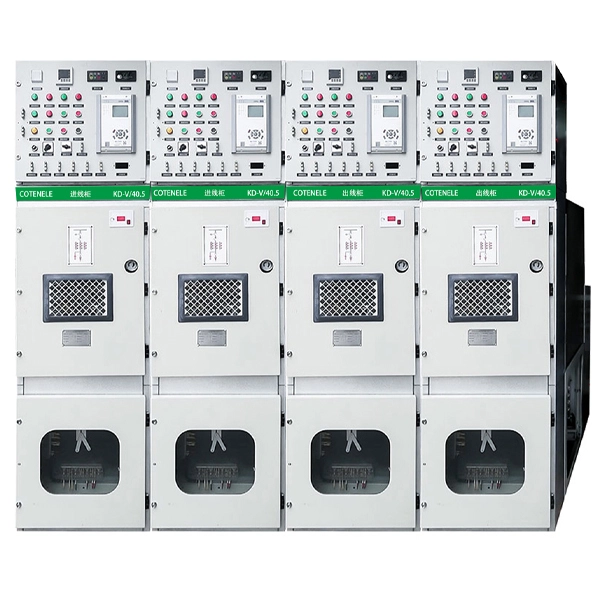

Structures de produits

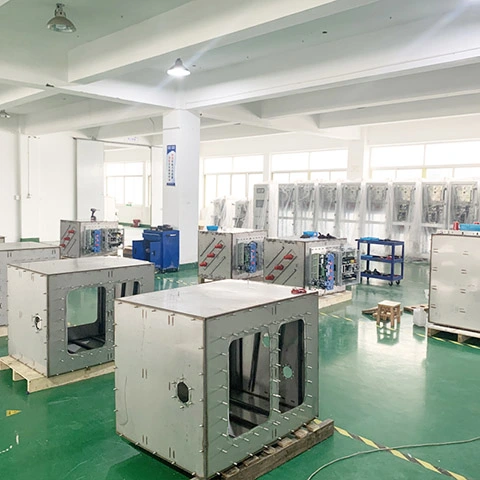

Les niveaux de courant nominal de cet appareillage moyenne tension isolé au gaz comprennent 630 A, 1 250 A, 1 600 A, 2 000 A, 2 500 A et 3 150 A, et les dimensions du boîtier peuvent être personnalisées en fonction des besoins de l'utilisateur. Son enceinte est réalisée en tôle d'acier aluzinc par découpe et pliage, tandis que le réservoir de gaz est soudé à partir d'une tôle d'acier inoxydable 304 de haute qualité. Chaque unité fonctionnelle peut être étendue indépendamment et combinée en un ensemble d'appareillage de commutation selon le schéma de circuit.

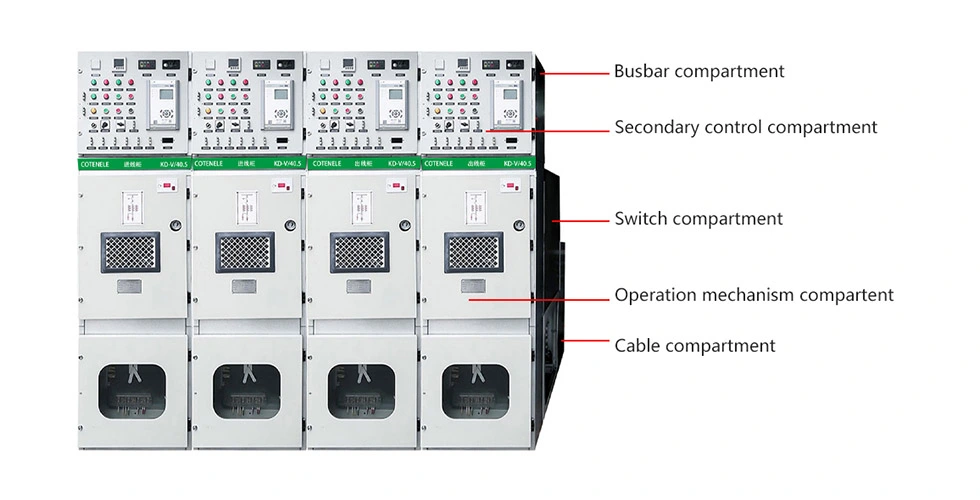

Le système isolé au gaz moyenne tension 33KV peut être divisé en plusieurs compartiments séparés tels qu'un compartiment de commande secondaire, un compartiment de jeu de barres, un compartiment de disjoncteur, un compartiment de mécanisme de commande de disjoncteur et un compartiment de câbles, où la hauteur de connexion des câbles atteint jusqu'à 700 mm pour faciliter la maintenance et l'installation. L'appareillage complet est équipé d'un système complet de protection de mise à la terre.

De plus, les compartiments fonctionnels, tels que le compartiment de commutation, le compartiment jeu de barres, le compartiment câbles et la goulotte du circuit secondaire, sont isolés les uns des autres, chacun étant séparé par des cloisons métalliques mises à la terre pour garantir leur indépendance.

1. Compartiment des jeux de barres :

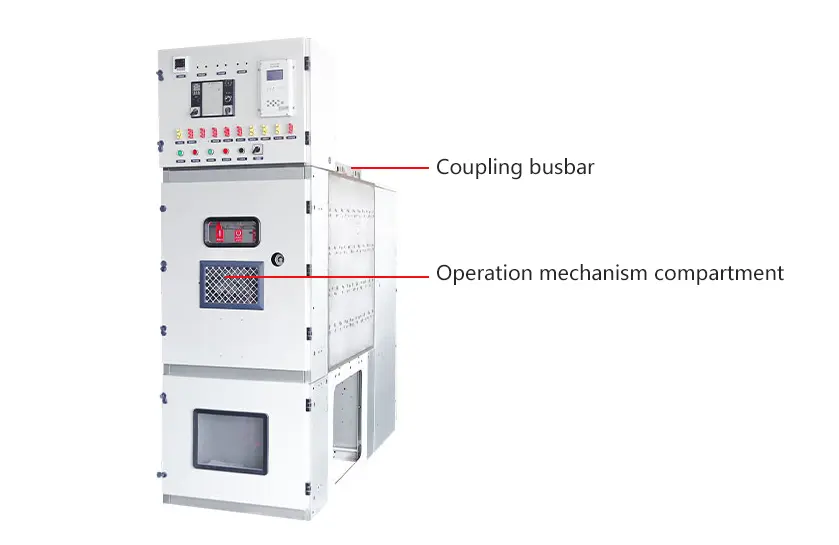

Le compartiment du jeu de barres est enfermé dans le réservoir de gaz supérieur, qui abrite également le mécanisme d'isolation. Une fois l'appareillage abaissé sur la base de fondation, les sections d'armoire adjacentes sont reliées entre elles par un processus de couplage, reliant ainsi étroitement les unités de circuit gauche et droite et leurs jeux de barres dans un ensemble intégré.

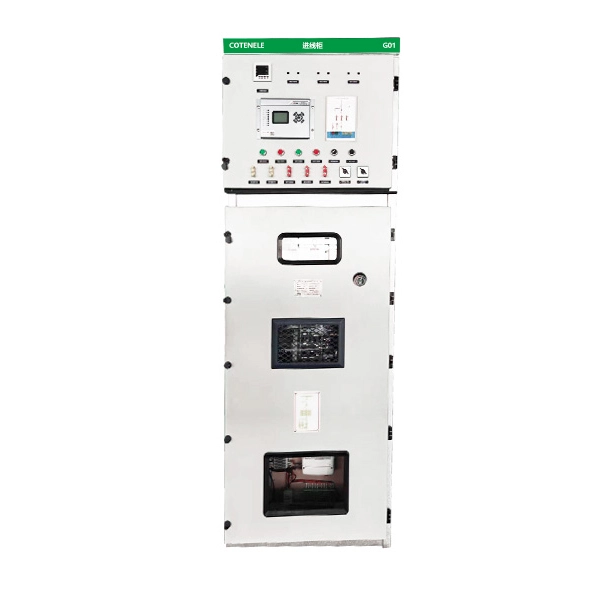

2. Compartiment de contrôle secondaire :

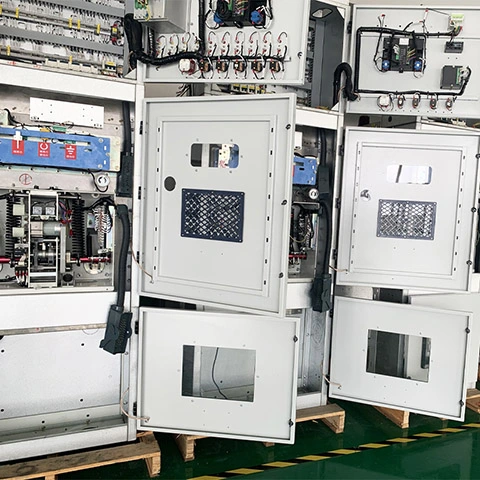

Le compartiment de commande secondaire est situé directement au-dessus du boîtier de l'appareillage. À l'intérieur, il est équipé de plaques de montage de composants et de supports de fixation de borniers, qui peuvent accueillir des bornes de câblage, des petites bornes de jeu de barres, des dispositifs de protection intégrés, ainsi que d'autres composants de contrôle et de fonctionnement. Cela permet des fonctions système telles que le contrôle à distance, la mesure à distance, la signalisation à distance et la surveillance locale. Des trous circulaires pour connecter de petites barres omnibus sont prévus sur les panneaux latéraux gauche et droit aux positions correspondant aux bornes, facilitant ainsi le câblage lorsque des armoires adjacentes sont couplées ensemble.

Secondary control compartment

3. Compartiment interrupteur :

Le compartiment de commutation est situé dans la partie centrale du boîtier. Cette armoire adopte une structure d'appareillage de commutation isolée au gaz de type plaque avec deux compartiments à gaz, un supérieur et un inférieur. Le compartiment gaz supérieur abrite le sectionneur à trois positions, tandis que le compartiment gaz inférieur contient le disjoncteur à vide. Le jeu de barres, le sectionneur à trois positions et le disjoncteur à vide sont disposés dans une configuration « supérieure-milieu-inférieure ». Une conception à compartiment unique gaz est de structure simple, facile à fabriquer et peu coûteuse.

Cependant, étant donné que tous les composants sont placés ensemble dans un seul compartiment, ils sont sujets à des interférences mutuelles, ce qui entraîne une fiabilité moindre. En revanche, une conception à plusieurs compartiments gaz permet un remplacement plus facile des modules individuels, évite les interférences mutuelles entre plusieurs composants et offre une sécurité plus élevée. Néanmoins, la structure multi-compartiments est plus complexe, plus difficile à fabriquer et plus coûteuse.

4. Compartiment du mécanisme de fonctionnement

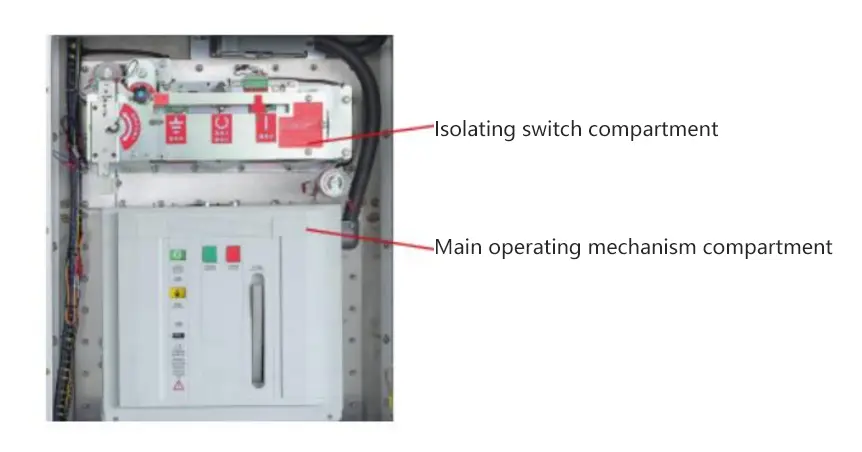

Le mécanisme de commande à ressort est disposé selon une disposition plate, le mécanisme sectionneur et le mécanisme disjoncteur étant logés séparément. Le mécanisme et la tige de traction d'isolation de l'ampoule à vide sont intégrés dans une configuration avant-arrière, ce qui simplifie la chaîne de transmission. En conséquence, les caractéristiques de sortie du mécanisme correspondent mieux aux caractéristiques d'ouverture et de fermeture du disjoncteur, réduisant ainsi la consommation d'énergie tout en améliorant la fiabilité et la flexibilité mécaniques.

5. Compartiment pour câbles :

Le compartiment câbles est situé dans la partie inférieure de l'appareillage et dispose d'un canal de décompression indépendant. La hauteur des bornes de raccordement des câbles par rapport au sol peut atteindre jusqu'à 700 mm. Des verrouillages de mise à la terre sont installés à l'intérieur du compartiment à câbles selon les besoins, et chaque circuit peut accueillir deux câbles et un parasurtenseur. De plus, les câbles entrants/sortants et le parasurtenseur sont connectés à l'aide d'une méthode de connexion enfichable à cône interne.
