Composants de l'unité principale en anneau de haute qualité pour une distribution d'énergie fiable

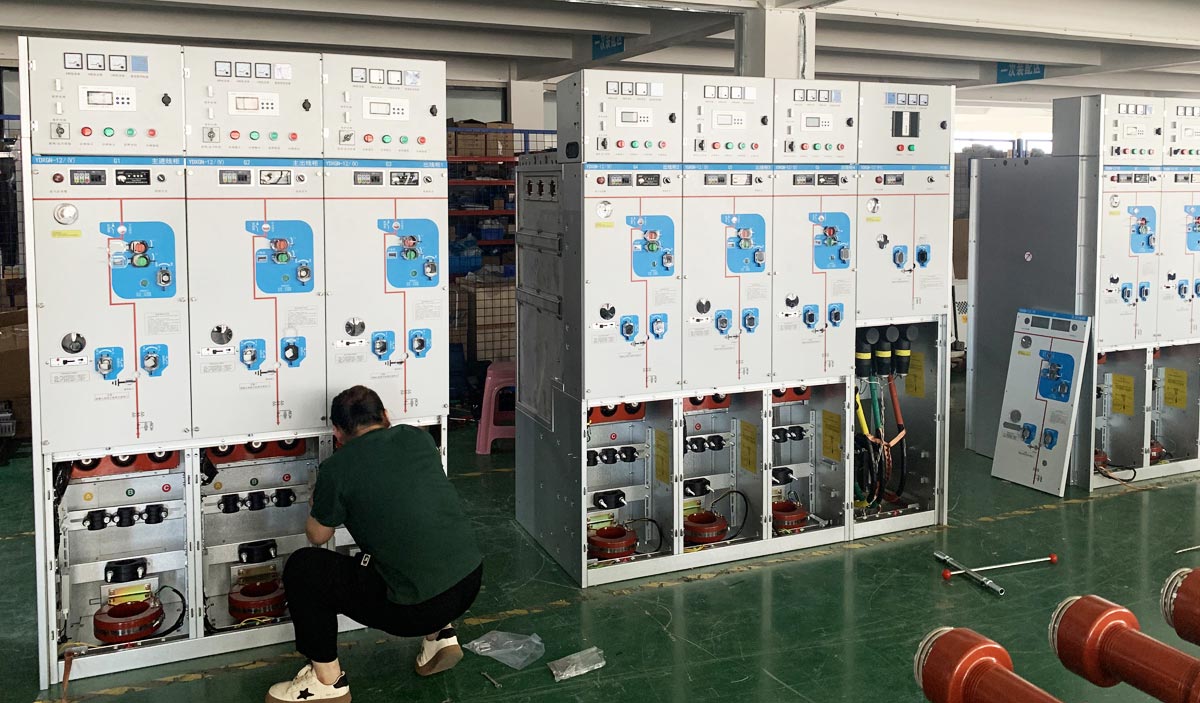

Que sont les composants de l'unité principale Ring ?
Composants de l'unité principale en anneausont les unités fonctionnelles essentielles qui composent un système RMU complet. Leurs performances déterminent directement la sécurité, la fiabilité et la stabilité d’un réseau de distribution d’électricité moyenne tension.Une RMU typique est conçue pour des tensions nominales allant de 3,6 kV à 40,5 kV et des courants nominaux de 630 A à 2 500 A. En fonction des différents scénarios d'application tels que les réseaux de distribution, les charges industrielles et les bâtiments commerciaux, la configuration des composants de l'unité principale Ring peut varier en conséquence.
- View as

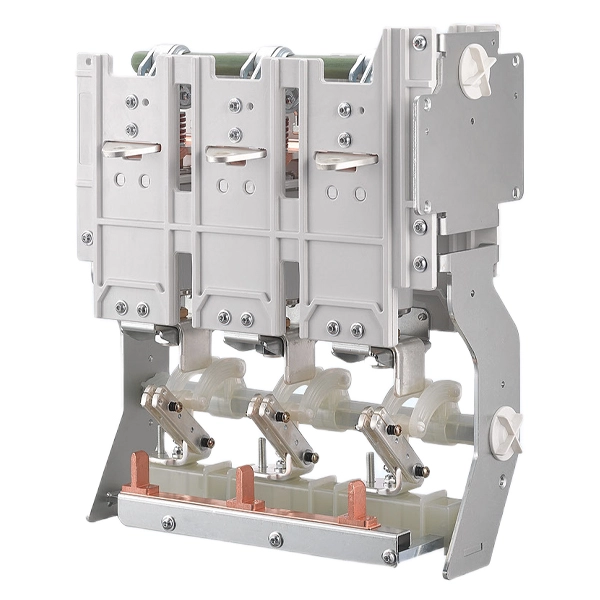

Commutateur d'isolement de disjoncteur de vide de mécanisme de tension moyenne de 11KV
Cotenele est un fabricant professionnel chinois de commutateurs d'isolation de disjoncteur à vide pour appareillage de commutation moyenne tension 11KV, spécialisé dans les composants de base de l'appareillage de commutation 12kV-40,5kV. Nos produits sont largement utilisés dans les sous-stations, les énergies renouvelables, la distribution d'énergie industrielle et les systèmes ferroviaires. Ces deux composants essentiels de l’unité principale de l’anneau moyenne tension sont essentiels à la construction d’une infrastructure électrique résiliente pour les installations industrielles et les réseaux intelligents modernes.

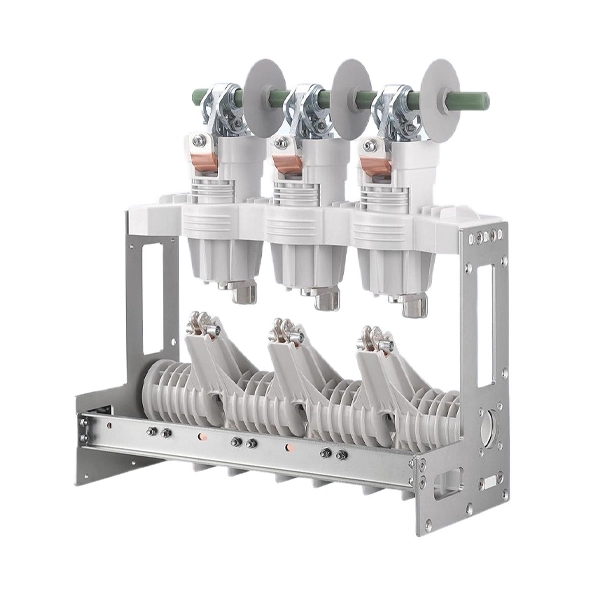

Disjoncteur à vide moyenne tension 11KV avec interrupteur d'isolement
Le disjoncteur à vide moyenne tension 11 kV avec interrupteur d'isolement de Cotenele est une solution fiable et sans entretien pour les systèmes de distribution d'énergie moyenne tension. En tant que fabricant professionnel d'appareillages de commutation en Chine, nous fournissons des unités VCB hautes performances avec fonction d'isolation intégrée, garantissant un fonctionnement sûr, une structure compacte et une longue durée de vie. Largement utilisés dans les sous-stations, les systèmes ferroviaires et les réseaux électriques industriels, nos produits prennent en charge la personnalisation OEM/ODM et répondent aux normes internationales.

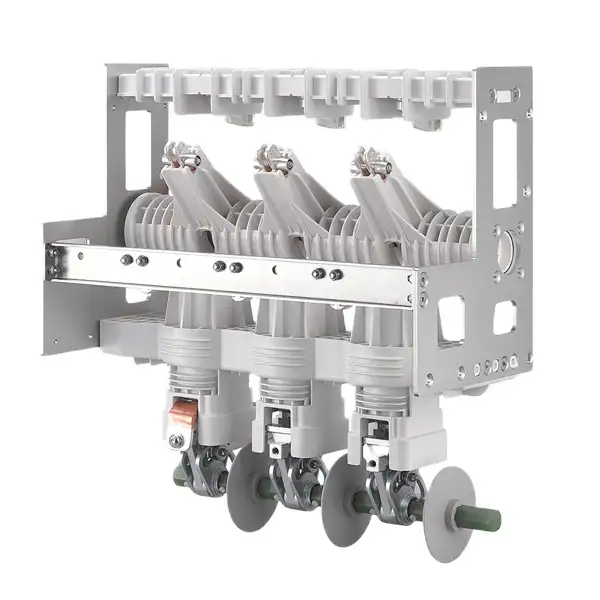

Disjoncteur à vide 11KV MV avec interrupteur isolateur
Le disjoncteur à vide MT KDSV-12D/630-20-S 11 kV avec interrupteur isolateur de Cotenele est une solution fabriquée en Chine et directement en usine pour les appareillages de commutation moyenne tension. Idéal pour les projets industriels, ferroviaires, métropolitains et pétrochimiques, cet appareil sans entretien et sans huile garantit une sécurité élevée, une longue durée de vie et un fonctionnement fiable.

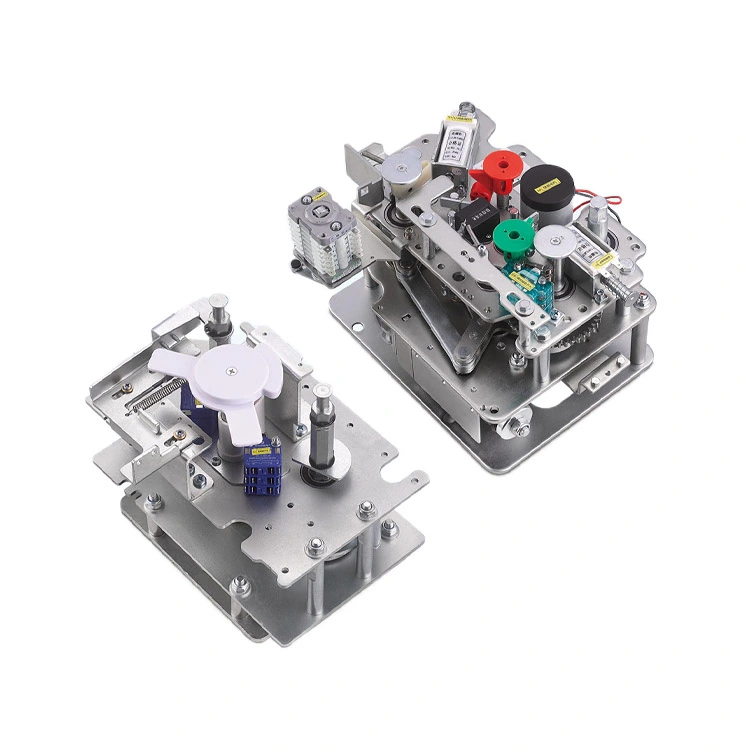

Disjoncteur VCB moyenne tension 11KV avec mécanisme d'isolation
Le disjoncteur VCB moyenne tension 11 KV KDSVM-12/630-20-S avec mécanisme d'isolation est un mécanisme de commande à ressort de haute fiabilité conçu pour les appareillages de commutation respectueux de l'environnement. Il permet une interruption et une fermeture précises et rapides du circuit, avec une durée de vie mécanique supérieure à 10 000 opérations. Conforme aux normes GB1984-2014 et GB/T1985-2023, il est idéal pour les sous-stations électriques, les systèmes industriels, les centrales d'énergie renouvelable et les infrastructures ferroviaires/métro. Cotenele garantit une qualité testée en usine, une personnalisation OEM/ODM et une livraison rapide pour les projets mondiaux.

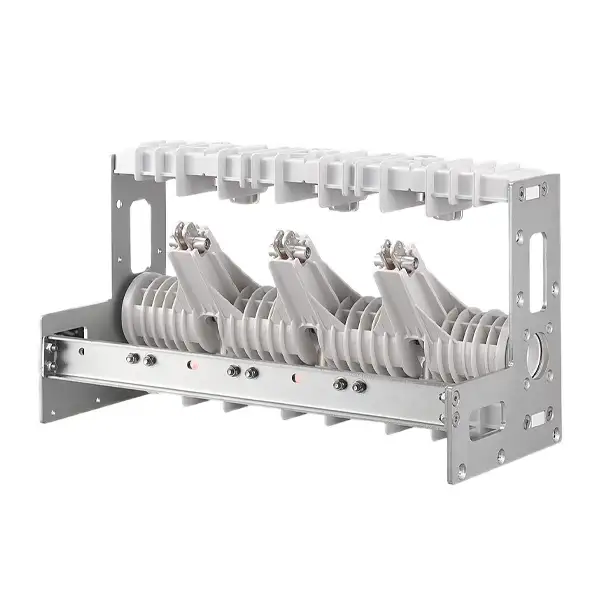

Interrupteur-sectionneur d'isolement moyenne tension 11KV
L'interrupteur-sectionneur d'isolement moyenne tension 11 kV série KDSG-12D/630-20 est conçu pour une isolation sûre et une commutation de charge fiable dans les unités principales en anneau et les systèmes d'appareillage de commutation à isolation gazeuse. En tant que fabricant et fournisseur chinois, Cotenele propose des sectionneurs compacts, sans entretien, durables et stables ; vous pouvez choisir nos produits en toute confiance.

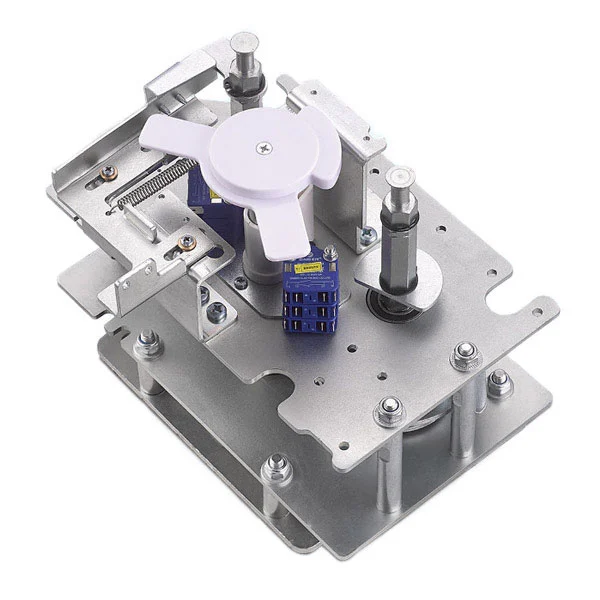

Mécanisme d'isolation 11KV pour panneaux intérieurs moyenne tension
Mécanisme d'isolation KDSGM-12D/630-20 11KV de Cotenele pour panneaux intérieurs moyenne tension
est un mécanisme de sectionnement à trois positions à ressort conçu spécifiquement pour les appareillages GIS respectueux de l'environnement. Doté de cinq verrouillages de prévention pour des opérations de déconnexion et de mise à la terre en toute sécurité, il garantit une fiabilité élevée, des performances sans entretien et une sécurité de fonctionnement. Nous sommes un fabricant et fournisseur de confiance offrant des services de livraison rapide et de personnalisation OEM/ODM pour les projets de distribution d’énergie industriels, utilitaires et commerciaux.
Composants communs de l'unité principale en anneau
Composants du circuit primaire
- Disjoncteur à vide (VCB)
- Interrupteur de coupure de charge (LBS)
- Sectionneur (isolateur)
- Sectionneur de terre
Composants de protection et de mesure
- Transformateur de courant (CT)
- Transformateur de tension (VT)
- Fusibles
- Parafoudre
Composants de contrôle et d'indication
- Mécanisme de fonctionnement
- Système de verrouillage
- Indicateur de présence de tension
- Borniers secondaires
Composants d'isolation et de support
- Isolateurs
- Bagues
- Pièces de structure à isolation solide ou gazeuse
Dispositifs de commutation à clé dans les systèmes RMU

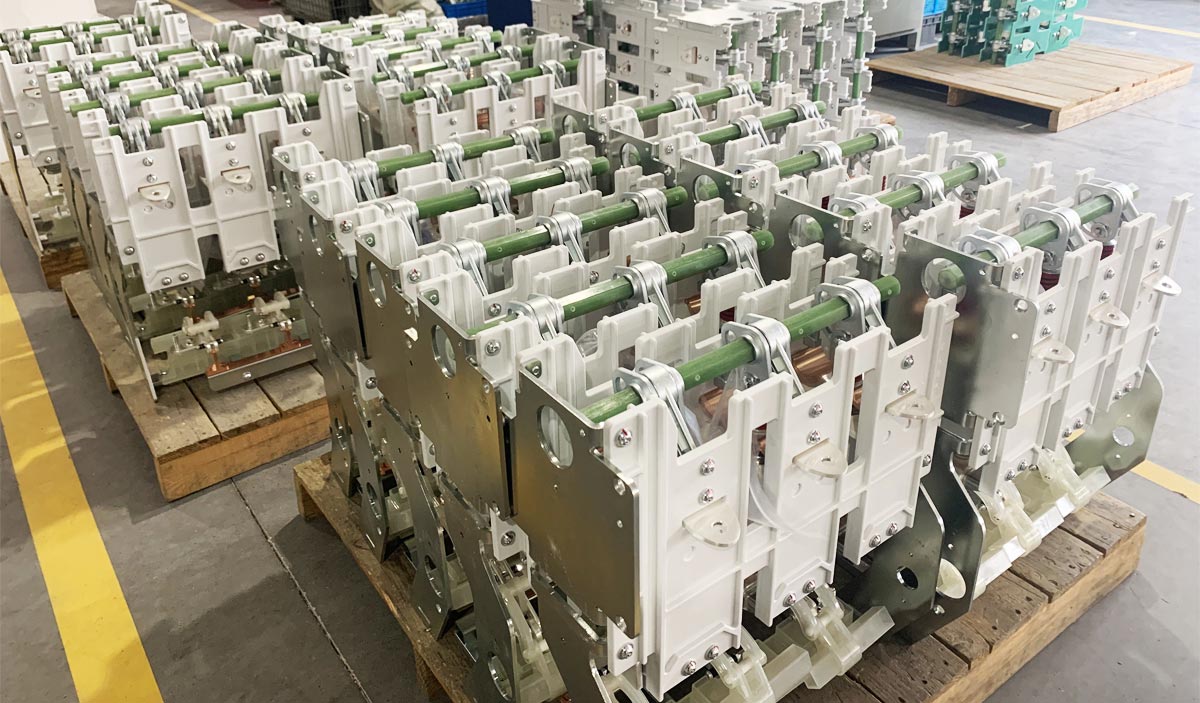

Disjoncteur à vide (VCB)
Un disjoncteur à vide utilise le vide à la fois comme moyen isolant et comme moyen d'extinction d'arc. Ses contacts centraux sont scellés à l’intérieur d’une ampoule à vide. Lorsque le contact mobile se sépare du contact fixe, un arc électrique est généré. Dans un environnement sous vide, l'arc se disperse rapidement et s'éteint à mesure que la vapeur métallique se condense. L'arc s'éteint naturellement à courant nul et la rigidité diélectrique est rapidement restaurée.
Application : Les VCB se caractérisent par un pouvoir de coupure élevé, une capacité de fonctionnement fréquent et de faibles exigences de maintenance. Ils sont largement utilisés dans les systèmes de distribution 3 à 10 kV pour la protection et le contrôle des lignes et équipements électriques. Ils peuvent interrompre à la fois le courant de charge normal et le courant de défaut de court-circuit, offrant ainsi une protection contre les surcharges, les courts-circuits et les sous-tensions. Les VCB peuvent être installés dans des appareillages de commutation de type débrochable et fixe.
Application : Les VCB se caractérisent par un pouvoir de coupure élevé, une capacité de fonctionnement fréquent et de faibles exigences de maintenance. Ils sont largement utilisés dans les systèmes de distribution 3 à 10 kV pour la protection et le contrôle des lignes et équipements électriques. Ils peuvent interrompre à la fois le courant de charge normal et le courant de défaut de court-circuit, offrant ainsi une protection contre les surcharges, les courts-circuits et les sous-tensions. Les VCB peuvent être installés dans des appareillages de commutation de type débrochable et fixe.
Interrupteur de coupure de charge (LBS)
Un interrupteur-sectionneur est un appareil de commutation situé entre un sectionneur et un disjoncteur. Il est équipé d'un mécanisme simple d'extinction d'arc et peut établir et couper le courant de charge normal et le courant de surcharge, mais il ne peut pas interrompre le courant de défaut de court-circuit. Après la déconnexion, un espace d'isolation visible se forme généralement.
Application : LBS est utilisé pour commuter des circuits électriques dans des conditions de charge normales. Comme il ne peut pas interrompre les courants de défaut, il est généralement utilisé avec des fusibles haute tension qui assurent une protection contre les courts-circuits. Il est largement utilisé dans les systèmes de distribution de 10 kV et moins pour le contrôle des transformateurs.
Application : LBS est utilisé pour commuter des circuits électriques dans des conditions de charge normales. Comme il ne peut pas interrompre les courants de défaut, il est généralement utilisé avec des fusibles haute tension qui assurent une protection contre les courts-circuits. Il est largement utilisé dans les systèmes de distribution de 10 kV et moins pour le contrôle des transformateurs.

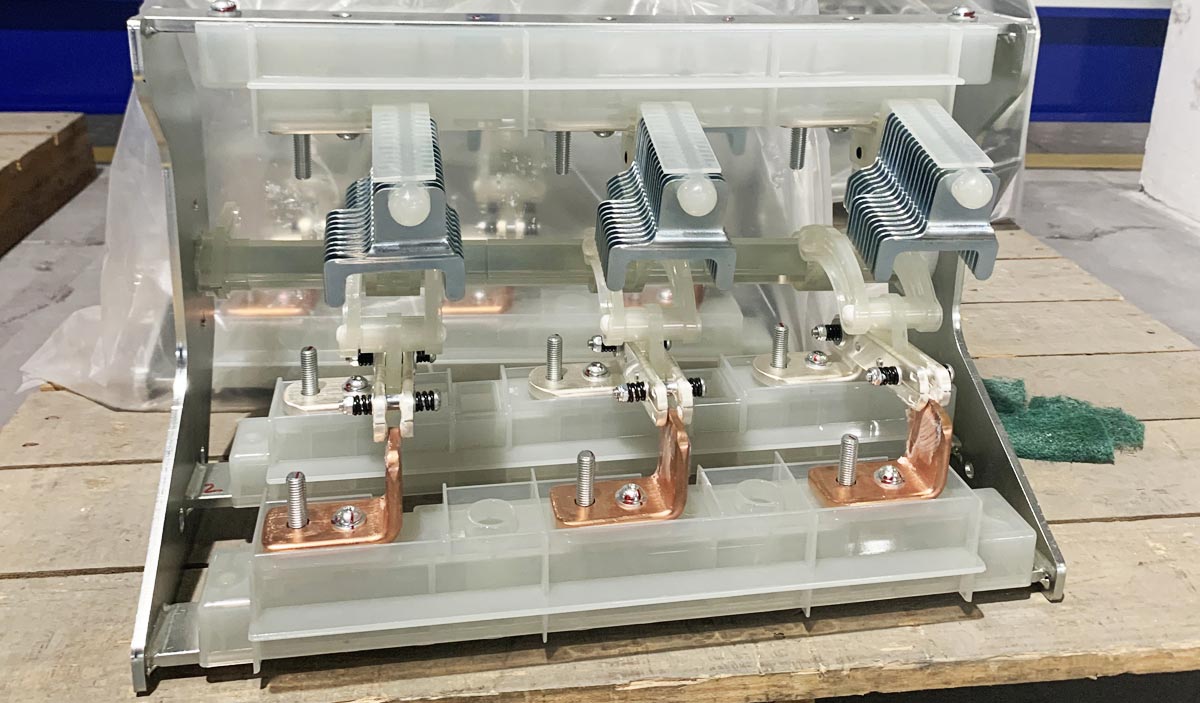

Sectionneur
Un sectionneur a une structure simple. Sa principale caractéristique est un espace d'isolation clairement visible après ouverture, garantissant que l'équipement électrique est isolé en toute sécurité de la source d'alimentation pendant la maintenance. Il n'a aucune capacité d'extinction d'arc et ne doit pas être utilisé dans des conditions de charge.
Application : Il est principalement utilisé lors de la maintenance ou de l'inspection pour assurer une isolation fiable entre l'équipement et le système sous tension, fournissant ainsi un point de séparation de sécurité clair et visible.
Application : Il est principalement utilisé lors de la maintenance ou de l'inspection pour assurer une isolation fiable entre l'équipement et le système sous tension, fournissant ainsi un point de séparation de sécurité clair et visible.
Comparaison des appareillages de commutation
| Article | Disjoncteur à vide | Interrupteur de coupure de charge | Sectionneur |
|---|---|---|---|
| Dispositif d'extinction d'arc | Interrupteur à vide | Dispositif d'extinction d'arc simple | Aucune capacité d'extinction d'arc |
| Capacité de fabrication/rupture | Peut interrompre les courants de charge et de court-circuit | Peut interrompre uniquement le courant de charge | Impossible d'interrompre le courant de charge |
| Objectif principal | Protection et contrôle | Commutation de charge | Isolement |
| Visibilité de déconnexion | Aucune déconnexion visible | Déconnexion généralement visible | Espace d'isolation visible et clair |

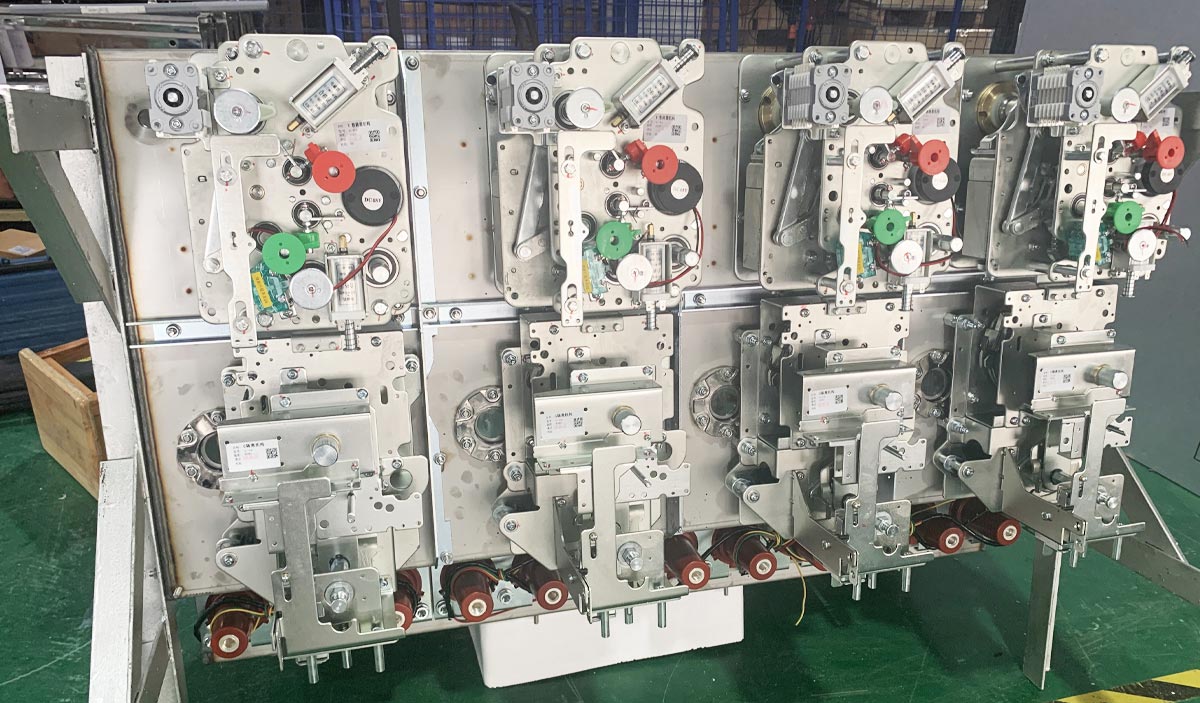

Mécanisme de fonctionnement
Le mécanisme de commande est une unité d’exécution essentielle dansComposants de l'unité principale en anneau, chargé de piloter les opérations d'ouverture et de fermeture des interrupteurs principaux et des sectionneurs de terre. Il convertit l'énergie mécanique, électromagnétique ou stockée du ressort en mouvement mécanique précis pour garantir des performances de commutation fiables.
Types courants de mécanismes de fonctionnement
- Mécanisme à ressort : type le plus largement utilisé, stockant l'énergie dans un ressort pour un fonctionnement rapide et fiable.
- Mécanisme magnétique : structure simple, haute fiabilité et faibles exigences de maintenance.
- Mécanisme manuel : utilisé comme solution de secours ou à faible coût pour les systèmes de distribution de base.
Types d'unités RMU et mécanismes de fonctionnement
| Type de RMU | Nom de l'unité | Composant de commutation principal | Type de mécanisme de fonctionnement | Description |
|---|---|---|---|---|
| Unité C | Unité de commutateur de coupure de charge | Interrupteur de coupure de charge (LBS) | Mécanisme à ressort | Fonctionnement à ressort unique ; motorisation optionnelle disponible |
| Unité F | Unité combinée LBS-Fusible | LBS + Fusible | Mécanisme à ressort avec fonction de déclenchement | Système à double ressort ; protection contre le déclenchement du percuteur de fusible |
| Unité V | Unité de disjoncteur à vide | Disjoncteur à vide (VCB) | Ressort/Actionneur Magnétique | Interrompt le courant de défaut ; fonctionne avec des relais de protection |
| Unité D | Unité de colonne montante de jeu de barres | Pas d'interrupteur principal | Aucun | Utilisé pour la connexion des jeux de barres entre les sections |
Appareillage de commutation débrochable vs RMU
| Article | Appareillage débrochable (KYN28) | Unité principale en anneau (RMU) |
|---|---|---|
| Composant de commutation principal | Disjoncteur à vide débrochable | Interrupteur-sectionneur + Fusibles ou VCB fixe |
| Fonction du sectionneur | Remplacé par un camion débrochable | Interrupteur 3 positions intégré |
| Fusibles | Moins courant | Commun pour la protection des transformateurs |
| Structure | Conception amovible | Conception compacte fixe |
| Fonction de protection | Systèmes de protection avancés | Protection plus simple basée sur un fusible |
| Taille | Plus grand | Compact |
