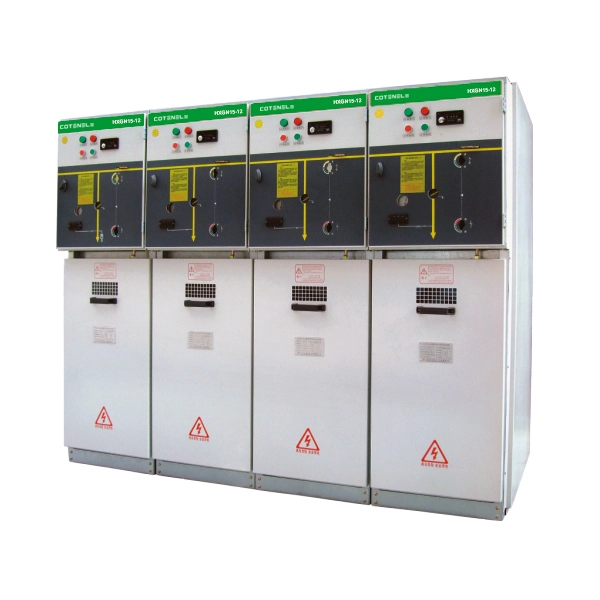

Panneaux MT de l'unité principale d'anneau moyenne tension 11KV

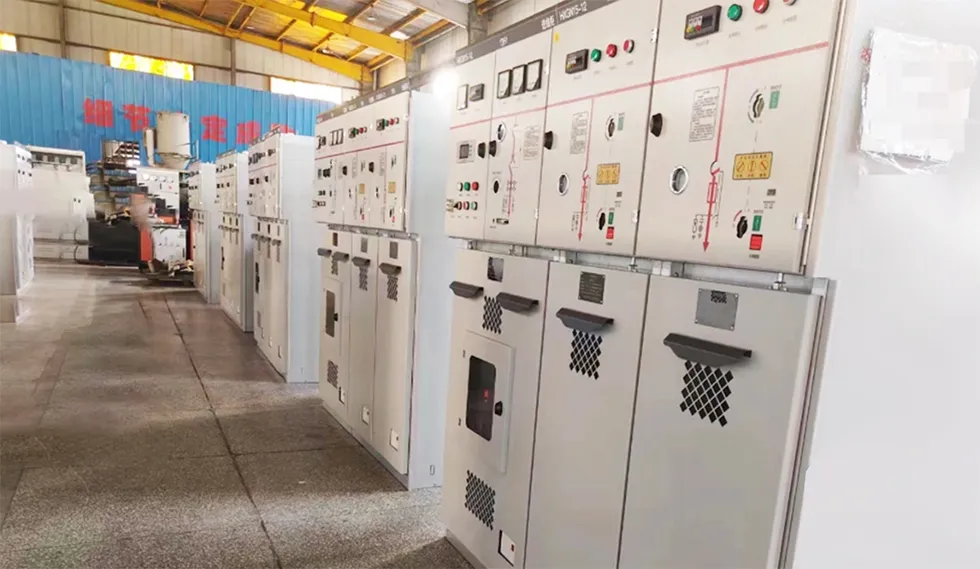

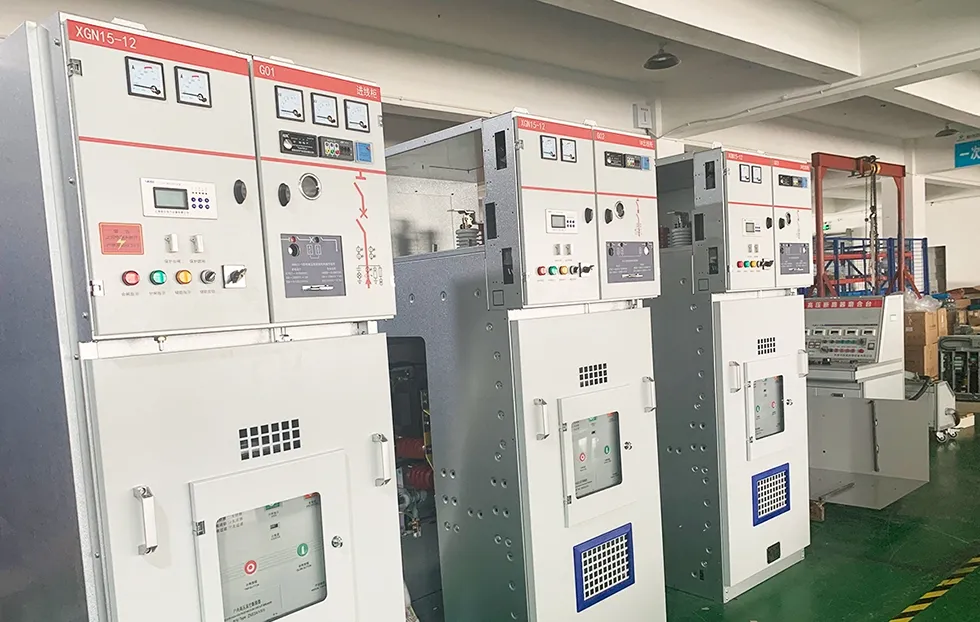

Cotenele est l'un des fabricants les plus importants de RMU en Chine, les unités principales à anneau compact HXGN15-12 que nous fabriquons sont très populaires sur le marché. Les panneaux MV de l'unité principale à anneau moyenne tension HXGN15-12 11KV sont une unité principale à anneau métallique de type fixe, généralement utilisée pour les systèmes de distribution d'énergie triphasés de 11 kV, 50 Hz. Ce RMU HXGN15-12 présente les caractéristiques d'une construction modulaire avec des compartiments séparés pour les jeux de barres et l'appareillage de commutation et un mécanisme d'obturation qui isole l'appareillage de commutation lorsque l'interrupteur-sectionneur s'ouvre, ce qui garantira une maintenance sûre. L'interrupteur de charge de type puffer offre une interruption fiable, tandis que le mécanisme de commande (manuel ou motorisé) comprend un verrouillage complet à « cinq préventions ». Sa disposition triphasée avant-arrière minimise l'encombrement. Les composants sont faciles à remplacer et l'unité ne présente aucun risque d'incendie ou d'explosion. Il convient aux applications de réseaux en anneau et de terminaux, y compris les sous-stations compactes.

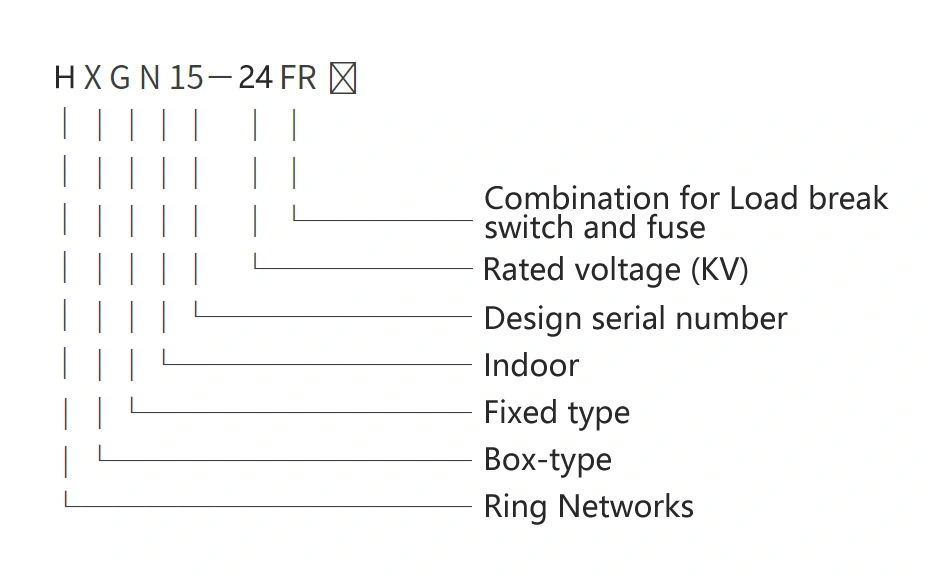

Modèle et significations

Principaux paramètres techniques

Principaux paramètres techniques de RMU

Paramètres du transformateur de protection par fusible

Conditions de travail

1. Température ambiante :-25 ℃ ~ +40 ℃ ;

2. Altitude :Ne pas dépasser 1 000 m d'altitude :

3. Humidité ambiante :HR moyenne quotidienne ≤ 95 % : HR moyenne mensuelle ≤ 90 %

4. Pression de vapeur d’eau :RH moyenne quotidienne≤ 2,2 kPa ; RH moyenne mensuelle≤ 1,8 kPa ;

5. Environnement ambiant :pas d'incendie, de risque d'explosion, de pollution grave, de corrosion chimique et de vibrations sévères

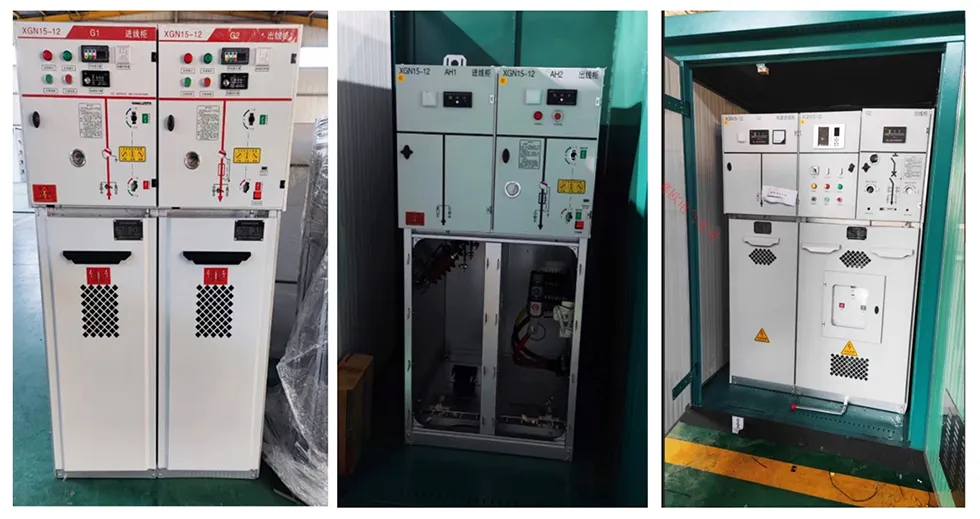

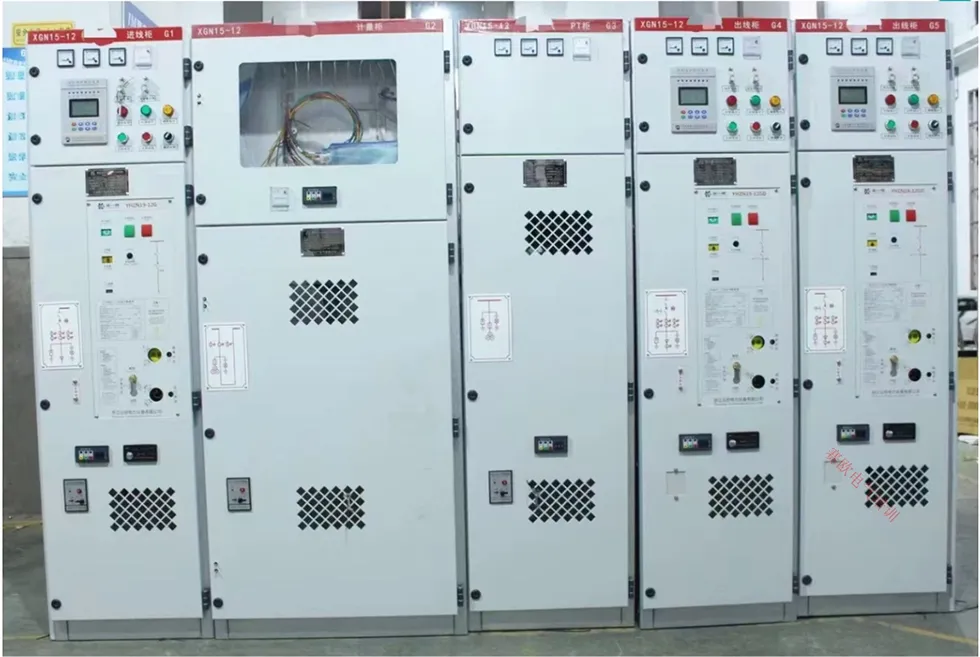

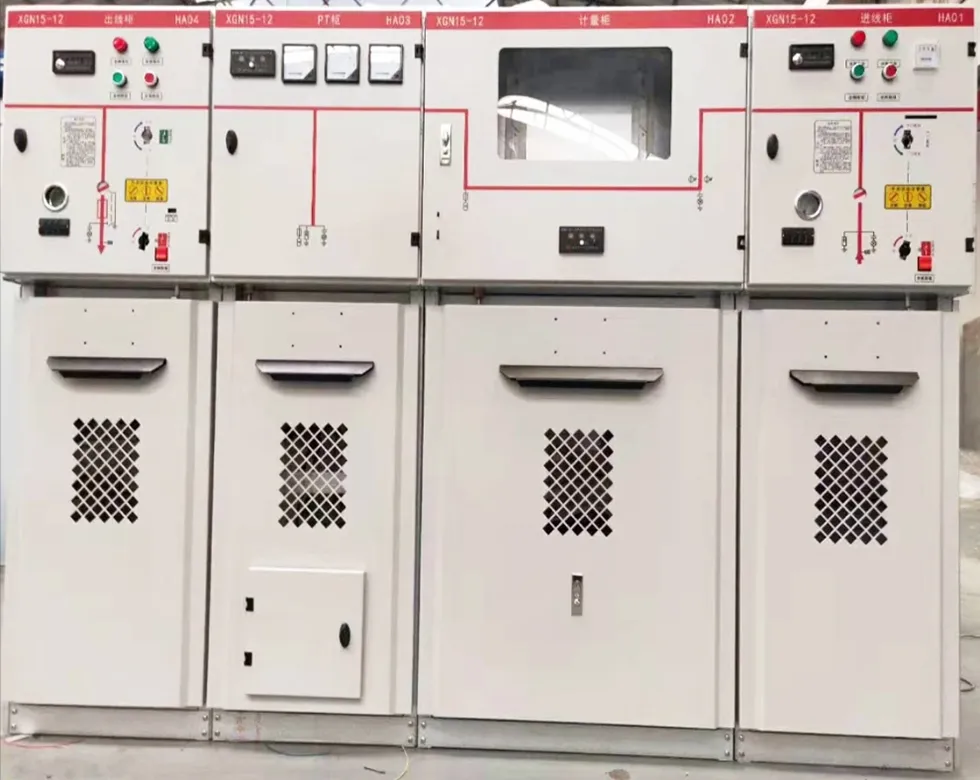

Structure du produit

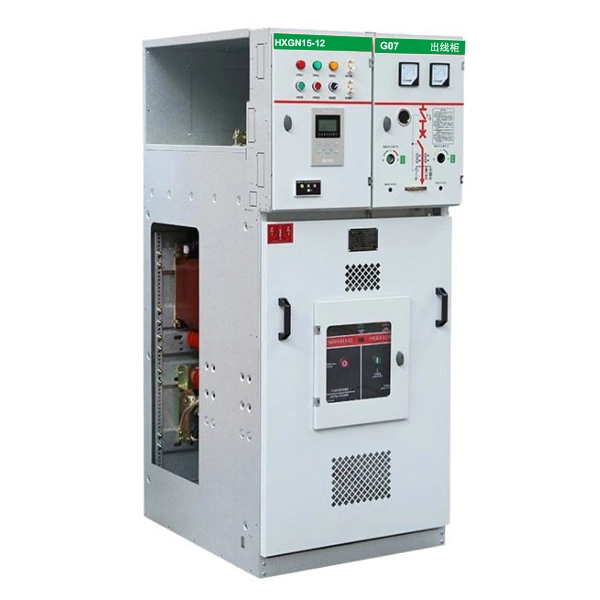

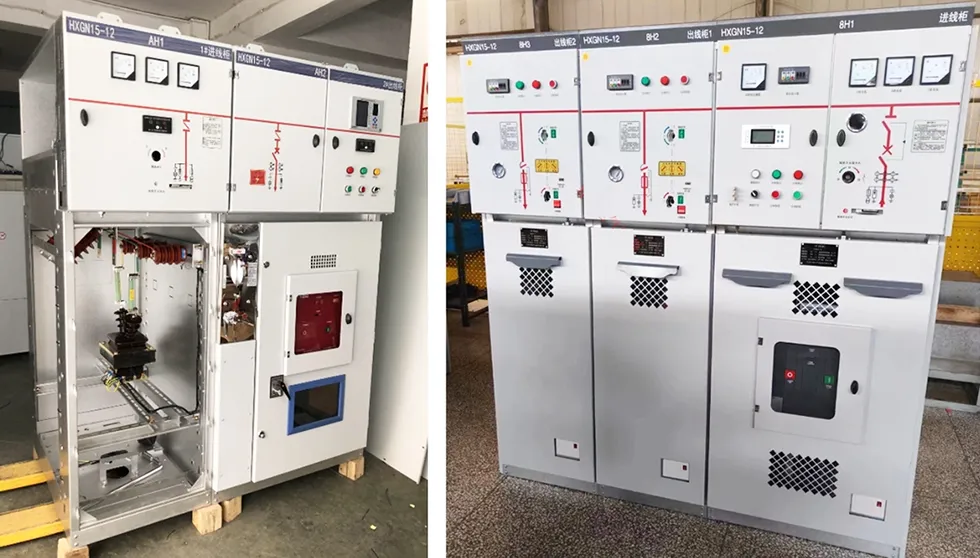

Les panneaux MT de l'unité principale à anneau moyenne tension HXGN15-12 11KV adoptent une structure de boîtier fixe sous enveloppe métallique. L'enceinte est généralement construite à partir de tôles d'acier en aluminium galvanisées rivetées et se compose généralement d'une unité supérieure et d'un compartiment de câbles inférieur.

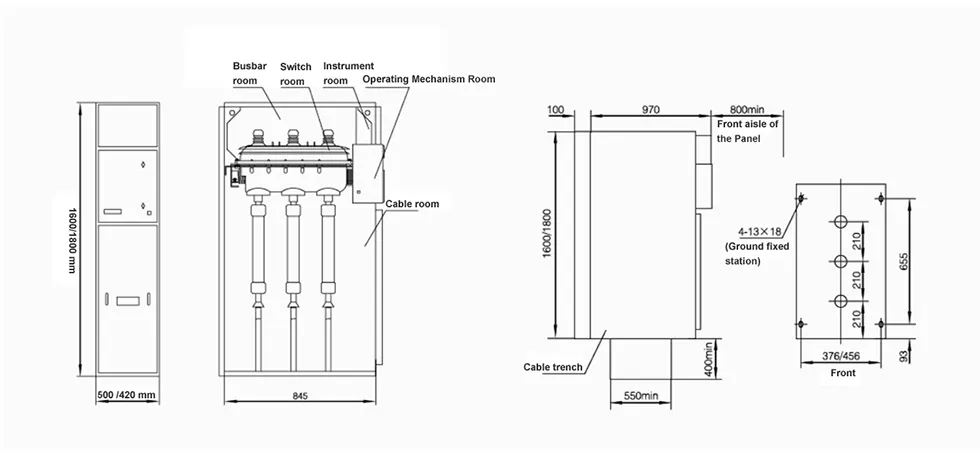

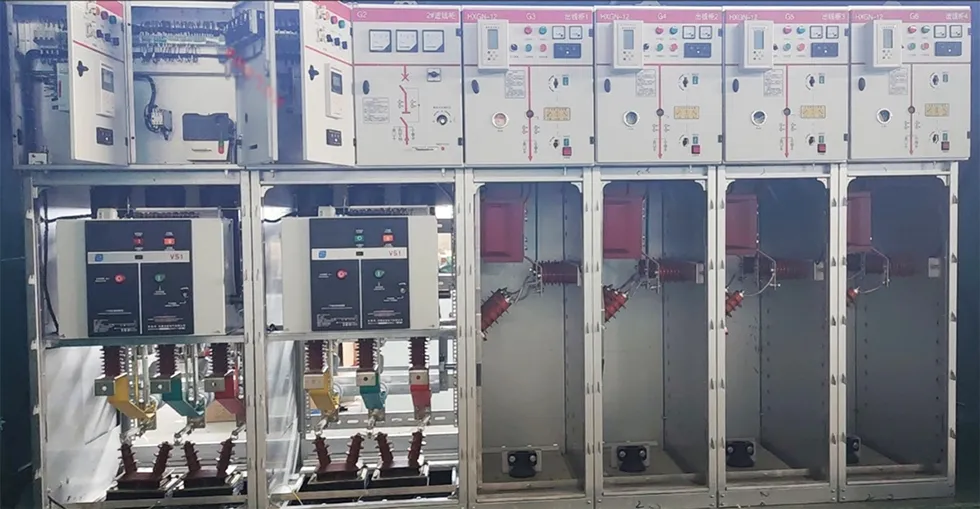

L'unité se compose des quatre compartiments fonctionnels suivants :

Principe de fonctionnement

1. Principe d'extinction d'arc de l'interrupteur principal

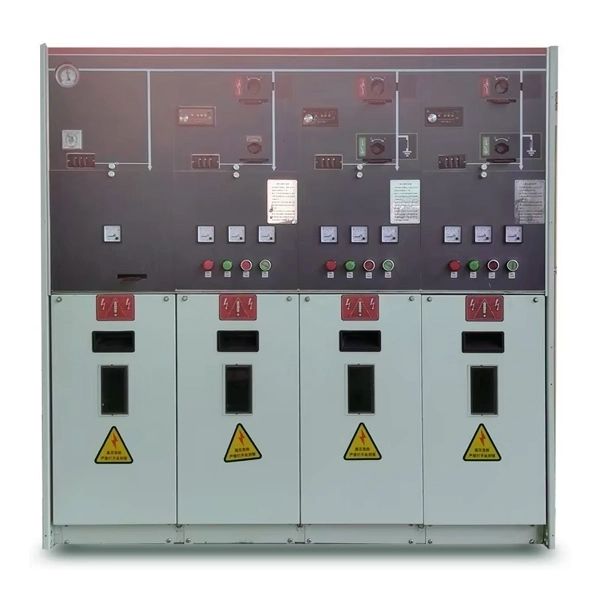

Interrupteur-sectionneur SF6 RMU :Le boîtier de l'interrupteur est en résine époxy et rempli de gaz SF6, qui sert à la fois d'isolant et d'extinction d'arc. Pendant le processus d'ouverture, un mécanisme de type souffleur génère un flux de gaz qui éteint l'arc, ce qui peut garantir des performances d'interruption stables et fiables.

Interrupteur de coupure de charge à vide RMU :Utilise une ampoule à vide, où la rigidité diélectrique élevée du vide éteint l'arc. Cette version offre les avantages de l'absence de risque d'incendie ou d'explosion et d'une longue durée de vie électrique.

2. Principe de protection de la combinaison interrupteur-fusible

L'interrupteur de charge peut être combiné avec des fusibles. Lorsqu'un fusible de phase saute, son percuteur déclenche un mécanisme de liaison qui ouvre l'interrupteur de charge, fournissant une interruption en une seule opération du courant de court-circuit pour protéger le transformateur.

3. Principe d'alimentation du réseau en anneau

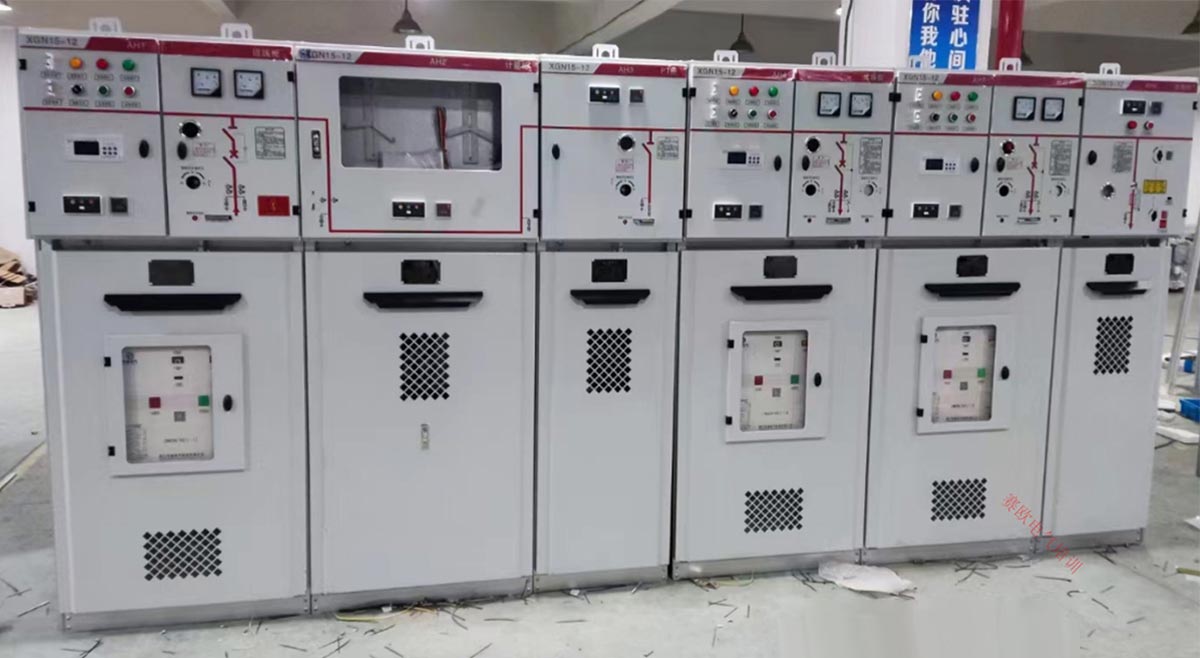

Les unités principales en anneau peuvent être combinées et étendues de manière flexible pour former des unités d'alimentation en réseau en anneau. En cas de panne d'une ligne entrante, l'autre ligne entrante peut maintenir l'alimentation électrique, garantissant ainsi le fonctionnement continu des branches utilisateur.

4. Mécanisme de verrouillage de sécurité

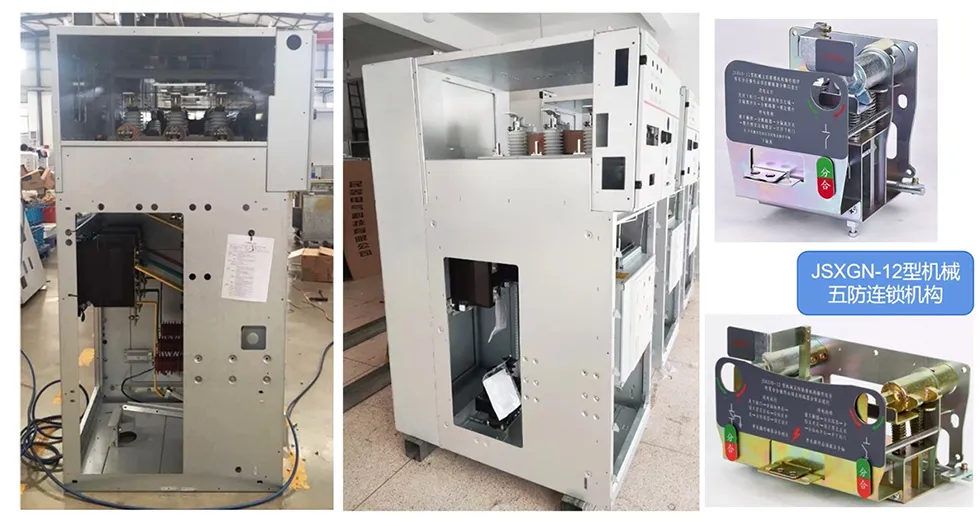

Les panneaux MT de l'unité principale en anneau moyenne tension 11 kV sont équipés d'un dispositif de verrouillage mécanique complet « à cinq épreuves ». Par exemple, la trappe ne peut être ouverte qu'une fois l'interrupteur de charge ouvert et l'interrupteur de mise à la terre fermé ; l'interrupteur de charge ne peut pas être fermé lorsque la trappe est ouverte.
