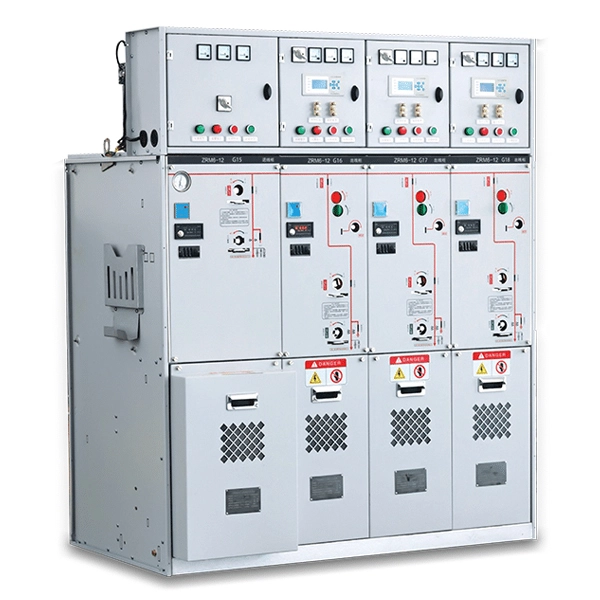

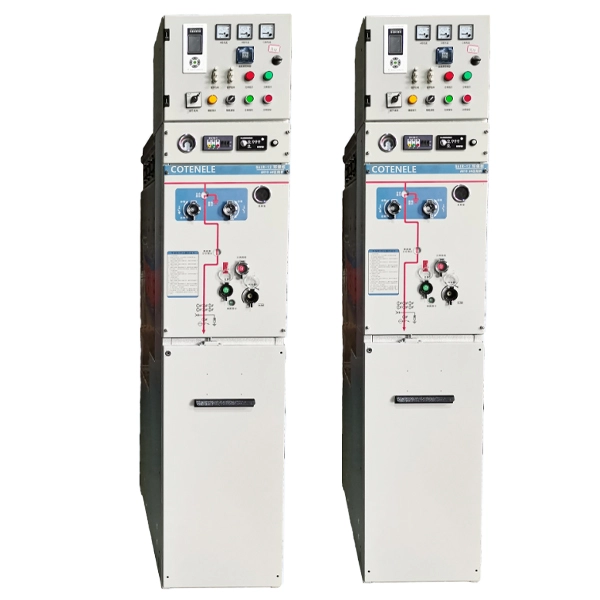

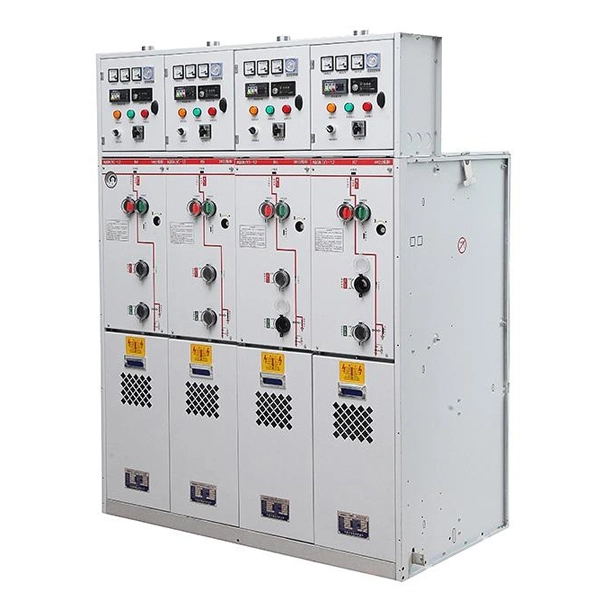

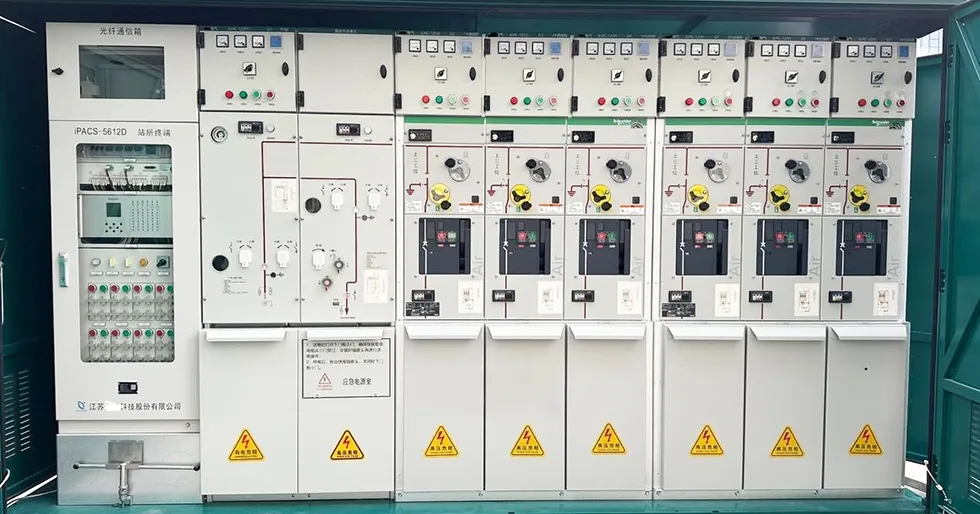

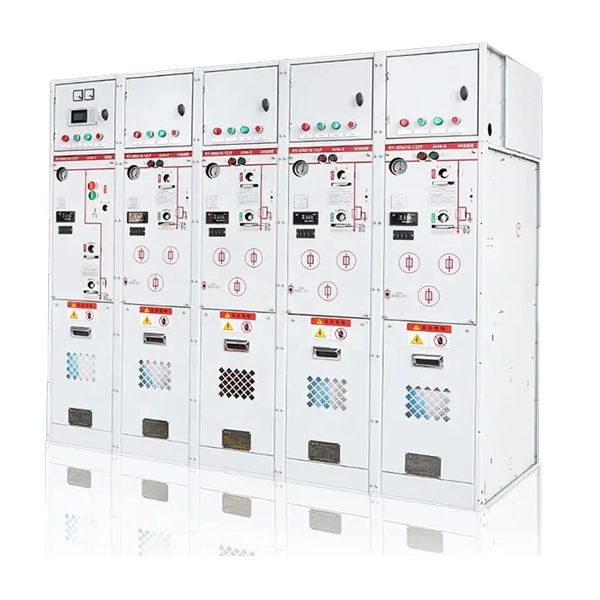

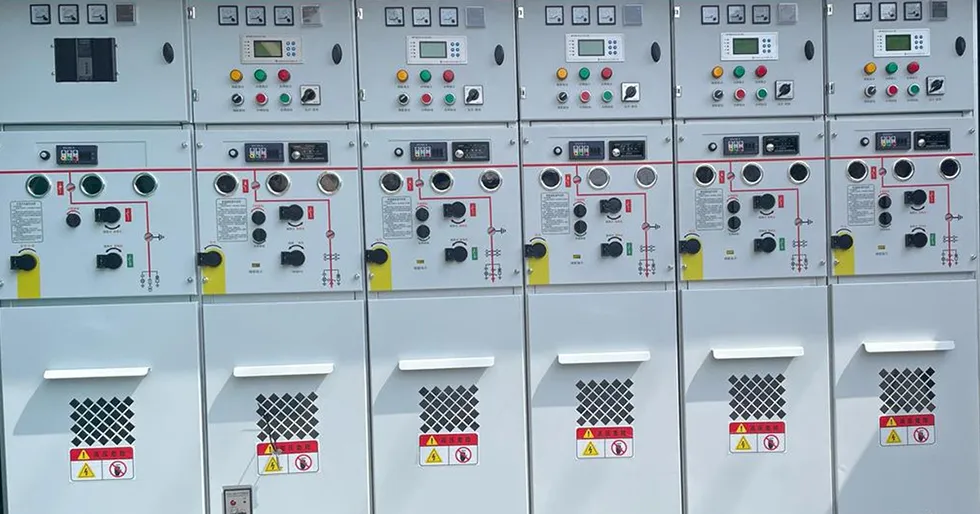

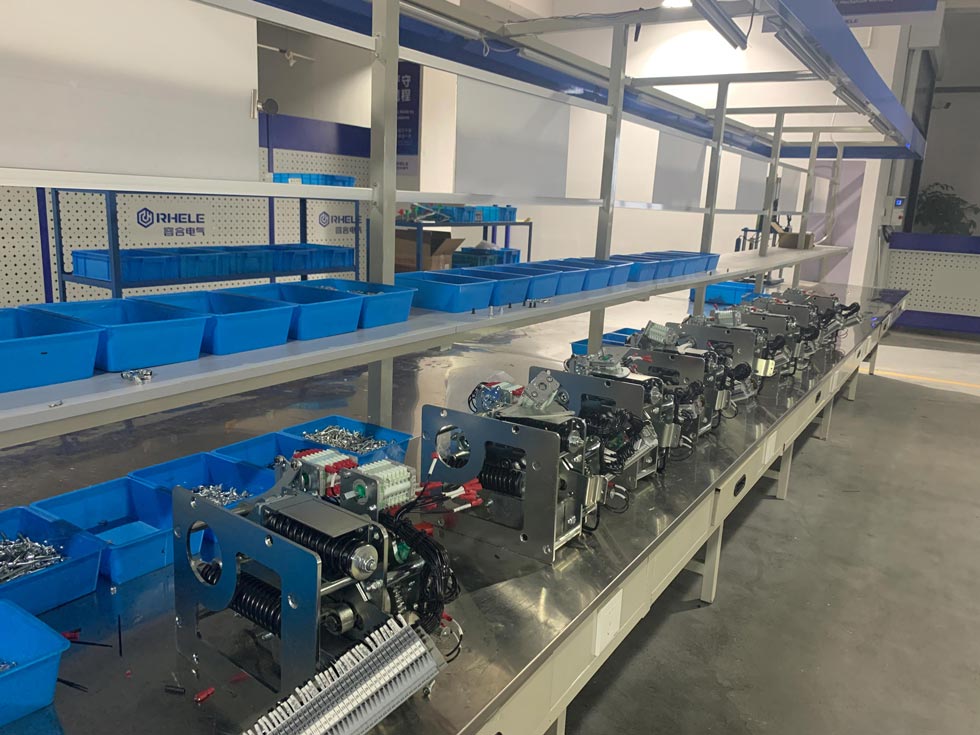

Appareillage de commutation isolé au gaz moyenne tension 11KV

Les paramètres techniques de l'appareillage à isolation gazeuse

Quel est le principe du tableau à isolation gazeuse ?

Le principal principe de fonctionnement du mécanisme à isolation gazeuse moyenne tension 11KV et des unités principales en anneau est d'isoler physiquement les pièces sous tension de l'environnement externe.

Principe de fonctionnement : Les parties actives des appareillages isolés au gaz ou des unités principales en anneau telles que les disjoncteurs, les sectionneurs et les jeux de barres sont scellées à l'intérieur d'une boîte à gaz étanche au gaz en acier inoxydable remplie de gaz isolant sous pression, qui remplace l'air traditionnel comme moyen isolant, rendant l'équipement insensible aux influences environnementales.

Isolation et extinction d'arc : Le gaz isolant dans la boîte à gaz (par exemple SF₆, N₂, air sec) offre une excellente isolation. Lorsque le circuit s'ouvre, un arc est généré et une ampoule à vide éteint efficacement l'arc pour assurer une déconnexion sûre.

Composants clés : Une unité C-GIS typique se compose principalement du réservoir de gaz, des éléments de commutation (disjoncteur à vide, sectionneur, etc.), du mécanisme de commande, ainsi que d'un compartiment de commande basse tension et d'un compartiment pour câbles.

Quels sont les avantages des tableaux à isolation gazeuse ou des unités principales en anneau ?

Par rapport aux appareillages traditionnels isolés dans l'air, les appareillages isolés au gaz moyenne tension 11KV présentent de nombreux avantages significatifs.

Premièrement, le gaz isolant sous pression a une rigidité diélectrique deux à trois fois supérieure à celle de l'air. En utilisant ce type de gaz tel que SF₆, N₂, l'air sec peut améliorer considérablement les performances d'isolation. À des niveaux de tension plus élevés, cet avantage est plus prononcé, ce qui se caractérise par une taille plus compacte, ce qui nous aidera à développer des dispositifs plus petits et peu encombrants.

Deuxièmement, en plus d'excellentes performances d'isolation, le gaz sous pression peut également améliorer la capacité d'extinction de l'arc, ce qui améliorera les performances de coupure de circuit.

Troisièmement, la structure entièrement scellée et étanche à l'air permet à l'appareillage lui-même de résister aux facteurs environnementaux nocifs externes tels que la condensation, la pollution, les petits animaux et les polluants chimiques. Il peut donc fonctionner de manière fiable dans des environnements difficiles ou exigeants. En 2002, une inondation majeure s'est produite dans l'Elbe en Allemagne, mais les unités de commutation gonflables inondées ont rapidement repris leur fonctionnement, démontrant la capacité de fonctionnement fiable et sûre des armoires isolées au gaz dans des environnements difficiles.

Par rapport à l'AIS traditionnel, C-GIS présente des avantages significatifs dans plusieurs dimensions, mais présente également certaines limites.

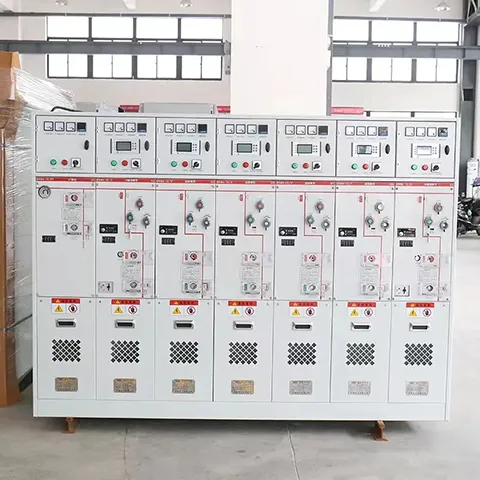

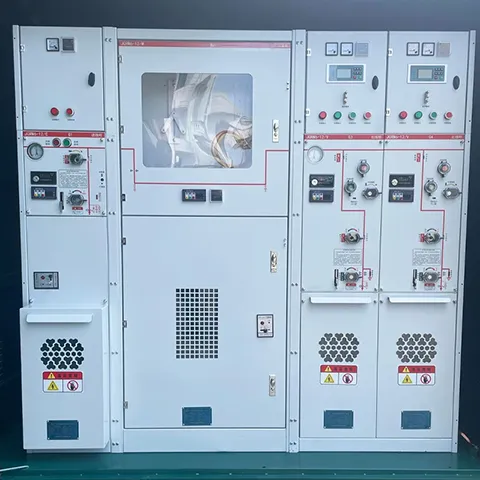

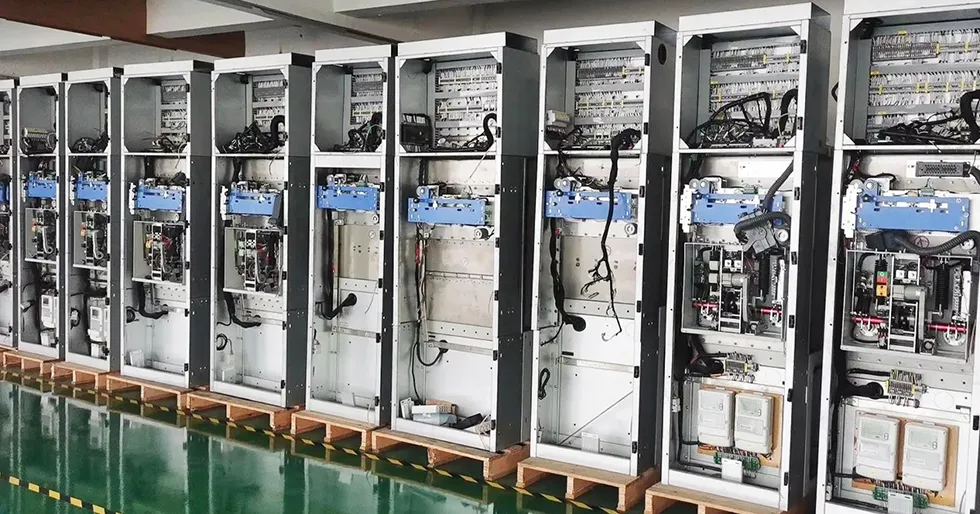

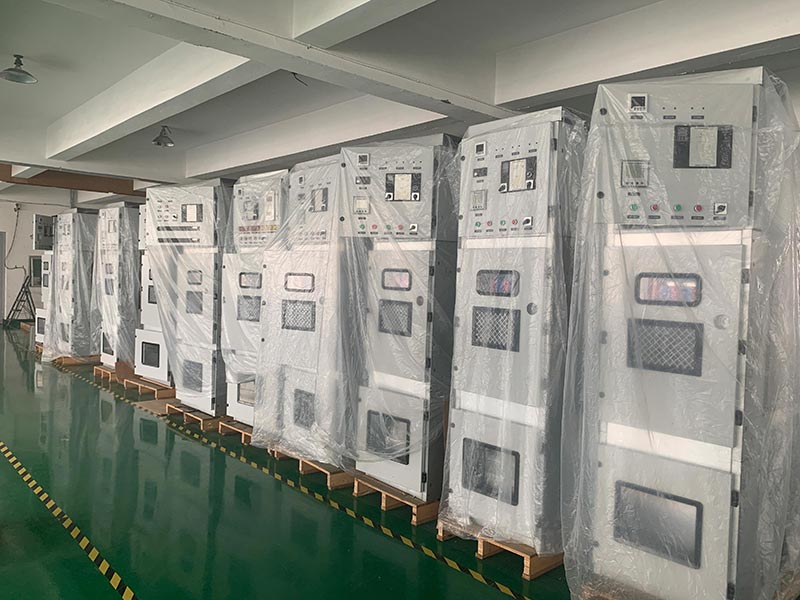

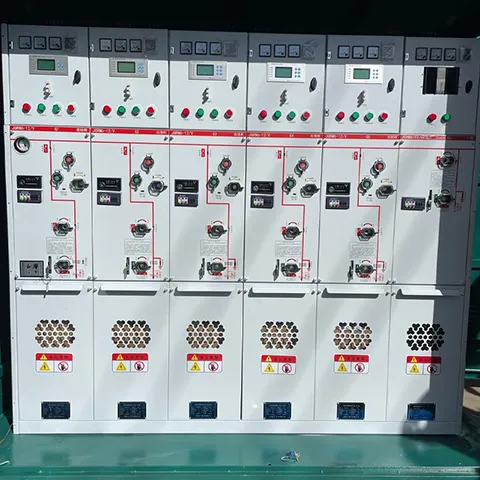

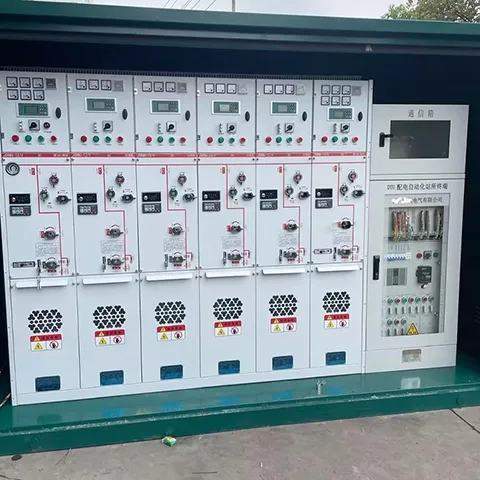

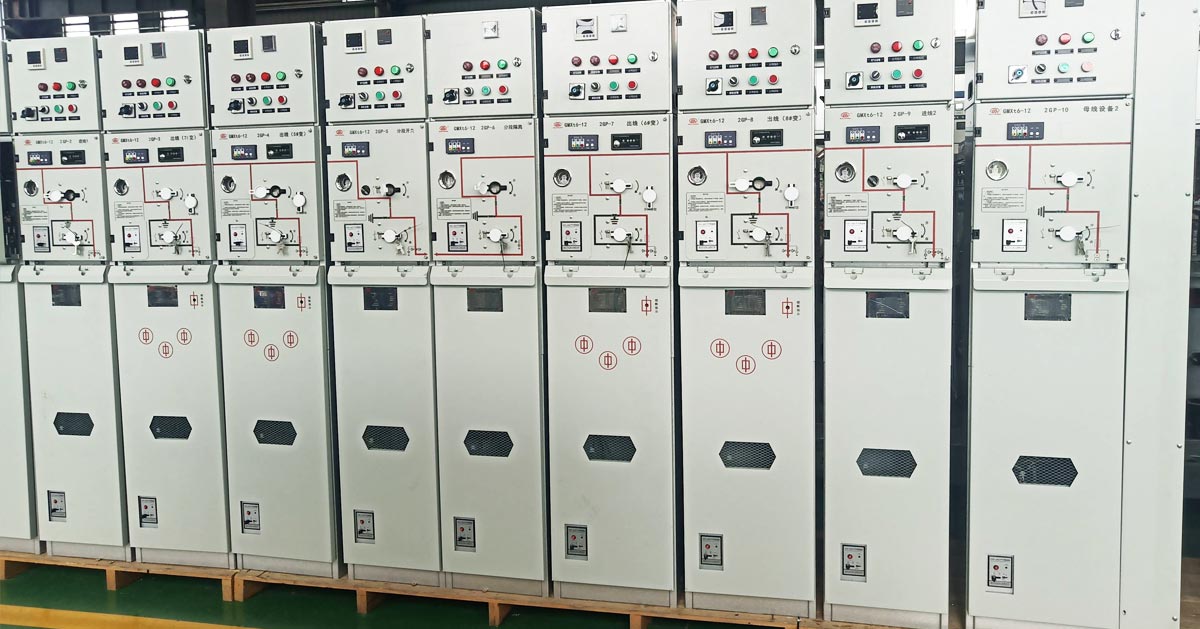

Expositions de produits
