Fabricant d'unité principale en anneau de haute qualité pour une distribution d'énergie fiable

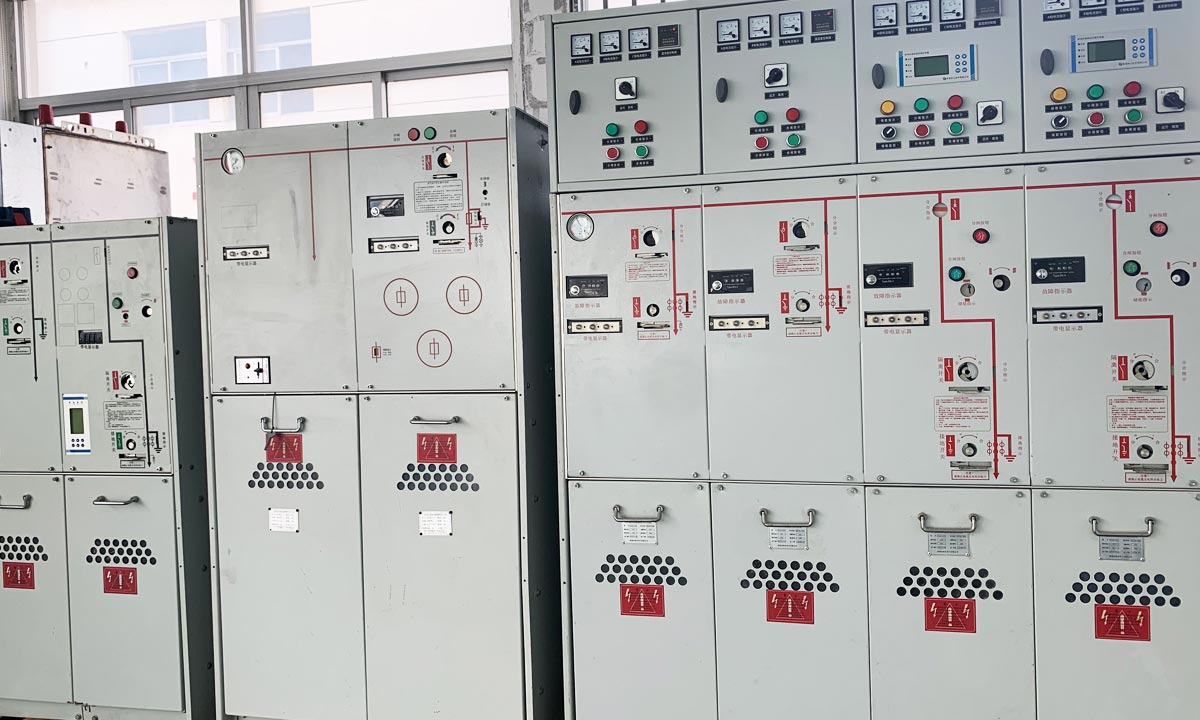

Une unité principale en anneau est un type deappareillage moyenne tensionutilisé dans les réseaux de distribution d’énergie. Il s'agit d'un ensemble compact, assemblé en usine et sous boîtier métallique de composants d'appareillage de commutation (tels que des interrupteurs-sectionneurs, des fusibles et des jeux de barres), généralement appliqués à des niveaux de tension nominale de 10 kV à 40,5 kV.
Les unités principales en anneau peuvent être divisées en RMU isolées au gaz et en RMU respectueuses de l'environnement en fonction du matériau isolant. Les RMU à isolation gazeuse utilisent généralement du SF₆ comme moyen isolant et d'extinction d'arc, tandis que les RMU respectueuses de l'environnement adoptent des gaz respectueux de l'environnement tels que l'air sec, le N₂ ou d'autres mélanges de gaz verts, ainsi qu'une technologie d'interruption du vide. Il existe également un type de RMU à isolation solide, qui utilise généralement de la résine époxy comme matériau isolant.
Les unités principales en anneau peuvent être divisées en RMU isolées au gaz et en RMU respectueuses de l'environnement en fonction du matériau isolant. Les RMU à isolation gazeuse utilisent généralement du SF₆ comme moyen isolant et d'extinction d'arc, tandis que les RMU respectueuses de l'environnement adoptent des gaz respectueux de l'environnement tels que l'air sec, le N₂ ou d'autres mélanges de gaz verts, ainsi qu'une technologie d'interruption du vide. Il existe également un type de RMU à isolation solide, qui utilise généralement de la résine époxy comme matériau isolant.
Nouveaux produits
- Système isolé au gaz moyenne tension 33KV
- Panneaux électriques RMU moyenne tension 11KV
- Panneaux MT de l'unité principale d'anneau moyenne tension 11KV
- Appareillage de commutation isolé au gaz moyenne tension 11KV
- Appareillage de commutation moyenne tension recouvert de métal d'intérieur 11KV
- View as
Unité principale à anneau isolé solide moyenne tension
Depuis de nombreuses années, Cotenele s'engage dans l'innovation, la recherche et le développement de nouveaux produits et technologies, et l'unité principale à anneau isolé solide moyenne tension est l'un de nos nouveaux produits nouvellement développés. L'unité principale à anneau isolé solide moyenne tension représente une direction importante dans l'évolution de la technologie intelligente et intégrée pour les appareillages moyenne tension. Il présente les principaux avantages de matériaux isolants respectueux de l'environnement et d'une meilleure fiabilité. Après avoir continuellement surmonté les défis liés aux matériaux et aux processus, il devient progressivement un choix idéal dans de nombreux scénarios d'application clés.
Unité principale en anneau écologique 36KV
En tant qu'important fabricant et exportateur de RMU en Chine, Cotenele fournit depuis de nombreuses années un grand nombre d'unités principales en anneau respectueuses de l'environnement de 36 KV pour les systèmes de distribution en Europe et en Amérique du Sud. Ces unités principales en anneau à isolation gazeuse respectueuses de l'environnement sont largement utilisées dans les réseaux de distribution urbains, les applications industrielles et commerciales, la construction d'infrastructures de transport et d'autres domaines.
Appareillage de commutation respectueux de l'environnement gratuit 24KV SF6
Cotenele est un grand fabricant d'appareillage de commutation écologique 24KV sans SF6 en Chine. La caractéristique la plus importante de l'appareillage de commutation écologique 24kV est que cet appareillage de commutation moyenne tension ou unité principale en anneau n'utilise plus de SF₆ (hexafluorure de soufre), un gaz à effet de serre traditionnel, comme moyen isolant. Au lieu de cela, il utilise des gaz respectueux de l'environnement tels que l'air sec et l'azote (N₂), ou des matériaux isolants solides, pour assurer l'isolation. L'appareillage de commutation respectueux de l'environnement sans RMU SF6 24KV est conforme aux normes internationales pertinentes telles que la série CEI 62271, le règlement européen sur les gaz F (UE) 2024/573, la série IEEE/ANSI C37.20 et les normes UL/NEMA.
Appareillage de commutation à isolation gazeuse respectueux de l'environnement 12KV
Cotenele est un grand fabricant et exportateur d'appareillages de commutation en Chine, et notre appareillage de commutation à isolation gazeuse respectueux de l'environnement 12KV a acquis une large reconnaissance auprès des utilisateurs des marchés européens et sud-américains. Cet appareillage de commutation à isolation gazeuse respectueux de l'environnement utilise de l'air sec à basse pression, de l'azote et d'autres gaz respectueux de l'environnement comme moyen isolant et est largement utilisé dans les systèmes de distribution de réseau en anneau industriels et civils, tels que les petites sous-stations de distribution secondaire, les sous-stations d'entreprises industrielles et minières, les zones résidentielles urbaines, les aéroports, les chemins de fer et d'autres endroits.
Appareillage de commutation MT de l'unité principale d'anneau moyenne tension 11KV RMU
Cotenele est un grand fabricant et fournisseur d'unités principales d'anneau moyenne tension et de leurs composants de base internes en Chine. Nos RMU moyenne tension sont principalement exportées vers des régions telles que l'Europe et le Moyen-Orient. L'appareillage de commutation MT de l'unité principale d'anneau moyenne tension RMU de la série XGN66-12 11KV est un appareillage de commutation CA fixe en métal d'intérieur conçu pour les systèmes d'alimentation triphasés de 3,6 à 40,5 kV, 50 Hz. Il est largement utilisé pour la distribution d'énergie, le contrôle de circuits et la protection dans des applications telles que les sous-stations, les installations industrielles, les immeubles de grande hauteur, les communautés résidentielles et les transformateurs montés sur socle.
Appareillage de commutation principal à anneau isolé au gaz RMU MV 33KV
Cotenele est l'un des principaux fournisseurs d'appareillage de commutation principal à anneau isolé au gaz RMU MV de la série HXGN-40.5 33KV à State Grid Corporation of China. Nos produits d'unité principale en anneau sont non seulement vendus au niveau national, mais également exportés vers plusieurs pays et régions d'Afrique, d'Europe et du Moyen-Orient. L'unité principale en anneau moyenne tension 35KV série HXGN-40.5 est un équipement de distribution intérieure moyenne tension triphasé 50 Hz AC. Il présente les caractéristiques d'une utilisation sûre, non affectée par le climat, d'une installation facile, d'un entretien minimal et d'une taille compacte, et convient à une installation dans des sous-stations de type boîte.
Qu'est-ce qu'une unité principale en anneau ?
Une Ring Main Unit (RMU) est un ensemble d'appareillages moyenne tension utilisé dans les réseaux de distribution. Il intègre des composants clés tels que des interrupteurs de charge et des fusibles dans un boîtier métallique ou non métallique.
Il doit son nom à son application courante dans les réseaux de distribution en anneau, qui offrent une fiabilité d'alimentation élevée. Dans une telle configuration en anneau, les lignes de distribution forment une boucle fermée, permettant l’alimentation électrique dans les deux sens.
Lorsqu'un défaut se produit sur une section de la ligne, la section défectueuse peut être rapidement isolée et le courant peut être rétabli du côté opposé, minimisant ainsi la plage de panne.
Types d'isolation RMU
- Type à isolation gazeuse SF₆ (excellentes performances mais impact à effet de serre élevé, encore largement utilisé)
- Type à isolation solide (respectueux de l'environnement et sûr, remplaçant progressivement le SF₆)
- Type isolé à l'air (coût inférieur mais taille plus grande)
- Type à isolation gazeuse respectueux de l'environnement (tendance de développement future)
Les RMU sont largement utilisées dans les réseaux de distribution urbains, les bâtiments commerciaux, les entreprises industrielles et minières, les projets d'infrastructure et les systèmes d'énergie renouvelable.
Composants de base internes
- Interrupteur-sectionneur (pour établir et couper le courant de charge)
- Fusible (pour interrompre le courant de défaut)
- Sectionneur de terre (pour la sécurité de la maintenance)
Pourquoi s’appelle-t-on un réseau en anneau ?
Dans les systèmes de distribution d’énergie traditionnels, l’électricité est fournie dans une structure radiale à partir d’une seule sous-station. Si une panne se produit, les utilisateurs en aval subissent des pannes.
Un réseau en anneau connecte plusieurs armoires RMU dans un circuit en boucle fermée. En fonctionnement normal, le système fonctionne dans un état en boucle ouverte, permettant une alimentation électrique dans les deux sens sans former de court-circuit.
Lorsqu'un défaut se produit, la section défectueuse est isolée et le point normalement ouvert est fermé pour rétablir l'alimentation dans la direction opposée, améliorant ainsi la fiabilité et la flexibilité.
Construction et composants clés
Interrupteur-sectionneur (unité C)
Peut établir et couper en toute sécurité le courant de charge normal, mais ne peut pas interrompre les courants de court-circuit.
Fusible (unité F)
Combiné avec un interrupteur-sectionneur pour la protection du transformateur. En cas de panne, le fusible fonctionne et déclenche l'interrupteur.
Disjoncteur (unité V)
Utilise des disjoncteurs à vide pour interrompre les courants de défaut. Généralement utilisé pour les circuits entrants et les charges critiques.
Conception entièrement isolée et scellée
Les RMU modernes utilisent du gaz SF₆ ou des gaz respectueux de l'environnement dans une structure de réservoir scellée. Cela garantit une conception compacte, une fiabilité élevée et une résistance à la poussière, à l’humidité et à la pollution.
Principaux domaines d'application
- Complexes résidentiels
- Bâtiments commerciaux
- Réseaux de distribution urbains
- Parcs industriels et usines
Classification des unités principales en anneau
Par moyen d'isolation
- Type à isolation gazeuse SF₆
- Type à isolation solide
- Type isolé à l'air
- Type à isolation gazeuse respectueux de l'environnement
| Taper | Milieu isolant | Caractéristiques clés | Note environnementale |
| RMU isolée au SF₆ | Hexafluorure de soufre (SF₆) | Compact, entièrement scellé, insensible aux conditions environnementales, longs intervalles de maintenance. | SF₆ a un potentiel de réchauffement climatique élevé ; les services publics se tournent vers des alternatives. |
| RMU écologique à isolation gazeuse | Gaz naturels ou à faible PRG (air sec, azote, mélanges fluoronitrile/fluorocétone) | Même empreinte compacte que les unités SF₆, impact environnemental considérablement réduit | Souvent appelées RMU « gaz vert » ou « écologiques ». |
| RMU isolée par l'air (AIR) | Air ambiant | Encombrement plus important, coût initial réduit, inspection visuelle facile. | Généralement utilisé à l’intérieur où l’espace n’est pas critique. |
| RMU à isolation solide | Matériaux diélectriques solides (par exemple, résine époxy) | Pas de gaz à effet de serre, complètement étanche à l'humidité et à la pollution, compact, entretien minimal. | Souvent classé dans la catégorie écologique. |
Par unité fonctionnelle
- Unité C : unité interrupteur-sectionneur
- Unité F : unité combinée interrupteur-fusible
- Unité V : unité disjoncteur à vide
- Unité G : sectionneur ou unité d'isolement
| Type d'unité | Composants de base | Fonction |
| Unité C | Disjoncteur | Crée, transporte et coupe les courants de charge normaux et les courants de court-circuit. Utilisé pour la protection des alimentations lorsqu'une interruption fréquente en cas de panne est requise. |
| Unité F | Interrupteur de coupure de charge + combinaison de fusibles | L'interrupteur-sectionneur gère les courants de charge normaux ; le fusible offre une protection contre les courts-circuits. Couramment utilisé pour les unités d'alimentation de transformateur. |
| Unité V | Disjoncteur à vide | Similaire à C mais utilisant spécifiquement des ampoules à vide. Convient aux applications nécessitant une élimination rapide et fiable des défauts. |
| Unité G | Sectionneur (isolant) | Fournit une isolation et une mise à la terre visibles, mais ne peut pas couper le courant de charge ou le courant de défaut. Utilisé comme point d'isolement entrant/sortant ou pour la sectionnement. |
| Unité SL/S | Interrupteur de coupure de charge (autonome) | Établit et coupe les courants de charge normaux mais n'inclut pas de fusible. Utilisé pour les unités d'entrée/sortie en boucle. |
Appareillage de commutation RMU ou blindé
L'appareillage de commutation à revêtement métallique utilise des compartiments entièrement séparés pour les sections de jeux de barres, de disjoncteurs et de câbles, offrant ainsi une sécurité et une visibilité élevées des points d'isolement.
Les RMU, quant à elles, sont des systèmes compacts et entièrement étanches, conçus pour les réseaux de distribution nécessitant fiabilité, faible encombrement et maintenance minimale.
| Fonctionnalité | Unité principale en anneau (RMU) | Appareillage de commutation à revêtement métallique (par exemple, KYN) |
| Empreinte | Compact ; largeur généralement de 300 à 600 mm | Plus grand ; largeur généralement de 800 à 1 000 mm |
| Isolation | Principalement isolé au gaz (SF₆ ou alternatives) dans des réservoirs scellés | Principalement isolé dans l'air avec des jeux de barres visibles |
| Commutateurs primaires | Interrupteur-sectionneur +fusibles (principalement) | Disjoncteurs à vide (principalement) |
| Coût | Plus bas, en raison de la simplicité et de la compacité | Plus élevé, avec une protection plus avancée |
| Rôle typique | Distribution secondaire, réseaux en anneau, sous-stations compactes | Distribution primaire, départs de sous-stations, démarrage direct de gros moteurs |
Pourquoi choisir Cotenele ?
Cotenele est un partenaire important de la State Grid Corporation of China. Nous exploitons une usine indépendante couvrant plus de 30 000 mètres carrés.
Notre gamme de produits comprend des appareillages à isolation gazeuse, des appareillages respectueux de l'environnement et des unités principales en anneau avec des tensions nominales de 12 kV à 40,5 kV.
Tous les composants internes sont fabriqués en interne. Nous sommes certifiés ISO9001, ISO14001 et ISO18001.
Nos produits sont largement utilisés dans les secteurs de l’énergie, des chemins de fer, de la pétrochimie et de la construction municipale. Notre siège social est situé dans la ville de Liushi, dans la ville de Yueqing, à Wenzhou, connue comme la « capitale électrique » de la Chine.
Une unité principale en anneau est une solution d'appareillage moyenne tension compacte et très fiable. Il permet le fonctionnement d'un réseau de type anneau, améliorant ainsi la fiabilité de l'alimentation électrique et la flexibilité opérationnelle.
La technologie RMU moderne évolue vers :
- Systèmes d'isolation écologiques sans SF₆
- Intégration avec des systèmes de surveillance numérique et de contrôle à distance
