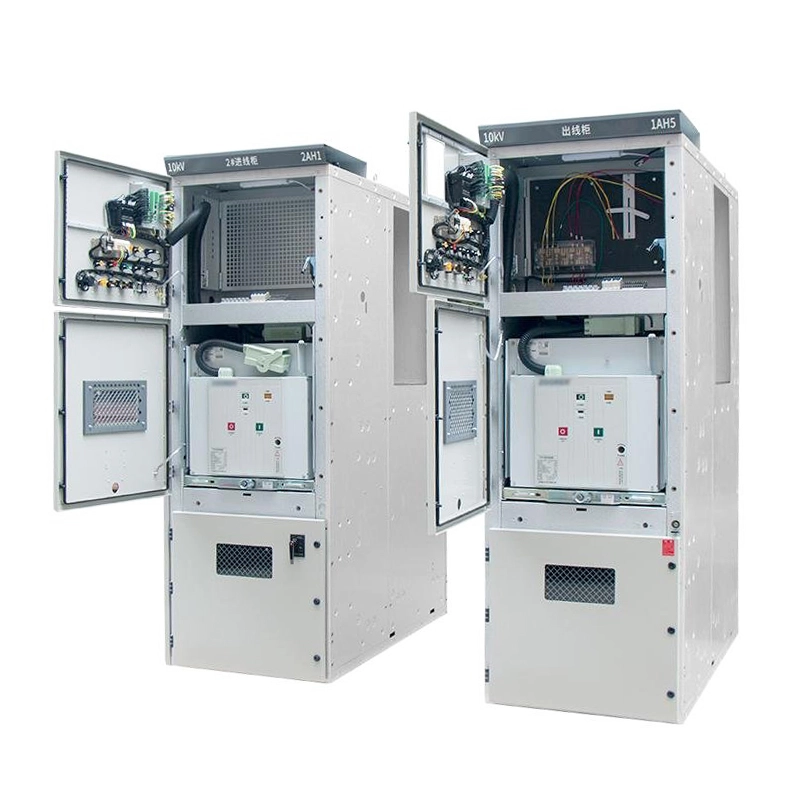

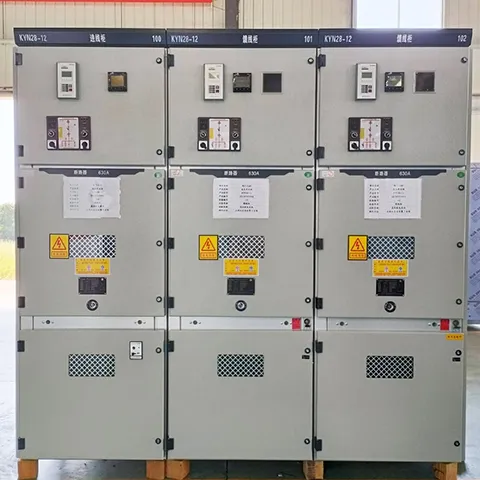

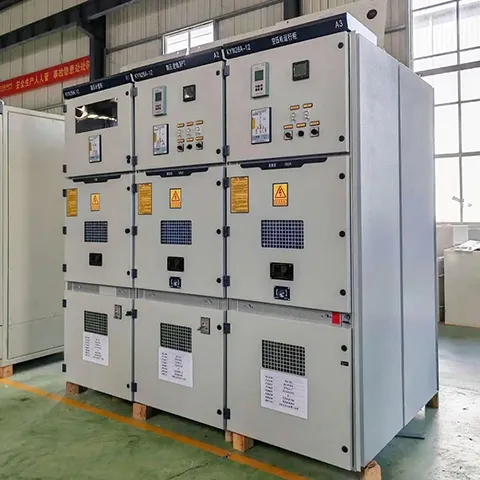

Appareillage de commutation moyenne tension 33KV MT

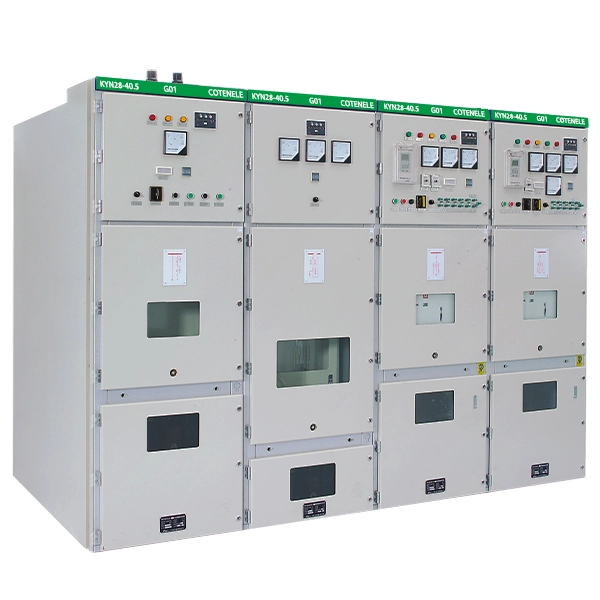

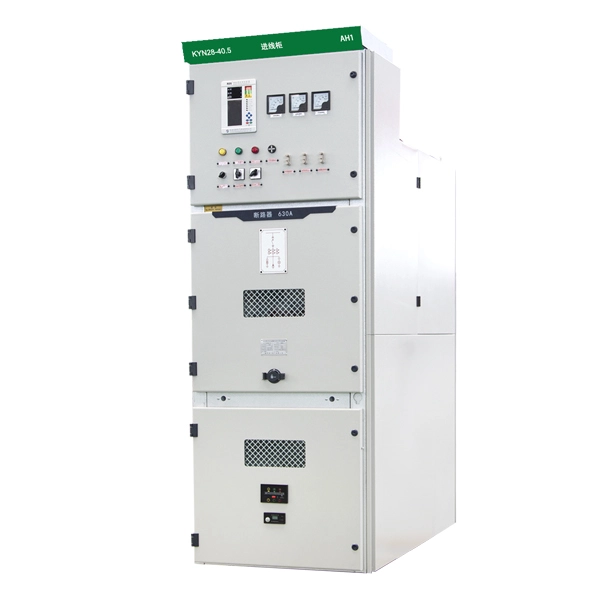

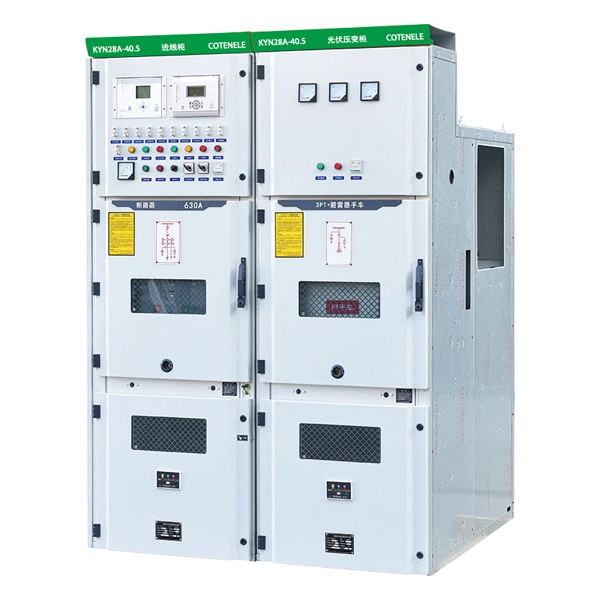

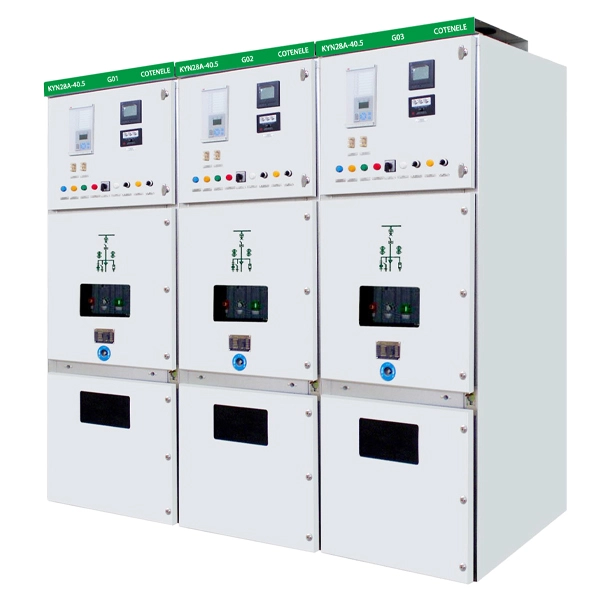

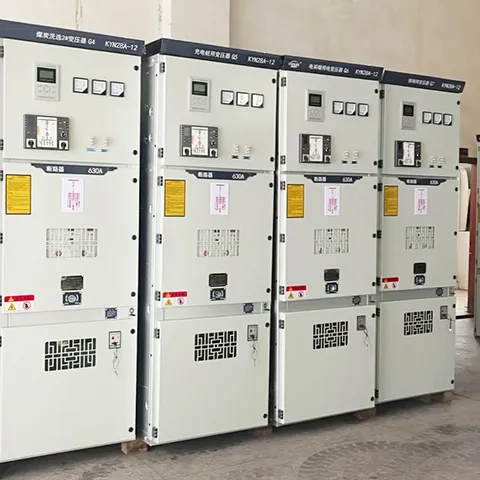

L'appareillage de commutation moyenne tension KYN28-40.5 est un nouveau produit développé par Cotenele, avec une tension nominale allant jusqu'à 40,5 kv. Ce type d'appareillage de commutation moyenne tension KYN28-40.5 de 33 KV MT est principalement destiné aux systèmes d'alimentation CA triphasés avec une tension nominale de 40,5 kV et une fréquence de 50 Hz. Il est couramment appliqué dans les configurations à jeu de barres unique et à jeux de barres sectionnés. La conception du produit est conforme aux normes pertinentes telles que CEI 298 et GB3906-2006.
Cotenele s'engage depuis longtemps dans l'innovation et la recherche dans le domaine de la technologie des appareillages moyenne tension. L'appareillage de commutation moyenne tension de l'appareillage de commutation moyenne tension de la série KYN28-40.5 33KV est un nouveau produit de la sorcière Cotenele généralement utilisé pour répondre aux exigences de distribution de tension nominale de 35KV dans les centrales électriques, les sous-stations, les entreprises industrielles et minières, les institutions publiques et d'autres lieux.
L’équipement peut être équipé des disjoncteurs à vide des séries ZN85 et VTK du fabricant, ou bien des disjoncteurs à vide VD4 d’ABB.
Modèle et significations
Principaux paramètres techniques
| Article | Unité | Paramètres techniques | |
| Tension nominale | KV | 40.5 | |
| Fréquence nominale | Hz | 50 | |
| Courant nominal | A | 1250160020002500 | |
| Fréquence d'alimentation et tension | Tension de tenue à la fréquence industrielle du circuit principal pendant 1 minute | KV | 95 KV (118 KV à travers l'espace d'isolation pour les exigences particulières) |
| Tension de tenue à fréquence industrielle des circuits auxiliaires et de commande | V | 2000 | |
| Tension de tenue aux chocs de foudre | KV | 185 KV (215 KV à travers l'espace d'isolation pour exigences particulières) | |
| Courant de coupure nominal (RMS) | KA | 2 531,5 | |
| Courant de fermeture nominal (crête) | KA | 63, 80 | |
| Courant de tenue dynamique nominal (crête) | KA | 63, 80 | |
| Courant de tenue de courte durée nominal pendant 4 secondes (RMS) | KA | 2 531,5 | |
| Tension nominale des circuits auxiliaires et de commande | V | -110,-220,～110,～220 | |
| Degré de protection | IP3X pour le boîtier ; IP2X entre compartiments et lorsque la porte du compartiment disjoncteur est ouverte | ||
Quelles sont les caractéristiques des produits de l'appareillage KYN28-40.5 ?
1. Compartiments métallisés et modulables :Le boîtier de l'appareillage de commutation moyenne tension 33KV MT est constitué d'une plaque d'acier aluzinc et d'un espace interne divisé en compartiments indépendants, tels que le compartiment disjoncteur, le compartiment jeu de barres, le compartiment câbles et le compartiment relais/instrument. Cette structure répond à la norme « LSC2B », ce qui signifie que lorsqu'un défaut survient ou qu'une maintenance est effectuée dans un compartiment, le fonctionnement des autres compartiments reste inchangé.
2. Disposition des disjoncteurs débrochables « montés au centre » :Les composants essentiels tels que le disjoncteur à vide et le sectionneur sont installés sur un chariot amovible (unité débrochable). lorsqu'il a besoin d'entretien, le camion défectueux peut être complètement retiré et remplacé par un camion de rechange pour rétablir rapidement l'alimentation électrique, réduisant ainsi considérablement le temps de panne.

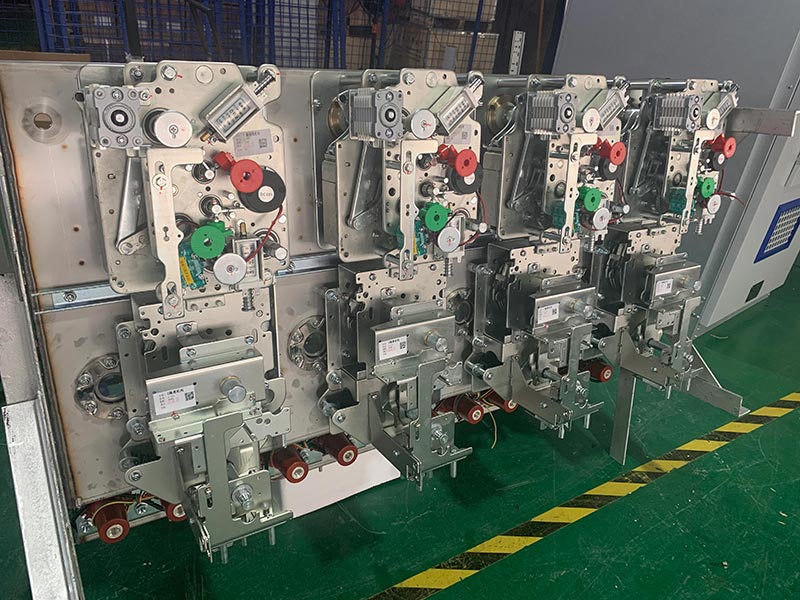

3. Verrouillage mécanique « cinq préventions » :Grâce à un verrouillage mécanique obligatoire, il garantit que l'opération suivante ne pourra être effectuée que dans des conditions spécifiques. Cette fonction peut empêcher efficacement des dysfonctionnements tels qu'une fermeture ou une ouverture incorrecte du disjoncteur, le déplacement du camion vers l'intérieur ou l'extérieur sous charge, la fermeture du sectionneur de terre lorsque le circuit est sous tension, l'entrée par erreur dans un compartiment sous tension et la fermeture du disjoncteur avec le sectionneur de terre fermé. Cela peut garantir la sécurité du personnel et de l'équipement.
4. Canal de décompression supérieur :lorsqu'un défaut d'arc interne de l'appareillage de commutation se produit, les gaz à haute température et haute pression sont dirigés vers la libération par le canal supérieur, minimisant ainsi les risques et protégeant le personnel d'exploitation et de maintenance.
Structure et dimensions

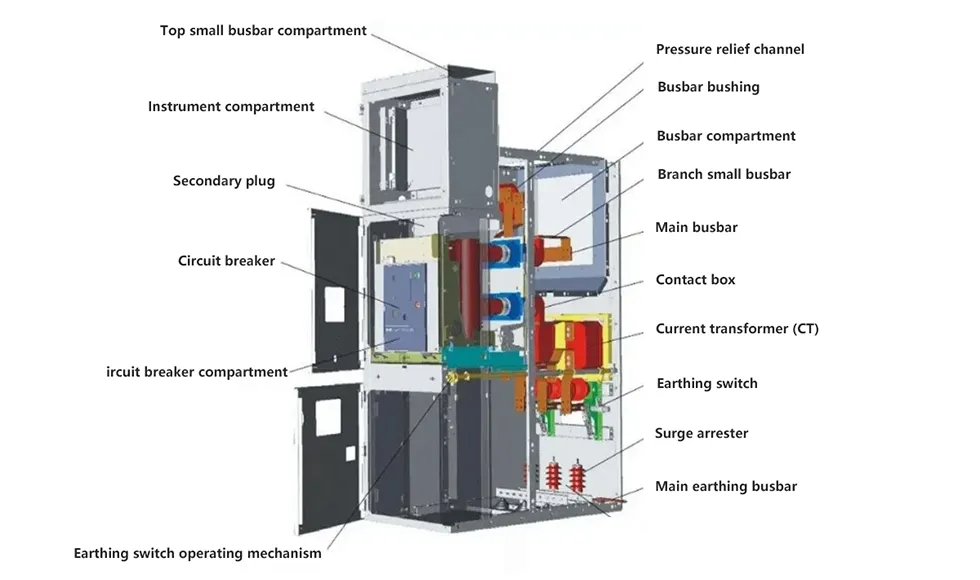

Schéma structurel du KYN28
| Configurer le disjoncteur | ZN85 (ou VTK-40.5) | ZN85 (ou VTK-40.5) |
| Largeur (mm) | 1400 | 1200 |
| Hauteur (mm) | 2650 | 2650 |
| Profondeur (mm) | 2800 | 2600 |
| Poids (kg) | 1500 | 1400 |
Quelle est la différence entre KYN28-40.5 et KYN61-40.5 ?
KYN61-40.5 : L'appareillage de commutation KYN61-40.5 est de plus grande taille, principalement caractérisé par un courant élevé et des paramètres élevés, conçu spécifiquement pour des niveaux de tension de 40,5 kV. Il adopte une structure de camion montée au sol (débrochable) et est conçu pour supporter des courants élevés et des capacités de coupure élevées. Il sert de dispositif de distribution de base pour les grands nœuds électriques critiques.
KYN28-40.5 : L'appareillage de commutation moyenne tension 33KV de la série KYN28-40.5 a une structure plus compacte et est plus largement utilisé. Il possède la structure emblématique de camion débrochable monté au centre de la série KYN28, présente les caractéristiques de compacité et de flexibilité. Il s'agit d'un choix courant pour les scénarios de distribution conventionnels.
| Article | KYN61-40.5 | KYN28-40.5 |
| Type de camion disjoncteur | Monté au sol : camion plus grand et plus lourd, placé sur des rails au sol au bas du panneau | Monté au centre : camion compact installé à mi-hauteur du panneau, plus facile à utiliser |
| Dimensions et poids | Dimensions et poids plus grands. Dimensions typiques : 1 400 mm (L), 2 800 mm (P). Poids propre env. 1 500 kg | Plus compact Certaines données indiquent une profondeur allant jusqu'à 2 800 mm ; légèrement plus léger que le KYN61 |
| Plage de courant nominal | Plus large, généralement 630A à 4000A | Plus étroit, généralement de 630 A à 3 150 A (mais peut être personnalisé jusqu'à 4 000 A) |
| Capacité de rupture/tenue | Plus élevé, généralement de 25 kA à 40 kA, courant de tenue de crête jusqu'à 100 kA | Relativement inférieur, généralement 20 kA à 31,5 kA |
| Champ d'application | Plus spécialisé, souvent utilisé dans des positions critiques telles que les arrivées ou les coupleurs de bus dans les grandes installations industrielles, les centrales électriques et les sous-stations. | Plus répandu, un équipement grand public pour les réseaux de distribution 10kV et 35kV |
| Caractéristiques typiques du scénario | Convient aux applications nécessitant un courant élevé et un pouvoir de coupure élevé | Convient aux scénarios de distribution conventionnels avec des exigences plus élevées en matière de compacité, de flexibilité et d'économie |

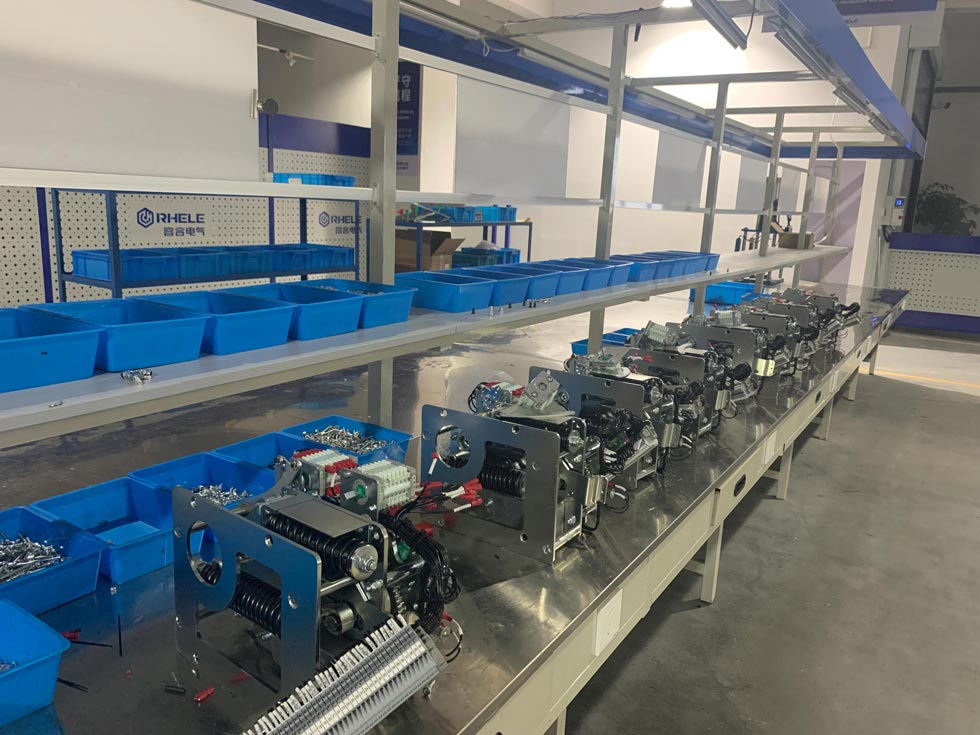

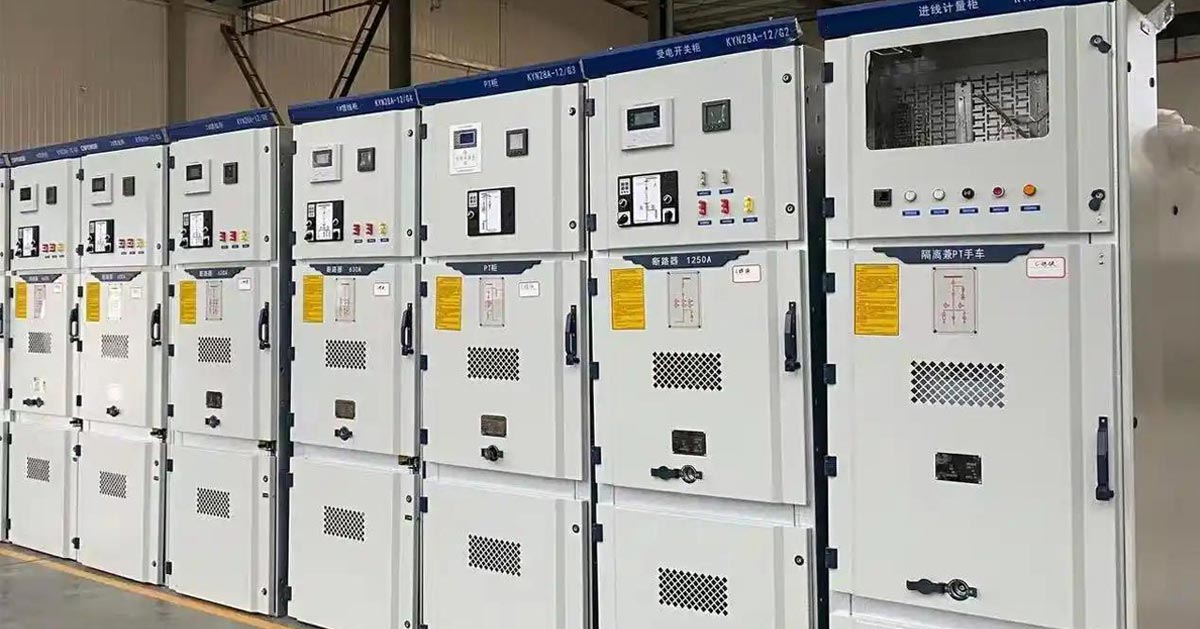

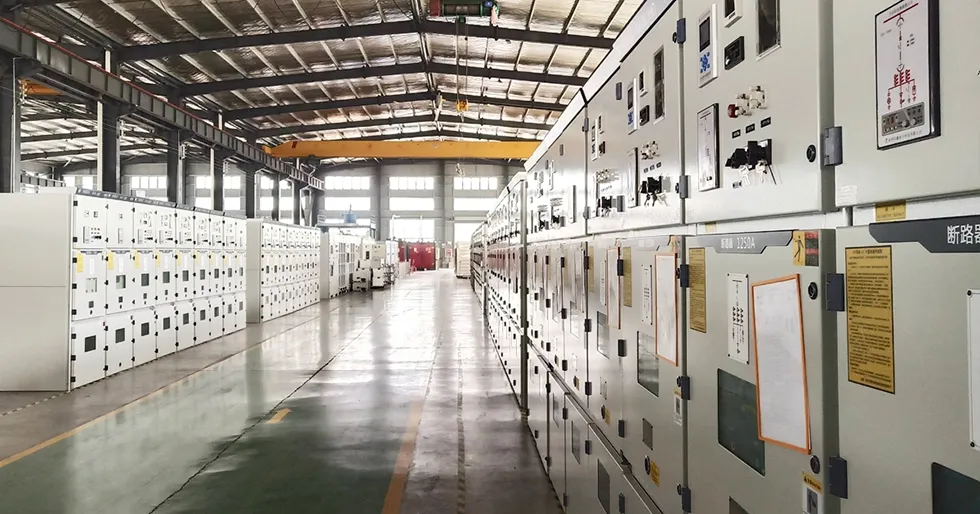

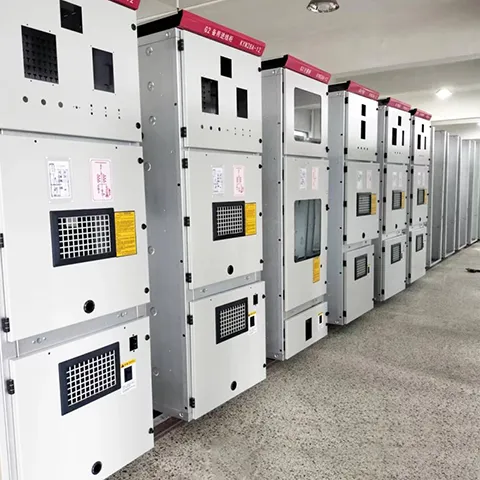

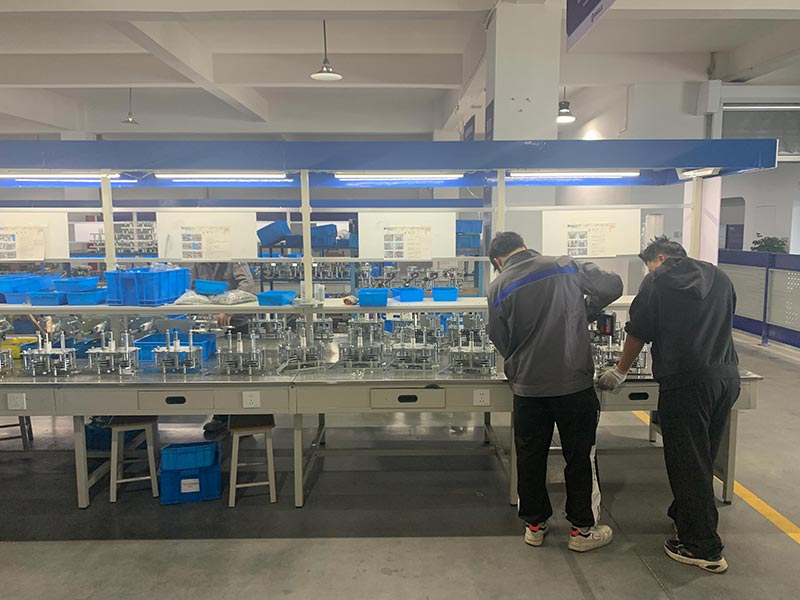

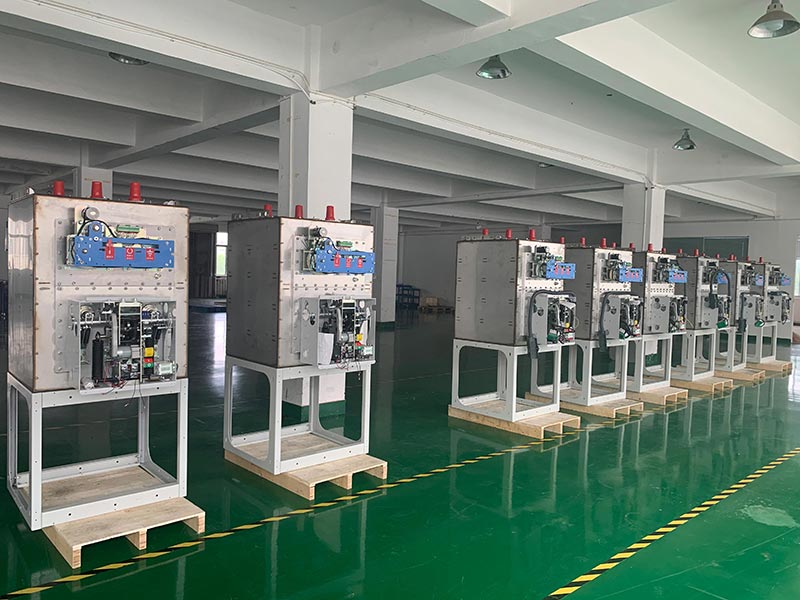

Notre usine

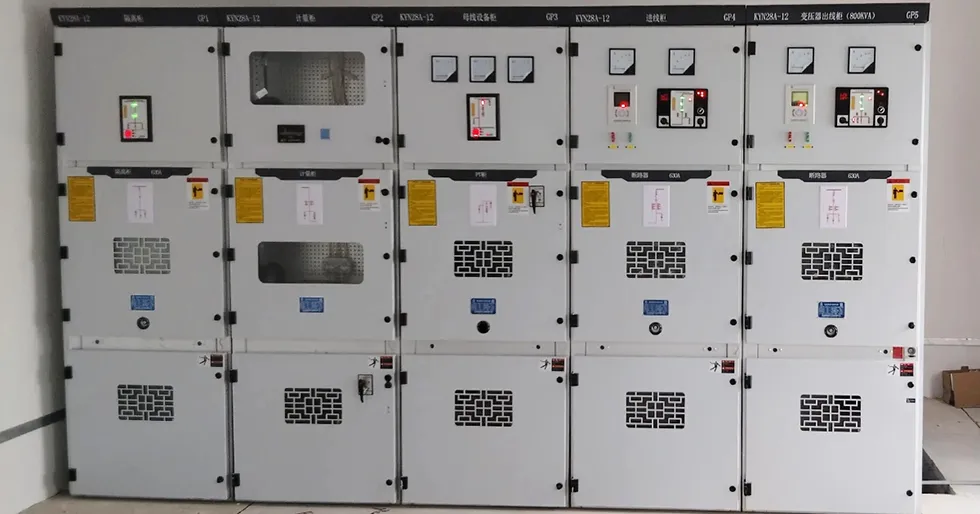

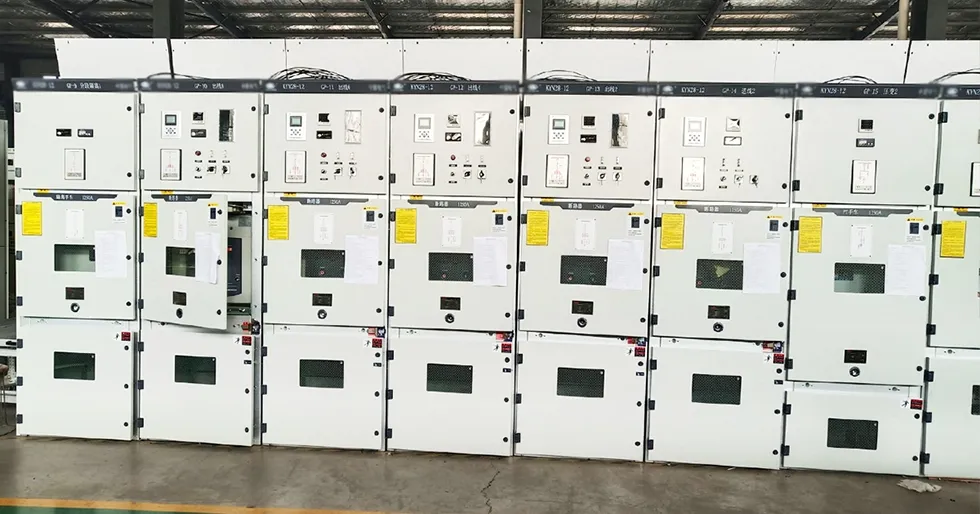

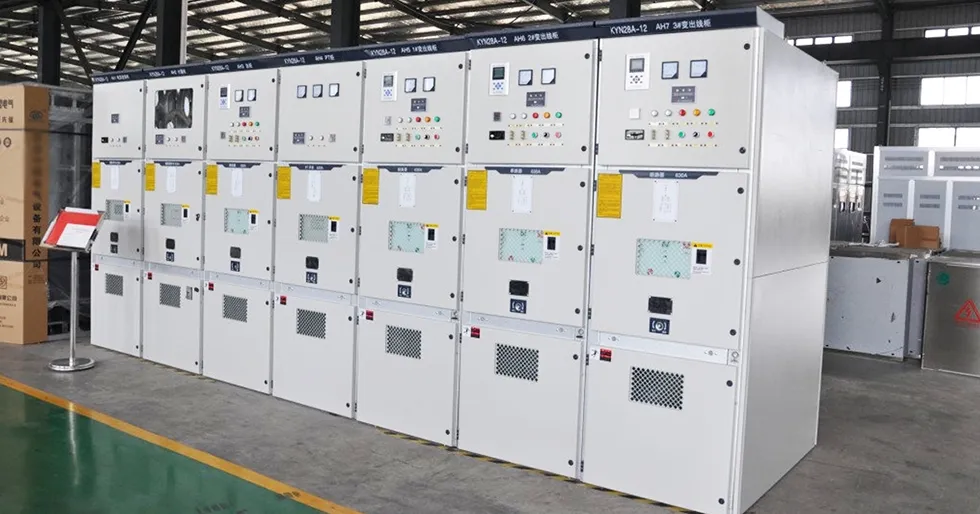

Expositions de produits
