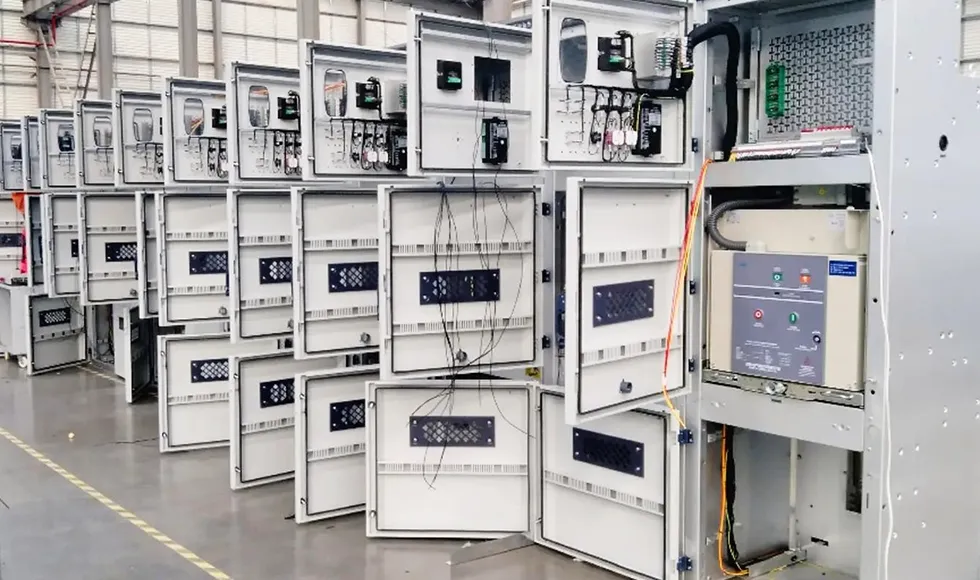

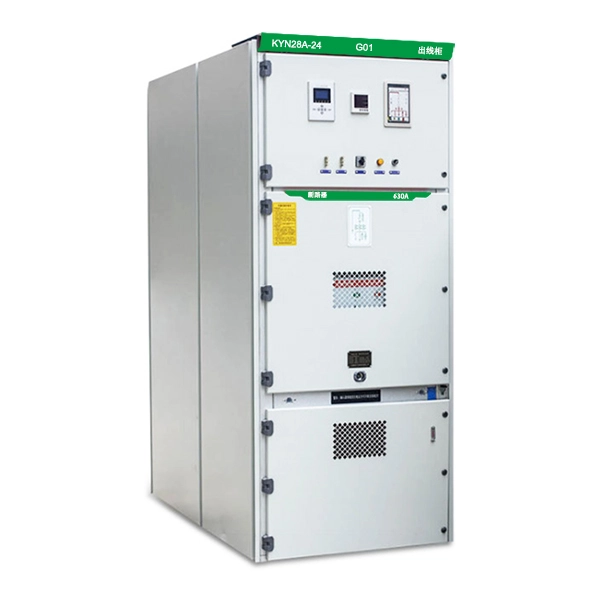

Appareillage de commutation plaqué métal moyenne tension 22KV

Modèle et significations

Principaux paramètres techniques

1.Principaux paramètres techniques de l'appareillage

2. Principaux paramètres techniques du disjoncteur à vide VS1-24, VN2-24

Conditions de travail

Conditions normales de fonctionnement

1. Température ambiante

Maximum : +40°C, minimum : –15°C. La valeur moyenne mesurée sur une période de 24 heures ne doit pas dépasser +35 °C.

2. Conditions d'humidité

Humidité relative moyenne par jour : ≤95 %

Humidité relative moyenne sur un mois : ≤90 %

Pression moyenne de vapeur d'eau pour une journée : ≤2,2 kPa

Pression de vapeur d'eau moyenne sur un mois : ≤1,8 kPa

3. Altitudes

Ne dépassant pas 1000 m d'altitude.

4. Pureté de l'air

L'air ambiant ne doit pas être contaminé de manière significative par de la poussière, de la fumée, des gaz, des vapeurs corrosifs ou inflammables ou des brouillards salins.

5. Vibrations et chocs

Toute vibration externe ou mouvement du sol pouvant affecter l'appareillage de commutation doit être négligeable.

6. Interférences électromagnétiques dans les systèmes secondaires

L'amplitude des interférences électromagnétiques induites ne doit pas dépasser 1,6 kV.

Conditions de fonctionnement particulières

Lorsque l'appareillage de commutation blindé moyenne tension 22KV doit fonctionner dans des conditions dépassant les limites normales spécifiées dans GB/T 11022, le fabricant et l'utilisateur doivent négocier et convenir de mesures spéciales.

Pour éviter la condensation, l'appareillage est équipé de radiateurs. Ces appareils de chauffage doivent être alimentés chaque fois que l'appareillage est en mode veille. Même en fonctionnement normal, il faut veiller à maintenir les appareils de chauffage en service si nécessaire.

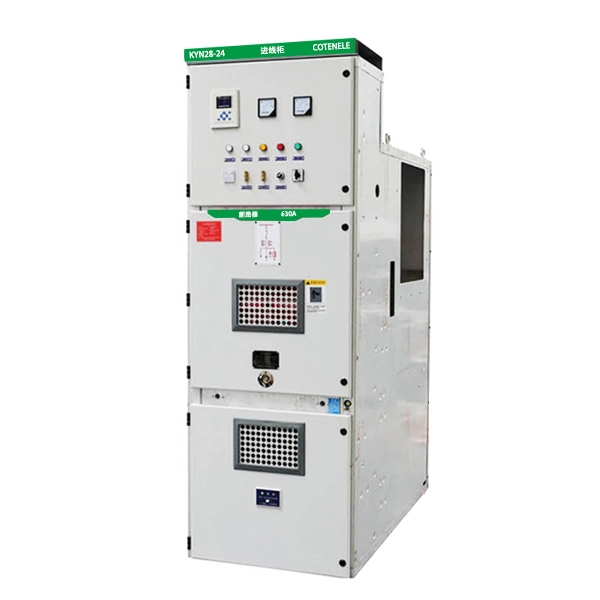

Quelle est la structure principale du KYN28-24 ?

L'appareillage KYN28-24 se compose principalement de deux parties : l'armoire et le camion.

Structure du cabinet

Le meuble est divisé par des cloisons métalliques en quatre compartiments indépendants.

1. Compartiment de jeu de barres

Situé dans la partie supérieure arrière de l'armoire, utilisé pour l'installation du jeu de barres principal.

2. Compartiment du disjoncteur

Situé dans la partie médiane de l'armoire, utilisé pour l'installation du camion disjoncteur.

3. Compartiment pour câbles

Le local câbles est situé dans la partie inférieure arrière de l'armoire, utilisé pour le raccordement des câbles entrants et sortants. Il peut également accueillir des composants tels que des transformateurs de courant et des sectionneurs de terre.

4. Compartiment relais et instruments

Situé dans la partie supérieure avant de l'armoire, utilisé pour l'installation de composants secondaires tels que des appareils de protection, de contrôle et de mesure.

Types de camions

Le camion est un composant mobile qui transporte les éléments centraux. Il est déplacé vers l'intérieur et l'extérieur au moyen d'un mécanisme à vis. Selon leurs fonctions, les camions sont principalement classés dans les types suivants :

1. Camion disjoncteur : le type le plus courant, utilisé pour créer et couper des courants de charge normaux et des courants de défaut.

2. Camion transformateur de tension (PT) : utilisé pour fournir des signaux de tension à des fins de mesure et de protection.

3. Camion de comptage : utilisé pour le comptage de l’énergie électrique.

4. Camion isolant : Le chariot sectionneur est généralement utilisé pour créer un point de déconnexion visible dans le circuit, garantissant ainsi la sécurité lors de la maintenance.

Comment choisir ?

Lors de la sélection, il est recommandé de clarifier les paramètres clés et exigences fonctionnelles suivants :

1. Paramètres électriques

Veuillez déterminer les paramètres techniques clés ci-dessous, tels que la tension nominale, le courant nominal et le courant de coupure de court-circuit nominal du système avant de commander.

2. Schéma fonctionnel

Avant d'acheter, veuillez identifier le schéma fonctionnel requis, tel que l'armoire d'alimentation entrante, l'armoire d'alimentation sortante, l'armoire PT, l'armoire de comptage, l'armoire de liaison de bus, etc.

3. Composants de base

Vous devez vous assurer de la marque ou des exigences techniques des composants principaux, y compris les disjoncteurs, les transformateurs de courant, les transformateurs de tension, les sectionneurs de terre, etc., avant de passer votre commande.

4. Exigences intelligentes

Veuillez confirmer si des fonctionnalités intelligentes telles que la surveillance en ligne et la détection de puissance IoT sont requises.

5. Environnements spéciaux

Pour une utilisation en haute altitude, commander le type plateau et consulter le fabricant pour répondre aux conditions spécifiques de fonctionnement.

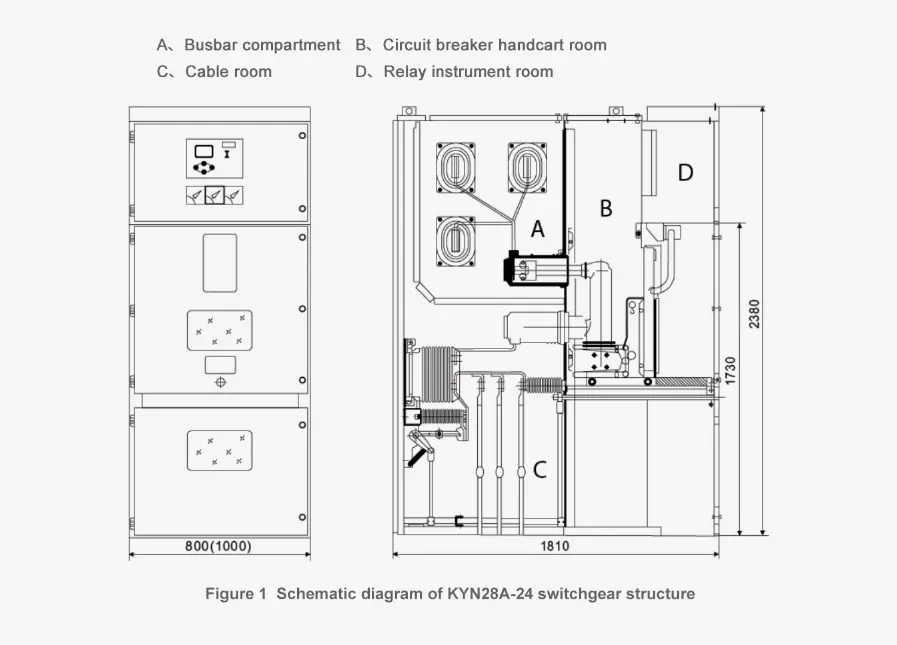

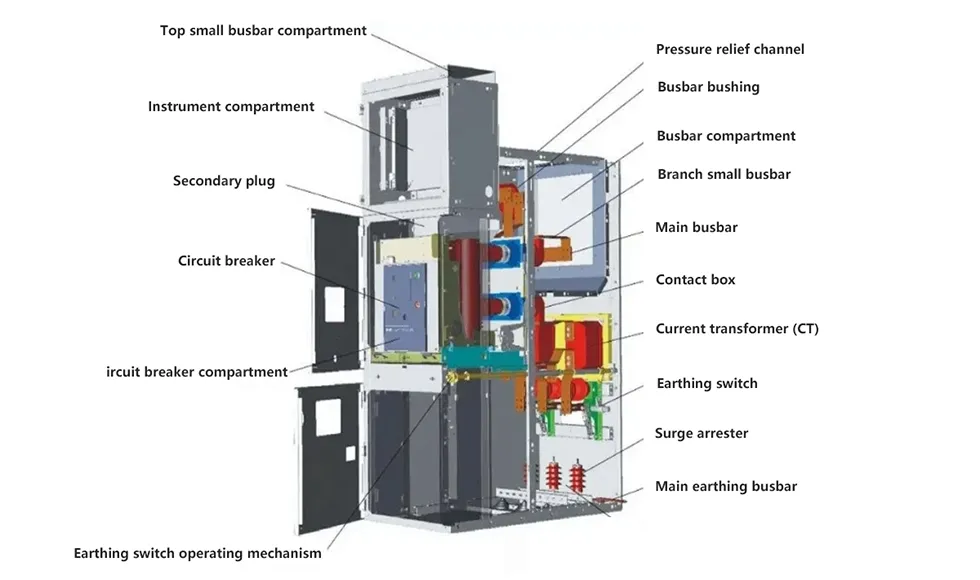

Schéma schématique de la structure de l'appareillage KYN28A-24

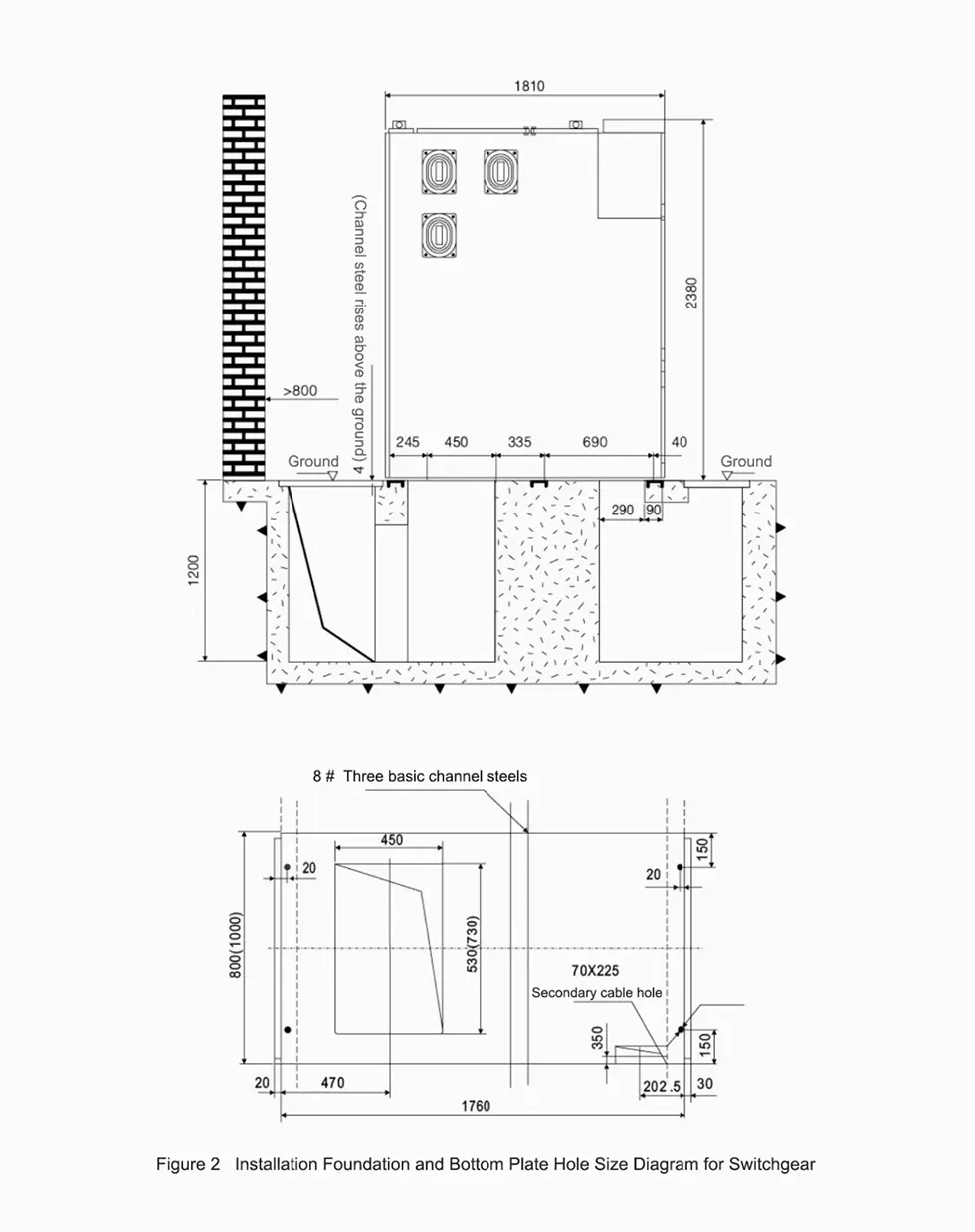

Diagramme de taille des trous de la fondation et de la plaque inférieure d'installation

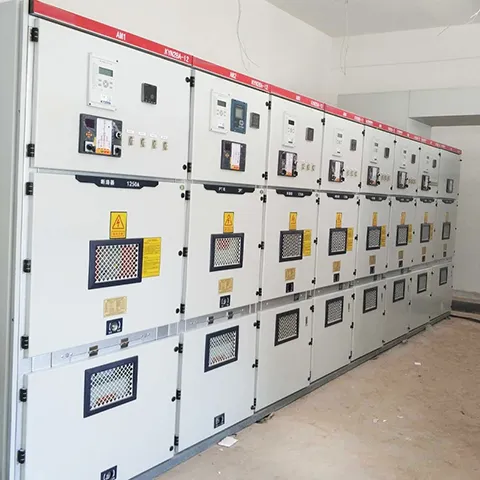

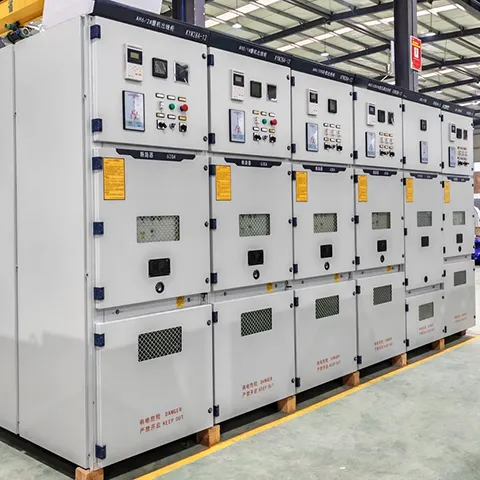

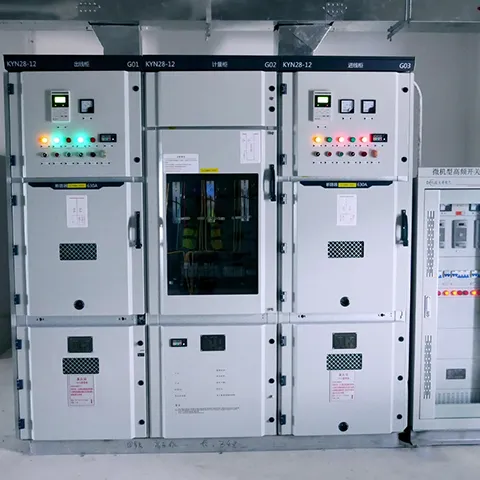

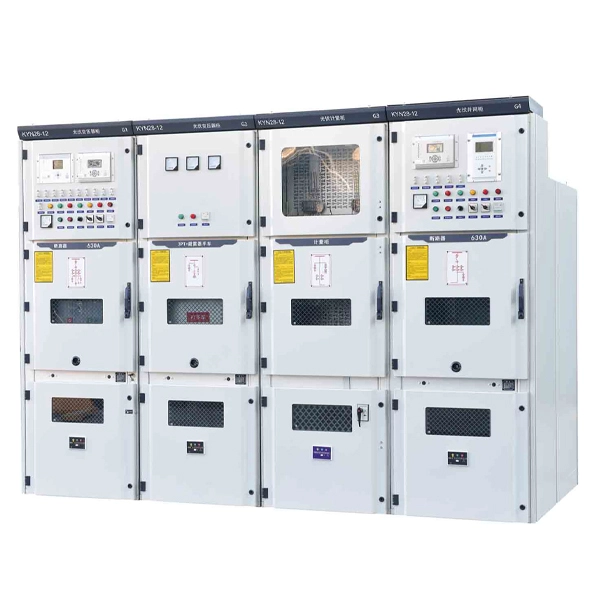

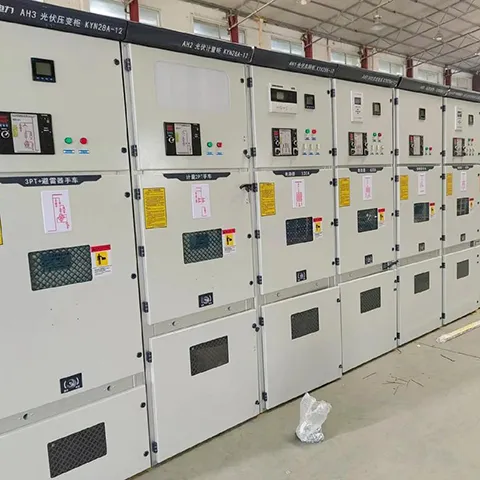

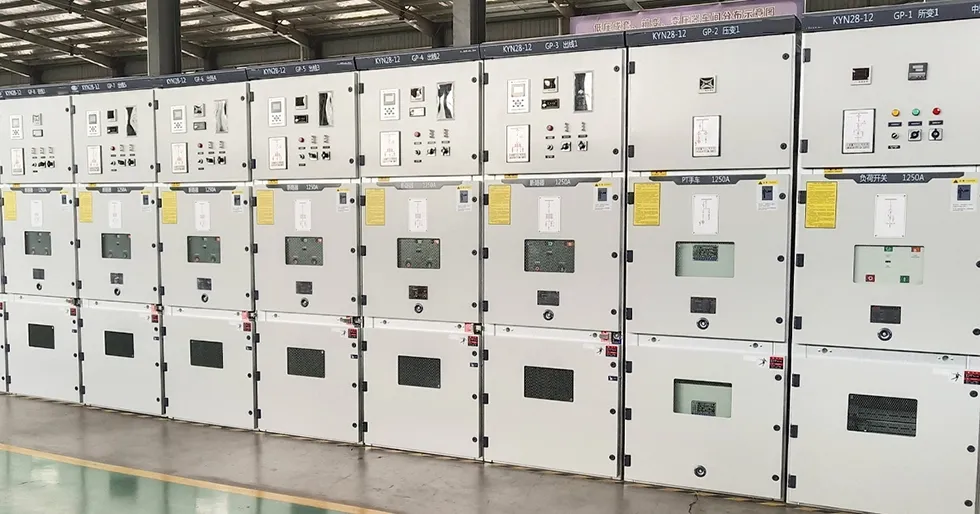

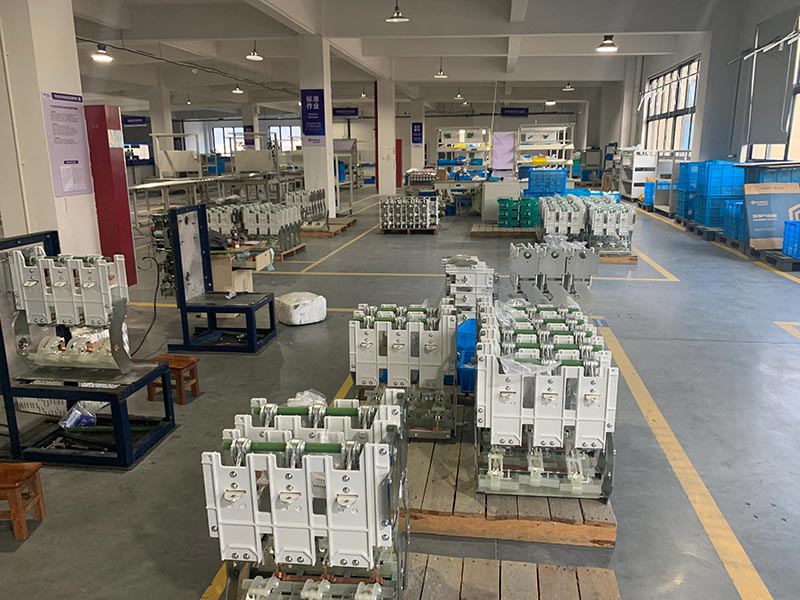

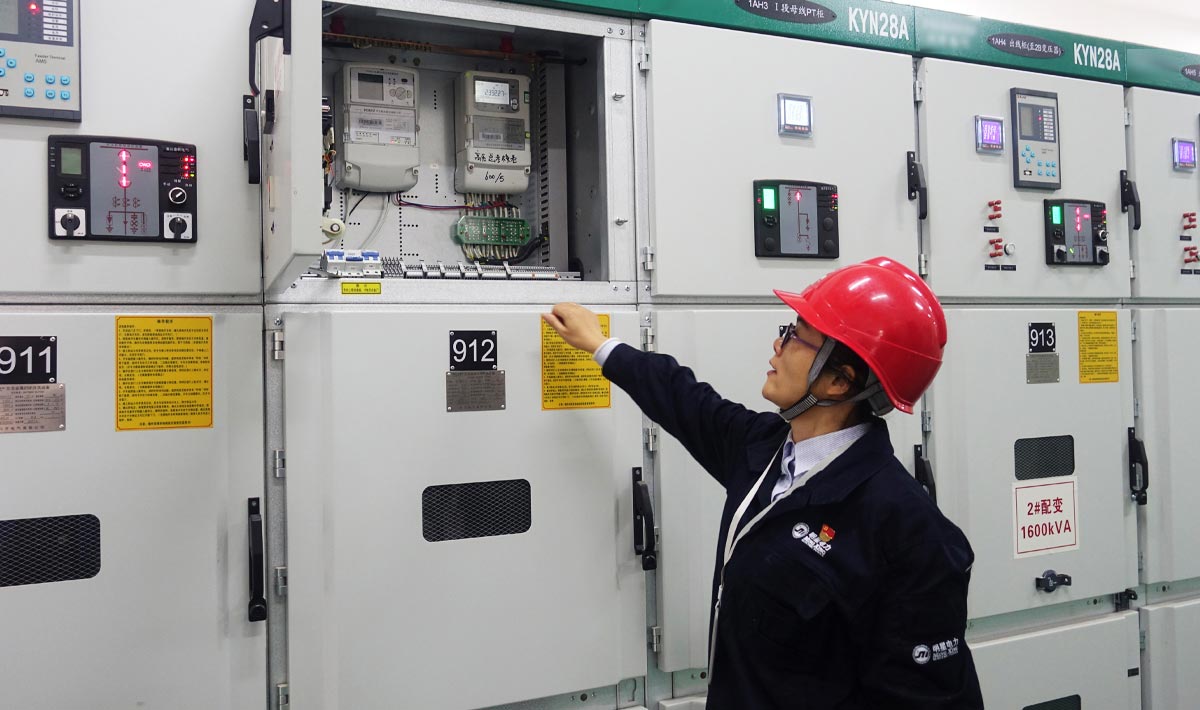

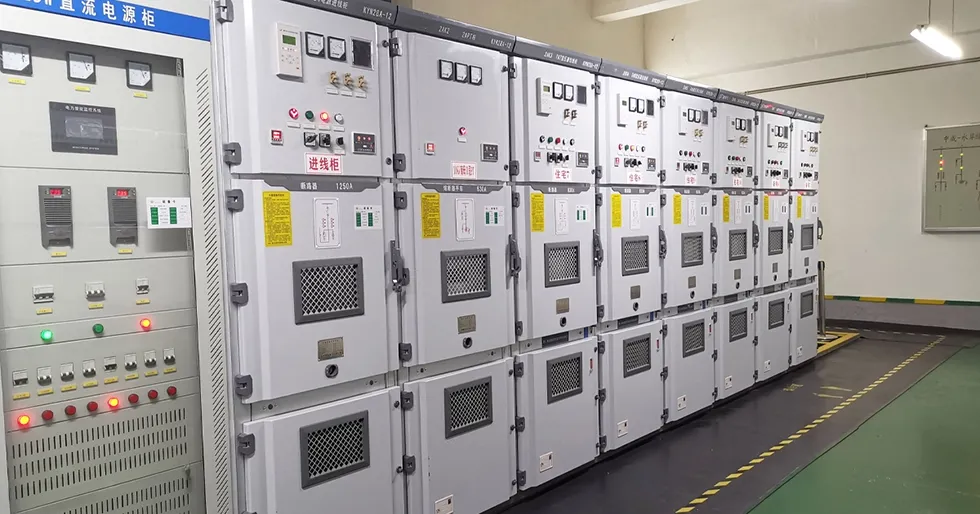

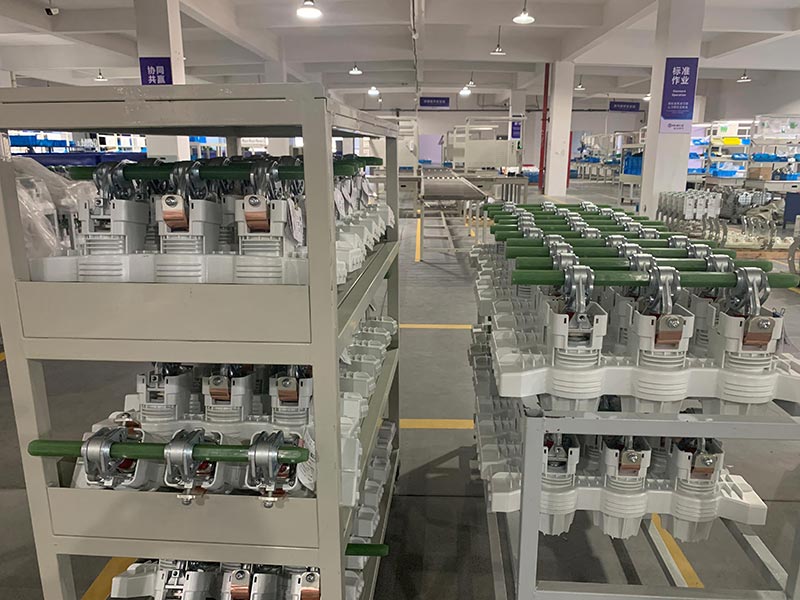

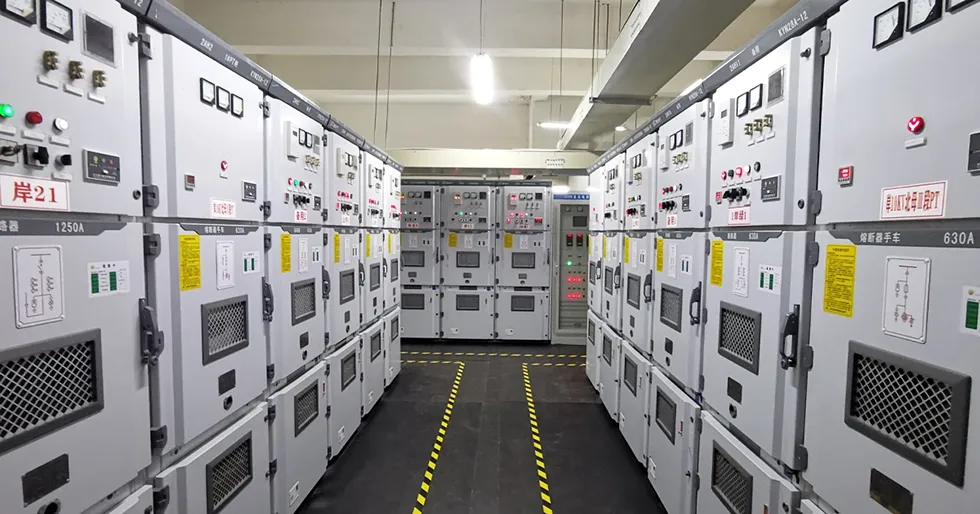

Expositions de produits
