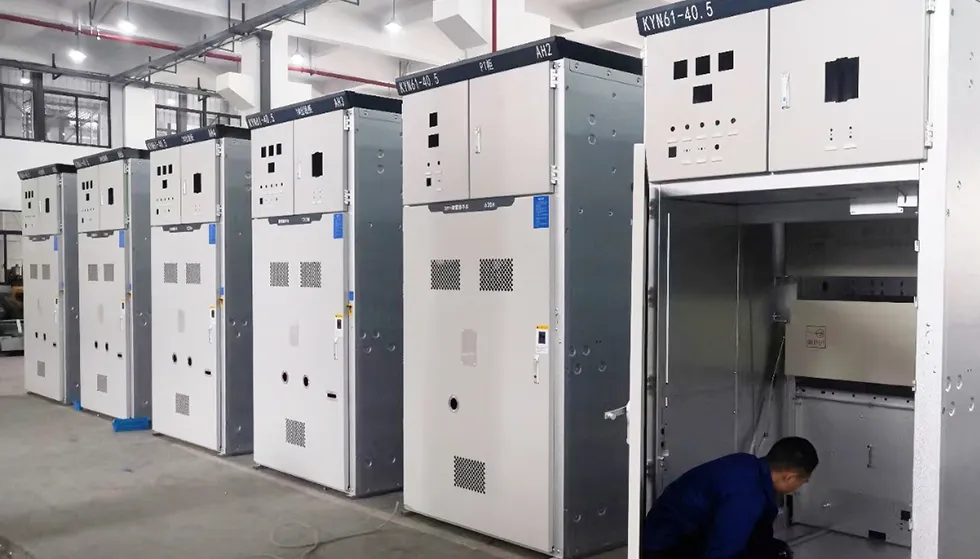

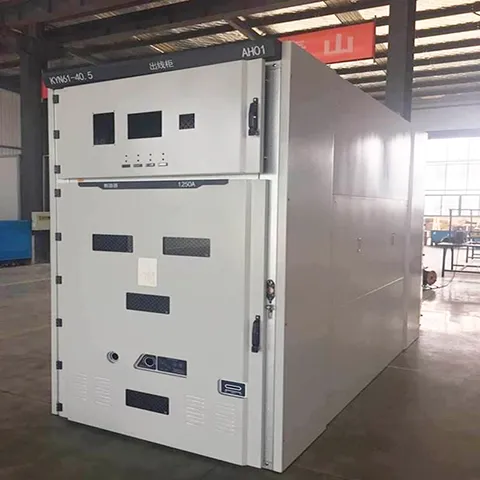

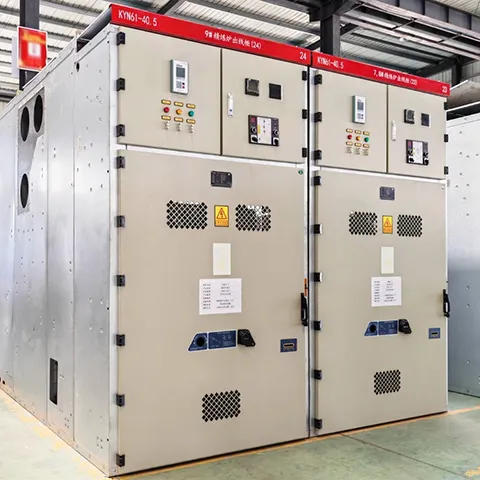

Panneaux de mécanisme de commutation métallisés moyenne tension 33KV

Les panneaux d'appareillage à revêtement métallique moyenne tension 33 KV de la série KYN61-40.5 sont une solution d'appareillage de commutation intérieure largement utilisée pour les systèmes de transmission et de distribution d'énergie de 35 kV. Sa désignation complète est « Appareillage de commutation blindé amovible sous enveloppe métallique ». Cotenele est un fabricant fiable et expérimenté de ce type d’équipement.

L'appareillage de commutation KYN61-40.5 est principalement utilisé pour le contrôle, la protection et la surveillance des circuits électriques dans les systèmes de transmission et de distribution d'énergie. Doté d'une technologie mature, d'une sécurité opérationnelle élevée et de performances éprouvées, il est largement utilisé dans les centrales électriques, les sous-stations et les réseaux de distribution d'énergie industriels et miniers.

Cet appareillage est conforme aux normes suivantes :

GB 3906 — Appareillage de commutation sous enveloppe métallique de 3 à 35 kV CA

GB/T 11022 — Exigences techniques communes pour les appareils de commutation et de contrôle haute tension

CEI 62271-200 — Appareillage de commutation et de contrôle sous enveloppe métallique CA pour tensions nominales supérieures à 1 kV et jusqu'à 52 kV

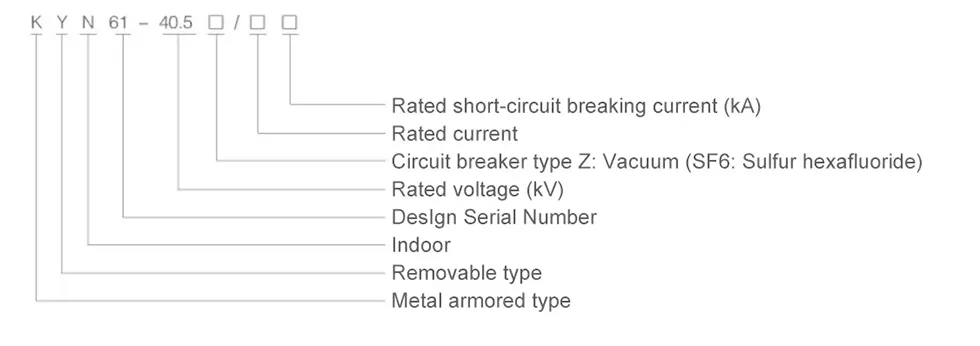

Modèle et significations

Principaux paramètres techniques

Principaux paramètres techniques pour KYN61-40.5

Principaux paramètres techniques pour KYN61-40.5

Conditions de travail

1. Température de l’air ambiant :La température maximale doit être de +40°C et la température minimale doit être de -10°C.

2. Altitude :Le site d'installation ne doit pas dépasser 1oo0 m au-dessus du niveau de la mer.

3. Humidité relative ambiante :La valeur moyenne quotidienne ne doit pas dépasser 95 % et la valeur moyenne mensuelle ne doit pas dépasser 90 %.

4. Conditions de l'air ambiant :L'équipement n'est pas destiné aux endroits où des substances corrosives, une forte pollution, des gaz inflammables ou des vibrations intenses sont présentes.

5. Conditions sismiques :En cas de tremblement de terre, son intensité ne doit pas dépasser la magnitude 8.

Quelles sont les applications de l'appareillage KYN61-40.5 ?

Les panneaux de commutation métallisés moyenne tension 33KV de la série KYN61-40.5 sont largement utilisés dans :

1. Centrales électriques et sous-stations de réseau (les plus courantes)

2. Entreprises industrielles et minières (métallurgie, pétrochimie, mines de charbon, ciment, construction automobile, etc.)

3. Projets d’énergies renouvelables (centrales photovoltaïques, parcs éoliens – dans leurs sous-stations de montée en puissance ou de distribution)

4. Infrastructures (aéroports, hôpitaux, immeubles de grande hauteur, grands complexes commerciaux)

5. Applications spéciales (sites d'opérations fréquentes)

Quels sont les avantages du produit pour l'appareillage KYN61-40.5 ?

Haute sécurité :Entièrement blindé en métal et compartimenté, équipé d'un système de verrouillage complet « à cinq épreuves » pour éviter les erreurs de fonctionnement et assurer la sécurité du personnel et de l'équipement. Chaque compartiment fonctionnel dispose d'un canal de décompression indépendant pour éloigner les défauts d'arc de l'opérateur.

Haute fiabilité :Longue durée de vie ; les composants clés tels que le disjoncteur et le sectionneur de terre peuvent réaliser des dizaines de milliers d'opérations mécaniques.

Configuration flexible :Compatible avec diverses marques de disjoncteurs grand public (par exemple, ZN85 domestique, ABB VD4, etc.) pour répondre aux différentes exigences des utilisateurs. Prend en charge plusieurs schémas de câblage principaux (entrée/sortie de câble, entrée/sortie de ligne aérienne, etc.).

Comment acheter les panneaux de commutation métallisés moyenne tension 33KV ?

Veuillez fournir les informations ci-dessous avant de commander :

1. Le schéma unifilaire du schéma de circuit principal, son application prévue, la configuration spécifique du circuit principal, le plan d'étage de la salle de commutation et les dessins de disposition et de disposition de l'équipement. Il sera préférable que vous puissiez fournir les documents détaillés sur les exigences du projet.

2. Exigences relatives aux fonctions de contrôle, de mesure et de protection de l'appareillage de commutation, ainsi que exigences relatives aux autres équipements et dispositifs d'automatisation fermés.

3. La désignation du type, les spécifications techniques et la quantité de chaque composant électrique utilisé dans l'appareillage de commutation.

4. Si un pont de jeux de barres est requis entre les unités de tableau ou pour l'armoire de ligne d'arrivée, les données détaillées suivantes doivent être fournies : capacité de transport de courant nominal du pont de jeux de barres, sa portée et sa hauteur au-dessus du sol.

5. Si l'appareillage de commutation doit être utilisé dans des conditions environnementales particulières, ces conditions doivent être spécifiées en détail lors de la commande.

6. Toute autre exigence particulière doit être discutée et convenue avec notre société.

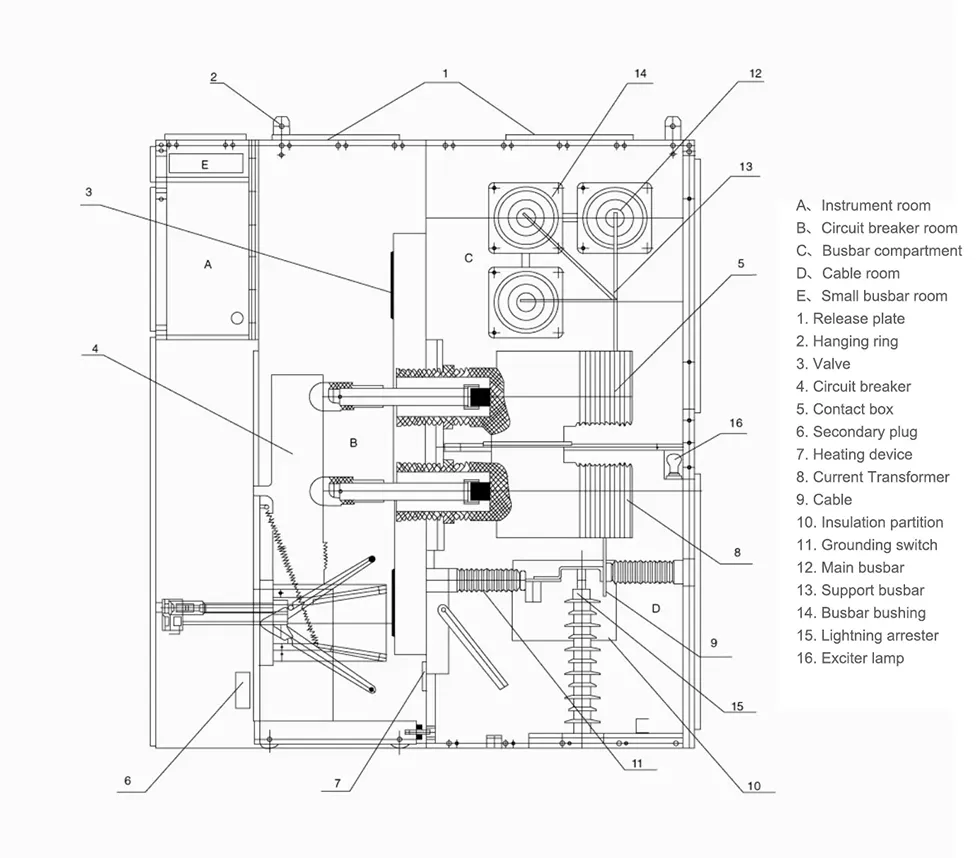

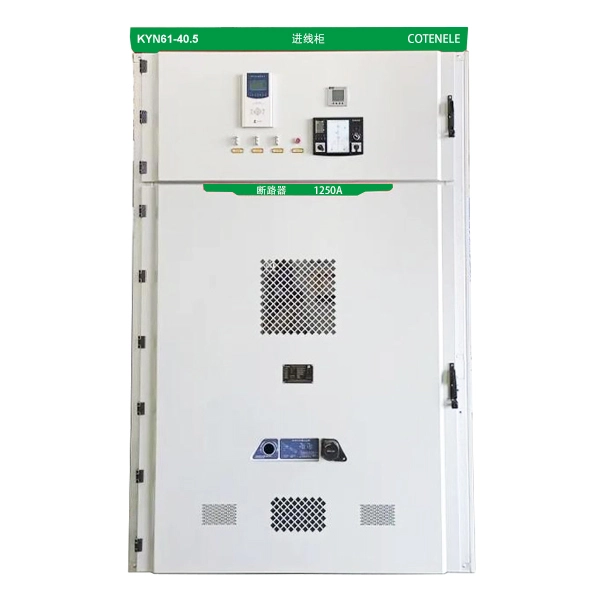

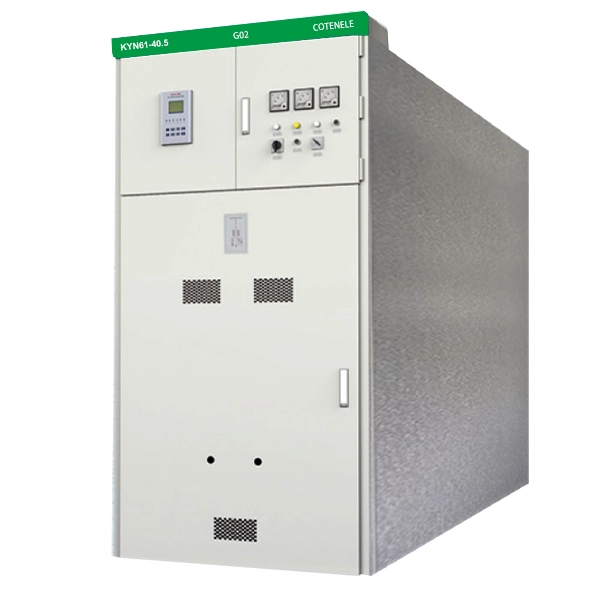

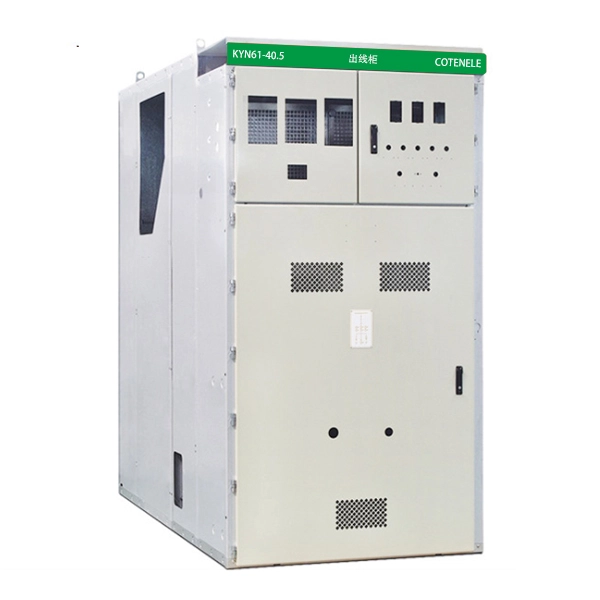

Apparence et dimensions
