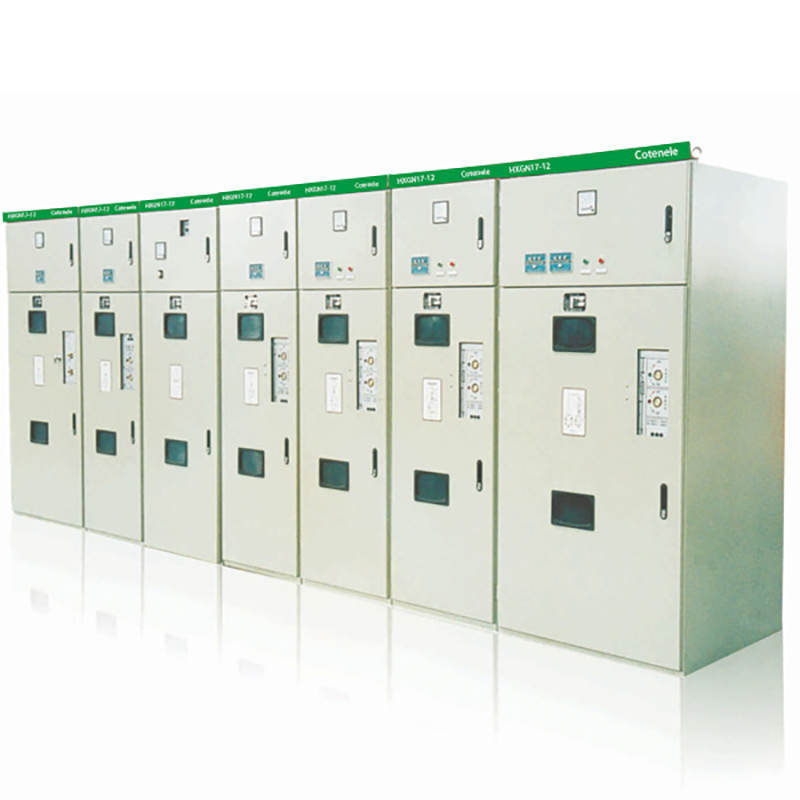

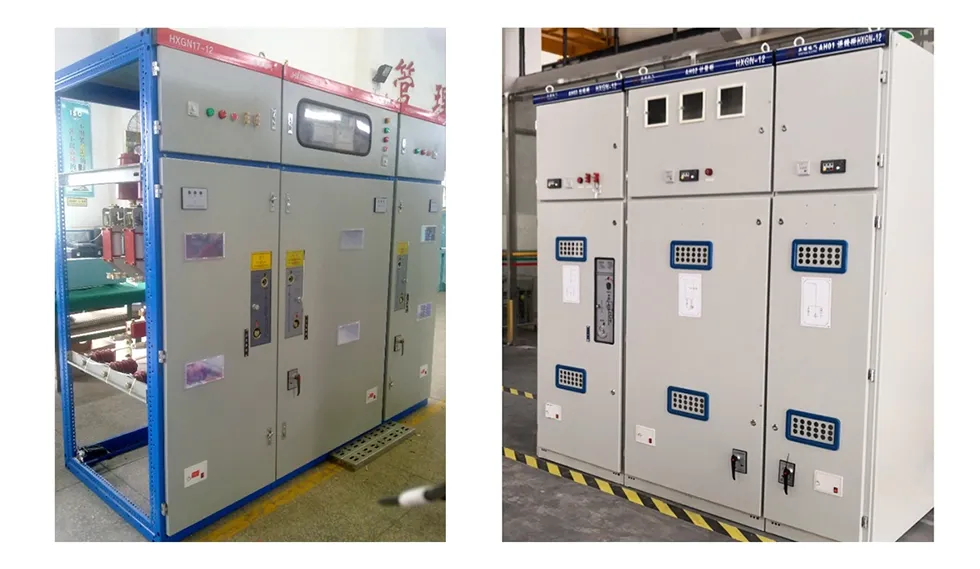

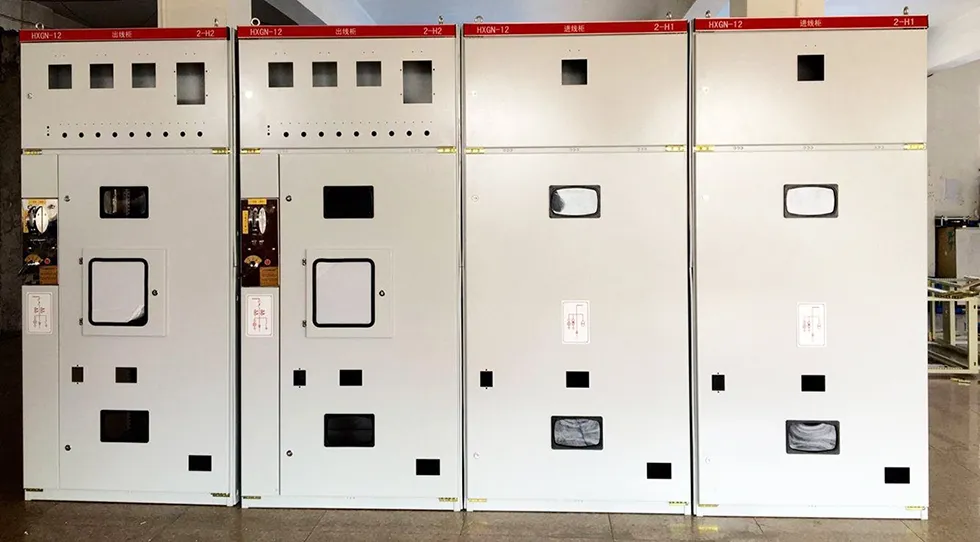

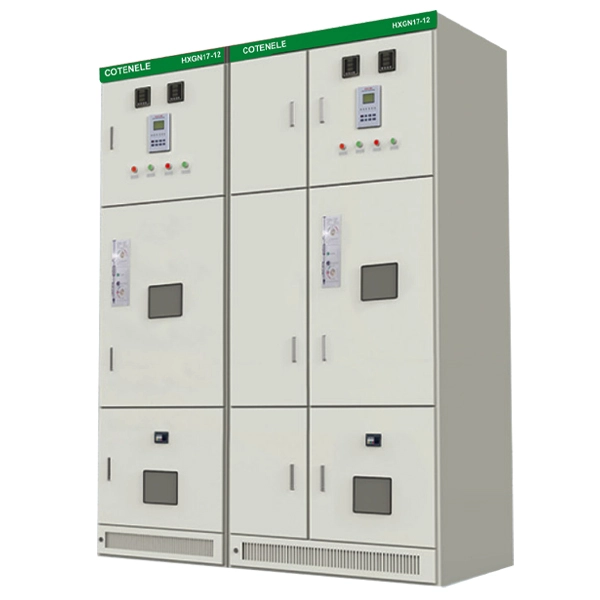

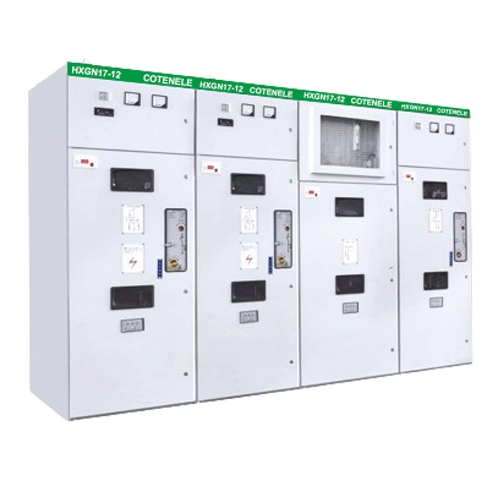

Panneaux électriques RMU moyenne tension 11KV

Modèle de produit

Quels sont les avantages de l'unité principale en anneau HGNX17-12 par rapport au tableau moyenne tension KYN28-12 ?

Par rapport aux appareillages blindés débrochables à revêtement métallique KYN28-12, les unités principales en anneau HXGN17-12 présentent des avantages très significatifs en termes de taille compacte, de coût réduit, de facilité de maintenance et d'adaptabilité environnementale, de sorte que les panneaux électriques RMU moyenne tension HXGN17-12 11KV sont particulièrement adaptés aux scénarios de distribution d'utilisateurs finaux où l'espace est restreint, les budgets sont limités et une fiabilité d'alimentation élevée est requise.

Les principaux avantages du HXGN17-12 par rapport au KYN28-12 sont les suivants :

1. Investissement initial réduit :L'unité principale en anneau HXGN17-12 est généralement beaucoup moins coûteuse, ce qui lui confère un avantage économique évident dans les projets à budget limité. De plus, sa structure est plus simple, ce qui réduit le taux de défaillance ainsi que les coûts d'exploitation et de maintenance à long terme.

2. Taille compacte et installation flexible :Le volume RMU HXGN17-12 est bien inférieur à celui du tableau moyenne tension KYN28-12. La disposition compacte et la possibilité d'être monté contre un mur le rendent beaucoup plus adaptable dans les endroits où l'espace d'installation est limité.

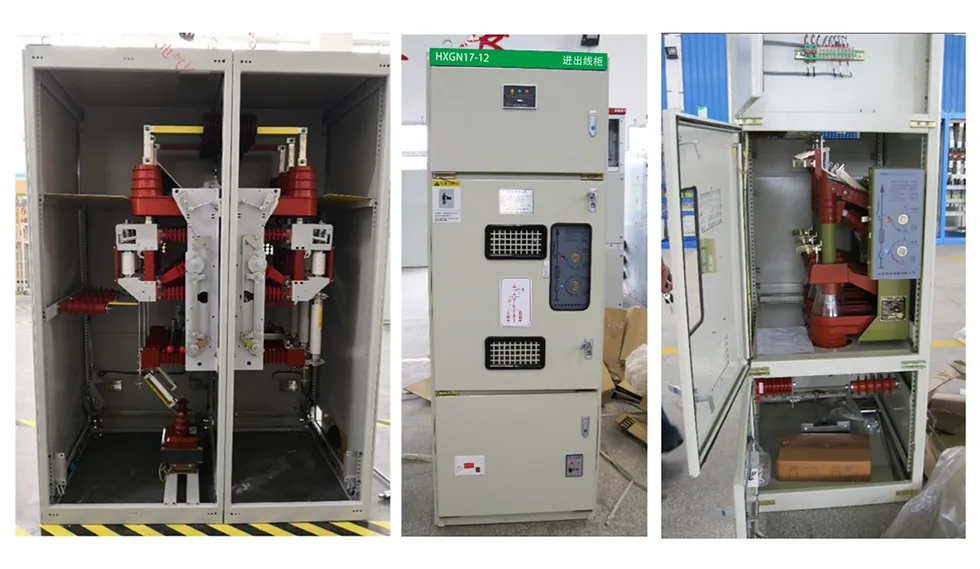

3. Entretien de routine plus simple :Le HXGN17-12 a généralement une construction de type fixe : les principaux éléments de commutation sont montés de manière fixe, ce qui rend la structure simple et fiable. Par rapport aux RMU, le KYN28-12 utilise une construction de type débrochable (camion), qui offre une bonne interchangeabilité mais ajoute de la complexité et des points de défaillance potentiels, et nécessite également des compétences techniques plus élevées de la part du personnel de maintenance.

4. Meilleure adaptabilité environnementale :Étant donné que la coque du HXGN17-12 est entièrement fermée, son indice de protection atteint généralement un indice de protection IP2X ou supérieur, de sorte que les unités principales en anneau peuvent offrir une plus grande résistance à la poussière, à l'humidité et à la pollution. Cela garantit un fonctionnement plus stable dans des environnements difficiles.

Principales différences et conseils de sélection

La caractéristique de protection limitée des unités principales en anneau

Il est important de noter que l'unité principale en anneau HXGN17-12 est principalement destinée à la répartition de charge. Son élément de protection principal est généralement une combinaison « interrupteur de charge + fusible ». Cet agencement peut interrompre rapidement les défauts de court-circuit, mais il manque de fonctions complètes de protection des relais (telles que la protection contre les surintensités et les surintensités instantanées) et n'est donc pas adapté aux applications nécessitant une protection par relais sophistiquée.

Conseils de sélection

En résumé, le choix entre les deux dépend de besoins spécifiques :

Si le budget du projet est limité, l'espace d'installation est rare et le terminal de distribution est situé dans un environnement difficile, les panneaux électriques RMU moyenne tension HXGN17-12 11KV constituent un choix économique et pratique.

Si le projet dispose d'un budget généreux et nécessite une capacité de charge de courant élevée, un pouvoir de coupure élevé et une protection complète des relais, le KYN28-12 est plus approprié.

Principaux paramètres techniques

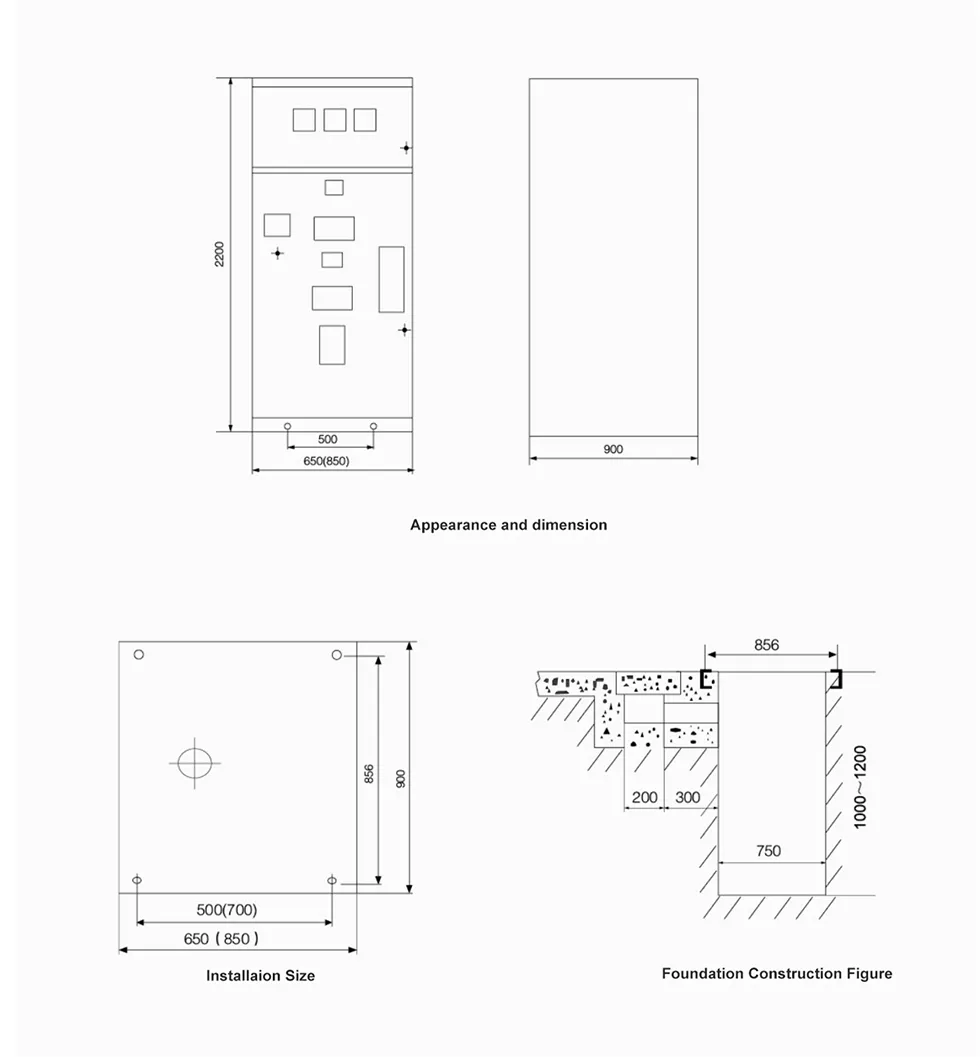

Apparence et dimensions

Comment commander ou acheter

1. Informations d'achat de base :Veuillez fournir le type complet des unités principales ou des appareillages de commutation Ring, la quantité et la date de livraison prévue.

2.Quels dessins lors de notre communication technique :

Les dessins suivants doivent être soumis ensemble avant l’offre :

Schéma unifilaire du système primaire,

Schéma schématique des circuits secondaires (de contrôle), et

Schéma d'implantation montrant la disposition des unités d'appareillage.

3. Caractéristiques électriques et spécifications des composants – Indiquez clairement le courant nominal du jeu de barres principal, ainsi que le type et la valeur nominale de chaque composant (par exemple, disjoncteurs, interrupteurs de charge, fusibles, transformateurs de courant, etc.) à installer dans l'appareillage de commutation.

4. Exigences particulières – Toute exigence technique ou non standard supplémentaire (par exemple, revêtements spéciaux, degré de protection différent, dispositifs accessoires spécifiques ou conditions environnementales) doit être explicitement décrite.
