Comment sélectionner la bonne RMU pour les applications de distribution moyenne tension

Introduction

A disjoncteurest l'un des éléments deappareillage moyenne tensiondans le monde. Il se trouve dans des sous-stations compactes dans des quartiers urbains denses, à la base des éoliennes, dans les sous-sols des tours commerciales et au périmètre des installations industrielles. Son travail est peu glamour mais essentiel : connecter les lignes de distribution en anneau, protéger les transformateurs et isoler les défauts sans mettre hors service l'ensemble du réseau.

Parce queRMUComme les appareils sont produits en grandes quantités et déployés dans de grandes flottes, il est tentant de les traiter comme une marchandise : choisir une tension, choisir un courant, comparer les prix. Cette approche fonctionne jusqu'à ce que ce ne soit plus le cas. Une RMU mal spécifiée peut créer des problèmes opérationnels qui s’aggravent sur des dizaines, voire des centaines d’installations. Une configuration qui fonctionne parfaitement dans un centre-ville tempéré peut échouer prématurément dans un environnement côtier avec des embruns salés. Un système de protection adapté à un réseau radial peut se comporter de manière imprévisible lorsque le service public reconfigure l'anneau.

Pour sélectionner la bonne RMU, il faut comprendre où elle fonctionnera, comment elle sera accessible et entretenue, ce qu'elle doit protéger et comment le réseau qui l'entoure pourrait évoluer au cours de sa durée de vie de 30 ans. Cet article examine tour à tour chacun de ces facteurs.

Commencez par l'application, pas par le catalogue

L'erreur de spécification RMU la plus coûteuse consiste à sélectionner une configuration standard dans un catalogue avant de comprendre le contexte de l'application. Trois facteurs de candidature devraient façonner chaque décision de sélection de RMU.

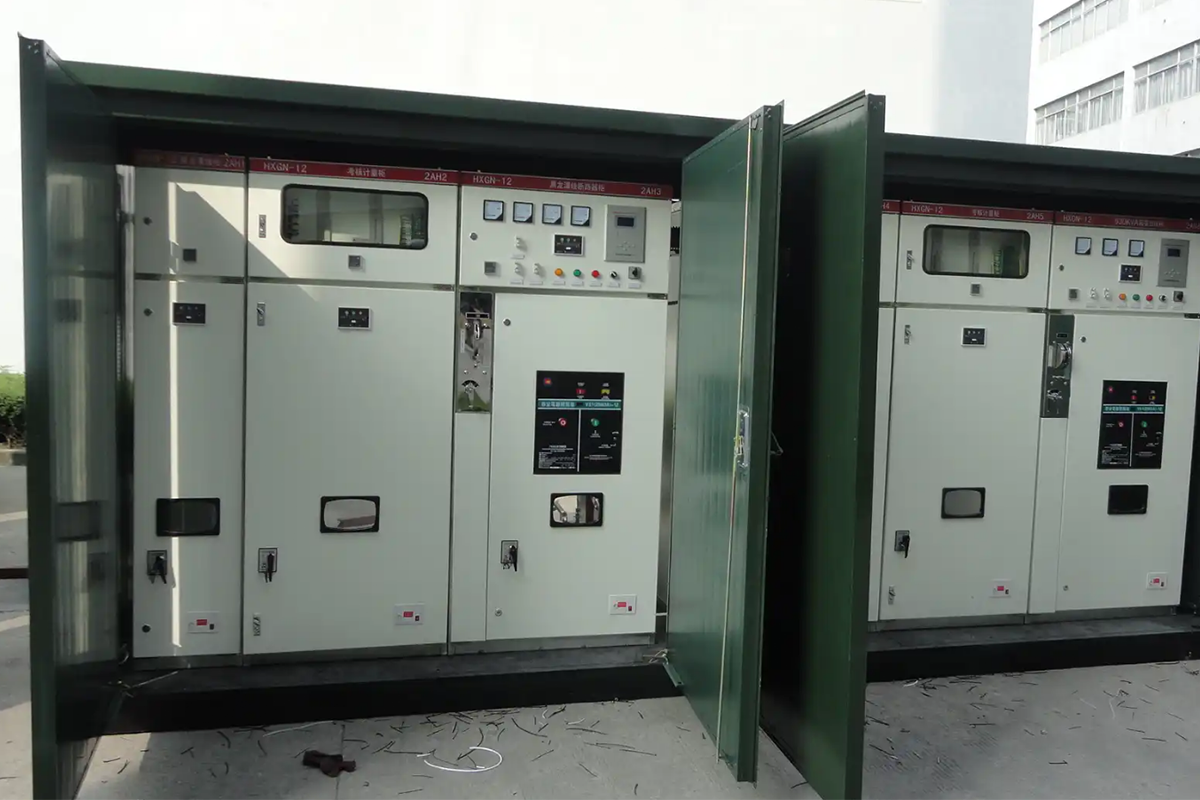

Installation intérieure ou extérieure. Une RMU intérieure installée dans une salle électrique climatisée fait face à un environnement inoffensif. La température est stable. L'humidité est contrôlée. Il n'y a aucune exposition à la pluie, à la poussière ou au sel. Une RMU extérieure installée dans une enceinte sur socle à proximité de la côte fait face à une réalité bien différente. Les variations de température peuvent provoquer de la condensation interne. Le brouillard salin accélère la corrosion des pièces métalliques exposées. Le rayonnement ultraviolet dégrade l’isolation polymère et les scelle au fil du temps. Le boîtier doit être conçu pour ces conditions, avec des indices IP, des mesures anti-condensation et une protection contre la corrosion appropriés.

Philosophie d’accès et de maintenance. Une RMU installée dans une sous-station verrouillée en centre-ville peut être visitée par une équipe de maintenance en 30 minutes. Une RMU installée au pied d’une éolienne sur une crête de montagne peut n’être accessible que pendant certaines fenêtres météorologiques, et une visite du site peut nécessiter plusieurs heures de trajet. Plus l'installation est éloignée, plus les arguments en faveur de conceptions scellées à vie qui ne nécessitent aucune surveillance des gaz, aucun entretien des contacts et aucune intervention périodique sont solides. La philosophie de maintenance doit être intégrée aux spécifications et non découverte après la mise en service.

Configuration réseau existante. Une RMU ajoutée à un anneau existant doit être compatible avec la philosophie de protection, le protocole de communication et l'interface physique de l'équipement déjà en service. Si le réseau existant utilise une plateforme de relais de protection spécifique, la nouvelle RMU doit être capable de s'y intégrer. Si l'anneau existant utilise une configuration de module particulière, la nouvelle unité doit s'adapter à cette topologie sans nécessiter d'ingénierie personnalisée.

Déterminer les fonctions que chaque module doit remplir

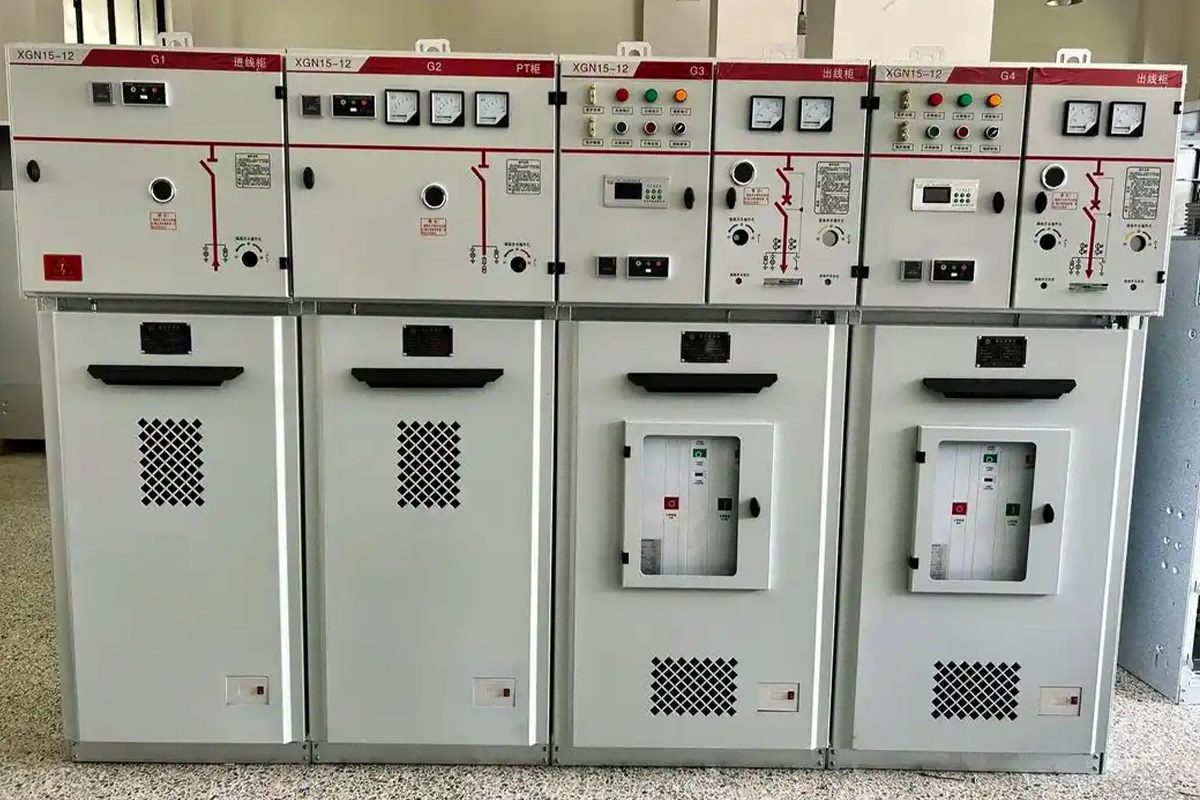

Une RMU n’est pas un appareil unique. Il s'agit d'un assemblage de modules remplissant chacun une fonction distincte. La première tâche de spécification consiste à déterminer quelles fonctions sont nécessaires et combien de chacune.

Modules d'alimentation en anneau. Il s'agit des unités d'interrupteur-sectionneur qui connectent la RMU à l'anneau de distribution. Au moins deux sont nécessaires, généralement désignés comme entrants et sortants, bien que dans une configuration en anneau, l'énergie puisse circuler dans les deux sens. Chaque module d'alimentation en anneau contient un interrupteur-sectionneur capable d'interrompre le courant de charge nominal. Le calibre le plus courant est 630A, qui couvre la grande majorité des applications d'anneaux de distribution.

Modules de protection des transformateurs. Ces modules alimentent et protègent les transformateurs de distribution qui abaissent la moyenne tension en basse tension pour la consommation locale. La protection peut être assurée par un fusible (l'approche la plus simple et la plus courante), un disjoncteur (lorsqu'une sélectivité ou un fonctionnement fréquent est requis) ou une combinaison d'interrupteurs-sectionneurs à fusibles. Le choix entre la protection par fusible et par disjoncteur dépend de la taille du transformateur, du niveau de défaut du réseau et de la philosophie de coordination de la protection du service public.

Modules coupleurs de bus. Dans les ensembles RMU plus grands, un coupleur de bus peut connecter ou séparer deux sections de jeu de barres. Cela permet une flexibilité opérationnelle : un transformateur peut être mis hors service tandis que l'autre alimente les deux sections, ou l'anneau peut être divisé en deux segments indépendants pour l'isolation des défauts.

Modules de comptage direct. Lorsque le service public nécessite un comptage des revenus au niveau de la RMU, un module de comptage dédié accueille des transformateurs de courant et de tension dimensionnés pour la précision de la facturation. Ce module n'a généralement pas de fonction de commutation : il s'agit uniquement d'un point de mesure.

COTENELE fournit des modules RMU dans toutes ces configurations, y compris des alimentations en anneau entrantes et sortantes de 630 A, des modules de protection de transformateur avec protection par fusible ou par disjoncteur, des coupleurs de bus et des compartiments de mesure directe. Des configurations standard de trois, quatre et cinq modules sont disponibles, avec des arrangements personnalisés indiqués selon le schéma unifilaire du client.

Sélectionnez la technologie d'isolation

Le matériau isolant à l'intérieur du réservoir RMU détermine l'empreinte environnementale, le profil de maintenance et l'état de conformité de l'équipement. Cette décision a pris de l'importance à mesure que les réglementations SF₆ se sont durcies à l'échelle mondiale.

L'isolation à l'air sec et à l'azote est devenue le principal substitut au SF₆ dans les applications RMU. Les deux gaz ont un potentiel de réchauffement climatique nul. Les deux sont non toxiques, ininflammables et ne nécessitent aucune manipulation particulière en fin de vie. Dans une RMU moderne à air sec ou isolée au N₂, le réservoir de gaz est rempli et scellé en usine. Il ne nécessite aucune surveillance de la pression, aucun remplissage et aucun entretien lié au gaz pendant toute sa durée de vie de 30 ans. Le réservoir lui-même est généralement en acier inoxydable, offrant une résistance à la corrosion qui correspond à l'endurance électrique de l'équipement.

Le RMU 24 kV sans SF₆ de COTENELE utilise de l'air sec comme moyen isolant dans un réservoir en acier inoxydable scellé à vie. La conception a été testée selon la norme CEI 62271-200 avec une tenue aux courts-circuits de 25 kA pendant quatre secondes et une classification d'arc interne IAC AFLR à 20 kA pendant une seconde. Le réservoir quitte l'usine scellé et testé. Du point de vue de l'opérateur, il n'y a pas de système gazier à gérer.

L’isolation solide offre une approche alternative en éliminant complètement le gaz. Les conducteurs sous tension et les contacts de commutation sont encapsulés dans une résine époxy. Il n’y a pas de réservoir de gaz, pas de récipient sous pression et aucune possibilité de fuite de gaz. Les RMU à isolation solide sont intrinsèquement compactes et bien adaptées aux environnements difficiles où l'humidité, le sel ou les contaminants en suspension dans l'air pourraient défier les conceptions isolées au gaz ou à l'air. Le compromis est que les modules à isolation solide sont généralement moins flexibles lorsqu'une reconfiguration est nécessaire et entraînent un coût unitaire plus élevé.

L'héritage SF₆. Les RMU traditionnelles remplies de SF₆ sont encore largement utilisées, mais elles ne sont plus spécifiables pour les nouvelles installations sur les marchés où le règlement européen sur les gaz fluorés ou des restrictions équivalentes s'appliquent. Les ingénieurs doivent vérifier le statut réglementaire du marché cible avant d'inclure un équipement SF₆ dans une spécification. Même là où le SF₆ n’est pas encore interdit, la spécification d’équipements SF₆ crée une responsabilité de conformité à long terme que de nombreux propriétaires d’actifs ne sont désormais pas disposés à accepter.

Vérifier les paramètres évalués par rapport aux conditions du site

Les valeurs nominales figurant sur une fiche technique RMU sont basées sur des conditions de référence standard. Les conditions du site diffèrent souvent de ces références, parfois de manière substantielle. Le travail de l'ingénieur consiste à vérifier que les valeurs nominales sont valides pour l'environnement d'installation réel.

La tension nominale doit dépasser la tension nominale du système, en tenant compte des surtensions temporaires lors de défauts à la terre ou de transitoires de commutation. Pour un système 20 kV, une RMU nominale de 24 kV est courante. Pour un système de 33 kV, une valeur nominale de 36 kV ou 40,5 kV est requise. Les tensions de tenue à fréquence industrielle et de tenue aux chocs de foudre doivent être confirmées par rapport à l'étude de coordination de l'isolation du projet.

Le courant nominal des modules d'alimentation en anneau est normalement de 630 A, ce qui permet de supporter le courant continu dans la plupart des anneaux de distribution. Les modules de protection des transformateurs ont généralement une valeur nominale de 200 A ou moins, ce qui correspond à la valeur nominale du fusible ou au réglage du disjoncteur. La cote doit être valide à l’altitude du site et à la température ambiante maximale. Si l'installation est supérieure à 1 000 mètres ou si la température ambiante dépasse régulièrement 40 °C, des facteurs de déclassement s'appliquent et une valeur nominale plus élevée peut être nécessaire pour fournir le courant continu requis.

Le courant de tenue aux courts-circuits est le paramètre qui affecte le plus directement la robustesse physique de la RMU. La valeur nominale (généralement 20 kA ou 25 kA pendant quatre secondes) doit correspondre ou dépasser le niveau de défaut calculé au point d'installation. Une étude de court-circuit utilisant les données actuelles du réseau et prenant en compte les ajouts de générations futures projetés est la seule base fiable pour spécifier ce paramètre. Le sous-spécifier crée un risque d’échec catastrophique. Le surspécifier ajoute des coûts inutiles.

Comprendre la philosophie de maintenance de chaque conception

Les exigences de maintenance du RMU varient considérablement selon la conception, et cette variation a des implications directes sur les coûts opérationnels sur la durée de vie de 30 ans de l'équipement.

Les réservoirs de gaz scellés à vie constituent la norme moderne pour les RMU sans SF₆. Le réservoir est rempli d’air sec ou d’azote en usine, testé pour détecter les fuites et scellé de manière permanente. Il n’y a pas de manomètre de gaz sur le panneau avant : il n’y a rien à lire. Il n’y a pas de port de remplissage, il n’y a rien à remplir. Le manuel de maintenance ne contient aucune procédure relative au gaz car il n'y en a pas. Pour un opérateur gérant une flotte de centaines de RMU, éliminer la manipulation du gaz du programme de maintenance représente une économie opérationnelle significative.

Le remplacement des fusibles est l'activité de maintenance la plus courante sur une RMU, et la seule qui devrait être requise lors du fonctionnement normal d'une unité scellée moderne. Lorsqu'un fusible de protection du transformateur fonctionne, le fusible doit être remplacé. La conception doit permettre que cela soit effectué en toute sécurité, les modules d'alimentation en anneau restant en service tandis que le module de protection du transformateur est isolé. Les procédures de remplacement des fusibles, les exigences d'accès et la disponibilité des fusibles de remplacement doivent être examinées avant la spécification.

Durée de vie de l'interrupteur à vide. Dans les conceptions RMU qui utilisent des ampoules à vide pour la fonction de disjoncteur ou de coupure de charge (ce qui correspond à la plupart des RMU modernes), les interrupteurs sont scellés à vie et ne nécessitent aucun entretien. L'endurance mécanique du mécanisme de fonctionnement, généralement évaluée pour des milliers d'opérations, détermine l'intervalle auquel une inspection ou une révision du mécanisme peut être nécessaire. Pour la plupart des applications de distribution, où les opérations de commutation sont peu fréquentes, le mécanisme durera plus longtemps que la durée de vie installée de l'équipement.

Liste de contrôle de configuration pour les scénarios d'application courants

Différentes applications nécessitent différentes configurations RMU. Bien que chaque projet ait des exigences uniques, plusieurs modèles courants constituent des points de départ utiles.

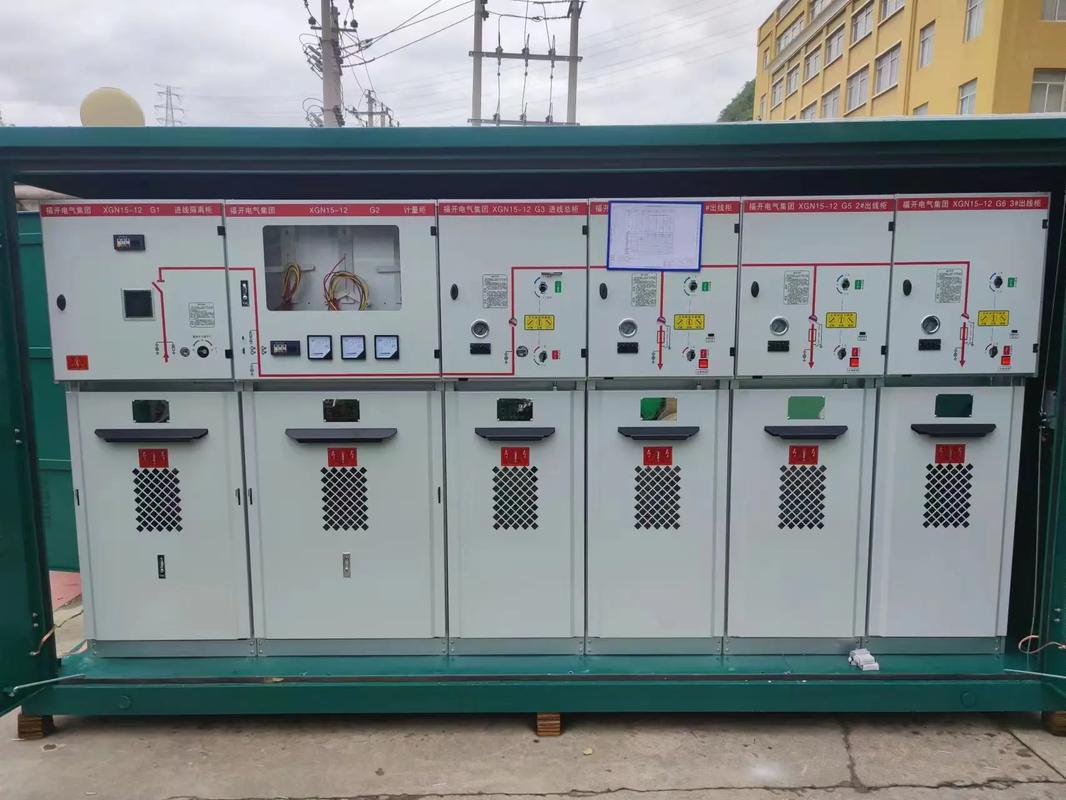

Sous-station de distribution urbaine. Une configuration typique est composée de trois modules : deux modules d'alimentation en anneau (interrupteurs-sectionneurs) et un module de protection de transformateur (fusible). Celui-ci assure la connexion en anneau et alimente un transformateur de distribution local. Dans certains réseaux, une configuration à quatre modules avec un module de protection de transformateur supplémentaire est utilisée lorsque deux transformateurs sont installés sur le même site.

Réseau de collecteurs de parcs éoliens. Les transformateurs d'éoliennes sont généralement protégés par des modules à fusibles dans des RMU installés à la base de chaque éolienne ou en petits groupes. Les alimentations annulaires RMU connectent plusieurs turbines en série ou en boucle à la sous-station collectrice. La fréquence de commutation peut être plus élevée que dans la distribution urbaine en raison des cycles démarrage-arrêt des turbines. Pour les éléments de commutation, les ampoules à vide à haute endurance mécanique sont préférées.

Bâtiment commercial ou centre de données. Lorsque la RMU alimente une installation en production sur site ou en alimentation double, un module coupleur de bus peut être nécessaire pour gérer l'interconnexion entre deux sources. Les modules de protection de transformateur équipés de disjoncteurs plutôt que de fusibles sont parfois préférés pour leur capacité à être réinitialisés à distance et pour une coordination plus facile avec la protection en aval.

Infrastructure critique. Pour les hôpitaux, les aéroports et les installations industrielles à processus continu, les configurations RMU doivent prendre en charge une coordination sélective et offrir la possibilité d'isoler une section défectueuse sans interrompre l'alimentation des sections saines. La redondance dans la configuration du chargeur en anneau, de telle sorte qu'aucun défaut de câble ne puisse interrompre l'intégralité de l'alimentation, doit être conçue dans la topologie en anneau, et pas seulement dans la spécification RMU.

Conformité aux normes et documentation

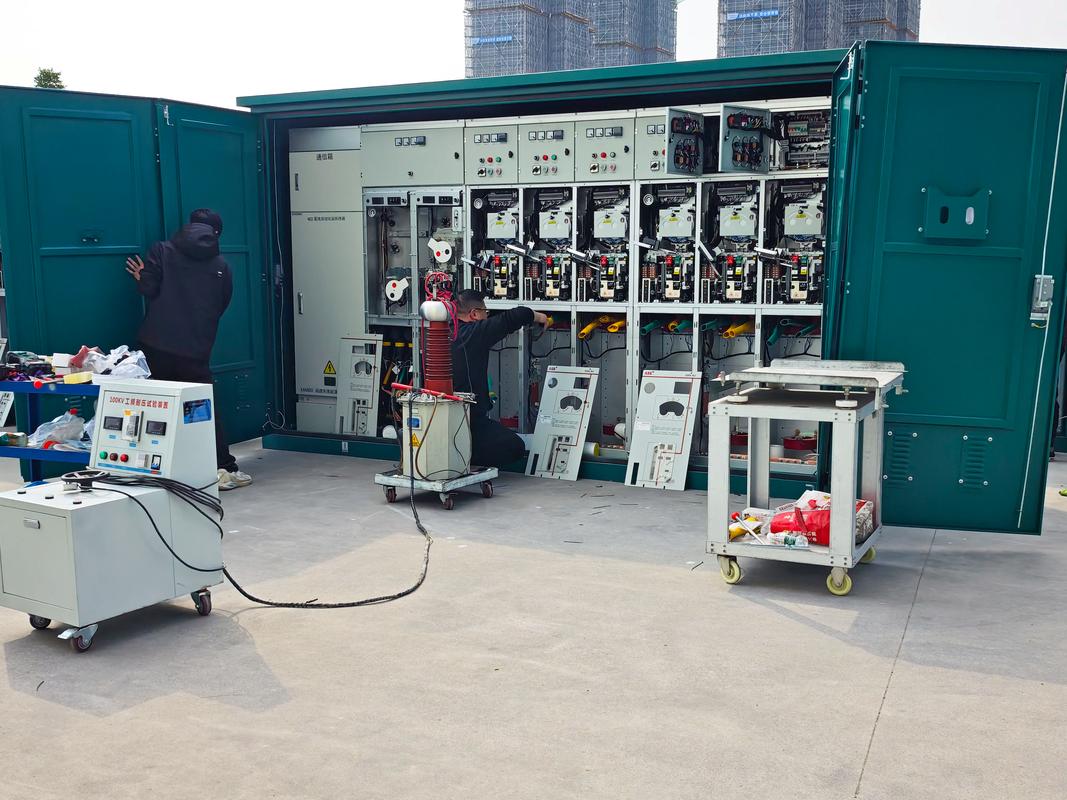

Les tests de type conformes à la norme CEI 62271-200 constituent l'exigence minimale pour les RMU sur les marchés internationaux. Le programme d'essais de type couvre les essais diélectriques, l'échauffement, la tenue aux courts-circuits, la classification de l'arc interne et l'endurance mécanique. Les ingénieurs doivent demander les rapports d'essais de type complets, et non des certificats récapitulatifs, et doivent vérifier que la configuration testée correspond à la configuration proposée.

Au-delà des tests de type, le package de documentation fait partie du produit. Rapports de tests de routine de l'usine pour chaque module. Une déclaration de conformité aux réglementations applicables, y compris le règlement européen sur les gaz fluorés pour les équipements sans SF₆. Un manuel d'installation et d'utilisation qui décrit avec précision les exigences de maintenance, ou leur absence, pour la conception spécifique.

COTENELE fournit des certificats d'essai de type CEI 62271-200, des rapports d'essais de routine et une documentation complète avec chaque devis RMU. La documentation est disponible au stade de l'appel d'offres, permettant aux ingénieurs-conseils et aux évaluateurs des services publics de terminer leur examen technique avant l'attribution du contrat.

Conclusion

La sélection d'une RMU est un exercice de réflexion sur toute la durée de vie de l'équipement : où il sera installé, ce qu'on lui demandera de faire, comment il sera entretenu et comment le réseau qui l'entoure pourrait changer. Le bon choix n’est pas nécessairement celui dont le prix d’achat est le plus bas. C'est celui qui minimise le coût total de possession sur trois décennies tout en offrant la fiabilité, la sécurité et la flexibilité opérationnelle qu'exige l'application.

Pour les ingénieurs préparant une spécification RMU, la séquence de décisions est claire. Commencez par l’environnement d’application. Déterminez les fonctions du module requises. Sélectionnez une technologie d’isolation qui répond aux réglementations environnementales actuelles et prévisibles. Vérifiez les notes par rapport aux conditions du site. Comprendre les exigences de maintenance de la conception choisie. Confirmez que la documentation et les preuves de conformité sont disponibles avant de passer la commande.

COTENELE prend en charge ce processus avec des RMU sans SF₆ testées et prêtes à la production, configurées selon le schéma unifilaire du projet. Notre équipe d'ingénierie est disponible pour examiner les exigences des applications, recommander des configurations de modules et fournir des dossiers de documentation complets pour la soumission des offres.
