Quels facteurs les ingénieurs doivent-ils prendre en compte lors de la sélection d'un appareillage de commutation moyenne tension ?

Introduction : une décision qui fait écho depuis des décennies

Le choix d’un appareillage moyenne tension n’est pas une transaction. Il s'agit d'une décision de conception qui façonnera la sécurité électrique, la flexibilité opérationnelle et le budget de maintenance d'une installation pendant vingt à trente ans. Contrairement aux composants qui peuvent être remplacés lors d’un arrêt de routine, l’appareillage de commutation est structurel. Une fois les jeux de barres installés, les panneaux boulonnés ensemble et les câbles terminés, la modification de la configuration de l'équipement devient un projet d'investissement majeur.

Pourtant, sous la pression des délais des projets, la sélection des appareillages se réduit souvent à vérifier quelques paramètres sur une fiche technique et à comparer les prix. Cette approche ne tient pas compte des facteurs qui déterminent réellement si l'équipement fonctionnera de manière fiable tout au long de sa durée de vie, restera conforme aux réglementations en évolution et s'adaptera aux changements dans le profil de charge électrique de l'installation.

Cet article identifie les facteurs que les ingénieurs expérimentés prennent en compte lors de la sélection d'un appareillage moyenne tension : pas seulement les paramètres qui apparaissent sur une plaque signalétique, mais aussi les considérations opérationnelles, réglementaires et de cycle de vie qui séparent une spécification performante de celle qui crée des problèmes plus tard.

Premier facteur : comprendre l'application avant d'examiner l'équipement

L’erreur la plus courante lors de la sélection d’un appareillage de commutation est de commencer par le catalogue de l’équipement avant de bien comprendre l’application. La séquence correcte commence par une définition claire de ce que l'appareillage doit faire, et pas seulement de ce à quoi il doit résister.

Une ligne d'alimentation entrante desservant un transformateur public a des exigences fondamentalement différentes de celles d'une ligne de départ alimentant un gros moteur. Le disjoncteur entrant voit relativement peu d'opérations mais doit se coordonner avec la protection du service public en amont. Le départ moteur subit des démarrages et des arrêts fréquents, peut nécessiter une protection contre les surtensions et nécessite un système de protection qui fait la distinction entre un appel de démarrage et un véritable défaut. Spécifier le même disjoncteur pour les deux applications sans tenir compte de ces différences entraîne des déclenchements intempestifs, une maintenance excessive ou une protection inadéquate.

L'environnement d'exploitation façonne également la spécification. Les installations intérieures dans des salles électriques propres et climatisées permettent de concevoir des équipements qui tomberaient en panne rapidement dans des environnements extérieurs ou industriels difficiles. Un panneau d'appareillage conçu pour une salle électrique de centre de données, avec sa température stable et sa faible humidité, n'a pas les mêmes spécifications qu'un panneau destiné à une plate-forme offshore ou à une installation solaire dans le désert. La condensation, le brouillard salin, la poussière en suspension dans l'air et les variations extrêmes de température imposent chacun des exigences de conception auxquelles la spécification doit répondre.

Les heures d'ingénierie consacrées à la définition de l'application avant le début de la recherche d'équipement ne sont jamais perdues. Il s’agit de l’assurance la moins chère contre une erreur de spécification qui s’aggrave au fil des décennies d’exploitation.

Deuxième facteur : la technologie de commutation de base

Le choix de la technologie du disjoncteur détermine le caractère fondamental de l'appareillage : son profil de maintenance, ses caractéristiques de sécurité et son empreinte environnementale.

Les disjoncteurs à vide sont devenus la norme pour les applications moyenne tension de 3,3 kV à 40,5 kV. Les raisons sont bien connues : l'ampoule à vide éteint l'arc à l'intérieur d'une bouteille en céramique scellée qui ne nécessite aucun entretien pendant toute sa durée de vie. Il n’y a pas d’huile à tester, filtrer ou remplacer. Il n’y a aucun gaz à fuir ou à surveiller. L'interrupteur est indifférent à la source du courant de défaut qu'il doit interrompre, ce qui le rend bien adapté aux réseaux à forte pénétration des énergies renouvelables où les caractéristiques de défaut peuvent différer de celles de la production synchrone traditionnelle.

Les disjoncteurs SF₆, autrefois courants dans les applications moyenne tension, sont désormais en retrait. Le règlement européen sur les gaz fluorés a interdit la mise sur le marché européen de nouveaux appareils de commutation SF₆ jusqu'à 24 kV, et des restrictions similaires progressent à l'échelle mondiale. Même là où les réglementations ne sont pas encore entrées en vigueur, l’orientation politique est claire. La spécification d'un équipement SF₆ aujourd'hui crée une responsabilité future en matière de conformité et des coûts opérationnels croissants pour la manipulation du gaz, la détection des fuites et une éventuelle récupération en fin de vie.

La question pratique pour les ingénieurs n’est pas de savoir s’il faut choisir l’interruption du vide : ce débat est en grande partie réglé. La question est de savoir quelle conception spécifique de disjoncteur à vide et quel fabricant répond le mieux aux exigences du projet en matière d'endurance mécanique, de capacité de coupure et de compatibilité avec la configuration de panneau choisie.

Troisième facteur : paramètres cotés et leurs marges

Les paramètres évalués sur une fiche technique d'appareillage de commutation (tension, courant, pouvoir de coupure en court-circuit) constituent les critères d'entrée minimaux. Ce qui différencie une spécification robuste d'une spécification marginale est la marge entre la valeur nominale et l'état de fonctionnement réel.

La tension nominale doit dépasser la tension nominale du système en tenant compte des surtensions temporaires lors de défauts ou d'événements de commutation. Un système de 12 kV peut connaître des tensions transitoires considérablement supérieures à la valeur nominale. La tension de tenue à la fréquence industrielle et la tension de tenue aux chocs de foudre de l'appareillage de commutation doivent s'adapter à ces conditions avec marge, et pas seulement répondre à la norme minimale.

Le courant continu nominal mérite une attention particulière car il est souvent sous-spécifié. Les valeurs nominales indiquées sur la plaque signalétique supposent des conditions ambiantes spécifiques : généralement 40 °C maximum, avec un plafond d'altitude de 1 000 mètres. Si l'installation se trouve dans une région où les températures ambiantes dépassent régulièrement 40°C, ou à une altitude supérieure à 1 000 mètres où un air plus raréfié réduit l'efficacité du refroidissement, le courant nominal doit être réduit. Un disjoncteur de 1 250 A installé à 3 000 mètres ne peut être capable de transporter que 1 050 A en continu. Si la charge est proche de la valeur nominale dans des conditions standard, elle dépassera la capacité déclassée dans les conditions réelles du site.

Le pouvoir de coupure en court-circuit doit être comparé au niveau de défaut calculé au point d'installation, et non à une valeur standard tirée d'une spécification de projet précédente. Les réseaux urbains avec une densité de charge élevée et de multiples connexions de transformateurs peuvent produire des niveaux de défauts qui surprennent les ingénieurs habitués à des systèmes moins densément interconnectés. Une étude de court-circuit réalisée pour l'installation spécifique, utilisant les données du système actuel et la génération future projetée, constitue la seule base fiable pour spécifier ce paramètre.

Le courant de tenue de courte durée (le courant que le disjoncteur doit transporter en position fermée pendant une durée spécifiée pendant qu'un dispositif en aval élimine le défaut) est tout aussi important pour la coordination sélective. Si un disjoncteur d'alimentation est destiné à traverser un défaut pendant qu'un disjoncteur en amont se déclenche, sa valeur nominale de courte durée doit correspondre à cette exigence. La négligence de ce paramètre entraîne des déclenchements en cascade et une prolongation inutile des pannes.

Facteur quatre : matériau d'isolation et conformité environnementale

Le milieu qui assure l'isolation diélectrique entre les phases et à la terre est devenu une décision dont les dimensions réglementaires, environnementales et opérationnelles s'étendent bien au-delà des performances électriques.

Les appareillages isolés dans l’air restent la technologie la plus simple et la plus utilisée. Il utilise l'air ambiant comme milieu isolant, avec un espacement physique entre les phases fournissant la rigidité diélectrique. L’isolation de l’air est bien comprise, ne nécessite aucune manipulation particulière et n’impose aucune responsabilité environnementale. Le compromis est la taille : les panneaux isolés à l'air sont plus grands que leurs équivalents isolés au gaz, ce qui est important dans les applications où l'espace est restreint ou coûteux.

Les appareils de commutation isolés au gaz SF₆, qui ont dominé les installations compactes moyenne tension pendant des décennies, sont désormais progressivement supprimés par la réglementation. Pour les nouveaux projets en Europe et sur d'autres marchés réglementés, SF₆ n'est pas une option pour les équipements jusqu'à 24 kV. Même pour les classes de tension plus élevées, l’orientation politique est claire. Les ingénieurs doivent spécifier des alternatives sans SF₆, à moins qu'une exemption spécifique ne s'applique et ait été vérifiée.

L'isolation à l'air sec et à l'azote est devenue le principal substitut au SF₆ dans les équipements isolés au gaz. Les deux gaz ont un potentiel de réchauffement climatique nul. Les deux sont non toxiques et ne nécessitent aucune manipulation particulière en fin de vie. Le réservoir scellé en acier inoxydable utilisé dans les appareillages modernes isolés à l'air sec ou au N₂ est rempli en usine et scellé à vie : pas de surveillance de la pression, pas de remplissage et aucun entretien lié au gaz pendant toute la durée de vie de l'équipement.

L'isolation solide, utilisant l'encapsulation de résine époxy des pièces sous tension, offre une autre voie sans SF₆. Il élimine entièrement le gaz, ce qui le rend attrayant pour les environnements difficiles et les installations à espace limité. Le compromis est que les conceptions à isolation solide sont moins flexibles lorsqu'une reconfiguration est nécessaire.

Aujourd'hui, pour les ingénieurs qui spécifient des appareillages de commutation, la décision en matière de matériau d'isolation est de plus en plus simple : choisissez une technologie sans SF₆, vérifiez que le fabricant a effectué des essais de type conformément aux normes CEI applicables et confirmez que la documentation prend en charge les allégations de conformité environnementale.

Facteur cinq : configuration fixe ou amovible

Le choix entre une construction fixe et amovible est fondamentalement une décision sur la manière dont la maintenance sera effectuée tout au long de la durée de vie de l'équipement.

L'appareillage de commutation fixe est doté de disjoncteurs et d'interrupteurs montés en permanence dans le panneau. Il est de conception plus simple, son coût initial est inférieur et nécessite moins de composants mécaniques susceptibles de tomber en panne. Le compromis est que toute maintenance sur le dispositif de commutation nécessite la mise hors tension de l'ensemble de la section de bus. Pour les installations où des fenêtres de panne sont disponibles et où le coût des temps d'arrêt est gérable, un appareillage de commutation fixe peut être un choix approprié.

L'appareillage de commutation amovible permet de monter le disjoncteur sur un camion qui peut être installé et retiré du panneau. Lorsque le disjoncteur est en position connectée, il est entièrement engagé dans les circuits primaire et secondaire. Il peut être débroché vers une position de test où le circuit primaire est déconnecté mais les circuits secondaires restent connectés pour le test. Il peut être entièrement retiré dans une position isolée pour maintenance ou remplacement. Cette configuration permet d'entretenir ou de remplacer un disjoncteur sans mettre le jeu de barres hors tension, ce qui est essentiel dans les installations où les temps d'arrêt sont extrêmement coûteux ou où un fonctionnement continu est requis contractuellement.

La configuration débrochable impose des exigences mécaniques supplémentaires. Le camion doit s'aligner précisément avec le panneau. Les contacts principaux doivent s'engager avec une pression de contact constante. Les verrouillages mécaniques qui empêchent les erreurs de fonctionnement (déverrouillage d'un disjoncteur fermé, fermeture d'un disjoncteur en position intermédiaire) doivent fonctionner de manière fiable sur des milliers d'opérations. Ce ne sont pas des caractéristiques qui peuvent être vérifiées à partir d’une photographie. Ils nécessitent une précision de fabrication qui vient de l’expérience et de la discipline du contrôle qualité.

Pour les applications critiques (centres de données, installations industrielles à processus continu, hôpitaux), la configuration débrochable est généralement le bon choix malgré son coût initial plus élevé. La capacité d’entretenir ou de remplacer un disjoncteur sans arrêter le bus est une capacité qui s’amortit dès la première utilisation.

Facteur six : protection, contrôle et communication

Un disjoncteur sans relais de protection est un interrupteur sans intelligence. Le choix des systèmes de protection, de contrôle et de communication est aussi important que le choix du disjoncteur lui-même.

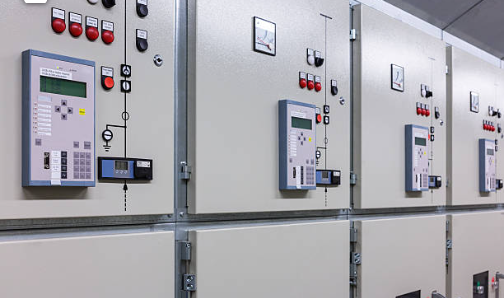

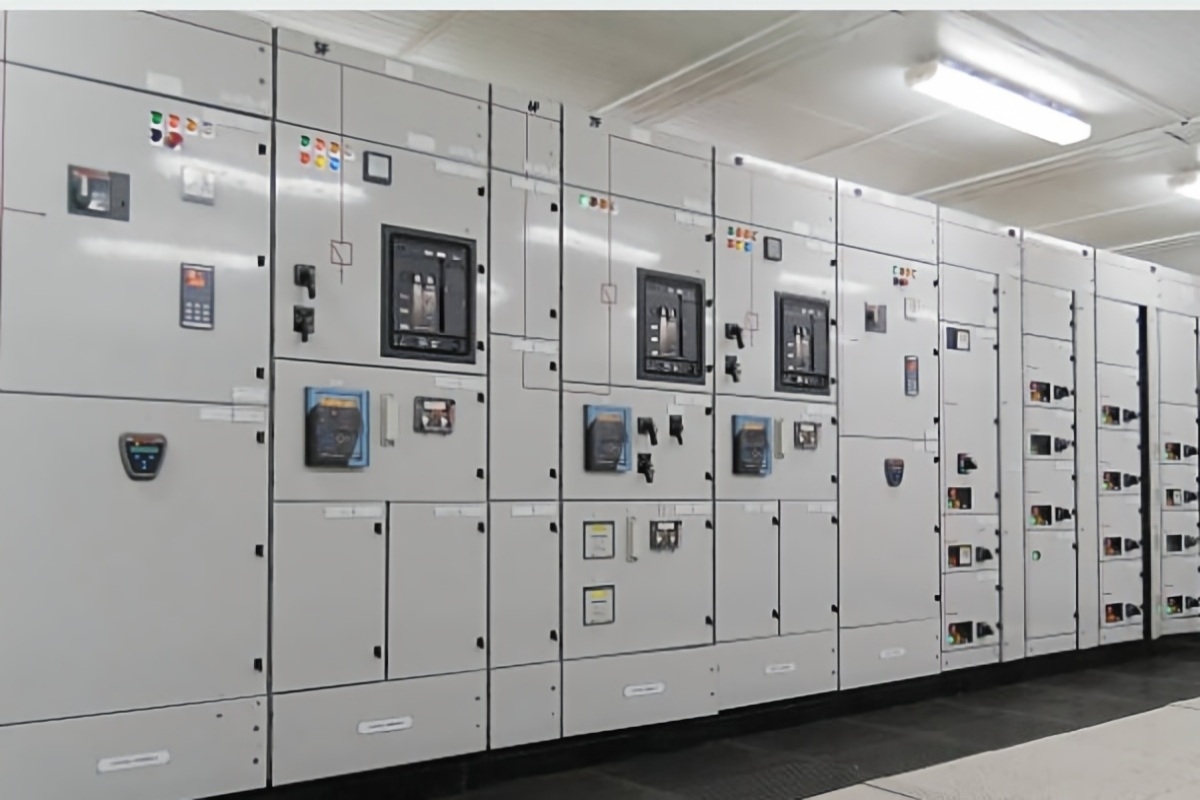

Les relais de protection numériques modernes offrent des capacités qui vont bien au-delà de la protection de base contre les surintensités et les défauts à la terre. Ils peuvent faire la distinction entre différents types de défauts, stocker des enregistrements de formes d'onde pour une analyse post-événement et communiquer avec les systèmes SCADA ou de gestion de l'énergie en amont via CEI 61850, Modbus ou d'autres protocoles. Pour un ingénieur, spécifier un relais doté des fonctions de protection adaptées à l'application (protection du moteur, différentiel du transformateur, gestion des lignes) est une tâche qui nécessite de comprendre à la fois l'équipement protégé et les options de configuration du relais.

L'interface de communication est de plus en plus importante. Un panneau d'appareillage de commutation capable de signaler son propre état (position du disjoncteur, événements de protection, état de l'équipement) réduit le besoin d'inspection physique et permet une maintenance basée sur l'état. Pour un service public disposant de centaines de sous-stations ou un opérateur de centre de données gérant plusieurs installations, cette fonctionnalité réduit directement les coûts opérationnels.

L’alimentation auxiliaire pour la protection et le contrôle doit être soigneusement étudiée. La plupart des relais de protection et bobines de déclenchement modernes fonctionnent sur alimentation CC, généralement 110 V ou 220 V CC, fournie par un système de batterie de station. La batterie, le chargeur et le panneau de distribution CC font partie intégrante du système de protection. Si la batterie de la station tombe en panne, les relais de protection perdent leur puissance et les disjoncteurs ne se déclenchent pas en cas de défaut. Il ne s’agit pas d’un scénario hypothétique : il a provoqué des incidents réels au cours desquels une panne n’a pas été résolue parce que le système de protection était sombre.

Facteur sept : configuration du jeu de barres et architecture du système

La disposition des jeux de barres au sein de l'appareillage de commutation détermine la façon dont l'énergie circule dans le système et comment le système se comporte en cas de panne d'un composant.

Un jeu de barres unique constitue la configuration la plus simple et la moins coûteuse. Tous les départs entrants et sortants se connectent à un bus commun. Si le bus tombe en panne ou si l'unique transformateur entrant est perdu, toutes les charges connectées perdent de l'alimentation. Cette configuration est adaptée lorsque les conséquences d'une panne totale sont tolérables.

Un jeu de barres sectionné ajoute un disjoncteur de coupleur de bus qui peut diviser le bus en deux sections alimentées indépendamment. Si un transformateur ou une section de bus tombe en panne, le coupleur se ferme et le transformateur sain alimente les deux sections. Les charges subissent une brève interruption pendant le transfert. Il s'agit de la configuration la plus courante pour les installations de complexité moyenne.

Une configuration de liaison principale utilise deux sections de bus indépendantes, chacune avec son propre disjoncteur d'arrivée principal et son propre transformateur, avec un disjoncteur de liaison normalement ouvert entre elles. Les systèmes de transfert automatique peuvent mettre un terme à l’égalité quelques secondes après avoir détecté une perte d’approvisionnement de part et d’autre. Cette configuration offre une plus grande fiabilité et est standard pour les installations critiques.

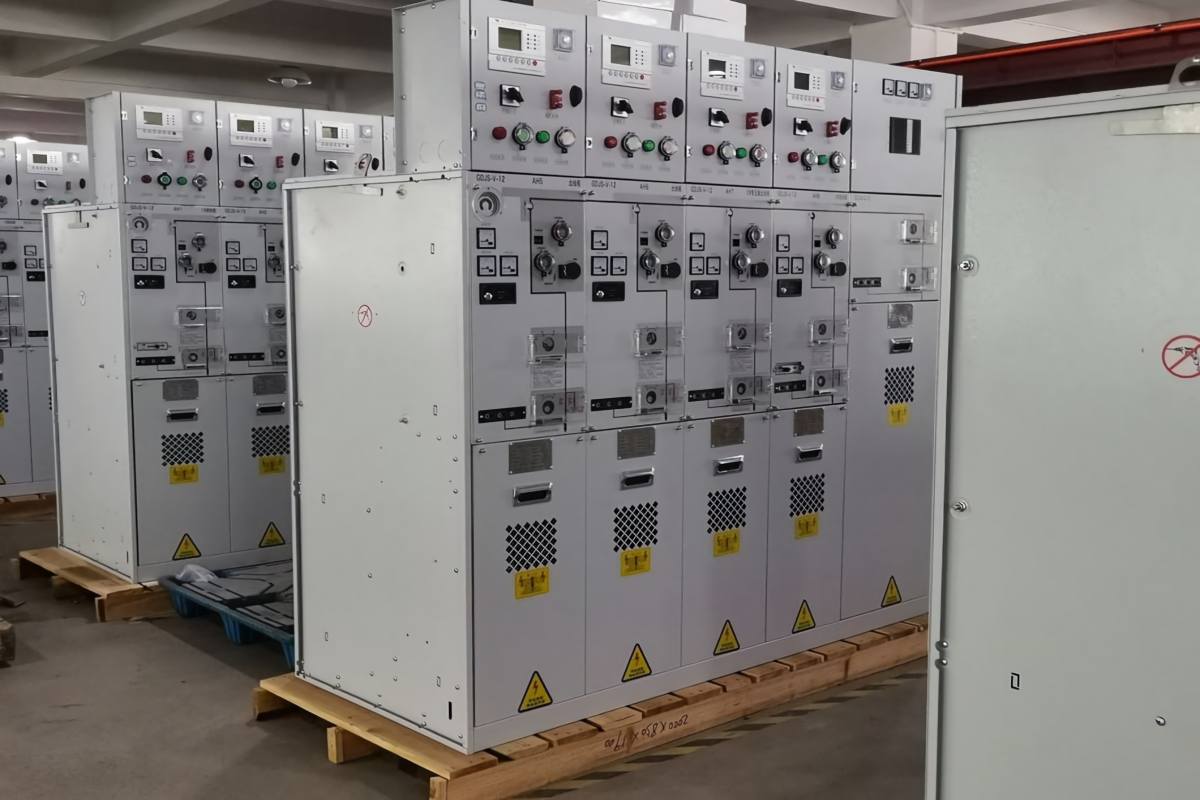

Une configuration d'unité principale en anneau connecte plusieurs panneaux d'appareillage de commutation en boucle fermée. Le pouvoir peut circuler dans les deux sens autour de l’anneau. Un défaut de câble entre deux panneaux peut être isolé sans interrompre l’alimentation d’une charge. Cette configuration est la norme pour les réseaux de distribution urbains, les campus universitaires et les systèmes de capteurs de parcs éoliens.

La configuration du jeu de barres doit être sélectionnée en fonction des exigences de fiabilité de l'installation, et non d'une spécification par défaut reportée d'un projet précédent. Une analyse de fiabilité prenant en compte le coût des temps d'arrêt, la probabilité de défaillance des composants et le temps requis pour la réparation ou le remplacement constitue une base rationnelle pour cette décision.

Facteur huit : conformité aux normes et documentation

Les essais de type selon CEI 62271-200 constituent l'exigence minimale pour les appareillages de commutation moyenne tension sur les marchés internationaux. Mais « testé de type » est un terme qui est utilisé de manière vague. La question que les ingénieurs devraient se poser n'est pas "cet équipement a-t-il été testé de type" mais "pouvez-vous fournir les rapports complets d'essais de type d'un laboratoire indépendant accrédité par la CEI, dès maintenant ?"

Un fabricant ayant effectué le programme de tests complet partagera les certificats sans hésitation. Un fabricant qui utilise des expressions telles que « conception vérifiée selon les normes CEI » ou « rapports de tests en cours » indique que les documents n'existent pas encore. Pour les projets où l'équipement sera examiné par un consultant ou un ingénieur des services publics, cette distinction est importante.

Au-delà des tests de type, le package de documentation qui accompagne l'appareillage de commutation fait partie du produit. Rapports de tests de routine de l'usine pour chaque panneau. Une déclaration de conformité à la réglementation applicable. Une liste de référence des installations. Pour les projets européens, documentation démontrant la conformité au règlement européen sur les gaz fluorés si l'équipement est sans SF₆. Ces documents doivent être disponibles au stade de l'appel d'offres et non après la passation de la commande. Il est peu probable qu’un fournisseur qui ne peut pas les fournir au stade de l’enquête les fournisse rapidement par la suite.

Facteur neuf : capacité du fabricant et support à long terme

L'appareillage de commutation n'est pas une marchandise. La capacité d'ingénierie du fabricant, la discipline de contrôle qualité et l'engagement à long terme envers la gamme de produits affectent directement les performances de l'équipement et la disponibilité du support tout au long de sa durée de vie.

La qualité de fabrication se manifeste dans des détails qui ne sont pas visibles dans une brochure. La consistance des moulages de poteaux en résine époxy. L’alignement des mécanismes débrochables du camion. Le cheminement et l'étiquetage du câblage de commande dans le compartiment basse tension. Il s'agit de résultats dépendants du processus et qui reflètent la culture de production du fabricant, et pas seulement sa capacité de conception.

Le support à long terme est important car les appareillages restent en service pendant des décennies. Disponibilité des pièces de rechange, assistance technique pour la configuration des relais de protection et capacité de fournir des panneaux supplémentaires adaptés à l'installation existante : ce sont des considérations qui deviennent importantes des années après la commande initiale.

Une visite d’usine en dit plus à un ingénieur sur un fabricant que n’importe quel ensemble de documents. Parcourir la chaîne de production révèle l'outillage, les procédures de tests, les points de contrôle qualité et le niveau général d'organisation qui détermineront la cohérence des équipements livrés. Si une visite d'usine n'est pas possible, demander des photographies détaillées de la chaîne de production, des installations de test et des commandes récemment exécutées fournit des informations utiles.

Conclusion

La sélection d'un appareillage moyenne tension nécessite de regarder au-delà de la fiche technique pour tenir compte du contexte d'application, de l'environnement opérationnel, du cadre réglementaire et des capacités du fabricant. Les paramètres sur la plaque signalétique constituent le point de départ et non la ligne d'arrivée.

Un ingénieur qui a défini les exigences de l'application, vérifié les niveaux de défaut, sélectionné une technologie d'isolation conforme aux réglementations actuelles et prévisibles, choisi la configuration qui prend en charge la philosophie de maintenance de l'installation, spécifié les systèmes de protection et de communication appropriés pour l'installation et qualifié un fabricant avec une capacité de production éprouvée et une préparation à la documentation - cet ingénieur a effectué le travail qui empêche l'apparition de problèmes cinq, dix ou vingt ans après la mise en service.

COTENELE assiste les ingénieurs tout au long du processus de spécification avec des appareillages testés de type, des packages de documentation complets et un accès direct à notre équipe d'ingénierie. Nos disjoncteurs à vide et nos unités principales en anneau sans SF₆ sont destinés aux services publics, aux centres de données, aux développeurs d'énergies renouvelables et aux acheteurs industriels sur plusieurs continents. Que vous ayez besoin d'une configuration standard ou d'une solution personnalisée, nous fournissons les données techniques et le support applicatif pour vous aider à spécifier en toute confiance.
