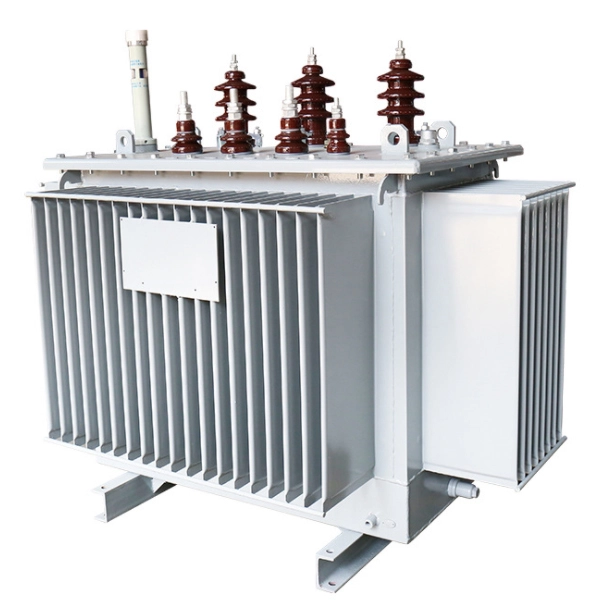

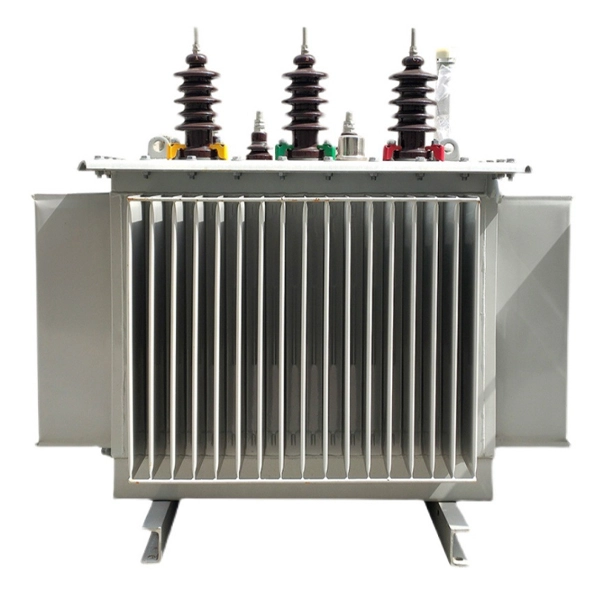

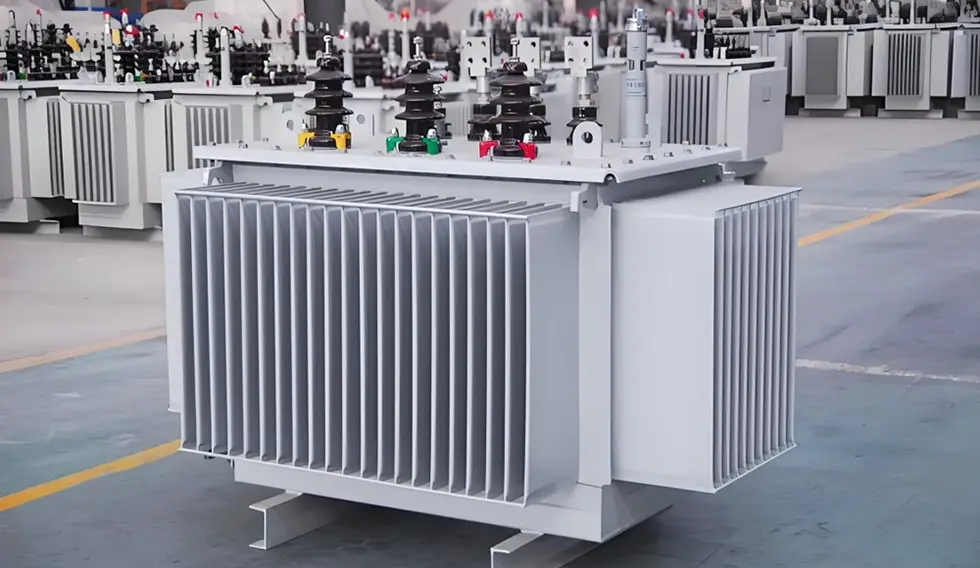

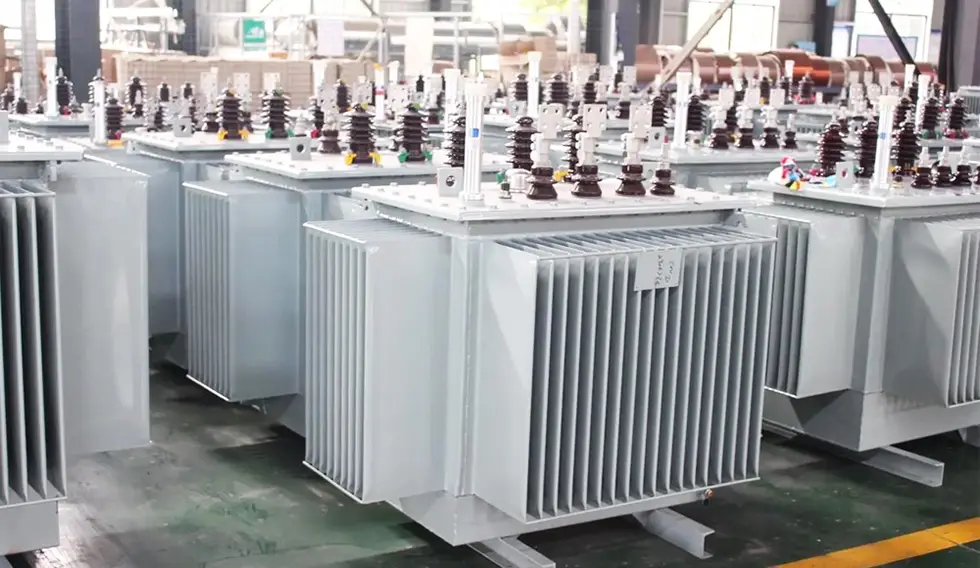

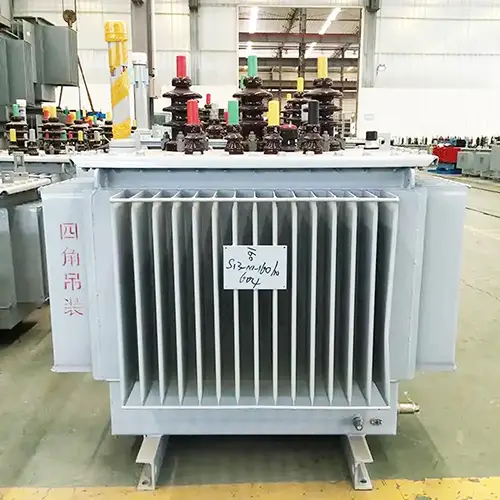

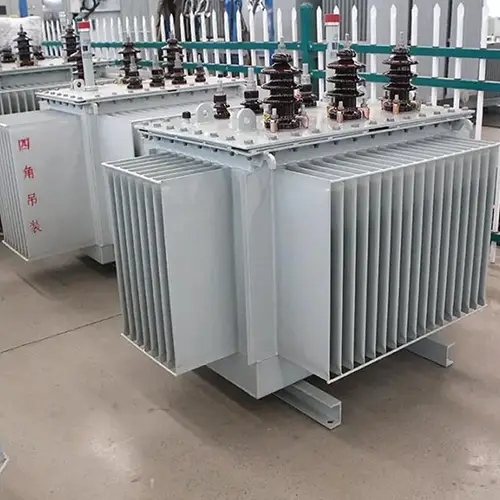

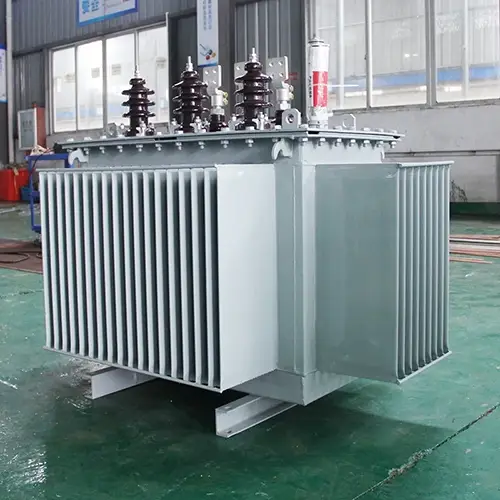

Transformateur électrique de type immergé dans l'huile 20KV

Le transformateur électrique est l'un des produits fabriqués par Cotenele. NotreTransformateur électrique de type immergé dans l'huile 20KVest un dispositif de distribution d'énergie qui abaisse le niveau de tension de 20 kV à basse tension (généralement 0,4 kV). Il est largement utilisé dans les systèmes de distribution 20 kV. À mesure que les réseaux électriques sont améliorés, le système 20 kV offre des avantages significatifs par rapport au système 10 kV : pour la même puissance transmise, le courant de ligne est réduit de 50 % et les pertes d'énergie de ligne sont réduites de 75 %, ce qui entraîne des économies d'énergie et une expansion de capacité remarquables. Les transformateurs électriques de type immergé dans l'huile 20KV sont principalement utilisés dans les réseaux de distribution d'énergie, les entreprises industrielles et minières, les bâtiments commerciaux et civils et d'autres scénarios.

Principaux paramètres techniques

Classement du produit

Les transformateurs de distribution immergés dans l'huile de 20 kV peuvent être classés selon les critères suivants :

1. Par nombre de phases

Transformateurs monophasés : plage de capacité 5kVA -160kVA

Transformateurs triphasés : plage de capacité 30kVA -2500kVA

2. Par matériau de base

Transformateurs en acier au silicium : les modèles incluent les séries S11, S13, S20 et S22

Transformateurs en alliage amorphe : les modèles incluent les séries SBH15, SBH21, SBH25 ; leurs pertes à vide sont environ la moitié de celles des transformateurs en acier au silicium de la même classe d'efficacité énergétique

3. Par cote d'efficacité énergétique

Produits milieu à haut de gamme : séries S13, S20, S22 et alliages amorphes

Produits bas de gamme : série S11

4. Par méthode de changement de prise

Changement de prise hors circuit (sans charge) : nécessite une mise hors tension pour un réglage manuel

Changement de prise en charge : permet le réglage sous tension (disponible sur certains modèles)

5. Par type d'enceinte de réservoir

Type entièrement scellé, type conventionnel, etc.

Champ d'application des transformateurs de distribution immergés dans l'huile de 20 kV

Les transformateurs de distribution immergés dans l'huile de 20 kV sont principalement utilisés dans les scénarios suivants :

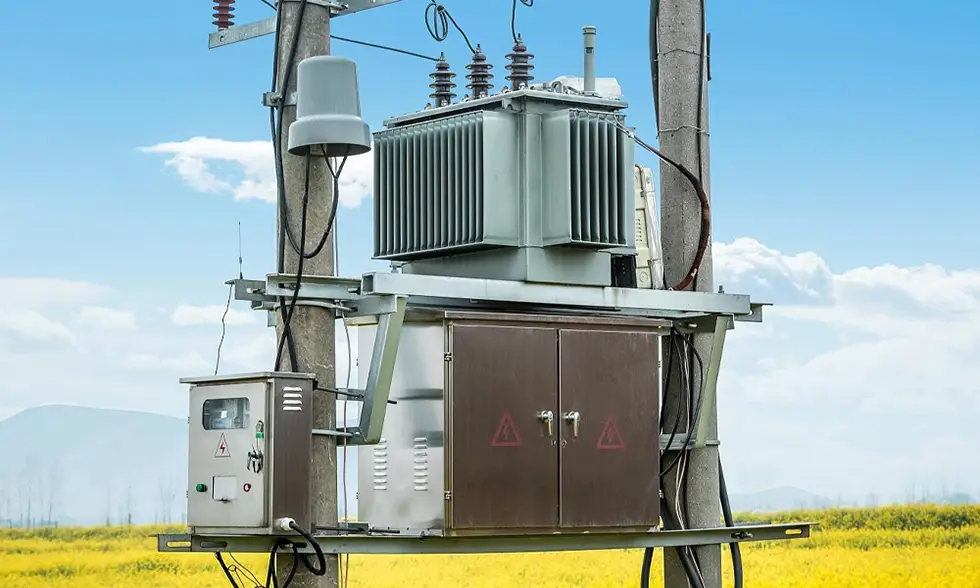

1. Réseaux de distribution d'énergie :réseaux de distribution urbains et ruraux, lignes de distribution 20kV

2. Entreprises industrielles et minières :pétrole, métallurgie, chimie, textile, industrie légère, etc.

3. Bâtiments commerciaux et résidentiels :complexes commerciaux, immeubles de bureaux, quartiers résidentiels

4. Environnements spéciaux :endroits très poussiéreux, contaminés par de l'huile ou des substances chimiques

5. Applications de commutation bi-tension :certains modèles peuvent fonctionner sur des systèmes 10 kV ou 20 kV en basculant entre les niveaux de tension

Principe de fonctionnement

Le principe de fonctionnement d'un transformateur de distribution immergé dans l'huile de 20 kV est l'induction électromagnétique :

1. Lorsque la tension alternative est appliquée à l'enroulement primaire (côté haute tension, 20 kV), le courant alternatif traverse l'enroulement et génère un flux magnétique alternatif dans le noyau de fer.

2. Ce flux alternatif relie simultanément les enroulements primaire et secondaire (côté basse tension, généralement 0,4 kV).

3. Selon la loi de l’induction électromagnétique, les forces électromotrices sont induites dans les deux enroulements.

4. Étant donné que les deux enroulements ont un nombre de tours différent, les tensions induites diffèrent en conséquence : le rapport des tours est égal au rapport des tensions.

5. La chaleur générée pendant le fonctionnement est transférée à travers l'huile isolante jusqu'à la paroi du réservoir, puis dissipée dans l'air ambiant via des ailettes de refroidissement (ou des panneaux ondulés).

Comment choisir le transformateur électrique de puissance approprié

1. Sélection de la capacité

- Calculer la charge totale connectée de tous les équipements et installations électriques (généralement à l'exclusion des charges de lutte contre l'incendie).

- La puissance apparente compensée sert de base au choix de la capacité du transformateur et du nombre d'unités.

- Généralement, le facteur de charge du transformateur doit être maintenu à environ 85 %.

- Évitez les transformateurs surdimensionnés ou les surcharges.

2. Sélection du modèle

- Série S11 : produits bas de gamme, adaptés aux applications à faibles exigences d'efficacité énergétique.

- Série S13/S20/S22 : produits économes en énergie de milieu à haut de gamme.

- Série en alliage amorphe (SBH15, etc.) : pertes à vide extrêmement faibles, idéales pour les applications avec de longs temps d'inactivité et une forte importance accordée aux économies d'énergie.

3. Autres considérations

- Environnement d'installation (intérieur/extérieur)

- Exigences de classement en matière de protection incendie

- Nécessité d'une commutation bi-tension (compatibilité 10kV/20kV)

- Méthode de changement de prise (hors circuit ou en charge)

- Contraintes budgétaires et de coûts

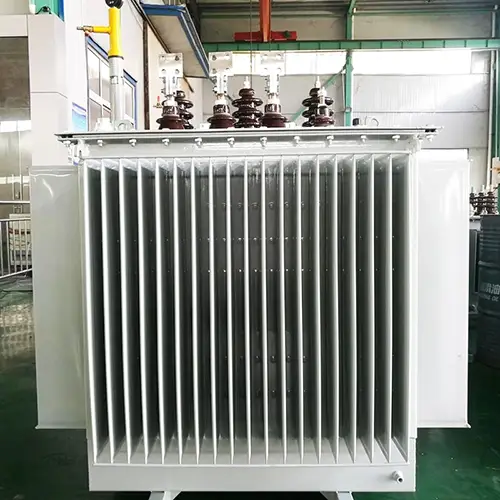

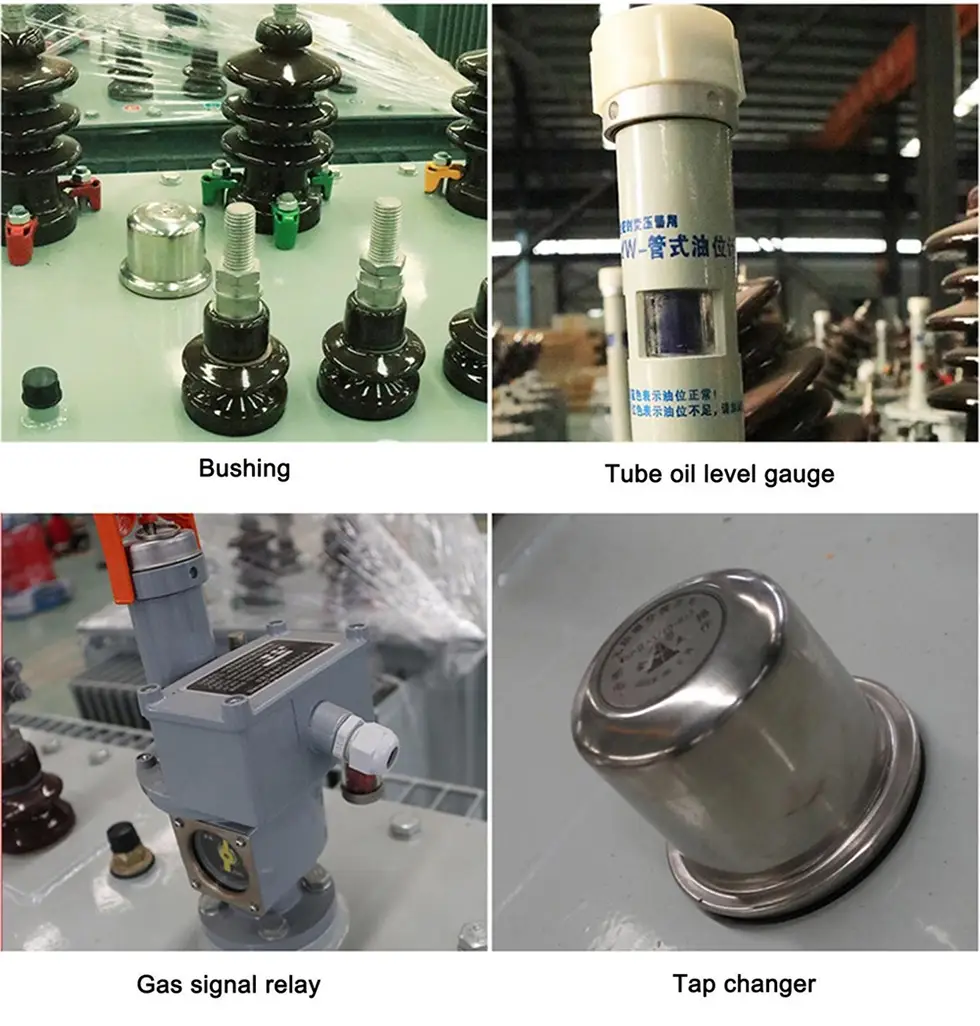

Détails des produits

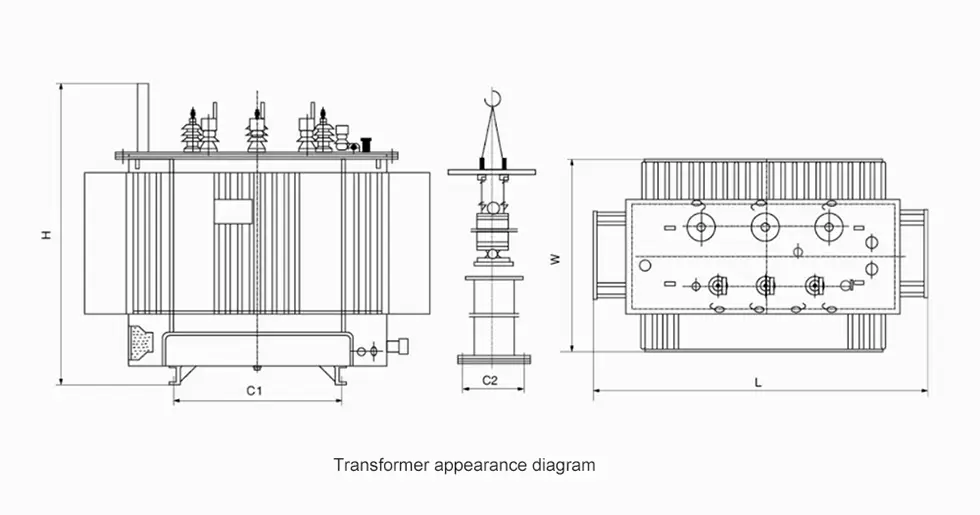

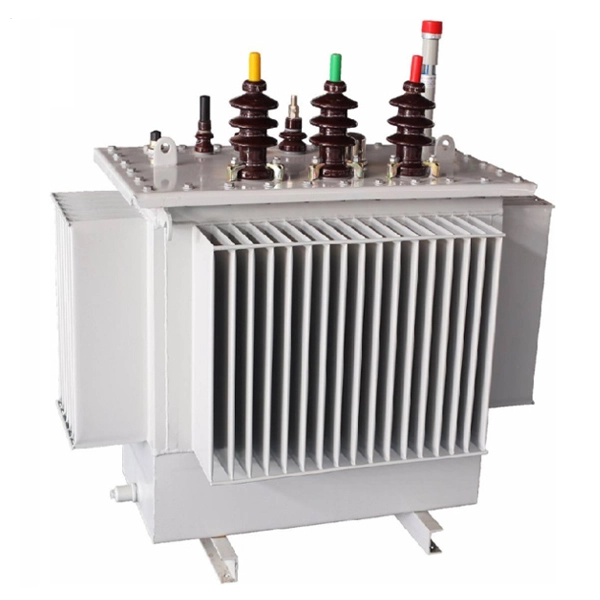

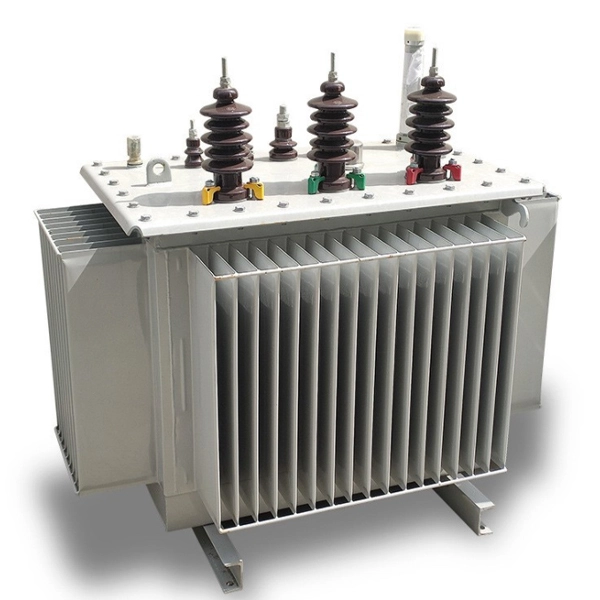

Apparence et dimensions des produits

Avis de commande

Lors de la passation d'une commande, le modèle du produit, la capacité nominale, la tension nominale haute et basse tension, la plage de prises haute tension, le nombre de phases, la fréquence et le numéro du groupe de connexion doivent être fournis.

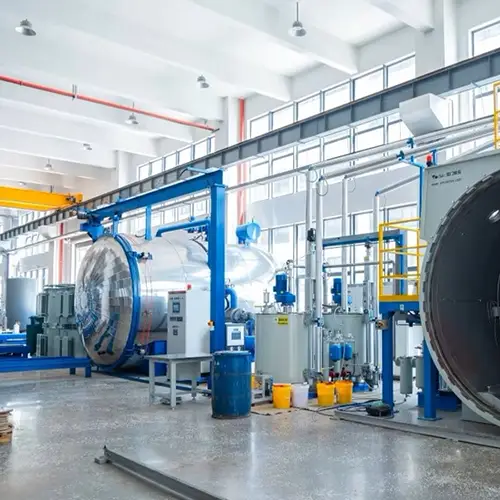

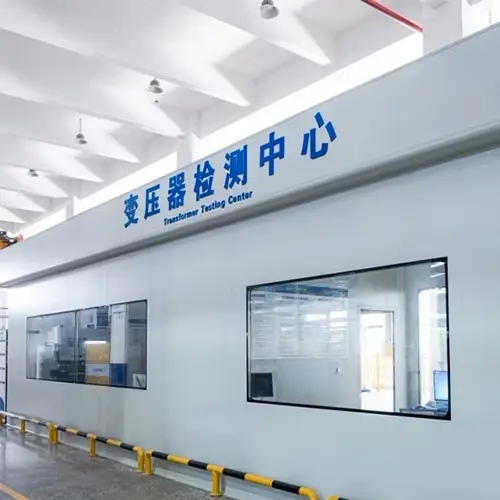

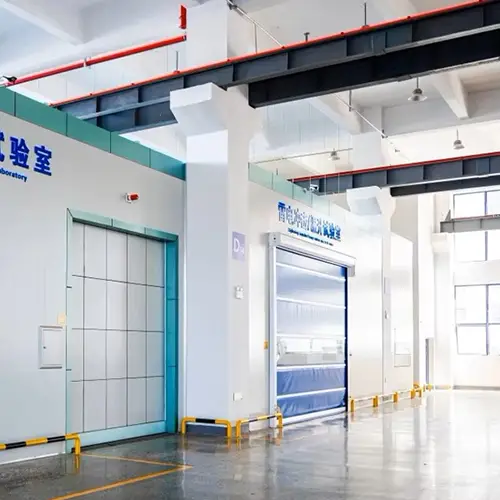

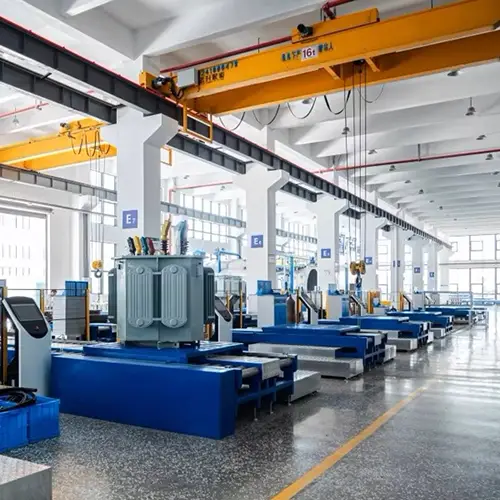

Atelier et centre d'essais

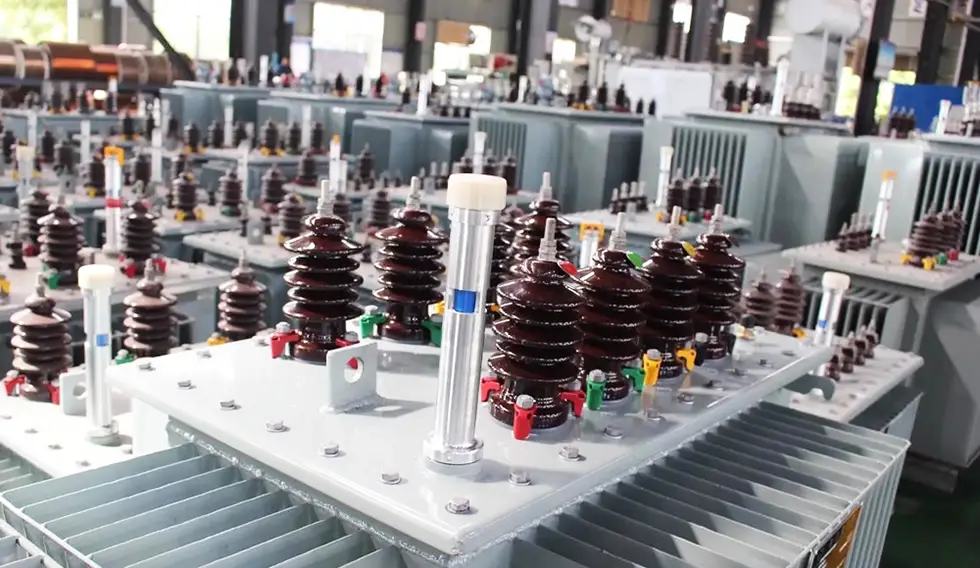

Exposition de produits
