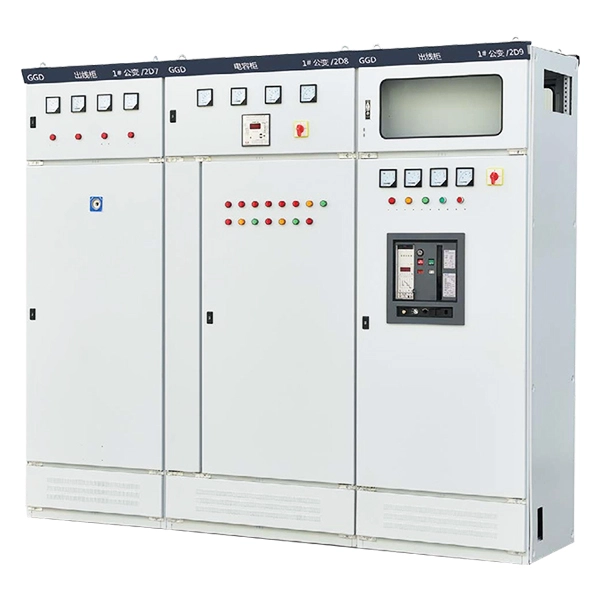

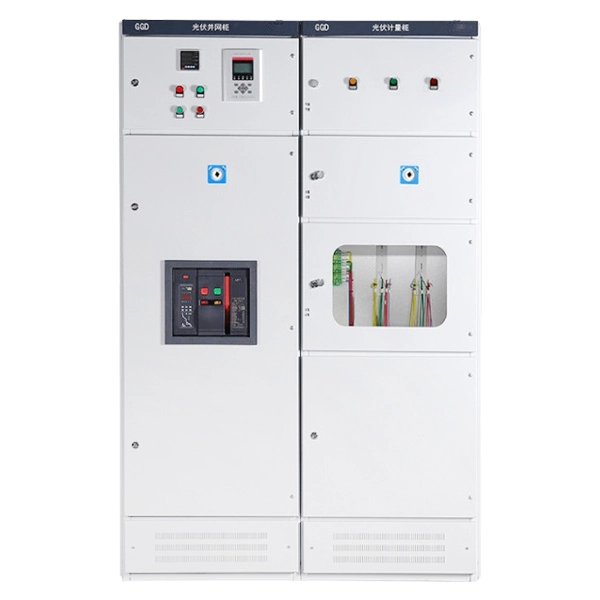

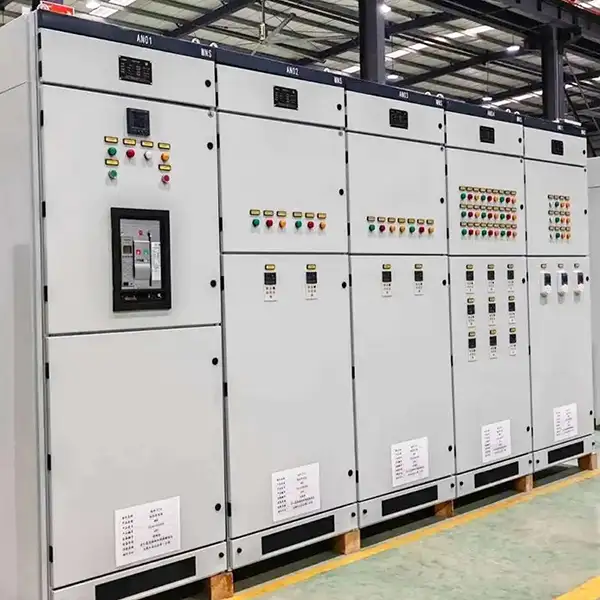

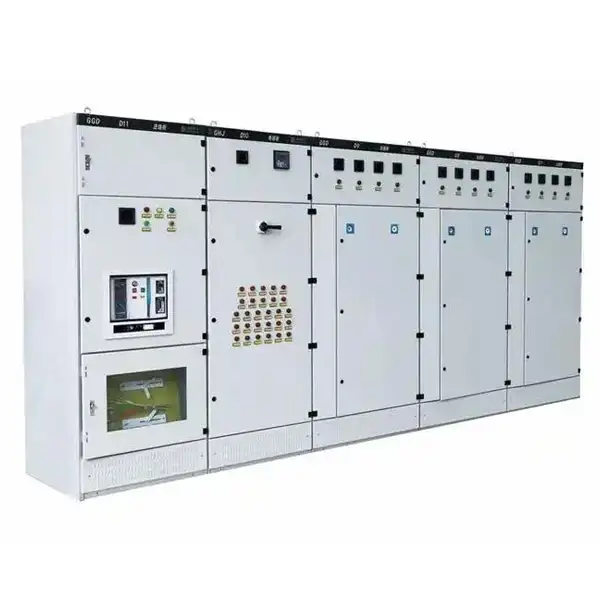

Panneau BT de mécanisme basse tension GGD

Cotenele est un grand fabricant et exportateur d'équipements électriques basse tension. Le panneau BT d'appareillage de commutation basse tension GGD est un appareil électrique fabriqué par nos soins. Il s'agit d'une armoire de distribution de type fixe largement utilisée dans les systèmes électriques de 380 V à 660 V. Construit en acier formé à froid 8MF avec des trous de montage modulaires, il dispose d'une ventilation naturelle via des fentes de refroidissement supérieures et inférieures pour une dissipation efficace de la chaleur. Cette série comprend trois modèles : GGD1 (1 000 A/15 kA), GGD2 (1 500 A/30 kA) et GGD3 (3 150 A/50 kA), leurs degrés de protection vont de IP30 à IP54.

Les interrupteurs basse tension de la série GGD sont différents des types débrochables tels que GCS ou MNS, ils nécessitent une maintenance hors tension mais offrent une solution plus simple et plus économique. Leurs applications typiques des appareillages GGD comprennent les installations industrielles, les bâtiments commerciaux, les centres de données et les projets d'infrastructure. Cette série d'appareillages basse tension est conforme aux normes professionnelles nationales telles que GB72511, JB/T9961 et IEC61439 ect.

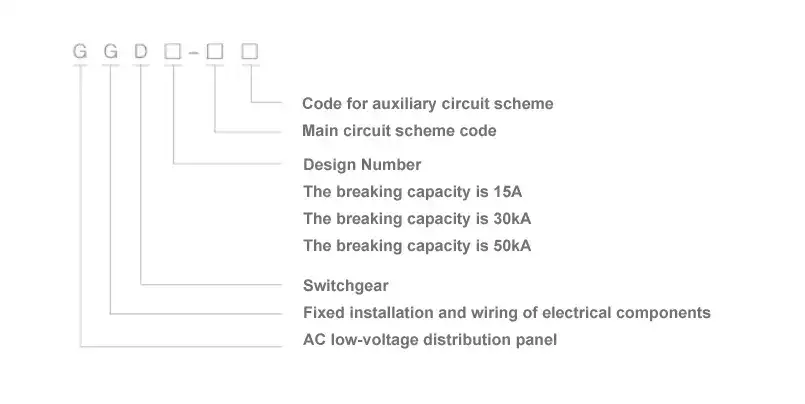

Modèle et significations

Principaux paramètres techniques

Conditions de travail

Le panneau BT d'appareillage de commutation basse tension Cotenele GGD convient aux environnements d'exploitation suivants :

1. La température de l'air ambiant ne doit pas dépasser +40°C ni descendre en dessous de -5°C, et la température moyenne sur une période de 24 heures ne doit pas être supérieure à +35°C.

2. Conditions atmosphériques : L'air doit être propre. L'humidité relative ne doit pas dépasser 50 % à une température maximale de +40 °C. Une humidité relative plus élevée est autorisée à des températures plus basses, par exemple 90 % à +20 °C, à condition de tenir dûment compte de l'éventuelle formation occasionnelle de condensation résultant des variations de température.

3. L'altitude ne doit pas dépasser 2 000 mètres au-dessus du niveau de la mer.

4. Cet appareil peut être transporté et stocké dans une plage de températures allant de -25°C à +55°C et peut être exposé à des températures allant jusqu'à +70°C pendant de courtes périodes (ne dépassant pas 24 heures). Sous de telles températures extrêmes, l'unité ne subira aucun dommage irréversible et devra être capable de fonctionner normalement dans des conditions standard.

5. Si les conditions de fonctionnement ci-dessus ne peuvent pas être respectées, le problème doit être résolu par négociation entre l'utilisateur et le fabricant.

6. Lorsque cette unité doit être utilisée sur des plates-formes de forage et de production pétrolières offshore ou dans des centrales nucléaires, un accord technique distinct doit être conclu.

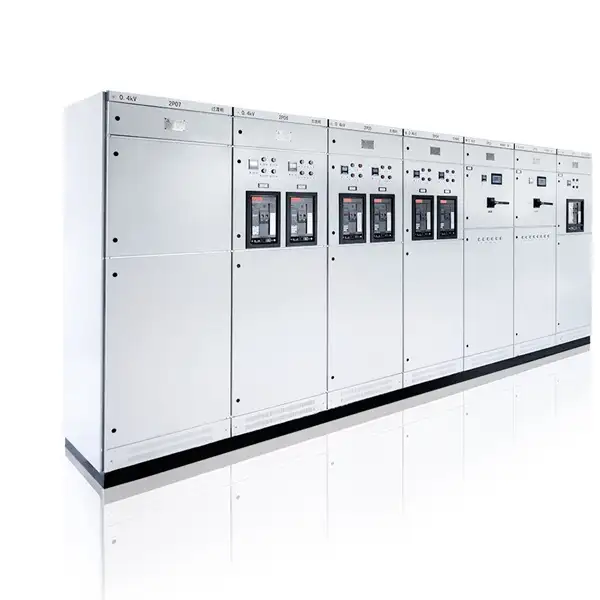

Quelles sont les caractéristiques structurelles du tableau basse tension GGD ?

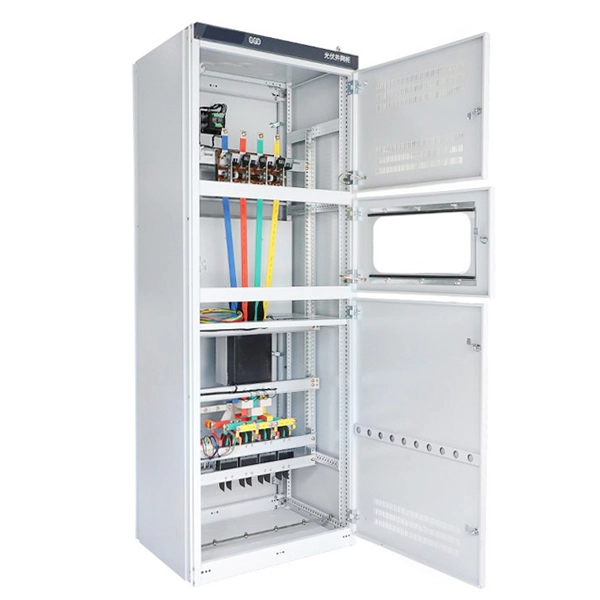

1. Structure globale du Cabinet

L'armoire de distribution CA basse tension GGD adopte une conception d'armoire universelle. Son cadre est assemblé à partir d'acier 8MF formé à froid par soudure partielle. Pour garantir la précision et la qualité de l'armoire, toutes les pièces structurelles et composants auxiliaires dédiés sont fournis par des fabricants désignés d'acier profilé. Les composants du panneau adoptent une conception modulaire et comportent des trous de montage pour 20 modules, ce qui offre une grande polyvalence. Cela permet à l'usine d'effectuer une pré-production, raccourcissant considérablement le cycle de fabrication et améliorant l'efficacité du travail.

2. Conception de dissipation thermique

En termes de dissipation thermique, l'appareillage basse tension GGD exploite pleinement la ventilation naturelle. L'air frais entre continuellement par les fentes au bas de l'armoire et monte naturellement dans l'enceinte relativement scellée, formant un chemin de ventilation dégagé, qui peut éliminer efficacement la chaleur de l'intérieur du panneau basse tension sans avoir besoin d'énergie supplémentaire, ce qui permettra d'obtenir un refroidissement efficace.

3. Esthétique et design extérieur

Du point de vue du style extérieur, l'armoire GGD répond aux exigences de la conception de produits industriels modernes. La méthode du nombre d’or est utilisée pour déterminer les dimensions globales de l’armoire et la division de ses différentes sections. En conséquence, l’ensemble de l’appareillage est bien proportionné, attrayant et d’apparence rafraîchissante.

4. Porte d'armoire et charnières

La porte de l'armoire est reliée au cadre au moyen de charnières mobiles à pivot, ce qui rend l'installation et le retrait très pratiques. Une bande d'étanchéité en caoutchouc en forme de montagne est intégrée le long du bord plié de la porte. Lorsque la porte est fermée, la bande d'étanchéité subit une certaine compression, ce qui non seulement empêche l'impact direct entre la porte et l'armoire, mais améliore également efficacement l'indice de protection de la porte.

5. Système de protection de mise à la terre

Pour la protection de mise à la terre, la porte de l'instrument contenant les composants électriques est connectée de manière fiable au cadre à l'aide de fils de cuivre toronnés. Dans le même temps, toutes les pièces de montage internes sont reliées au cadre via des vis moletées. De cette manière, l'ensemble de l'armoire forme un système de protection de mise à la terre complet et continu, garantissant la sécurité du personnel d'exploitation et de maintenance.

6. Revêtement de surface

La surface de l’armoire est finie avec une peinture de cuisson polyester à texture orange. Ce revêtement offre une forte adhérence et une bonne texture, tout en donnant à l'ensemble du meuble un ton doux et mat qui évite efficacement l'éblouissement. Cela améliore non seulement l'apparence du produit, mais crée également un environnement visuel plus confortable pour le préposé en service.

7. Couvercle supérieur et anneaux de levage

Il y a quatre anneaux de levage aux quatre coins du dessus du panneau GGD. Ces anneaux de levage sont utilisés pour le levage et le transport, facilitant la manipulation et le positionnement de l'équipement. Le couvercle supérieur du panneau est amovible, cette conception permet à l'utilisateur de le détacher pour un assemblage et un réglage pratiques des jeux de barres principaux sur site si nécessaire.

8. Indice de protection

Le degré de protection standard du panneau basse tension GGD est IP30, ce qui répond aux exigences de la plupart des environnements intérieurs. Si l'environnement d'exploitation de l'utilisateur nécessite des niveaux de protection plus élevés ou différents, il peut choisir d'autres niveaux de protection allant de IP20 à IP40 pour s'adapter aux différentes conditions de travail.

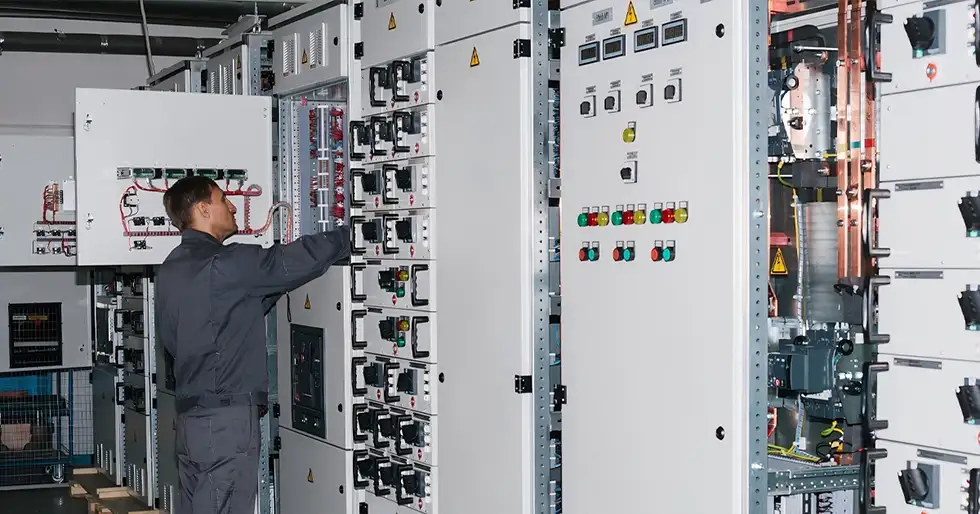

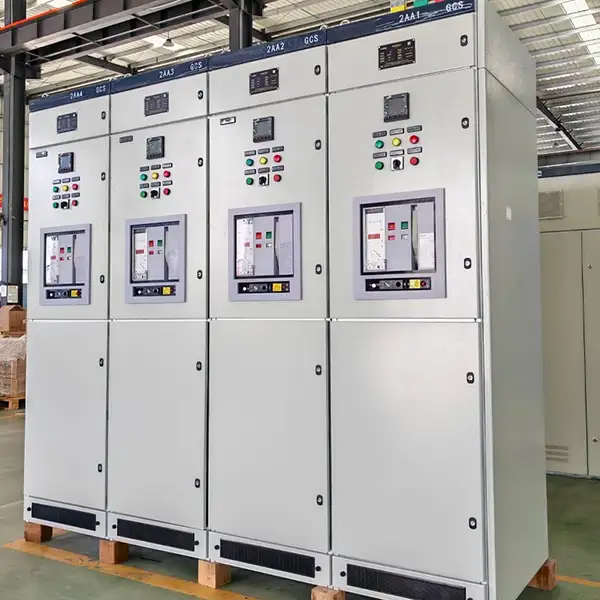

Appareillage basse tension GGD Appareillage de type débrochable VS

Sélection et précautions

Le choix du bon panneau BT pour appareillage de commutation basse tension GGD est essentiel pour la sécurité du système :

Faites correspondre les paramètres de base : tout d'abord, sélectionnez le modèle approprié tel que GGD1, GGD2, GGD3, en fonction du courant de charge réel et du courant de court-circuit. nous conseillons de prévoir une marge de 20% pour le courant.

Installation et dissipation thermique : pour les applications à courant élevé, par exemple supérieur à 3 200 A, envisagez d'augmenter la profondeur du panneau, par exemple les armoires de sortie supérieures peuvent nécessiter une profondeur de 1 200 mm. Maintenez un espace libre minimum de 800 mm devant et derrière le panneau basse tension pour l'accès à la maintenance.

Adaptabilité à l'environnement : Pour les environnements à haute température, forte humidité ou poussiéreux, choisissez un modèle avec une classe de protection plus élevée par exemple IP40.

Fonctionnalité et extension : confirmez la nécessité de transmettre des données, par exemple la surveillance de l'alimentation, et prévoyez suffisamment d'espace pour les besoins d'une expansion future.

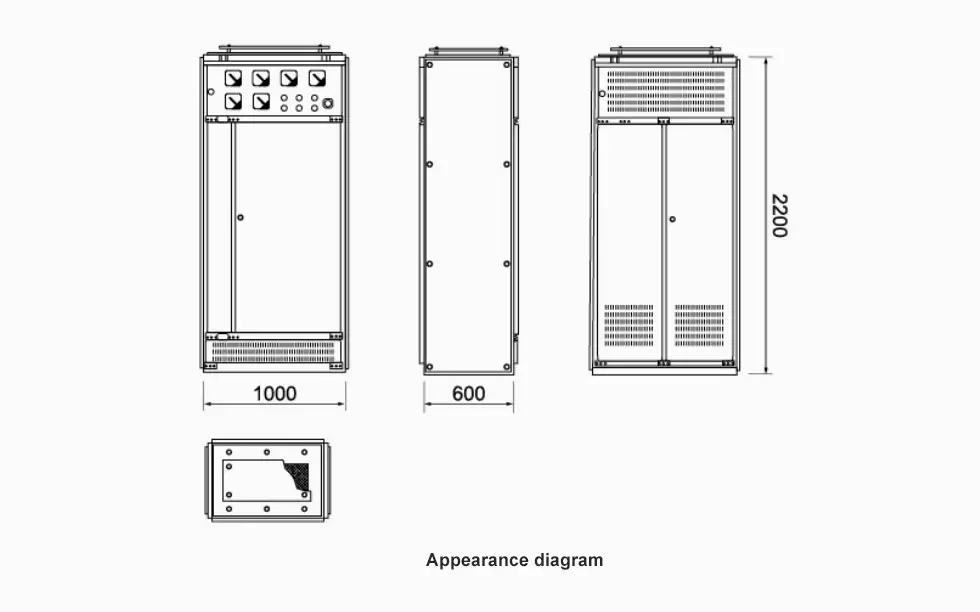

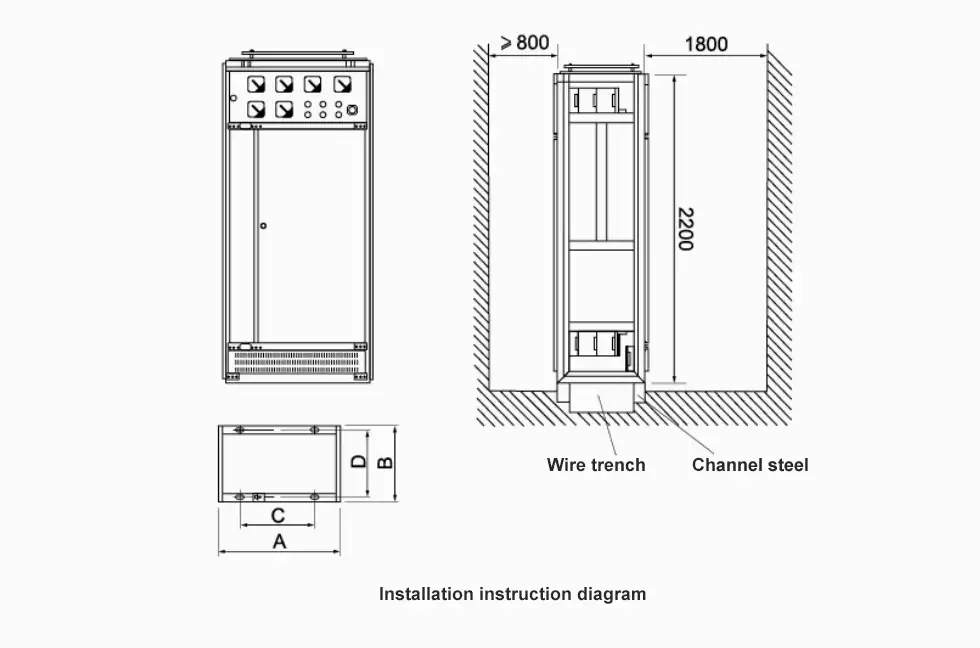

Schéma d'instruction d'apparence et d'installation

Force de fabrication du Cotenele

Cotenele International Trade (Wenzhou) Co., Ltd exploite une installation de production indépendante couvrant plus de 30 000 mètres carrés à Yueqing, dans la province du Zhejiang, connue comme la capitale électrique de Chine.

Nous nous concentrons sur la fabrication et l’exportation de :

• Appareillage basse tension

• Appareillage moyenne tension

• Appareillage à isolation gazeuse (GIS)

• Unités principales en anneau (RMU)

• Sous-stations préfabriquées

• Disjoncteurs à vide

• Interrupteurs-sectionneurs

• Sectionneurs

• Transformateurs de puissance

Notre entreprise a obtenu :

• Certification du système de gestion de la qualité ISO9001

• Certification du système de gestion environnementale ISO14001

• Certification du système de gestion de la santé et de la sécurité au travail ISO45001

Nous avons participé à plusieurs projets à grande échelle, notamment :

• Projets éoliens offshore

• Centrales photovoltaïques

• Systèmes d'alimentation électrique ferroviaire

• Sous-stations 110kV

• Projets internationaux d'énergie minière

• Projets d'infrastructures hydroélectriques

Ces véritables applications d'ingénierie nous aident en permanence à optimiser la fiabilité des produits et l'adaptabilité sur le terrain.

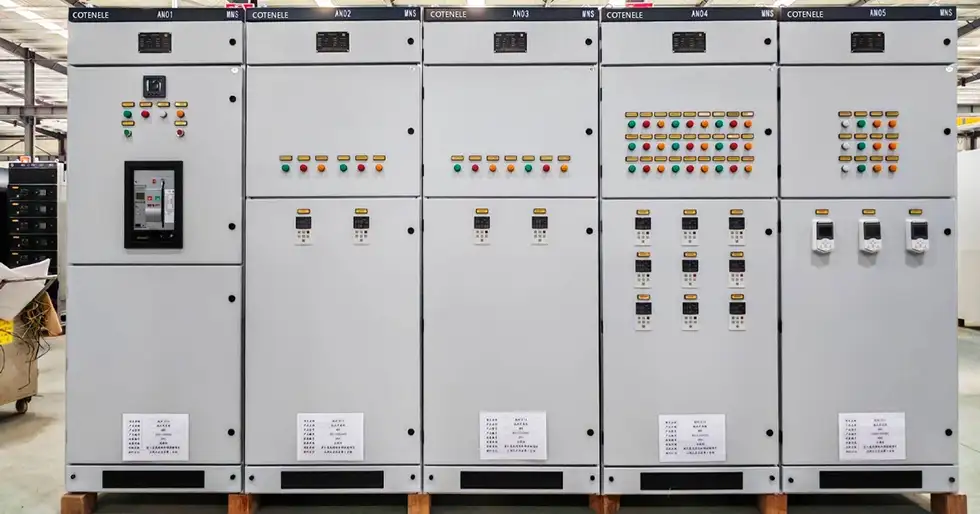

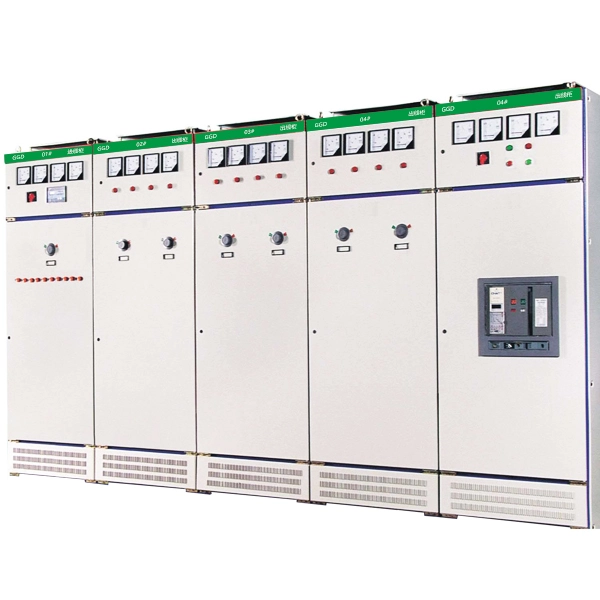

Exposition de produits
