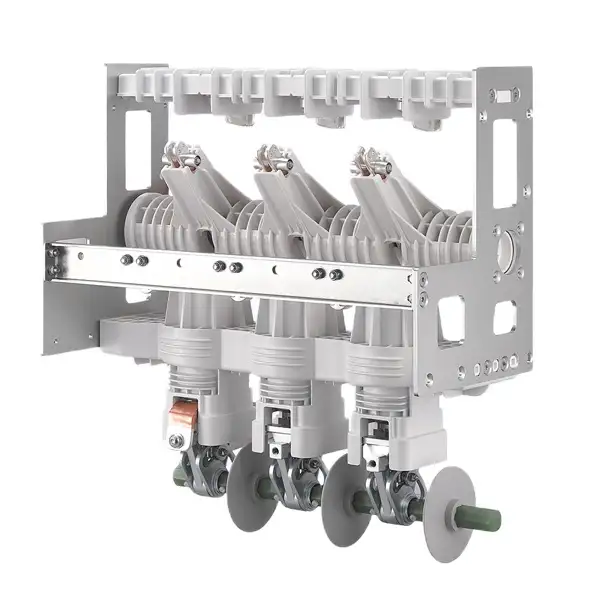

Disjoncteur à vide 11KV MV avec interrupteur isolateur

Le courant de tenue de courte durée du circuit principal répond aux exigences de 20 kA (4 s) et 25 kA (3 s), la durée de vie mécanique du disjoncteur à vide est plus de 10 000 fois et la durée de vie mécanique de l'interrupteur d'isolement est plus de 3 000 fois. Le courant de tenue à court terme de l'interrupteur de mise à la terre atteint 20 kA (4 s) et la durée de vie mécanique est de 3 000 fois.

Le disjoncteur à vide MV de type 11KV KDSV-12D/630-20-S avec interrupteur isolateur est généralement utilisé dans les systèmes de distribution et de contrôle d'énergie moyenne tension. Cette combinaison de disjoncteur à vide et d'isolateur utilisait la capacité supérieure d'extinction d'arc et l'entretien presque gratuit des ampoules à vide avec la fonction de sécurité importante d'un espace d'isolation visible fourni par le sectionneur.

Ce disjoncteur à vide est souvent utilisé pour les installations intérieures dans les systèmes de distribution d'énergie CA triphasé de 3 kV à 40,5 kV, 50/60 Hz. Ce dispositif électrique est très important dans les appareillages de commutation modernes, qui peuvent garantir la sécurité opérationnelle, la fiabilité du système et une gestion efficace de l'énergie dans les applications exigeant des commutations fréquentes, une endurance élevée et des équipements sans entretien et sans huile.

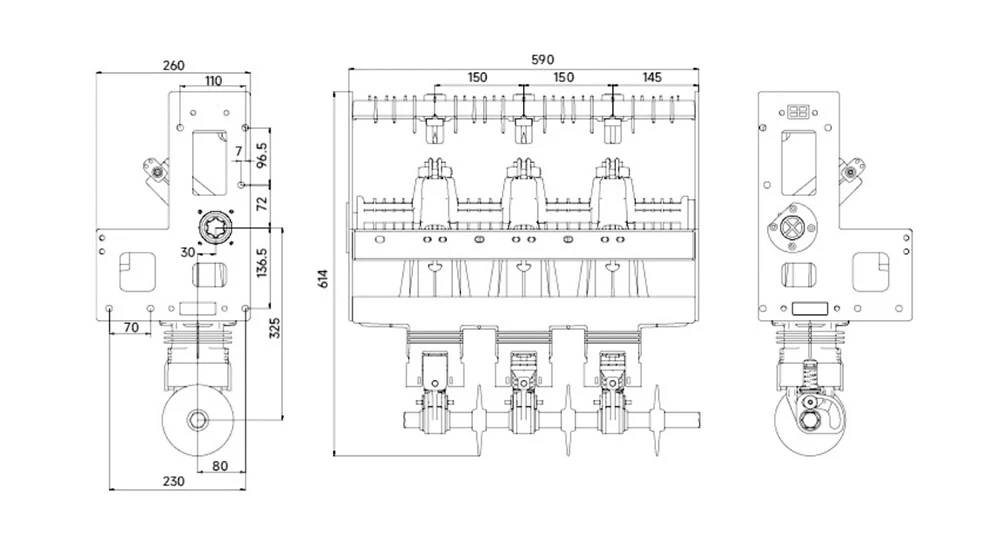

Apparence et dimensions

Modèle et significations

Qu'est-ce qu'un disjoncteur à vide ?

Le disjoncteur à vide 11KV MV avec interrupteur isolateur est un dispositif de commutation électrique avancé qui interrompt le courant en séparant ses contacts à l'intérieur d'une chambre à vide, également appelée interrupteur à vide. Le vide sert à la fois de moyen d'extinction de l'arc et de milieu isolant, garantissant un fonctionnement sûr, fiable et sans entretien.

La conception d'un VCB repose sur trois sous-systèmes essentiels :

1.Interrupteur à vide

Enveloppe isolante :Boîtier en céramique ou en verre maintenant un vide poussé à l'intérieur.

Contacts :Fabriqué à partir d'alliages de cuivre spécialisés, générant souvent un champ magnétique longitudinal pour stabiliser et propager l'arc, améliorant ainsi les performances.

Système de blindage :Des écrans métalliques protègent l'enveloppe isolante du dépôt de vapeur et maintiennent un champ électrique uniforme.

2. Mécanisme de fonctionnement

Fournit de l’énergie pour ouvrir et fermer les contacts.

Types courants :systèmes à ressort (manuels ou motorisés) et solénoïdes électromagnétiques, permettant une commutation rapide et fiable.

3. Cadre de support et isolation

Loge l’interrupteur et le mécanisme en toute sécurité.

Comprend le cadre principal, l'isolation et les bornes pour les connexions externes.

Assure un assemblage compact, stable et mécaniquement robuste.

Avantages clés

1. Conception compacte et légère pour une installation facile.

2. Haute durabilité avec un minimum d'entretien requis.

3. Fonctionnement répété sans dégradation des performances.

4. Convient à la distribution d'énergie moyenne tension, aux systèmes industriels et aux sites sensibles à l'environnement.

Paramètres techniques

Champ d'application

La commutation sûre, fiable et fréquente est très importante dans les systèmes de distribution d'énergie, le disjoncteur à vide 11KV MV avec interrupteur isolateur est l'option préférée. l'application principale du disjoncteur à vide est la suivante :

Appareil industriel : le disjoncteur à vide peut contrôler et protéger les équipements électriques importants tels que les transformateurs, les batteries de condensateurs et les gros moteurs.

Production d'électricité et sous-stations : Utilisé pour protéger les lignes d'alimentation et dans les systèmes d'alimentation auxiliaires.

Distribution d'énergie commerciale : installé dans des appareillages peu encombrants, tels que des tableaux de distribution à revêtement métallique (y compris débrochables) ou fixes. Un avantage très important du disjoncteur à vide est l'absence d'huile.

Disjoncteur VS Sectionneur

S'ils sont montés en un seul ensemble, le disjoncteur à vide a des fonctions fondamentalement distinctes et complémentaires avec l'isolateur :

Disjoncteur à vide :

Fonction principale :créer, transporter et couper des courants de charge dans des conditions normales et interrompre les courants de défaut dans des conditions anormales. Il est conçu comme un dispositif de coupure de charge et de coupure de défaut.

Opération:Peut être utilisé sous charge. L'interrupteur à vide du VCB est utilisé pour éteindre en toute sécurité l'arc à haute énergie généré lorsque le courant est interrompu.

Sécurité:Le disjoncteur à vide assurera la protection des équipements en aval en éliminant les défauts, en coordination avec les relais de protection.

Déconnecteur :

Fonction principale :Fournir un entrefer physique visible dans le circuit hors tension pour l'isolation et la sécurité lorsque l'équipement nécessite un entretien. Il s'agit strictement d'un appareil de déchargement.

Opération:Ne doit être utilisé que lorsque le circuit est hors tension (c'est-à-dire après l'ouverture du disjoncteur en amont). Il n'a pas de capacité d'extinction d'arc conçue et ne peut pas interrompre en toute sécurité la charge ou le courant de défaut.

Sécurité:L'isolant peut assurer un point d'isolement sûr, permettant à l'opérateur de travailler sur la section en aval sans aucune tension vérifiée.

Les disjoncteurs à vide sont des dispositifs de protection et de contrôle utilisés pour interrompre le courant, tandis que les sectionneurs sont des dispositifs de sécurité passive utilisés pour créer une isolation visible. Notre disjoncteur à vide MT 11 kV avec interrupteur sectionneur permet une séquence de coupure sûre :le disjoncteur à vide déconnecte le circuit, suivi du sectionneur, formant un point d'isolement facilement maintenable, généralement visible à travers une fenêtre d'observation ou un indicateur mécanique. Cette combinaison de disjoncteur à vide et de sectionneur est un composant crucial et fiable dans les appareillages moyenne tension.

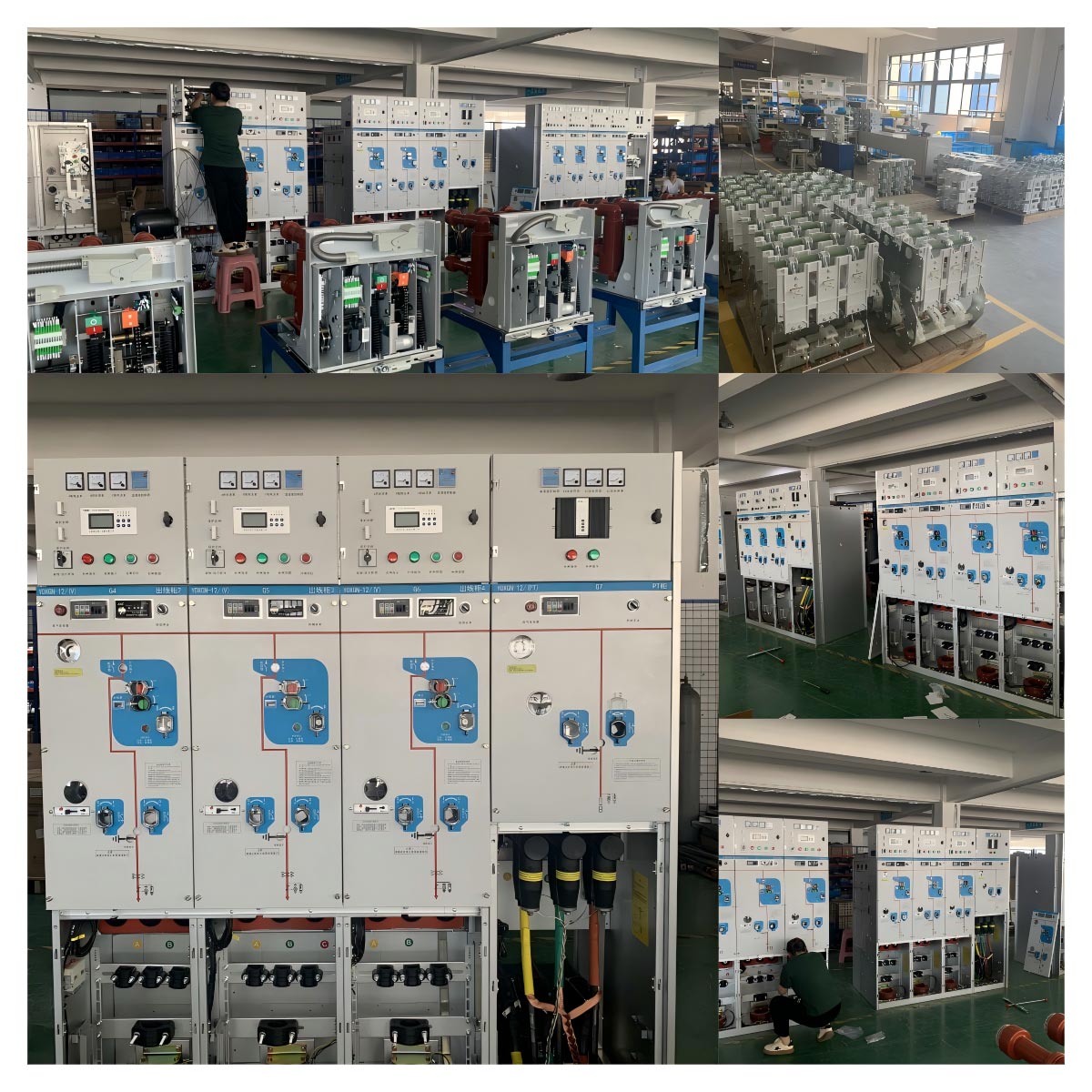

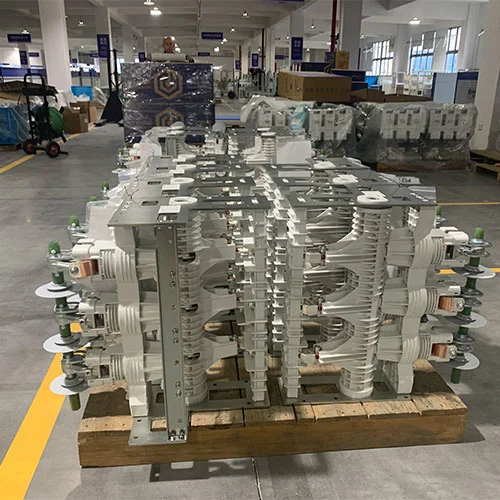

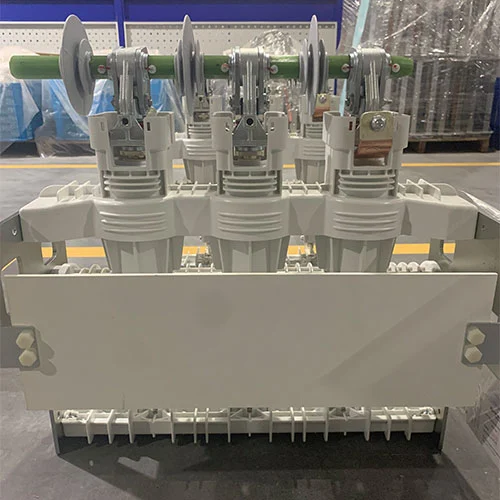

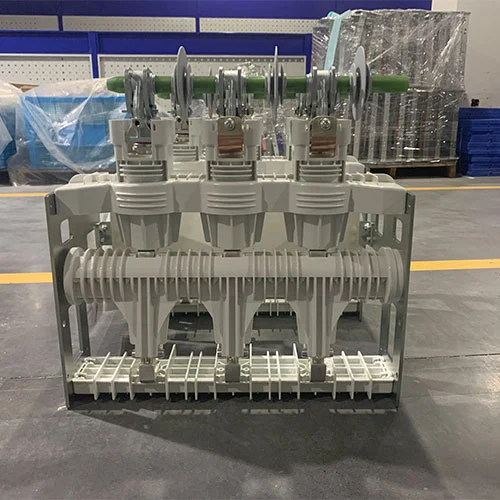

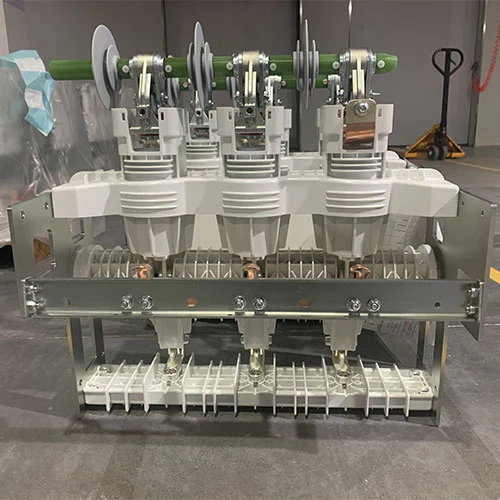

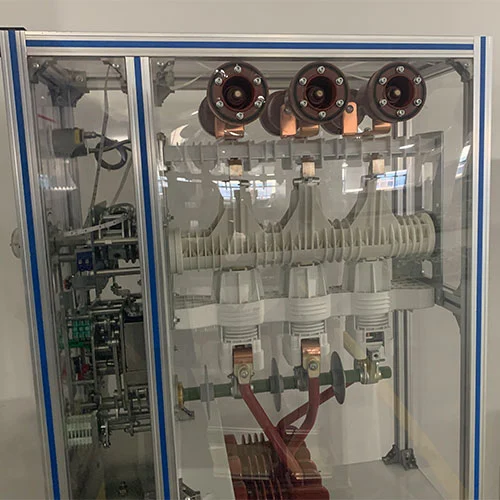

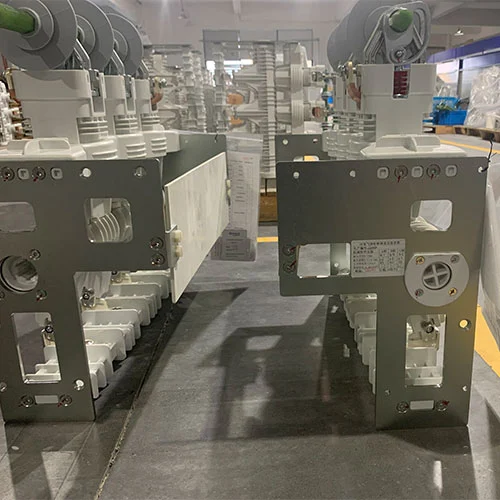

Exposition de produits
