Comment fonctionne un appareillage de commutation à isolation gazeuse (GIS) ?

Introduction : la boîte métallique qui contrôle des milliers de volts

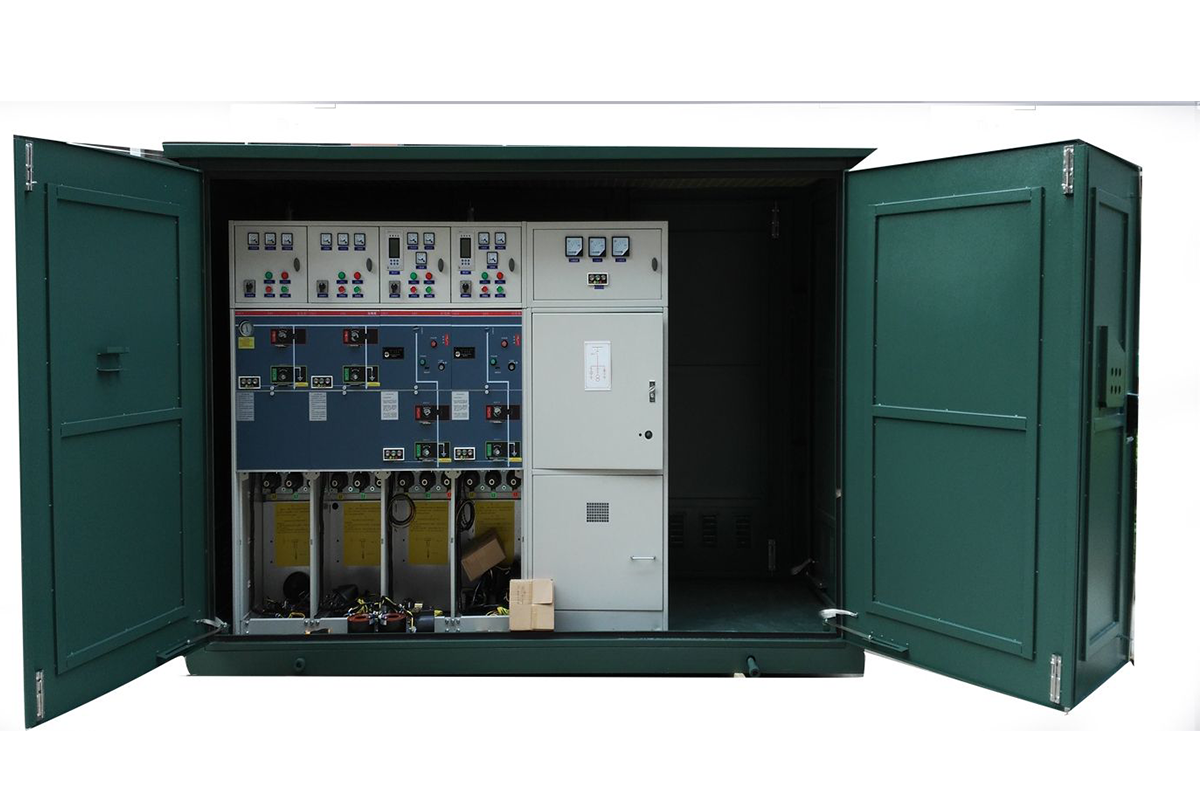

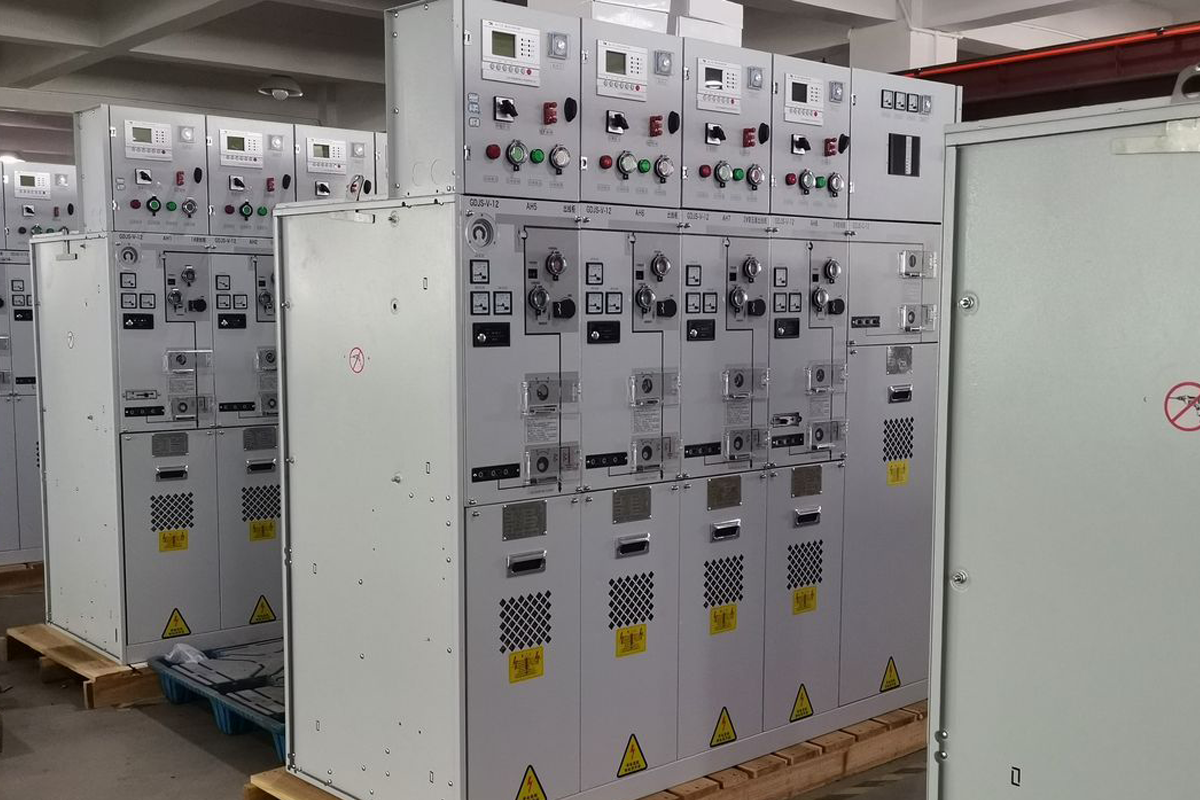

Entrez dans n'importe quelle sous-station moderne, plate-forme collectrice de parc éolien ou dans le sous-sol d'un gratte-ciel urbain, et vous découvrirez une rangée d'armoires métalliques sans prétention effectuant tranquillement l'un des travaux les plus dangereux du monde électrique. Ce sontappareillage isolé au gazpanneaux - ouSIG- et ils sont conçus pour contenir, contrôler et éteindre les arcs électriques qui autrement vaporiseraient le métal et mettraient en danger toute personne à proximité.

Pour un ingénieur électricien, comprendre le fonctionnement d’un SIG n’est pas un exercice académique. Il détermine la manière dont une sous-station est aménagée, comment la maintenance est programmée et si l'équipement fonctionnera encore de manière fiable trente ans après sa mise en service. Pour un professionnel des achats, cela explique pourquoi un panneau coûte plus cher qu'un autre et ce que cet investissement supplémentaire rapporte en termes de sécurité, d'empreinte au sol et de coût du cycle de vie.

Cet article explique, composant par composant, le fonctionnement d'un appareillage isolé au gaz : du réservoir de gaz scellé qui maintient les conducteurs haute tension séparés, à l'interrupteur à vide qui coupe le circuit, en passant par les verrouillages mécaniques qui empêchent qu'une erreur dangereuse ne devienne fatale.

Qu'est-ce qu'un appareillage de commutation isolé au gaz exactement ?

Un appareillage isolé au gaz est un appareillage sous enveloppe métallique où le primairecomposants moyenne tensionLes jeux de barres, les disjoncteurs, les sectionneurs, les sectionneurs de terre et les transformateurs de mesure sont logés dans un compartiment étanche rempli de gaz. Le gaz agit comme agent isolant entre les pièces sous tension et entre les pièces sous tension et la terre.

Les appareillages de commutation traditionnels isolés dans l'air reposent sur la distance physique : les conducteurs sont suffisamment espacés les uns des autres pour que l'air ambiant puisse résister à la contrainte de tension sans se briser. L’appareillage de commutation à isolation gazeuse remplace cette distance physique par un gaz sous pression dont la rigidité diélectrique est bien supérieure à celle de l’air. Cela permet de réduire considérablement l'ensemble de l'ensemble : dans certains cas, un SIG occupe moins d'un quart de la surface au sol d'une installation équivalente isolée par l'air.

Le réservoir de gaz lui-même est généralement fabriqué en acier inoxydable ou en alliage d’aluminium, soudé et scellé pour éviter les fuites de gaz pendant toute la durée de vie de l’équipement. A l’intérieur, l’ambiance est contrôlée et surveillée. Les conceptions modernes utilisent de plus en plus d’air sec ou d’azote au lieu du SF₆, en réponse aux réglementations qui remodèlent l’industrie.

Comment est construit un panneau SIG : l'architecture interne

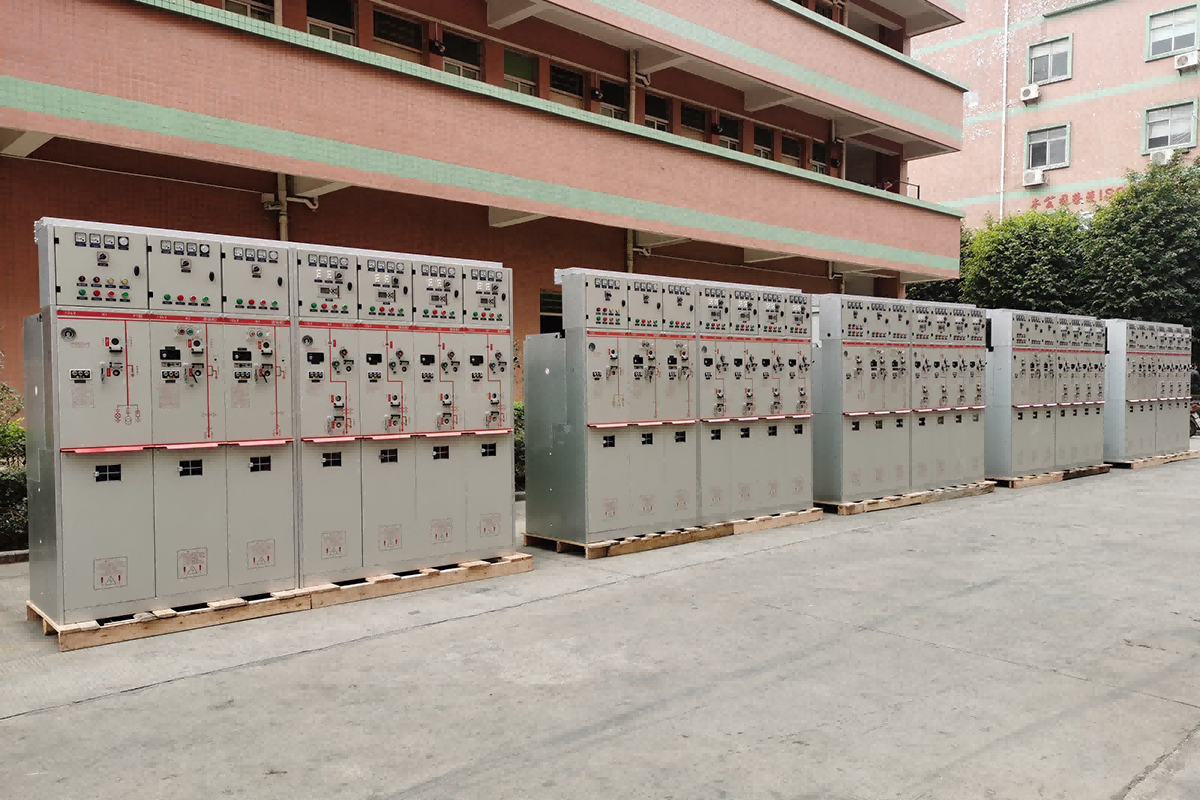

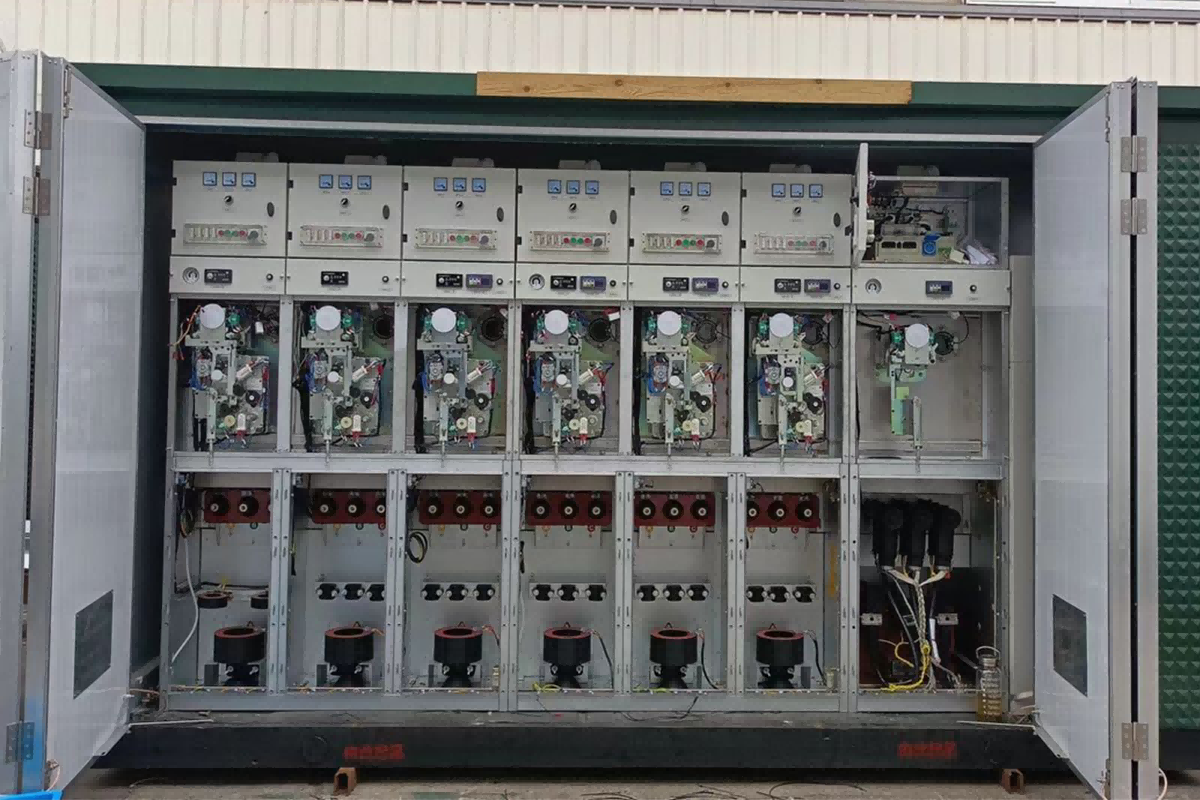

Bien qu'un SIG apparaît de l'extérieur comme une seule armoire métallique, il est divisé à l'intérieur en plusieurs compartiments fonctionnels, chacun isolé des autres par des barrières ou des traversées étanches aux gaz. Comprendre ces compartiments explique comment l'équipement atteint à la fois la flexibilité opérationnelle et la sécurité.

1. Le compartiment des jeux de barres

Le jeu de barres constitue l’épine dorsale de tout ensemble d’appareillage de commutation. Dans un SIG, les jeux de barres passent horizontalement à travers un compartiment à gaz dédié en haut ou à l'arrière du panneau. Étant donné que le jeu de barres relie les panneaux adjacents entre eux, les compartiments de jeux de barres de plusieurs panneaux sont souvent connectés via des traversées étanches au gaz, formant une zone de gaz continue sur l'ensemble d'un tableau de distribution.

Les jeux de barres transportent la totalité du courant nominal de l'installation (souvent 1 250 A, 2 000 A ou plus) et doivent le faire sans dépasser les limites de température qui dégraderaient l'isolation ou accéléreraient l'oxydation des contacts. Dans un SIG, le gaz environnant aide à évacuer la chaleur des conducteurs du jeu de barres, permettant ainsi des courants nominaux plus élevés dans une section transversale plus petite que ce que permettrait l'isolation de l'air.

2. Le compartiment du disjoncteur

Si le jeu de barres est l’épine dorsale, le disjoncteur est le muscle. C'est l'appareil qui doit interrompre le circuit lorsqu'un défaut survient – ​​et les exigences qui lui sont imposées sont extrêmes. Un disjoncteur moyenne tension peut être nécessaire pour interrompre 25 000 ampères ou plus, éteignant ainsi un arc qui atteint des températures comparables à la surface du soleil, le tout en quelques millisecondes.

Dans les conceptions SIG modernes, la fonction de disjoncteur est presque universellement assurée par une ampoule à vide. L'ampoule à vide est une bouteille en céramique scellée avec une paire de contacts à l'intérieur : un fixe et un mobile. Lorsque les contacts se séparent, l’arc qui se forme est dessiné dans un vide presque parfait. Comme il n’y a pratiquement pas de gaz à ioniser, l’arc s’éteint au premier passage par zéro du courant. Le gaz environnant dans le réservoir GIS assure l'isolation diélectrique entre l'interrupteur et la paroi du réservoir, mais il ne joue aucun rôle dans l'extinction de l'arc.

Les panneaux GIS de COTENELE utilisent des disjoncteurs à vide évalués jusqu'à 25 kA ou 31,5 kA, avec une endurance mécanique de 10 000 opérations. L'interrupteur à vide ne nécessite aucun entretien à vie : pas d'huile, pas de gaz, rien à réapprovisionner.

3. Le compartiment sectionneur et sectionneur de terre

Un disjoncteur peut interrompre le courant, mais il ne peut pas fournir un espace d'isolation visible sur lequel le personnel de maintenance peut avoir confiance pour sa vie. Cette fonction appartient ausectionneur(également appelé isolateur). Le sectionneur n'a pas de capacité d'extinction d'arc : il ne peut être utilisé qu'après que le disjoncteur a déjà interrompu le courant. Son travail consiste à créer un espace physique d’air ou de gaz visiblement, mécaniquement et électriquement certain.

Les sectionneurs de terre remplissent la fonction inverse : ils connectent délibérément les conducteurs isolés à la terre, déchargeant toute tension capacitive ou induite résiduelle. C’est l’étape qui rend l’équipement sûr au toucher.

Dans un GIS, le sectionneur et le sectionneur de terre sont intégrés dans un seul interrupteur à trois positions dans de nombreuses conceptions. Une position est « fermée » (connectée au jeu de barres), une autre est « ouverte » (isolée) et une autre est « mise à la terre ». Cette conception à trois positions simplifie les verrouillages mécaniques et réduit le nombre de joints d'étanchéité à gaz requis.

4. Transformateurs d'instrument et compartiment à câbles

NonSIGest complet sans mesure. Les transformateurs de courant (TC) et les transformateurs de tension (TT) fournissent les signaux dont les relais de protection, les compteurs et les systèmes SCADA ont besoin pour surveiller et contrôler le système électrique. Dans un SIG, les TC sont souvent des noyaux toroïdaux montés autour de la traversée où le disjoncteur se connecte au compartiment de câbles. Les TT peuvent être inductifs ou capacitifs, connectés au jeu de barres ou au côté départ en fonction du schéma de protection et de mesure.

Le compartiment à câbles est l'endroit où les câbles haute tension externes entrent dans le panneau et se connectent aux conducteurs internes. Dans un SIG sans SF₆ utilisant de l'air sec, le compartiment à câbles fait partie du même volume de gaz étanche que l'appareillage de commutation ou est séparé par une traversée étanche au gaz, selon la conception. Les terminaisons de câble sont généralement de type enfichable, utilisant des connecteurs en élastomère qui fournissent une interface entièrement isolée et entièrement blindée entre le câble et l'appareillage de commutation.

5. Le compartiment de commande basse tension

Derrière la porte du panneau avant se cache l'intelligence du GIS : relais de protection, interrupteurs de commande, borniers, contacteurs auxiliaires et passerelles de communication. Ce compartiment est au potentiel de terre et est isolé des compartiments gaz haute tension par des traversées étanches. Tout le câblage secondaire (pour le déclenchement, la fermeture, l'indication et la communication) est acheminé ici.

La qualité de fabrication dans le compartiment basse tension est un indicateur fiable de la qualité globale du fabricant. Un câblage soigneusement acheminé, des bornes clairement étiquetées et des relais de protection correctement configurés suggèrent qu'un soin similaire a été apporté aux parties du panneau que le client ne peut pas facilement inspecter.

La physique de l'isolation au gazPourquoi utiliser le gaz ?

 La réponse réside dans une propriété fondamentale de la matière : la rigidité diélectrique.

Chaque matériau isolant (air, huile, époxy solide ou gaz) a une limite au champ électrique auquel il peut résister avant de se décomposer et de conduire. Pour l'air à pression atmosphérique, cette limite est d'environ 3 kV par millimètre. Pour le SF₆ à une pression modeste, il est environ trois fois plus élevé. Cela signifie que les conducteurs à l’intérieur d’un réservoir rempli de SF₆ peuvent être placés beaucoup plus près les uns des autres qu’ils ne le pourraient dans l’air, sans risque de contournement. En conséquence, l'ensemble du panneau de l'appareillage rétrécit.

Le mécanisme est moléculaire. SF₆ est un gaz électronégatif : ses molécules capturent facilement les électrons libres, formant des ions négatifs lourds qui se déplacent lentement dans un champ électrique et sont incapables d'entretenir une avalanche d'électrons. Cette propriété confère au SF₆ à la fois sa haute rigidité diélectrique et son excellente capacité d’extinction d’arc.

L'air sec et l'azote fonctionnent selon un principe plus simple. Leur rigidité diélectrique est inférieure à celle du SF₆ à même pression, mais elle est suffisante pour les applications moyenne tension lorsque la géométrie du réservoir est conçue avec des jeux appropriés. Le compromis est un volume de réservoir légèrement plus grand pour la même tension nominale, un compromis technique que la plupart des fabricants et des utilisateurs acceptent désormais comme prix à payer pour éliminer le potentiel de réchauffement climatique du SF₆, 23 500 fois supérieur à celui du CO₂.

Comment fonctionnent les verrouillages

L’une des caractéristiques déterminantes d’un SIG est son système de verrouillage mécanique, souvent appelé verrouillage à « cinq préventions ». Ces verrouillages sont purement mécaniques : ils ne dépendent pas de l'alimentation électrique, des logiciels ou de la mémoire humaine.

La logique est simple mais impitoyable :

1. Le disjoncteur ne peut être fermé que si le sectionneur est complètement ouvert ou complètement fermé.

2. Le sectionneur ne peut pas fonctionner lorsque le disjoncteur est fermé.

3. Le sectionneur de terre ne peut pas être fermé lorsque le circuit est sous tension.

4. Le disjoncteur ne peut pas être fermé lorsque le sectionneur de terre est engagé.

5. La porte du compartiment câbles ne peut être ouverte que si le sectionneur de terre est fermé.

Ces règles sont appliquées par des cames, des leviers et des boulons coulissants qui bloquent physiquement les poignées de commande ou le loquet de la porte lorsque les conditions ne sont pas remplies. Pour un opérateur se tenant devant le panneau, cela signifie qu'une séquence d'actions dangereuses n'est pas seulement interdite, mais est mécaniquement impossible.

SIG sans SF₆ : même principe, gaz plus sûr

Le principe de fonctionnement d'un SIG sans SF₆ est identique à celui d'un SIG SF₆ classique. Les mêmes compartiments, la même ampoule à vide, les mêmes sectionneur et sectionneur de terre, les mêmes verrouillages. La seule chose qui change, c'est le gaz à l'intérieur du réservoir scellé.

Le GIS moyenne tension de COTENELE utilise l’air sec comme support isolant. Le gaz est purifié, déshumidifié et scellé dans un réservoir en acier inoxydable en usine. Le réservoir est testé pour détecter les fuites, puis laissé scellé pendant toute sa durée de vie nominale de 30 ans. Il n’y a pas de manomètre à lire par l’opérateur, pas de port de remplissage et aucune procédure de maintenance liée au gaz à suivre. Le système de gaz est, du point de vue de l’utilisateur, invisible.

Cette approche présente trois avantages pratiques pour l'utilisateur final :

• Conformité environnementale.Sans SF₆, cela signifie aucune obligation de déclaration des gaz F, aucun programme de détection des fuites et aucune récupération des gaz en fin de vie. L'équipement est conforme à la réglementation européenne sur les gaz fluorés sans exceptions ni solutions de contournement.
• Entretien simplifié.Un technicien de maintenance qui ouvre la porte du panneau trouve le même disjoncteur à vide, le même mécanisme de sectionnement et les mêmes relais de protection que dans tout autre SIG moderne. Il n’y a pas d’équipement de manipulation de gaz à comprendre.
• Un investissement évolutif.À mesure que les restrictions sur le SF₆ se resserrent à l'échelle mondiale, les équipements qui ne contiennent pas de SF₆ ne seront pas confrontés à des restrictions de service plus strictes, à une hausse des coûts du gaz ou à des exigences de modernisation obligatoires.

Où le SIG est-il utilisé

La technologie SIG est déployée partout où l'espace est limité, où la fiabilité est critique ou où les conditions environnementales rendent les équipements isolés par l'air peu pratiques :

• Sous-stations urbaines où les coûts immobiliers font des équipements compacts une nécessité financière.
• Sous-stations collectrices de parcs éoliens où les appareillages de commutation doivent fonctionner de manière fiable dans des environnements éloignés, parfois difficiles, avec un accès limité pour la maintenance.
• Les centres de données où les garanties de disponibilité et les engagements ESG exigent des équipements sans SF₆ et nécessitant peu de maintenance.
• Installations industrielles présentant des atmosphères corrosives, des niveaux de poussière élevés ou une humidité élevée qui dégraderaient les conducteurs isolés dans l'air exposés.
• Des infrastructures telles que les aéroports, les métros et les tunnels, où la sécurité incendie et la compacité ne sont pas négociables.

Foire aux questions

Q : Un SIG peut-il être réparé en cas de fuite de gaz ?

R : Pour un SIG à air sec scellé à vie, le réservoir est soudé et testé en usine et n'est pas conçu pour être ouvert sur site. Si le réservoir est compromis, le panneau entier est généralement remplacé. C'est pourquoi les tests d'intégrité des réservoirs pendant la fabrication sont essentiels. Cependant, les fuites de gaz provenant d’un réservoir scellé correctement fabriqué sont extrêmement rares au cours de la durée de vie de l’équipement.

Q : Comment savez-vous que l'interrupteur à vide fonctionne toujours ?

R : L'intégrité du vide est vérifiée lors de tests de routine en usine via un test à haut potentiel sur les contacts ouverts. En service, les ampoules à vide ne nécessitent aucun entretien et ne se dégradent pas avec le temps. Le seul mécanisme d’usure est l’érosion des contacts lors d’une interruption en cas de défaut, qui est prise en compte dans l’endurance électrique nominale de l’interrupteur.

Q : Le SIG d’air sec est-il physiquement plus grand que le SIG SF₆ ?

R : À des niveaux de moyenne tension allant jusqu’à 40,5 kV, la différence de taille est minime et correspond aux dimensions standard des panneaux. Les fabricants ont optimisé la géométrie des réservoirs au fil des années de développement afin de minimiser l'empreinte des conceptions à air sec.

Q : Quelles normes s’appliquent aux SIG ?

R : Le GIS à boîtier métallique est testé selon la norme CEI 62271-200. Le disjoncteur à l'intérieur est testé selon la norme CEI 62271-100. La classification de l'arc interne (IAC) est testée conformément à la norme CEI 62271-200 annexe A. COTENELE fournit des certificats d'essai de type complets provenant de laboratoires indépendants accrédités CEI avec chaque devis.

Conclusion : maîtrise des bases

Un appareillage isolé au gaz fonctionne en scellant les conducteurs haute tension dans une atmosphère gazeuse qui les isole les uns des autres et de la terre, permettant à l'ensemble d'être beaucoup plus petit que son équivalent isolé dans l'air. À l'intérieur de cet environnement scellé, des ampoules à vide interrompent le circuit, des sectionneurs assurent une isolation visible, des sectionneurs de terre sécurisent l'équipement au toucher et un réseau de verrouillages mécaniques garantit que ces opérations ne peuvent être effectuées que dans le bon ordre.

Le passage du SF₆ à l’air sec n’a pas modifié cette architecture fondamentale. Il a simplement remplacé le gaz par un gaz qui n’entraîne pas de responsabilité environnementale pendant des millénaires. Pour les ingénieurs et les acheteurs, comprendre le fonctionnement d'un SIG est la base pour spécifier le bon équipement, vérifier les affirmations du fabricant et garantir que l'appareillage de commutation installé aujourd'hui protégera toujours le réseau dans trois décennies.

COTÉNÉLÉ fabrique des appareillages isolés au gaz sans SF₆ utilisant une isolation par air sec et une interruption du vide, testés selon la norme CEI 62271-200. Notre équipe d'ingénierie fournit des ensembles de documentation complets, y compris des certificats d'essais de type et des rapports d'essais de routine, au stade de l'appel d'offres, permettant à nos clients de spécifier en toute confiance. Vous recherchez un SIG sans SF₆ pour votre prochain projet ? COTENELE fournit des appareillages de commutation à isolation gazeuse de 12 kV à 40,5 kV sans SF₆, des unités principales en anneau et des disjoncteurs à vide pour les applications utilitaires, d'énergies renouvelables, de centres de données et industrielles.

COTÉNÉLÉest un fabricant spécialisé d'appareillages moyenne tension, notamment d'appareillages à isolation gazeuse sans SF₆, de disjoncteurs à vide, d'unités principales en anneau et de panneaux blindés pour les applications de 12 kV à 40,5 kV. Nos produits sont destinés aux services publics, aux opérateurs de centres de données, aux développeurs d'énergies renouvelables et aux acheteurs industriels en Europe, en Asie et au Moyen-Orient.
