Comment évaluer la qualité d’un appareillage moyenne tension avant l’achat ?

Introduction : la qualité s'acquiert avant la livraison et n'est pas découverte après

Un tableau de commutation moyenne tension semble impressionnant dans une brochure. Le boîtier en acier inoxydable brille. Les spécifications sur la fiche technique cochent toutes les bonnes cases. Mais la différence entre un panneau qui fonctionne de manière fiable pendant 30 ans et un autre qui génère des rappels, des temps d'arrêt et des mises à niveau coûteuses n'est pas visible sur un PDF. Elle est intégrée au processus de fabrication, à la discipline des tests et aux décisions techniques prises bien avant que l'équipement n'atteigne le site du projet.

Pour les professionnels des achats, les ingénieurs-conseils et les gestionnaires d’actifs, évaluer la qualité des appareillages avant l’achat ne consiste pas à vérifier que la plaque signalétique correspond à la commande. Il s’agit de déterminer si le fabricant dispose des processus, des capacités de test et de la culture de qualité nécessaires pour livrer un équipement qui fonctionnera comme promis pendant toute sa durée de vie.

Cet article fournit un cadre structuré pour évaluer la qualité des appareillages moyenne tension avant l'émission d'un bon de commande. Il couvre les domaines les plus importants – de la capacité de production en usine et de la vérification des essais de type à la qualité des composants et à la discipline de la documentation – et explique ce qu'il faut rechercher dans chacun d'eux.

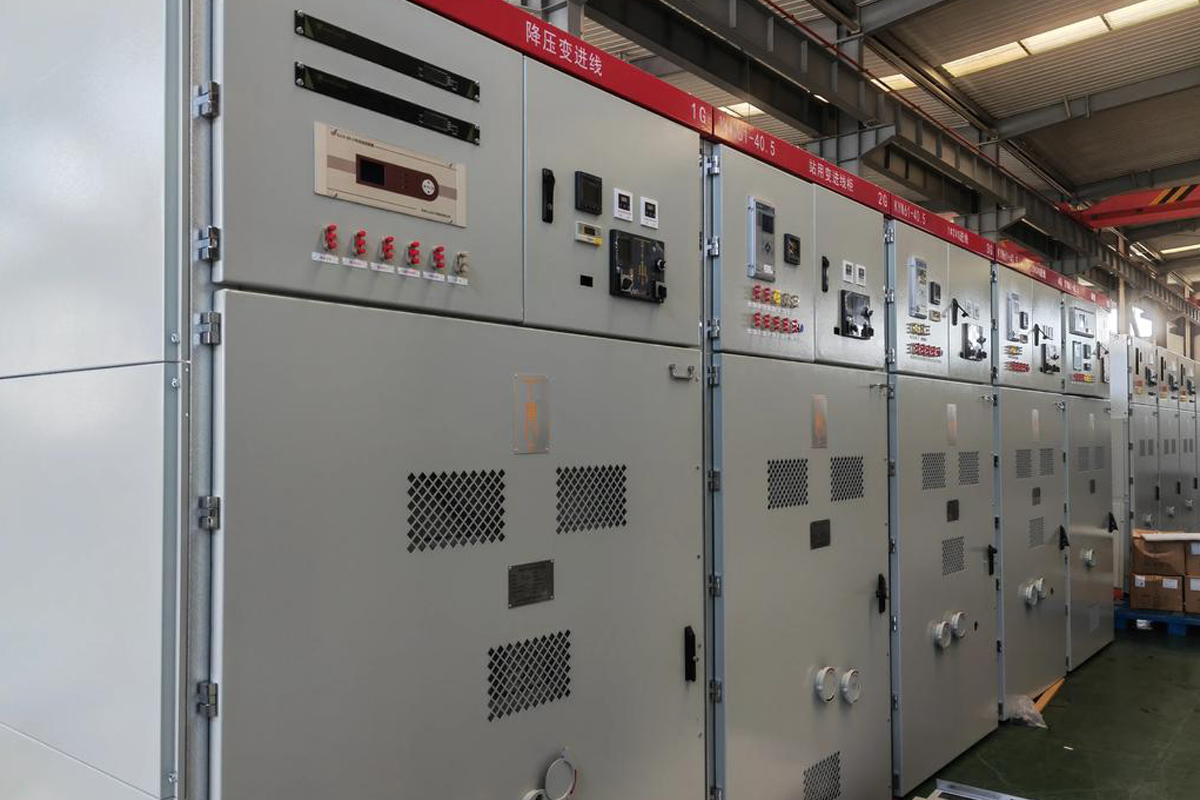

1. Commencez par l'usine, pas par la fiche technique

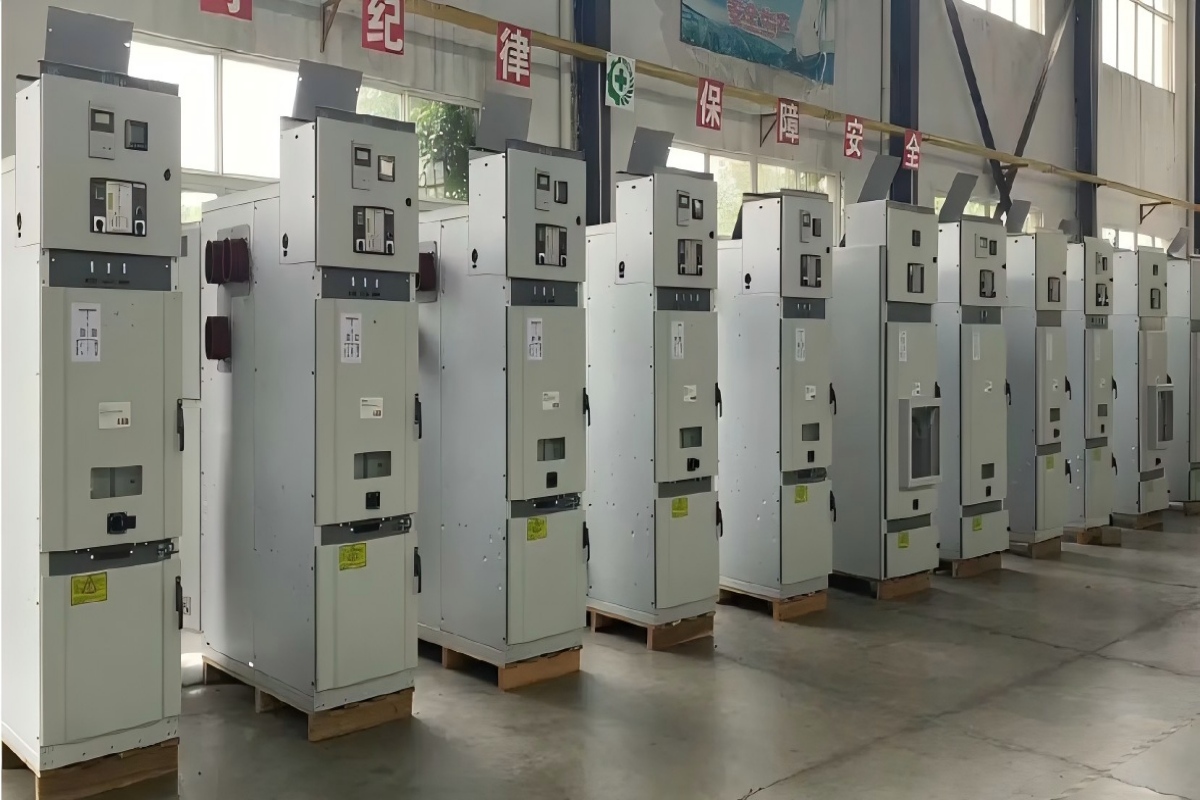

L’étape la plus révélatrice de l’évaluation de la qualité d’un appareillage de commutation consiste à voir où et comment il est fabriqué. Une visite d'usine vous en dit plus sur la capacité qualité d'un fabricant que n'importe quel ensemble de documents ne peut en transmettre. Si une visite n'est pas possible, demander des photographies et des vidéos détaillées de la ligne de production, des installations de test et des commandes récemment exécutées est la deuxième meilleure option.

Lors de l’évaluation d’une usine, concentrez-vous sur les indicateurs de processus plutôt que sur les impressions. L'atelier de production est-il organisé en postes de travail clairement définis ou les panneaux sont-ils assemblés de manière aléatoire ? Les travailleurs utilisent-ils des clés dynamométriques avec des réglages calibrés ou les boulons sont-ils serrés au toucher ? Les composants entrants (interrupteurs à vide, poteaux en résine époxy, relais de protection) sont-ils stockés dans des conditions contrôlées et traçables jusqu'à leurs fournisseurs ? Ces détails de processus sont des indicateurs de la qualité du produit fini.

La production d'appareillages moyenne tension de COTENELE suit des séquences de fabrication définies avec des contrôles de qualité en cours de processus à chaque étape. Les poteaux en résine époxy pour disjoncteurs à vide sont coulés en interne à l’aide d’un équipement de gélification sous pression automatique. Les réservoirs en acier inoxydable pour les RMU sans SF₆ sont soudés, testés contre les fuites et scellés dans des conditions contrôlées. Les panneaux finis sont soumis à des tests de routine avant de quitter l’usine.

2. Vérifier les tests de type – de manière complète et indépendante

Les essais de type selon la norme CEI 62271-200 constituent la base de l'assurance qualité des appareillages de commutation. Cela démontre que la conception peut résister aux contraintes électriques, mécaniques et thermiques auxquelles elle sera confrontée en service. Mais « testé de type » est un terme utilisé de manière imprécise dans l'industrie. La question à poser à un fabricant n'est pas « cet équipement a-t-il été testé de type ? Il s'agit de « pouvez-vous fournir dès maintenant les rapports complets d'essais de type d'un laboratoire indépendant accrédité par la CEI ? »

Un programme d'essais de type pour les appareillages moyenne tension comprend des essais de coupure et de fermeture en court-circuit, des essais de courant de tenue de courte durée, des essais d'échauffement, des essais diélectriques et des essais d'arc interne. Chacune de ces opérations doit être effectuée sur la configuration de panneau et la combinaison de modules spécifiques proposées. Un fabricant ayant complété le programme complet fournira les rapports sans hésitation. Un fabricant qui utilise des expressions telles que « conception vérifiée selon les normes CEI » ou « rapports de tests en cours » signale que la documentation n'existe pas encore.

Au-delà de l’existence des signalements, revoyez leur portée. Confirmez que la configuration testée correspond à la configuration proposée. Vérifiez que la résistance aux courts-circuits, la classification de l'arc interne et la classe d'endurance mécanique répondent aux exigences du projet. Vérifiez que le laboratoire d'essais est véritablement indépendant et accrédité CEI, et non une installation interne.

COTENELE fournit des certificats d'essai de type CEI 62271-200 provenant de laboratoires tiers accrédités avec chaque soumission d'offre. Les rapports couvrent la séquence complète des tests et nous les fournissons avant que la commande ne soit passée, et non après.

3. Examinez les composants de commutation et d'isolation de base

L'ampoule à vide et le système d'isolation constituent le cœur de tout panneau d'appareillage moyenne tension. La qualité de ces composants détermine la fiabilité, le profil de maintenance et la durée de vie de l'équipement.

Pour les disjoncteurs à vide, l’ampoule à vide est le composant le plus critique. Évaluez l’origine et le pedigree de fabrication de l’interrupteur. Est-il produit par un fabricant reconnu ayant une expérience dans les applications moyenne tension ? Quel matériau de contact est utilisé : le cuivre-chrome est la norme industrielle pour sa combinaison de conductivité et de résistance à l'érosion par arc ? L'interrupteur est-il scellé à vie, ne nécessitant aucun entretien pendant sa durée de vie, ou la conception nécessite-t-elle des contrôles périodiques de l'intégrité du vide ?

Le système d'isolation est tout aussi important. Pour les appareillages isolés dans l'air, vérifiez que les dégagements phase-phase et phase-terre respectent ou dépassent les exigences CEI. Pour les équipements isolés au gaz, confirmer le milieu isolant : air sec ou azote à potentiel de réchauffement climatique nul, ou alternative répondant aux réglementations environnementales actuelles et prévisibles. Le réservoir de gaz en acier inoxydable doit être conçu et testé comme un récipient sous pression scellé à vie, sans nécessiter de surveillance ou de remplissage du gaz.

Les disjoncteurs à vide VS1 de COTENELE utilisent des ampoules à vide scellées à vie provenant de fournisseurs qualifiés, associées à une isolation de pôle en résine époxy moulée en interne. Nos RMU sans SF₆ utilisent de l'air sec comme moyen isolant dans des réservoirs en acier inoxydable qui sont soudés, testés contre les fuites et scellés pendant toute leur durée de vie de 30 ans.

4. Évaluer le mécanisme de fonctionnement et les verrouillages mécaniques

Le mécanisme de commande est le composant qui bouge à chaque fois que le disjoncteur s'ouvre ou se ferme. Sa conception et sa qualité de fabrication affectent directement l'endurance mécanique et la fiabilité à long terme de l'équipement.

Un disjoncteur moyenne tension moderne utilise un mécanisme à ressort à énergie stockée. Un petit moteur charge le ressort de fermeture pendant plusieurs secondes. Lorsque la commande de fermeture est donnée, l'énergie stockée est libérée presque instantanément pour fermer les contacts. Lors de la fermeture, le ressort d'ouverture est simultanément chargé, le disjoncteur est donc immédiatement prêt à se déclencher. Ce mécanisme doit être évalué pour une endurance mécanique de classe M2 (10 000 opérations sans défaillance) conformément à la norme CEI 62271-100.

Évaluez la construction du mécanisme. Les ressorts, les liaisons et les loquets sont-ils fabriqués à partir de matériaux résistant à la fatigue et à la corrosion ? Le mécanisme est-il accessible pour inspection sans retirer le disjoncteur du panneau ? L’opération mécanique est-elle fluide et cohérente sur plusieurs opérations, ou présente-t-elle des signes de grippage ou de variation ?

Le système de verrouillage mécanique qui assure des séquences de fonctionnement sûres est tout aussi essentiel. Les « cinq verrouillages de prévention » – empêchant la fermeture sous charge, empêchant l'ouverture du sectionneur sous charge, empêchant la mise à la terre sous tension, empêchant la fermeture avec la mise à la terre appliquée et empêchant l'entrée dans les compartiments sous tension – doivent fonctionner de manière fiable sans dépendre de l'énergie auxiliaire. Testez ces verrouillages lors d'une visite d'usine ou demandez une preuve vidéo de la vérification des verrouillages lors des tests de routine.

5. Inspectez le compartiment basse tension et le câblage

Le compartiment basse tension abrite les relais de protection, le câblage de commande, les borniers et les dispositifs de communication qui confèrent à l'appareillage son intelligence. La qualité de fabrication de ce compartiment est un indicateur fiable de l’attention globale du fabricant aux détails.

Ouvrez la porte basse tension et examinez le câblage. Les conducteurs sont-ils acheminés proprement et fixés dans des goulottes de câbles ou un métier à tisser ? Les fils sont-ils étiquetés aux deux extrémités avec des marqueurs clairs et durables ? Les numéros de virole sur les bornes sont-ils cohérents et lisibles ? Les conducteurs de rechange sont-ils enroulés et sécurisés, ou laissés-ils pendre ? Ce ne sont pas des préoccupations esthétiques. De mauvaises pratiques de câblage entraînent des connexions desserrées, des pannes intermittentes et des cauchemars de dépannage qui consomment des heures d'ingénierie pendant des années après la mise en service.

Le relais de protection doit être correctement monté, câblé et configuré pour l'application. Vérifiez que le type de relais, les rapports de transformateur de courant et la tension auxiliaire correspondent aux spécifications du projet. Si l'appareillage de commutation inclut une capacité de communication, confirmez que le câblage de communication et la configuration du protocole sont documentés et testés avant la livraison.

6. Consultez le dossier de documentation

La documentation fait partie du produit. Il est peu probable qu'un fabricant d'appareillage de commutation qui ne peut pas fournir une documentation complète, précise et bien organisée au stade de l'appel d'offres fournisse une meilleure documentation une fois la commande passée.

Au minimum, la documentation préalable à l'achat doit inclure des certificats d'essai de type d'un laboratoire indépendant accrédité par la CEI, des modèles de rapport d'essai de routine indiquant ce qui sera testé sur chaque panneau avant expédition, une déclaration de conformité aux normes et réglementations applicables, une liste de référence d'installations similaires et des manuels d'installation et d'utilisation. Pour les projets européens, la documentation démontrant la conformité au règlement européen sur les gaz fluorés doit être incluse si l'équipement est sans SF₆.

Examinez la documentation de manière critique. Les rapports d’essais sont-ils complets et lisibles, ou s’agit-il de résumés partiels avec des pages manquantes ? Les installations de référence sont-elles dans des applications et des zones géographiques similaires à votre projet ? La documentation est-elle rédigée dans un anglais technique clair ou semble-t-elle avoir été traduite sans révision par un ingénieur de langue maternelle ?

COTENELE expédie une documentation complète avec chaque commande : certificats d'essais de type, rapports d'essais de routine, déclarations de conformité et manuels d'exploitation. Nous fournissons la même documentation au stade de l'appel d'offres afin que les ingénieurs-conseils et les évaluateurs de services publics puissent terminer leur examen technique avant l'attribution du contrat.

7. Évaluer le support après-vente et la disponibilité des pièces de rechange

La qualité des appareillages de commutation s'étend au-delà de l'équipement lui-même et concerne la capacité du fabricant à le prendre en charge pendant des décennies de fonctionnement. Avant l'achat, évaluez l'approche du fabricant en matière de support après-vente, de fourniture de pièces de rechange et d'assistance technique.

Le fabricant propose-t-il une assistance à la mise en service, sur site ou à distance ? Existe-t-il un processus défini pour les demandes techniques après la livraison, avec des engagements clairs en matière de temps de réponse ? Les pièces de rechange standard (fusibles, contacts auxiliaires, poignées de commande, modules de relais) sont-elles disponibles en stock ou sont-elles fabriquées sur commande avec des délais de livraison prolongés ?

Un fabricant ayant des opérations d'exportation établies doit être en mesure d'expédier des pièces de rechange par courrier international et de fournir une assistance technique en anglais pendant les heures de bureau européennes ou asiatiques. Si l'activité principale du fabricant est nationale et que les exportations ne représentent qu'une petite fraction de son volume, le support après-vente pour les projets internationaux peut être limité.

Conclusion : la qualité est un processus et non une apparence

L'évaluation de la qualité d'un appareillage moyenne tension avant l'achat nécessite de regarder au-delà de l'extérieur poli pour s'intéresser aux processus de fabrication, à la discipline des tests, à l'origine des composants et à la rigueur de la documentation qui déterminent les performances à long terme. Les paramètres sur la fiche technique sont le point de départ et non la ligne d'arrivée. Ce qui compte est de savoir si le fabricant a construit un système de production et une culture de qualité qui tiennent systématiquement les promesses de la fiche technique.

Une évaluation structurée (capacité de l'usine, vérification des essais de type, qualité des composants principaux, évaluation du mécanisme et du verrouillage, qualité du câblage, exhaustivité de la documentation et assistance après-vente) fournit une base fiable pour comparer les fournisseurs et sélectionner l'équipement qui fonctionnera comme prévu pendant des décennies de service.

COTENELE soutient ce processus d'évaluation en fournissant des certificats d'essai de type au stade de la demande, en accueillant les inspections des clients de nos installations de production et en fournissant des dossiers de documentation complets avec chaque devis. Nos disjoncteurs à vide et nos unités principales à anneau sans SF₆ sont construits selon des processus de fabrication définis, testés selon les normes CEI et soutenus par une équipe d'ingénierie qui comprend les exigences des projets internationaux.
