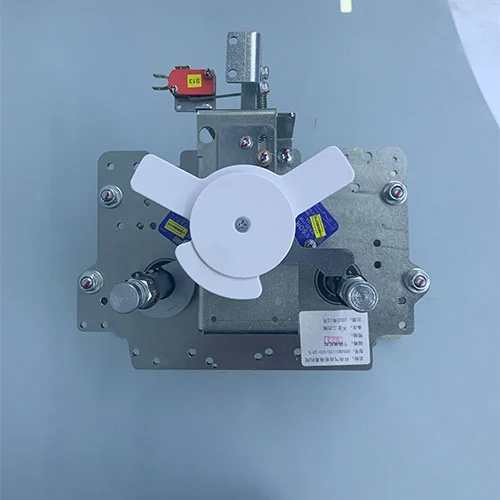

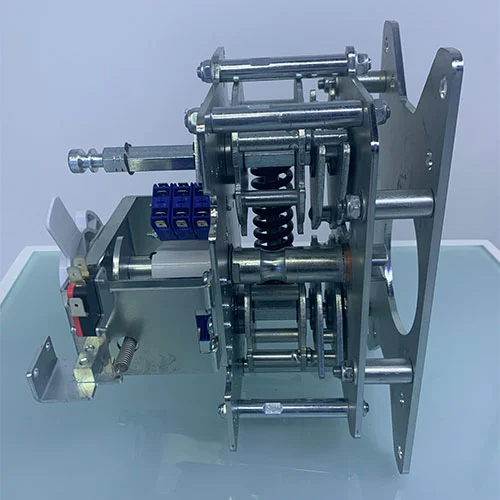

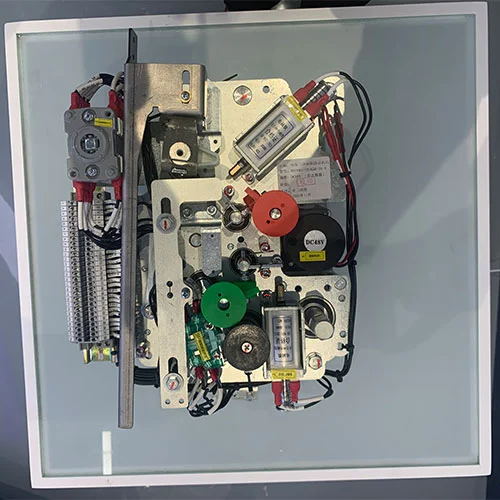

Mécanisme d'isolation de disjoncteur moyenne tension 22KV

L'unité principale en anneau (RMU) est un composant essentiel des réseaux de distribution d'énergie moyenne tension modernes, garantissant une alimentation électrique ininterrompue et sûre. Au cœur de la RMU se trouve le mécanisme de commande qui contrôle les dispositifs de commutation, notamment pour l'arrivée, principal point d'entrée de l'électricité dans l'unité.

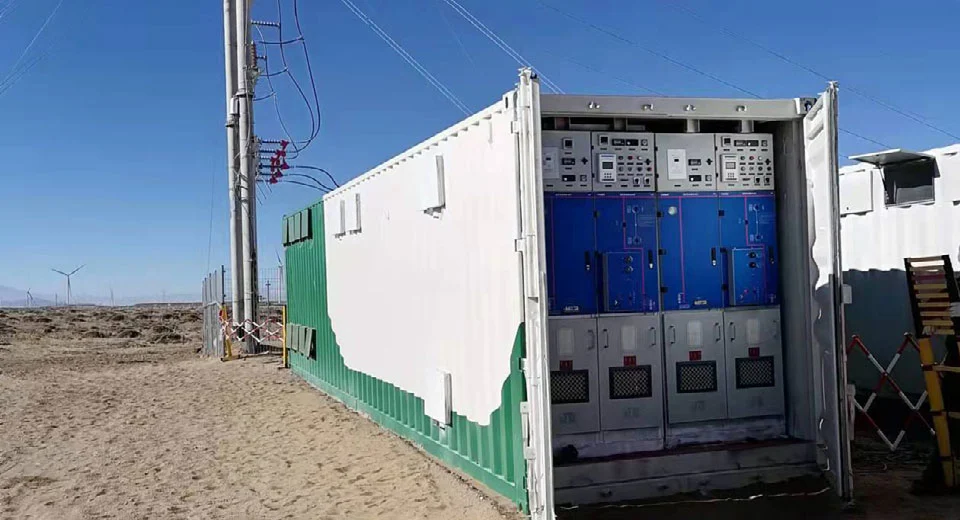

Le mécanisme d'isolation du disjoncteur moyenne tension 22KV de Cotenele est conçu pour une précision, une durabilité et une sécurité élevées. Il prend en charge les modes de fonctionnement manuel et électrique, dispose de verrouillages avancés pour éviter tout fonctionnement dangereux et s'intègre parfaitement aux appareillages de commutation à isolation gazeuse (GIS), aux appareillages de commutation respectueux de l'environnement et aux appareillages de commutation à isolation dans l'air utilisés dans les projets industriels, ferroviaires, municipaux et d'énergie renouvelable.

Modèle

Qu'est-ce qu'un mécanisme de disjoncteur ?

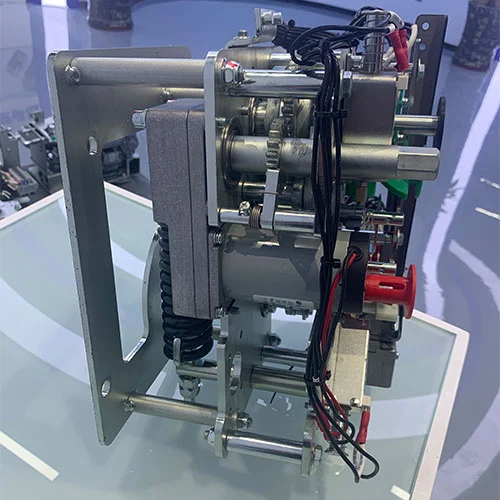

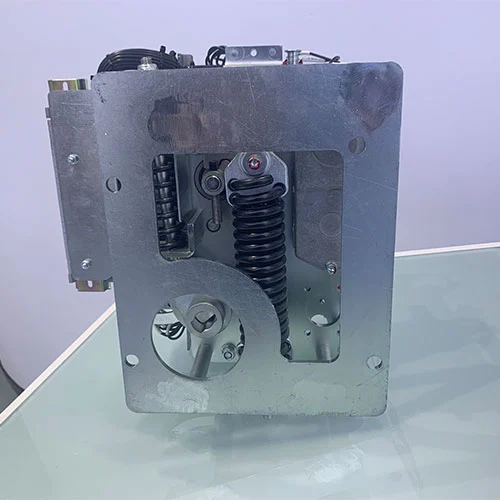

Le mécanisme d’isolation du disjoncteur moyenne tension 22 KV constitue le cœur de la capacité de commutation de la RMU. Il s'agit d'un dispositif d'énergie pré-stockée conçu pour effectuer la lourde tâche de création et de coupure du courant électrique dans des conditions de charge normales et des conditions de défaut. Le mécanisme décrit utilise un système distinct à double ressort pour son fonctionnement :

Mécanisme de fermeture :L'action de fermeture est actionnée par un ressort de tension. Pendant le processus de charge, ce ressort sera étiré. Une fois la commande reçue, le ressort sera relâché au-delà de son point central, se contractant rapidement pour pousser le point de contact mobile en contact étroit. Cette action « super centrale » assure une vitesse de fermeture rapide et stable, indépendante de la vitesse de fonctionnement de l'opérateur.

Mécanisme d'ouverture :A l’inverse, l’action d’ouverture (ou de déclenchement) est alimentée par un ressort de compression. Lorsque le disjoncteur est fermé, il comprime et libère simultanément le ressort, emmagasinant ainsi l'énergie nécessaire pour couper le circuit ultérieurement. lorsque le signal de déclenchement est envoyé, le ressort sera relâché, provoquant la séparation des contacts à grande vitesse, éteignant ainsi l'arc en toute sécurité.

Cette conception prend intrinsèquement en charge les fonctions de réenclenchement, une caractéristique cruciale pour la gestion des défauts transitoires, et possède une durée de vie mécanique remarquable, dépassant souvent 10 000 opérations, ce qui souligne sa fiabilité.

Qu’est-ce qu’un mécanisme d’isolement ?

Pendant que le disjoncteur interrompt le courant, le mécanisme d'isolation (ou sectionneur) fournit un espace visible et vérifiable dans le circuit pour plus de sécurité pendant la maintenance. Dans l'appareillage RMU, le mécanisme d'isolation fonctionne conjointement avec le mécanisme du disjoncteur. Ces deux mécanismes de fonctionnement sont mécaniquement verrouillés pour empêcher les séquences d'opérations dangereuses. Généralement, le système de verrouillage garantit que l'isolateur ne peut pas être ouvert sous charge ou que le disjoncteur ne peut pas être fermé à moins que l'isolateur ne soit dans la bonne position. Combiné, cet ensemble garantit la sécurité de fonctionnement en séparant physiquement le circuit de la source pour protéger le personnel travaillant en aval.

Quelles sont les caractéristiques de nos produits ?

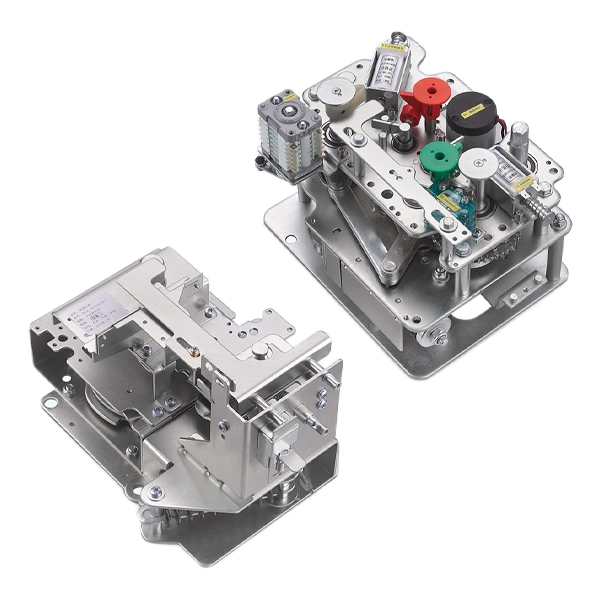

Une caractéristique notable de ce mécanisme de commande est sa conception à boutons divisés. Dans de nombreux environnements industriels, la poussière et le fonctionnement accidentel sont les principales préoccupations. Pour atténuer cela, l'interface de contrôle est séparée :

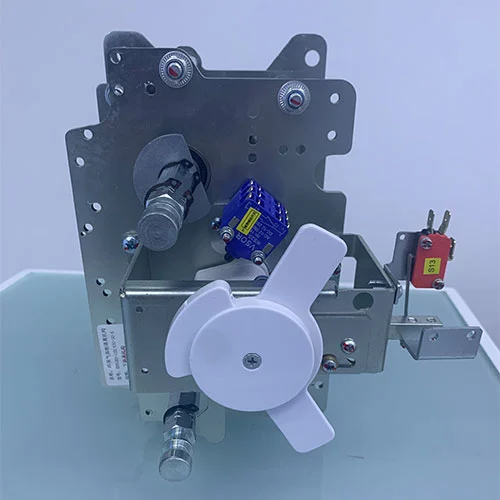

Les boutons-poussoirs mécaniques proprement dits sont situés sur le boîtier du mécanisme lui-même.

Le bouton de commande d'extension est installé sur le panneau externe du boîtier RMU et est équipé d'un couvercle anti-poussière et anti-erreur de fonctionnement. Dans cette situation, les opérateurs peuvent interagir avec l'appareil de l'extérieur sans exposer les composants internes sensibles aux polluants, tandis que le couvercle de protection empêche tout contact accidentel et déclenche le fonctionnement de l'appareil.

Mode d'emploi

Le mécanisme d'isolation du disjoncteur moyenne tension 22 KV prend en charge le fonctionnement manuel et électrique, il est donc flexible pour l'installation, les tests et le service normal.

A. Chargement (stockage d'énergie)

Chargement manuel :Insérez la poignée de commande spécifique dans la prise de charge située dans la partie inférieure droite du mécanisme. Lorsque l'opérateur tourne la poignée dans le sens des aiguilles d'une montre jusqu'à entendre un « clic » audible. Cela indique que le ressort de fermeture est complètement chargé et l'indicateur mécanique confirme l'état de l'énergie stockée.

Chargement électrique :Lorsque l'alimentation auxiliaire est fournie à l'unité, le moteur interne s'active automatiquement. Il entraîne le mécanisme pour charger le ressort. Une fois la charge terminée, un micro-interrupteur coupe l'alimentation du moteur, gardant l'énergie prête pour une commande de fermeture. Il est essentiel de vérifier que le câblage secondaire est correct avant de se fier au fonctionnement électrique.

B. Opération de clôture

Fermeture manuelle :L'opérateur appuie sur le bouton vert. Cette action libère instantanément le ressort de fermeture chargé, entraînant le disjoncteur à fermer le circuit principal.

Fermeture électrique :lorsque la bobine du solénoïde de fermeture est un solénoïde. Le piston du solénoïde se déplace, libérant mécaniquement le loquet à ressort. lorsque l'énergie stockée est libérée, fermez le disjoncteur. Après la fermeture, le mécanisme recomprime automatiquement le ressort d'ouverture (emmagasinant de l'énergie pour le prochain déclenchement) et active les verrouillages pour empêcher une deuxième commande de fermeture alors que le disjoncteur est déjà fermé.

C. Opération d'ouverture

Ouverture manuelle :Appuyez sur le bouton rouge. Cela libère le ressort d'ouverture précédemment comprimé, provoquant le déclenchement du disjoncteur et l'interruption du flux de courant.

Ouverture électrique :Alimentez la bobine du déclencheur shunt (ouverture). La force magnétique libère le loquet à ressort d'ouverture, permettant au ressort de se dilater et de séparer instantanément les contacts.

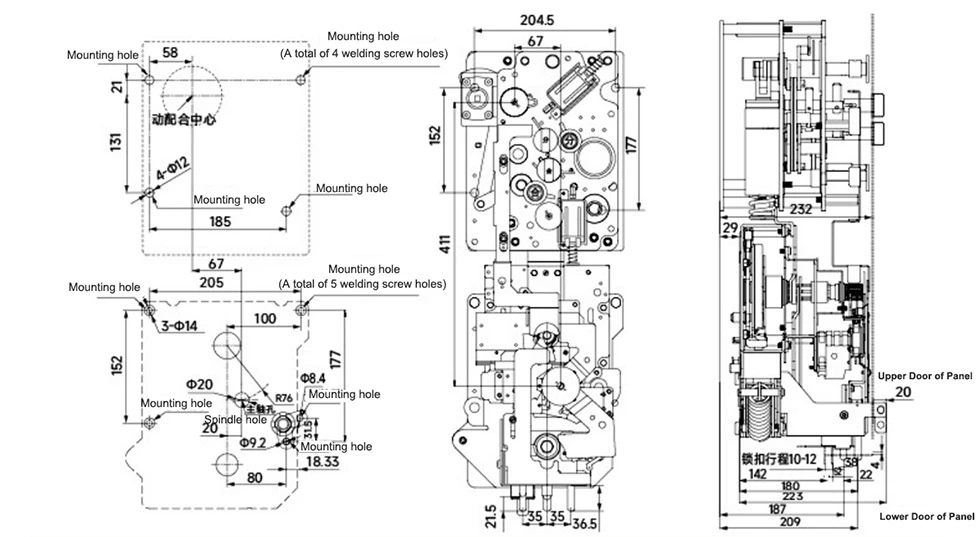

Apparence et dimensions
