Appareillage de commutation isolé au gaz moyenne tension 11KV

Cotenele est l'un des principaux fabricants d'équipements de distribution d'énergie en Chine, nos produits comprennent des appareillages BT et MT, des unités principales en anneau et leurs composants de base internes. L'appareillage isolé au gaz moyenne tension 11KV a une structure compacte, est robuste et durable, et a des performances sûres et stables. Largement utilisé dans la distribution d'énergie urbaine, les bâtiments commerciaux, les centrales éoliennes et solaires et les sites industriels à espace limité.

Voir plus >> envoyer une demande >>

Qu'est-ce qu'une unité principale en anneau ?

Une Ring Main Unit (RMU) est un ensemble d'appareillages moyenne tension utilisé dans les réseaux de distribution. Il intègre des composants clés tels que des interrupteurs de charge et des fusibles dans un boîtier métallique ou non métallique.

Il doit son nom à son application courante dans les réseaux de distribution en anneau, qui offrent une fiabilité d'alimentation élevée. Dans une telle configuration en anneau, les lignes de distribution forment une boucle fermée, permettant l’alimentation électrique dans les deux sens.

Lorsqu'un défaut se produit sur une section de la ligne, la section défectueuse peut être rapidement isolée et le courant peut être rétabli du côté opposé, minimisant ainsi la plage de panne.

Types d'isolation RMU

Type à isolation gazeuse SF₆ (excellentes performances mais impact à effet de serre élevé, encore largement utilisé)
Type à isolation solide (respectueux de l'environnement et sûr, remplaçant progressivement le SF₆)
Type isolé à l'air (coût inférieur mais taille plus grande)
Type à isolation gazeuse respectueux de l'environnement (tendance de développement future)

Les RMU sont largement utilisées dans les réseaux de distribution urbains, les bâtiments commerciaux, les entreprises industrielles et minières, les projets d'infrastructure et les systèmes d'énergie renouvelable.

Composants de base internes

Interrupteur-sectionneur (pour établir et couper le courant de charge)
Fusible (pour interrompre le courant de défaut)
Sectionneur de terre (pour la sécurité de la maintenance)

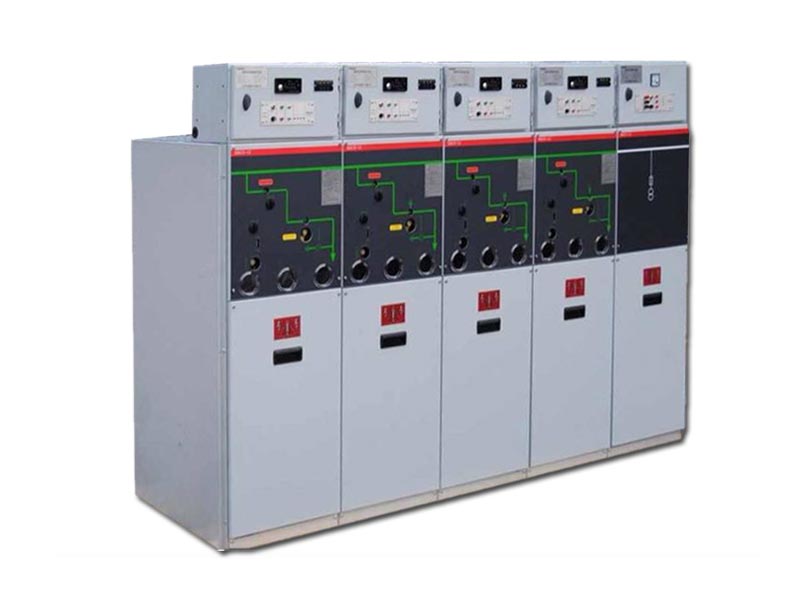

Ring Main Unit

Pourquoi s’appelle-t-on un réseau en anneau ?

Dans les systèmes de distribution d’énergie traditionnels, l’électricité est fournie dans une structure radiale à partir d’une seule sous-station. Si une panne se produit, les utilisateurs en aval subissent des pannes.

Un réseau en anneau connecte plusieurs armoires RMU dans un circuit en boucle fermée. En fonctionnement normal, le système fonctionne dans un état en boucle ouverte, permettant une alimentation électrique dans les deux sens sans former de court-circuit.

Lorsqu'un défaut se produit, la section défectueuse est isolée et le point normalement ouvert est fermé pour rétablir l'alimentation dans la direction opposée, améliorant ainsi la fiabilité et la flexibilité.

Construction et composants clés

Interrupteur-sectionneur (unité C)

Peut établir et couper en toute sécurité le courant de charge normal, mais ne peut pas interrompre les courants de court-circuit.

Fusible (unité F)

Combiné avec un interrupteur-sectionneur pour la protection du transformateur. En cas de panne, le fusible fonctionne et déclenche l'interrupteur.

Disjoncteur (unité V)

Utilise des disjoncteurs à vide pour interrompre les courants de défaut. Généralement utilisé pour les circuits entrants et les charges critiques.

Conception entièrement isolée et scellée

Les RMU modernes utilisent du gaz SF₆ ou des gaz respectueux de l'environnement dans une structure de réservoir scellée. Cela garantit une conception compacte, une fiabilité élevée et une résistance à la poussière, à l’humidité et à la pollution.

Principaux domaines d'application

Complexes résidentiels
Bâtiments commerciaux
Réseaux de distribution urbains
Parcs industriels et usines

Classification des unités principales en anneau

Par moyen d'isolation

Type à isolation gazeuse SF₆
Type à isolation solide
Type isolé à l'air
Type à isolation gazeuse respectueux de l'environnement

Taper	Milieu isolant	Caractéristiques clés	Note environnementale
RMU isolée au SF₆	Hexafluorure de soufre (SF₆)	Compact, entièrement scellé, insensible aux conditions environnementales, longs intervalles de maintenance.	SF₆ a un potentiel de réchauffement climatique élevé ; les services publics se tournent vers des alternatives.
RMU écologique à isolation gazeuse	Gaz naturels ou à faible PRG (air sec, azote, mélanges fluoronitrile/fluorocétone)	Même empreinte compacte que les unités SF₆, impact environnemental considérablement réduit	Souvent appelées RMU « gaz vert » ou « écologiques ».
RMU isolée par l'air (AIR)	Air ambiant	Encombrement plus important, coût initial réduit, inspection visuelle facile.	Généralement utilisé à l’intérieur où l’espace n’est pas critique.
RMU à isolation solide	Matériaux diélectriques solides (par exemple, résine époxy)	Pas de gaz à effet de serre, complètement étanche à l'humidité et à la pollution, compact, entretien minimal.	Souvent classé dans la catégorie écologique.

Par unité fonctionnelle

Unité C : unité interrupteur-sectionneur
Unité F : unité combinée interrupteur-fusible
Unité V : unité disjoncteur à vide
Unité G : sectionneur ou unité d'isolement

Type d'unité	Composants de base	Fonction
Unité C	Disjoncteur	Crée, transporte et coupe les courants de charge normaux et les courants de court-circuit. Utilisé pour la protection des alimentations lorsqu'une interruption fréquente en cas de panne est requise.
Unité F	Interrupteur de coupure de charge + combinaison de fusibles	L'interrupteur-sectionneur gère les courants de charge normaux ; le fusible offre une protection contre les courts-circuits. Couramment utilisé pour les unités d'alimentation de transformateur.
Unité V	Disjoncteur à vide	Similaire à C mais utilisant spécifiquement des ampoules à vide. Convient aux applications nécessitant une élimination rapide et fiable des défauts.
Unité G	Sectionneur (isolant)	Fournit une isolation et une mise à la terre visibles, mais ne peut pas couper le courant de charge ou le courant de défaut. Utilisé comme point d'isolement entrant/sortant ou pour la sectionnement.
Unité SL/S	Interrupteur de coupure de charge (autonome)	Établit et coupe les courants de charge normaux mais n'inclut pas de fusible. Utilisé pour les unités d'entrée/sortie en boucle.

Appareillage de commutation RMU ou blindé

L'appareillage de commutation à revêtement métallique utilise des compartiments entièrement séparés pour les sections de jeux de barres, de disjoncteurs et de câbles, offrant ainsi une sécurité et une visibilité élevées des points d'isolement.

Les RMU, quant à elles, sont des systèmes compacts et entièrement étanches, conçus pour les réseaux de distribution nécessitant fiabilité, faible encombrement et maintenance minimale.

Fonctionnalité	Unité principale en anneau (RMU)	Appareillage de commutation à revêtement métallique (par exemple, KYN)
Empreinte	Compact ; largeur généralement de 300 à 600 mm	Plus grand ; largeur généralement de 800 à 1 000 mm
Isolation	Principalement isolé au gaz (SF₆ ou alternatives) dans des réservoirs scellés	Principalement isolé dans l'air avec des jeux de barres visibles
Commutateurs primaires	Interrupteur-sectionneur +fusibles (principalement)	Disjoncteurs à vide (principalement)
Coût	Plus bas, en raison de la simplicité et de la compacité	Plus élevé, avec une protection plus avancée
Rôle typique	Distribution secondaire, réseaux en anneau, sous-stations compactes	Distribution primaire, départs de sous-stations, démarrage direct de gros moteurs

Pourquoi choisir Cotenele ?

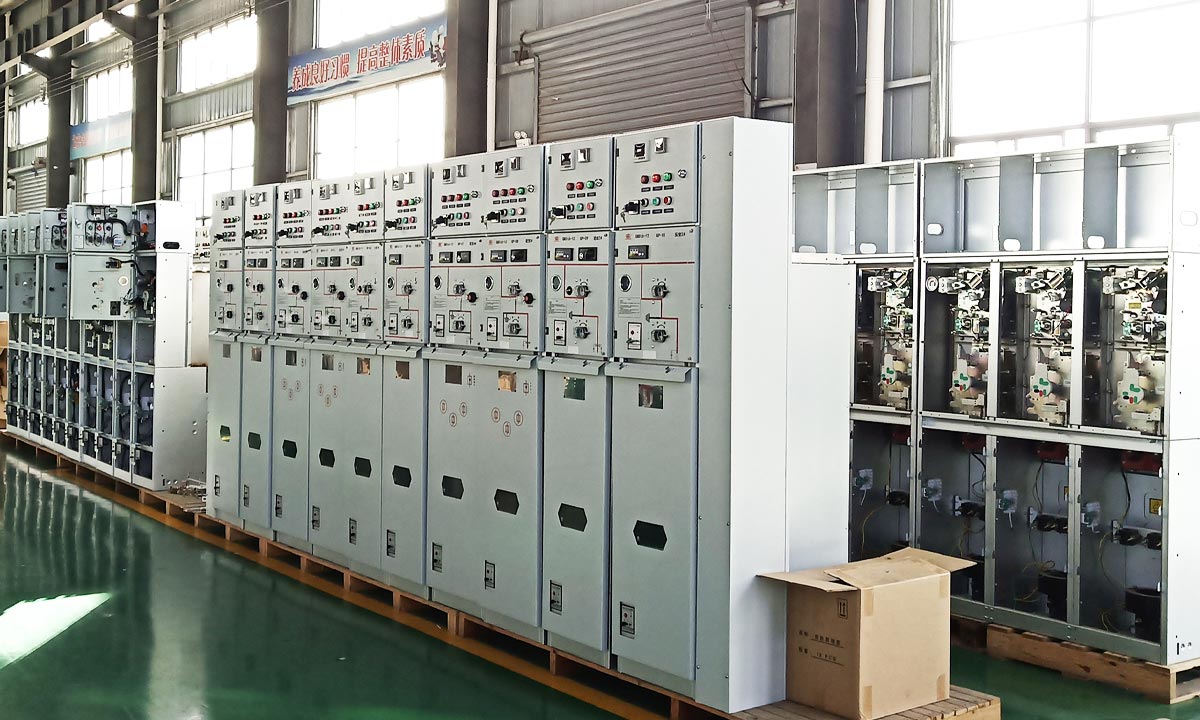

Cotenele est un partenaire important de la State Grid Corporation of China. Nous exploitons une usine indépendante couvrant plus de 30 000 mètres carrés.

Notre gamme de produits comprend des appareillages à isolation gazeuse, des appareillages respectueux de l'environnement et des unités principales en anneau avec des tensions nominales de 12 kV à 40,5 kV.

Tous les composants internes sont fabriqués en interne. Nous sommes certifiés ISO9001, ISO14001 et ISO18001.

Nos produits sont largement utilisés dans les secteurs de l’énergie, des chemins de fer, de la pétrochimie et de la construction municipale. Notre siège social est situé dans la ville de Liushi, dans la ville de Yueqing, à Wenzhou, connue comme la « capitale électrique » de la Chine.

Une unité principale en anneau est une solution d'appareillage moyenne tension compacte et très fiable. Il permet le fonctionnement d'un réseau de type anneau, améliorant ainsi la fiabilité de l'alimentation électrique et la flexibilité opérationnelle.

La technologie RMU moderne évolue vers :
