Panneau RMU de l'unité principale d'anneau moyenne tension 22KV

L'unité principale en anneau est l'un des produits de base fabriqués par Cotenele, nous pouvons fournir les RMU dont la tension est comprise entre 3,6 kv et 40,5 kv. Le panneau RMU de l'unité principale en anneau moyenne tension 22 KV de la série XGN15-24 est conçu pour les systèmes de distribution d'énergie triphasés AC 50 Hz avec une tension nominale de 24 kV. L'ensemble de l'armoire de l'unité principale en anneau utilise une isolation par air pour le système de jeu de barres. Développé pour les réseaux de distribution modernes, le XGN15-24 RMU est une solution d'appareillage de commutation sous enveloppe métallique compacte, extensible et évolutive adaptée aux applications d'automatisation de la distribution. Le produit est entièrement conforme aux normes CEI 62271-200 et répond aux exigences des projets de rénovation du réseau électrique urbain et de distribution d'énergie industrielle.

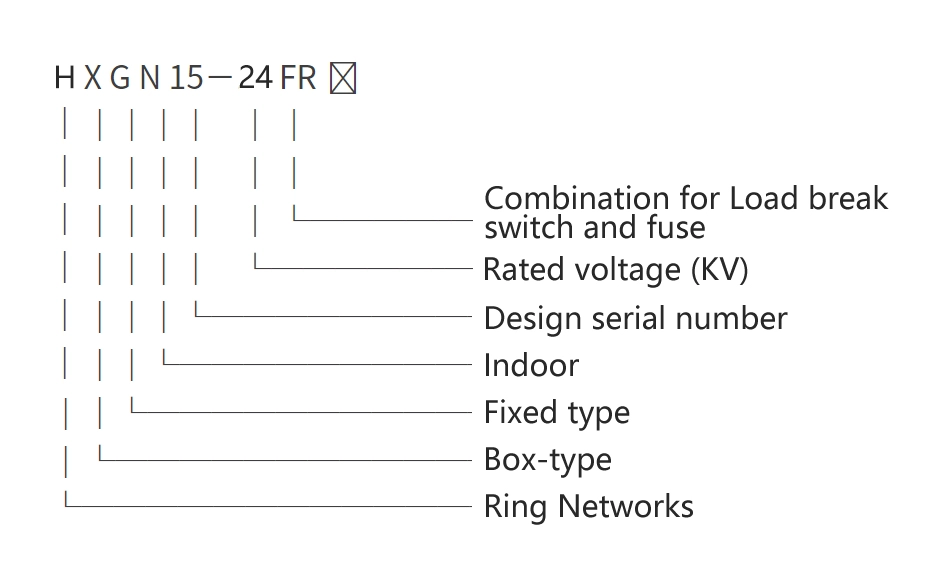

Modèle et significations

Conditions de travail

1. Plage de température ambiante :La limite supérieure est de +40 °C et la limite inférieure est de –25 °C. La température moyenne mesurée sur une période de 24 heures ne doit pas dépasser +35 °C.

2. Humidité relative :L'humidité relative moyenne quotidienne ne dépasse pas 95 % et l'humidité relative moyenne mensuelle reste inférieure à 90 %.

3. Altitude :L'altitude ne dépassant pas 1 000 m au-dessus du niveau de la mer.

4. Climatisation :L'air ambiant est exempt de contamination importante par la poussière, la fumée, les gaz corrosifs ou inflammables, la vapeur ou le brouillard salin.

5. Conditions vibratoires et sismiques :Les vibrations externes ou les mouvements du sol engendrés sont négligeables et n'ont aucune influence mesurable sur l'équipement.

Paramètres techniques

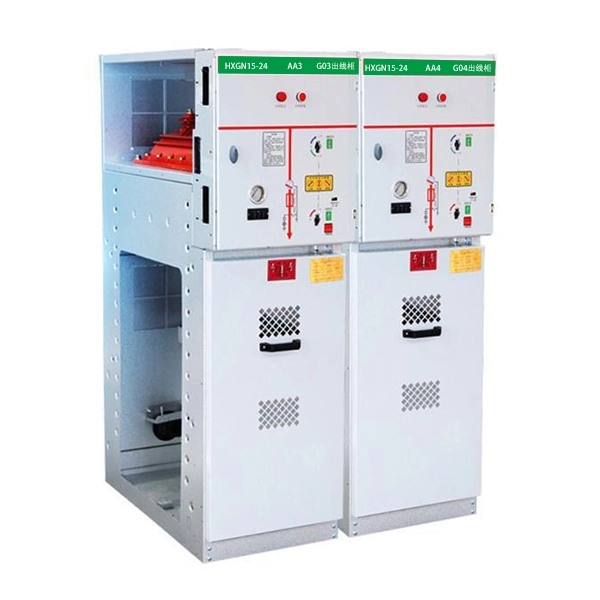

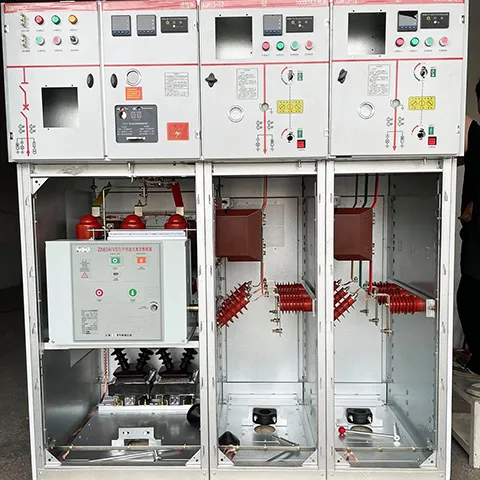

Structure du produit du XGN15-24

Le panneau RMU de l'unité principale d'anneau moyenne tension XGN15-24 22KV est composé de quatre compartiments fonctionnels principaux, chaque compartiment a des rôles différents au sein de l'appareillage de commutation :

1. Compartiment des jeux de barres

Le compartiment jeu de barres est situé dans la partie supérieure de l’unité principale en anneau. Les barres omnibus principales sont reliées entre elles et traversent tout le corps de l'unité principale en anneau. Le rôle principal de ce compartiment est la collecte et la distribution efficaces de l’énergie sur plusieurs unités interconnectées.

2. Compartiment de l'interrupteur de charge (compartiment de l'interrupteur principal)

Les interrupteurs-sectionneurs (tels que FLN36-24 ou FLN56) sont généralement installés dans ce compartiment comme appareillage principal. La coque de l'interrupteur-sectionneur est moulée en résine époxy et remplie d'hexafluorure de soufre gazeux comme moyen isolant. Il y a une fenêtre d'observation sur la coquille. De plus, selon les exigences du client, le compartiment peut également être équipé d'un densimètre gazeux à base d'hexafluorure de soufre ou d'un densimètre gazeux avec contacts d'alarme.

3. Compartiment pour câbles

Les compartiments à câbles disposent généralement de suffisamment d'espace pour une connexion facile des câbles. Les câbles unipolaires et tripolaires peuvent être connectés via de simples terminaisons de câble non blindées. D'autres composants tels que des parafoudres, des transformateurs de courant et des interrupteurs de mise à la terre peuvent également être installés dans ce compartiment. Il y a des fenêtres d'observation et des dispositifs de verrouillage de sécurité sur la porte du compartiment, tandis que la plaque inférieure comprend un couvercle d'étanchéité, des serre-câbles de taille appropriée et des cadres de support. Pour l'installation des câbles, la plaque inférieure et le cadre avant sont démontés.

4. Compartiment de commande basse tension

Le compartiment basse tension joue à la fois le rôle de système de verrouillage et celui de panneau de commande. Il contient un mécanisme de commande à ressort avec indicateur de position et un dispositif de verrouillage mécanique. Le compartiment peut également être équipé de contacts auxiliaires, de bobines de déclenchement, de mécanismes de déclenchement d'urgence, d'affichages capacitifs en direct, de serrures et de dispositifs de commande électriques. L'ensemble du compartiment basse tension peut être remplacé si nécessaire, cette conception de modularisation peut améliorer la facilité d'entretien.

5. Mécanismes de verrouillage

Le compartiment basse tension est équipé d'un système de verrouillage mécanique à cinq positions pour éviter une séquence de fonctionnement incorrecte. Cette conception de verrouillage complète garantit la sécurité de fonctionnement.

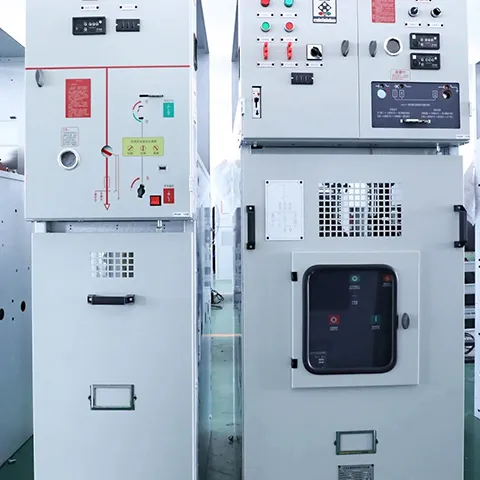

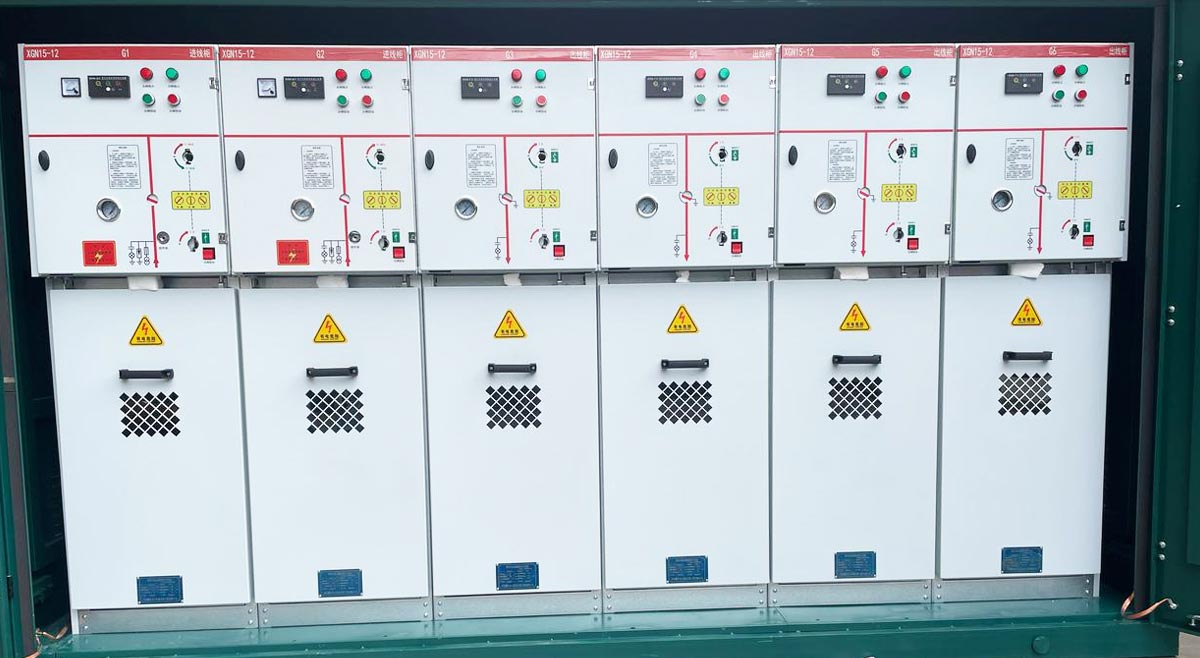

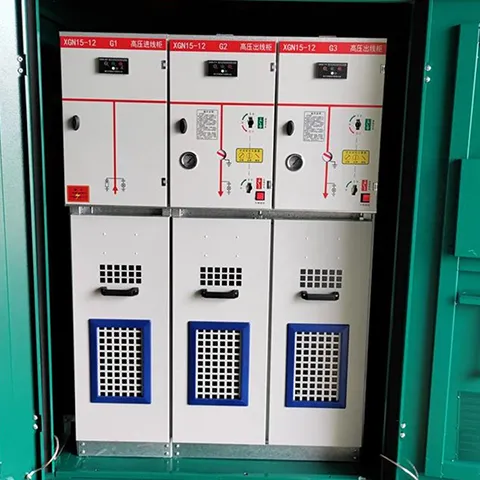

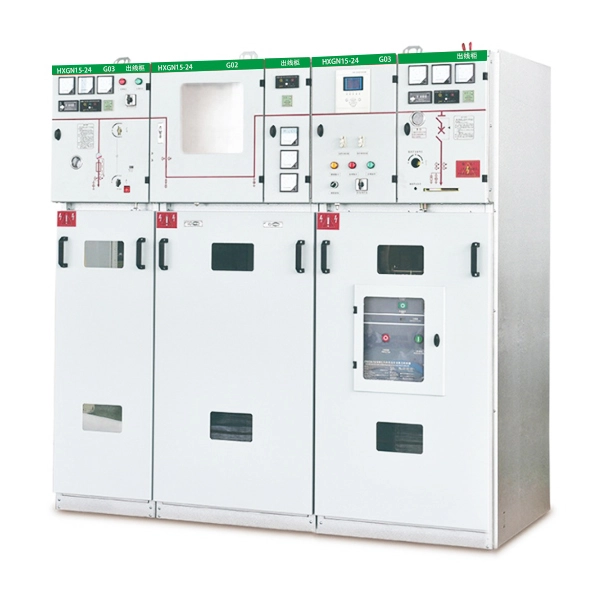

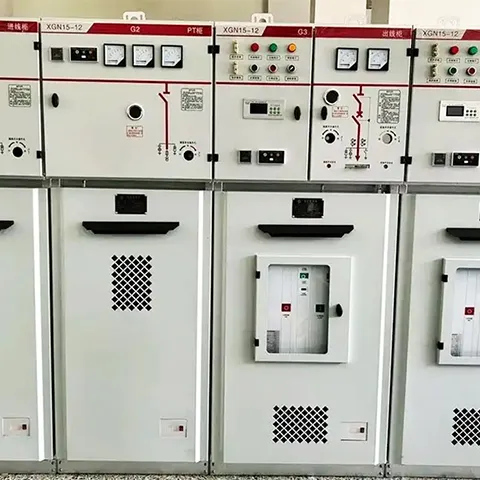

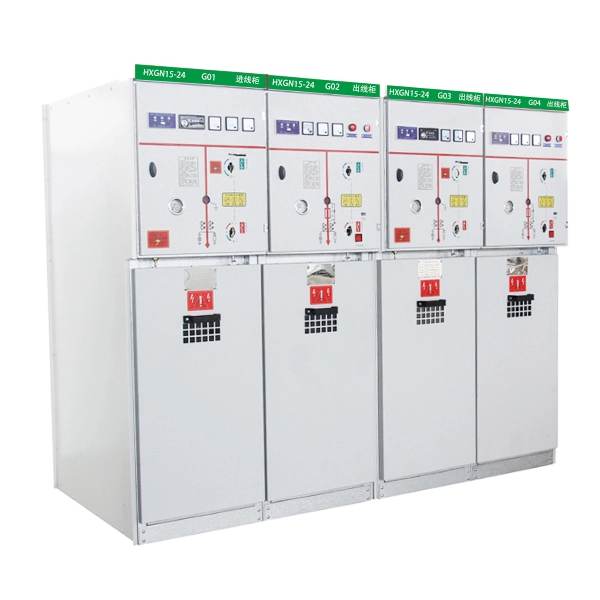

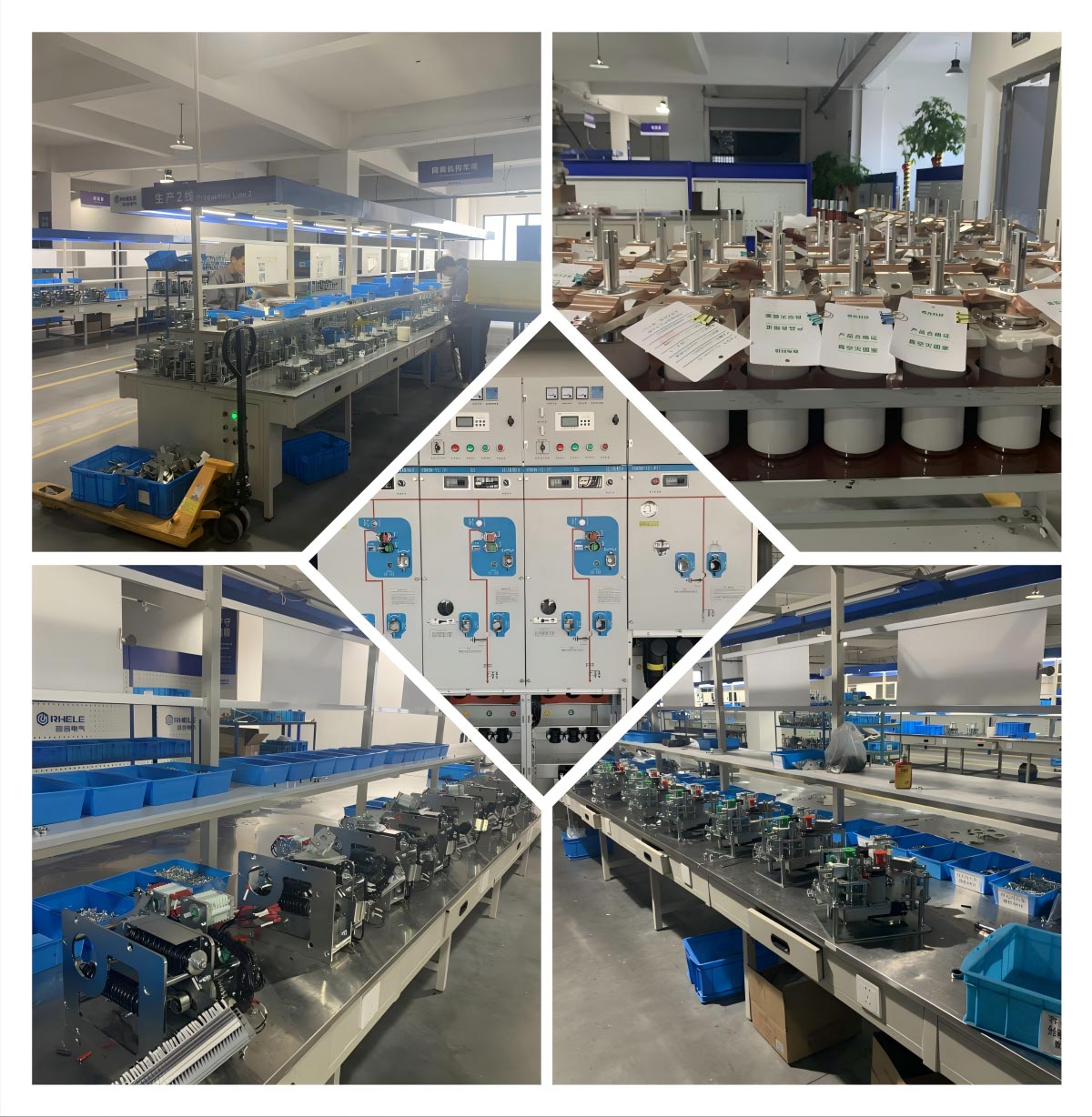

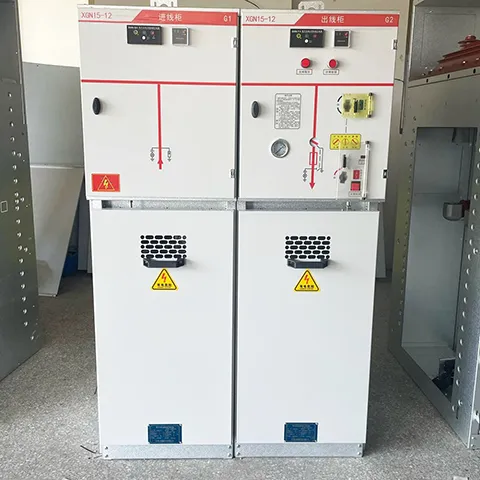

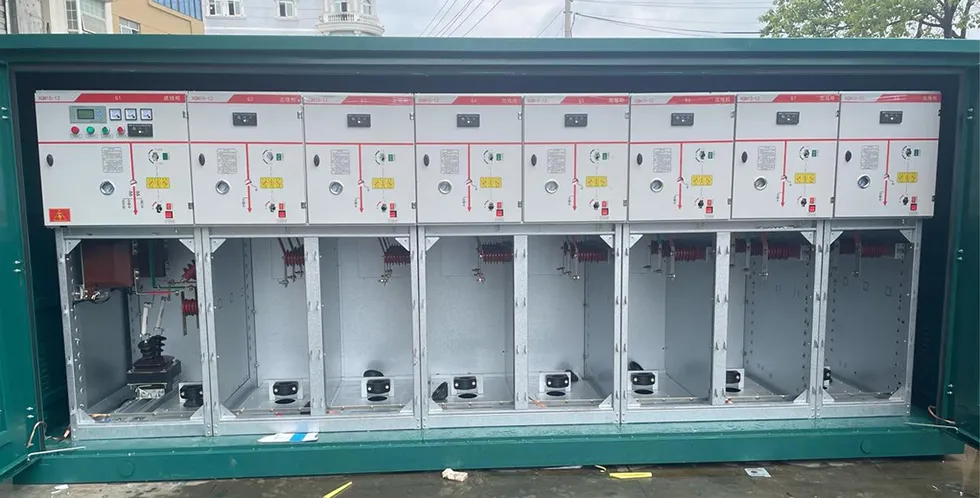

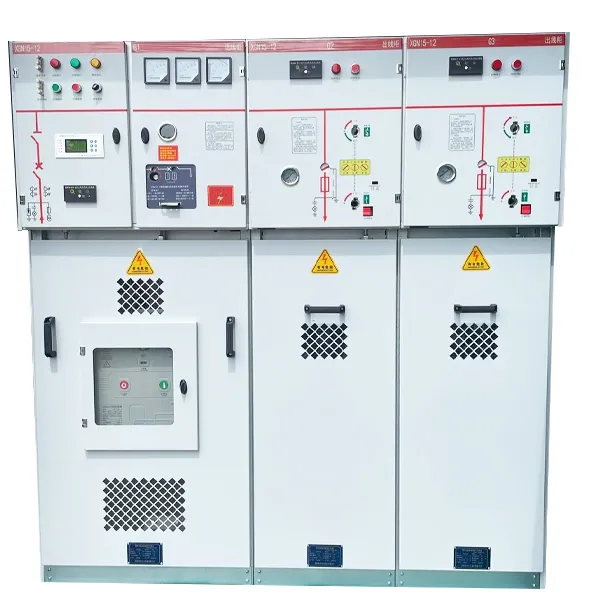

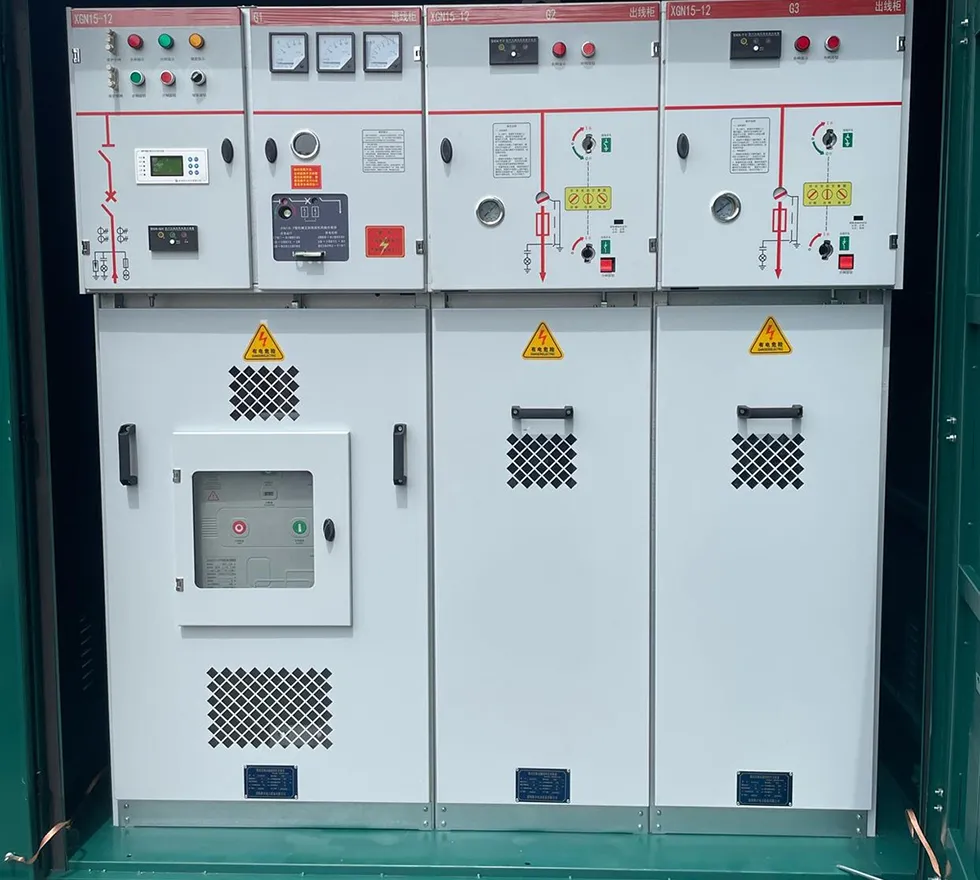

Expositions de produits
