Comment le vieillissement des infrastructures électriques entraîne le besoin de solutions modernes moyenne tension

Introduction : La crise cachée dans le réseau

Partout dans le monde industrialisé, une crise silencieuse se déroule dans les armoires métalliques des appareillages moyenne tension. Une grande partie de l’infrastructure électrique qui alimente les villes, les usines et les installations critiques a été installée il y a plusieurs décennies. En Europe, une partie importante des appareillages moyenne tension actuellement en service a plus de 30 ans. En Amérique du Nord, l’âge moyen des équipements des sous-stations de services publics augmente régulièrement depuis deux décennies. Dans certaines régions d’Asie et du Moyen-Orient, l’urbanisation rapide a poussé les équipements plus anciens au-delà de leurs limites de conception initiale.

Le problème n’est pas simplement que l’équipement est vieux. Le problème est que la grille qui l’entoure a changé d’une manière que les concepteurs d’origine n’avaient jamais anticipée. Les niveaux de défauts ont augmenté. La production renouvelable a introduit des flux d’énergie bidirectionnels et un contenu harmonique. Les exigences réglementaires en matière de performance environnementale et de sécurité se sont durcies. Et le coût opérationnel lié à l'entretien des équipements vieillissants (recherche de pièces de rechange, gestion des fuites de SF₆, planification des arrêts pour réparation) augmente chaque année.

Cet article examine comment le vieillissement des infrastructures électriques crée un besoin urgent de solutions moyenne tension modernes, quels défis techniques les appareils de commutation obsolètes présentent aux opérateurs de réseau d'aujourd'hui, et comment la transition vers une technologie moderne sans vide et sans SF₆ aborde non seulement la fiabilité, mais également la conformité, les coûts d'exploitation et la flexibilité future.

L’ampleur du problème : une infrastructure qui a dépassé sa durée de vie prévue

La plupart des appareillages moyenne tension ont été conçus pour une durée de vie de 25 à 35 ans. Une quantité importante d’équipements actuellement utilisés dans les économies développées a déjà dépassé ce seuil. Les implications varient selon le type d'équipement, mais le schéma sous-jacent est le même : des systèmes conçus pour une époque différente sont invités à prendre en charge un réseau qui ne ressemble plus à celui pour lequel ils ont été construits.

Les disjoncteurs à huile, autrefois la norme pour les applications moyenne tension, se trouvent encore dans les anciennes sous-stations en Europe et en Amérique du Nord. Ces disjoncteurs utilisent de l'huile minérale à la fois comme moyen isolant et comme agent d'extinction d'arc. Au fil du temps, l’huile absorbe l’humidité, s’oxyde et perd sa rigidité diélectrique. L'érosion des contacts due aux interruptions de faute dépose des particules conductrices dans l'huile, dégradant encore davantage les performances. Plus important encore, l’huile est inflammable. Un arc interne dans un disjoncteur à huile peut provoquer une rupture de réservoir et un incendie, un risque que les normes de sécurité modernes considèrent comme inacceptable pour les installations intérieures.

Les disjoncteurs aéromagnétiques, une autre technologie héritée, s'appuient sur de grandes chambres de coupure pour étirer et refroidir l'arc jusqu'à ce qu'il s'éteigne. Ils sont physiquement massifs, mécaniquement complexes et nécessitent un entretien régulier sur des surfaces de contact qui s'érodent à chaque interruption. Les pièces de rechange pour ces disjoncteurs sont de plus en plus difficiles à trouver. Dans de nombreux cas, le fabricant d'origine n'existe plus ou a interrompu le support pour la gamme de produits.

Même les appareils de commutation isolés au gaz SF₆, qui représentaient une avancée majeure par rapport au pétrole et à l'air lors de leur introduction, sont aujourd'hui confrontés à leur propre obsolescence. Le règlement de l'UE sur les gaz F interdit la mise sur le marché européen des nouveaux appareils de commutation SF₆ jusqu'à 24 kV depuis janvier 2026, et des restrictions similaires progressent dans d'autres régions. Les équipements SF₆ existants peuvent continuer à fonctionner, mais l’entretien avec du SF₆ vierge sera interdit à partir de 2032 et les exigences obligatoires en matière de contrôle des fuites ont été renforcées.

Le fil conducteur est que les appareillages vieillissants, quelle que soit la technologie, imposent trois fardeaux à leur opérateur : des coûts de maintenance croissants, des difficultés croissantes pour se procurer des pièces de rechange et des services, et un risque croissant en matière de réglementation et de sécurité.

Comment le réseau a changé en raison du vieillissement des appareils de commutation

Le problème de l’obsolescence ne concerne pas seulement l’équipement lui-même. Il s’agit de l’inadéquation entre ce pour quoi l’équipement a été conçu et ce que le réseau moderne exige réellement.

Les niveaux de pannes ont augmenté dans de nombreux réseaux de distribution. La densification urbaine signifie plus de transformateurs, plus de lignes d'alimentation et plus de charges connectées dans la même zone géographique, ce qui augmente le courant de court-circuit disponible à un moment donné. Un panneau d'appareillage de commutation évalué à 20 kA lors de son installation il y a 35 ans peut désormais être connecté à un système où le courant de défaut peut atteindre 25 kA ou plus. Faire fonctionner un disjoncteur au-dessus de sa capacité de coupure nominale est une panne catastrophique qui attend de se produire. Le dispositif de protection peut ne pas être en mesure d'éteindre l'arc, entraînant la destruction de l'équipement et une panne prolongée.

L’intégration des énergies renouvelables a fondamentalement modifié le caractère des réseaux de distribution. Une alimentation radiale traditionnelle transportait l'énergie dans une seule direction, du transformateur de la sous-station vers les charges. Le courant de défaut provenait d’une seule source : le réseau en amont. Les réseaux de distribution modernes dotés d'un stockage important de systèmes solaires photovoltaïques, éoliens et de batteries disposent de multiples sources de courants de défaut et de flux d'énergie bidirectionnels. Les systèmes de coordination de protection conçus pour un flux unidirectionnel peuvent ne pas fonctionner correctement dans cet environnement. Ce problème est particulièrement aigu dans les installations industrielles et les campus commerciaux qui ont ajouté la production sur site sans moderniser leur appareillage moyenne tension.

Les exigences en matière de qualité de l’énergie se sont durcies. Les processus industriels modernes reposent sur une électronique de puissance sensible qui ne tolère ni les chutes de tension ni les distorsions harmoniques. Les centres de données, les usines de fabrication de semi-conducteurs et les usines pharmaceutiques spécifient une qualité d'alimentation électrique à des niveaux que les appareillages de commutation existants, avec leurs relais de protection plus lents et leurs capacités de surveillance limitées, ne peuvent pas garantir.

Le profil de charge a également changé. Les infrastructures de recharge des véhicules électriques, les pompes à chaleur et les centres de données imposent des modèles de charge qui n'étaient pas prévus lors de la spécification de la plupart des appareillages moyenne tension existants. Des cycles de charge fréquents, un contenu harmonique élevé et des disjoncteurs à contrainte de fonctionnement soutenue et proche de la valeur nominale d'une manière que les marges de conception d'origine peuvent ne pas prendre en compte.

Le piège de la maintenance : lorsque l’entretien d’un ancien équipement coûte plus cher que son remplacement

Pour les gestionnaires d’actifs, les arguments financiers en faveur du maintien d’appareillages vieillissants semblent souvent simples sur le papier. Le matériel est déjà amorti. Le budget d'investissement pour le remplacement est difficile à obtenir. Les coûts d'entretien, bien qu'en augmentation, sont des dépenses opérationnelles qui peuvent être absorbées d'année en année.

Cette logique comptable s’effondre lorsque le coût réel de maintenance des équipements obsolètes est entièrement pris en compte.

La disponibilité des pièces de rechange constitue le défi le plus immédiat. Les bouteilles d'interrupteur à vide pour les anciennes conceptions de disjoncteurs peuvent ne plus être en production. Les chambres de coupure pour disjoncteurs aéromagnétiques nécessitent un travail de fonderie spécialisé que peu de fournisseurs effectuent encore. Les modules de relais de protection pour les gammes de produits abandonnées ne sont disponibles que sur le marché secondaire, voire pas du tout. Lorsqu'une pièce de rechange critique ne peut pas être trouvée, une seule panne de disjoncteur peut mettre hors ligne une section entière de sous-station pendant des semaines pendant qu'une pièce de rechange sur mesure est fabriquée, si la fabrication est même possible.

Les coûts de manutention SF₆ augmentent. En vertu de la réglementation européenne renforcée sur les gaz F, même les équipements SF₆ existants nécessitent des contrôles de fuite plus fréquents et une documentation plus rigoureuse. Le coût du gaz SF₆ lui-même augmente à mesure que les volumes de production diminuent et que les frais réglementaires augmentent. Après 2032, lorsque la desserte en SF₆ vierge sera interdite, les opérateurs dépendront du gaz de récupération, dont l'approvisionnement est incertain et dont le coût est imprévisible.

Les fenêtres de panne sont de plus en plus difficiles à organiser. Dans de nombreuses installations industrielles et commerciales, les calendriers de production ne permettent plus des arrêts prolongés. Les centres de données fonctionnent 24h/24 et 7j/7 avec des garanties contractuelles de disponibilité. Les actifs d’énergie renouvelable doivent maximiser les heures de production pour atteindre les objectifs financiers. La mise hors service d’un tronçon de bus pour la maintenance des disjoncteurs – ce qui aurait pu être une routine lorsque l’équipement était neuf et que les temps d’arrêt étaient moins coûteux – est désormais un événement opérationnel important qui nécessite une planification et une justification approfondies.

Le résultat est un piège de maintenance. Plus l’équipement vieillit, plus il nécessite d’entretien. Plus il nécessite de maintenance, plus le temps d’arrêt est nécessaire. Plus la durée d'arrêt est longue, plus il est difficile de planifier dans une installation qui ne peut pas se permettre de s'arrêter. Finalement, la maintenance est reportée parce que le coût opérationnel de sa réalisation dépasse le risque perçu de ne pas la faire – un pari qui peut aboutir à une panne d’équipement avec des conséquences bien plus coûteuses que la maintenance ne l’aurait été.

Sécurité et responsabilité environnementale

Les appareillages vieillissants comportent des risques de sécurité que les équipements modernes sont spécialement conçus pour éliminer. Le plus grave d’entre eux est le confinement des défauts d’arc interne.

Lorsqu'un arc interne se produit à l'intérieur d'un panneau d'appareillage de commutation (causé par une défaillance de l'isolation, une pénétration d'humidité ou un contact accidentel lors de la maintenance), la libération d'énergie est explosive. L'arc vaporise le métal et dilate l'air ou le gaz environnant avec une telle force qu'il peut ouvrir les panneaux, éjecter des gaz chauds et du métal en fusion et blesser gravement toute personne se trouvant à proximité. Les appareillages moyenne tension modernes sont conçus avec une classification d'arc interne, ce qui signifie qu'ils ont été testés pour contenir un niveau de défaut spécifié pendant une durée spécifiée sans mettre le personnel en danger. Les équipements existants étaient rarement conçus ou testés selon cette norme.

Les disjoncteurs à huile comportent un risque supplémentaire d’incendie et d’explosion. Un arc interne dans le pétrole génère des gaz combustibles. Si le dispositif de décompression ne parvient pas à les purger suffisamment rapidement, le réservoir peut se rompre. Les incendies de pétrole dans les sous-stations sont notoirement difficiles à éteindre et peuvent se propager aux équipements adjacents.

La responsabilité environnementale est une autre dimension du problème. Une RMU vieillissante remplie de SF₆ qui développe une fuite lente libère un gaz avec un potentiel de réchauffement climatique 24 300 fois supérieur à celui du CO₂. En vertu de la réglementation européenne en vigueur, l'opérateur est responsable de la détection, du signalement et de la réparation de cette fuite. Ne pas le faire peut entraîner des sanctions financières et une atteinte à la réputation. Pour les opérateurs disposant d’un grand parc d’équipements SF₆ répartis sur plusieurs sites, la charge administrative à elle seule est importante.

La voie de la modernisation : à quoi ressemblent les solutions de remplacement

La bonne nouvelle pour les gestionnaires d’actifs et les planificateurs de réseaux est que la technologie permettant de remplacer les appareillages moyenne tension vieillissants est mature, éprouvée et disponible. Le parcours de transition n’est pas un projet de recherche, c’est un exercice d’approvisionnement et de gestion de projet avec des options bien comprises.

Les disjoncteurs à vide sont le remplacement standard des disjoncteurs magnétiques à huile et à air dans les applications moyenne tension. Une ampoule à vide éteint l'arc à l'intérieur d'une bouteille en céramique scellée. Il n’y a pas d’huile à tester, filtrer ou remplacer. Il n'y a pas de fuite de gaz. L'interrupteur ne nécessite aucun entretien pendant toute sa durée de vie, qui peut dépasser 30 ans dans des conditions normales de fonctionnement. Les VCB modernes dotés de mécanismes à ressort de classe M2 sont conçus pour 10 000 opérations mécaniques, ce qui les rend adaptés aux commutations fréquentes qu'exigent l'intégration des énergies renouvelables et les processus industriels modernes.

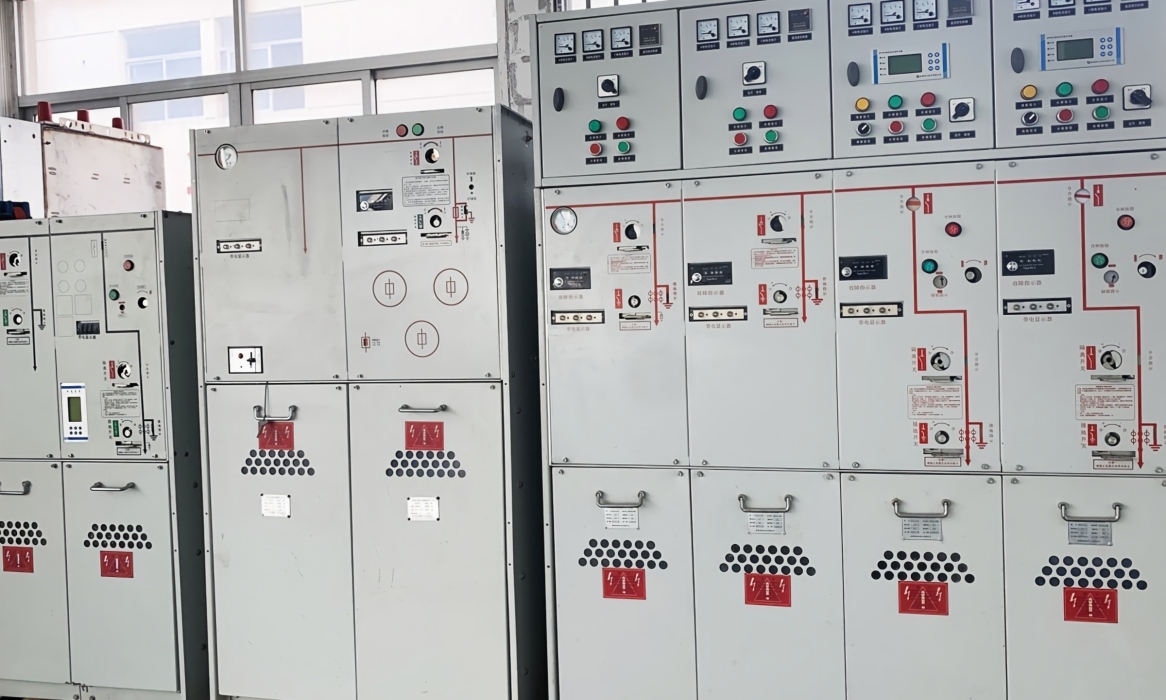

Les appareillages de commutation à isolation gazeuse sans SF₆ remplacent le SF₆ par de l'air sec ou de l'azote comme agent isolant. Le réservoir scellé en acier inoxydable ne nécessite aucune surveillance des gaz, aucun remplissage et aucune récupération des gaz en fin de vie. Pour les services publics et les opérateurs industriels remplaçant les RMU SF₆ vieillissantes, l’alternative à air sec offre le même encombrement compact et les mêmes performances électriques, sans la responsabilité environnementale et le coût croissant de mise en conformité.

L’intégration numérique est une capacité que les appareils de commutation existants ne possèdent tout simplement pas. Les relais de protection modernes communiquent via la norme CEI 61850, fournissant des données en temps réel sur la position du commutateur, les enregistrements de défauts et l'état de l'équipement. Les capteurs de décharge partielle peuvent détecter la dégradation de l’isolation avant qu’elle n’entraîne une défaillance. La surveillance de la température aux points de connexion critiques peut identifier les joints boulonnés desserrés avant qu'ils ne surchauffent. Pour un opérateur gérant plusieurs sous-stations, ces données permettent une maintenance basée sur les conditions : réparer les problèmes lorsqu'ils ont besoin d'être réparés, et non selon un calendrier, et pas après une panne déjà effectuée.

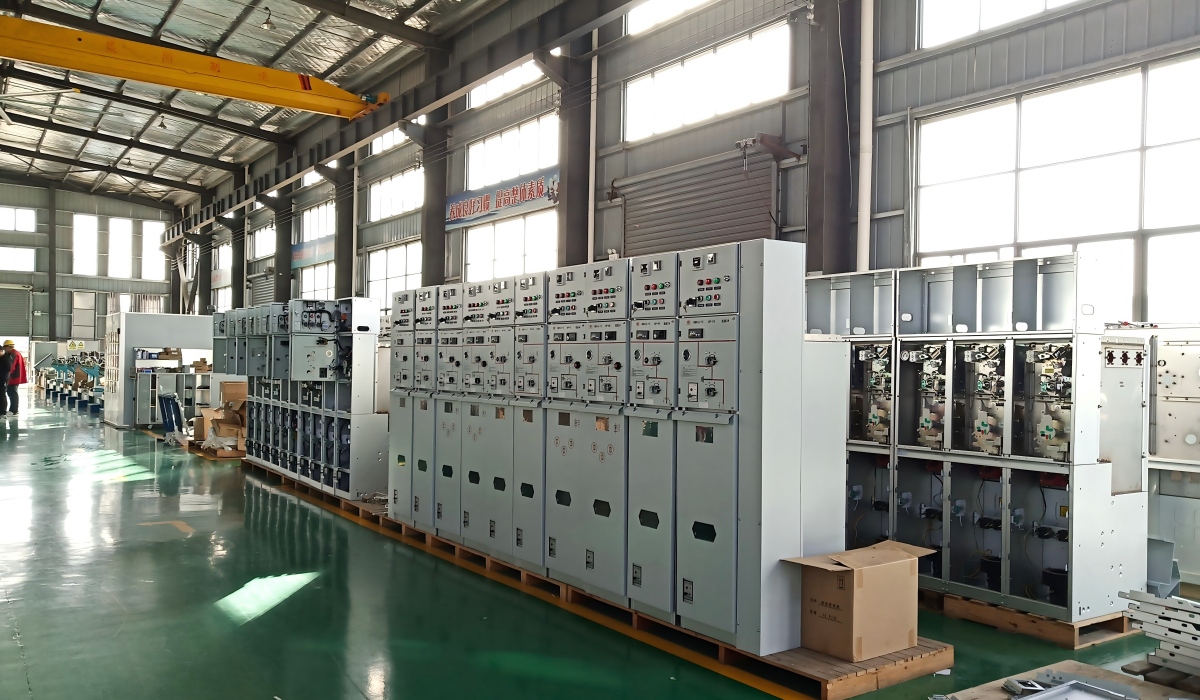

COTENELE fournit des disjoncteurs à vide de 12 kV à 40,5 kV et des unités principales en anneau sans SF₆ aux services publics, aux installations industrielles et aux développeurs d'énergies renouvelables entreprenant des projets de modernisation des infrastructures. Nos VCB utilisent une isolation des pôles en résine époxy et des ampoules à vide sans entretien. Nos RMU utilisent de l’air sec comme moyen isolant dans des réservoirs en acier inoxydable scellés à vie. Les deux gammes de produits sont testées selon les normes CEI applicables, avec une documentation complète fournie au stade de l'appel d'offres.

Les arguments économiques en faveur du remplacement

La décision de remplacer un appareillage vieillissant est en fin de compte une décision financière, et le dossier financier s'est considérablement renforcé ces dernières années.

La comparaison la plus simple est celle entre le coût croissant de l’entretien des anciens équipements et le coût en capital de l’installation de nouveaux équipements. Le coût de maintenance des appareillages vieillissants n’est pas linéaire. À mesure que l’équipement dépasse 30, 35 et 40 ans de service, les interventions de maintenance deviennent plus fréquentes, plus complexes et plus coûteuses. Les coûts des pièces de rechange augmentent à mesure que les stocks diminuent. Les prestataires de services spécialisés facturent des tarifs majorés pour l’expertise sur les équipements obsolètes.

Une analyse des coûts du cycle de vie 2024 réalisée par un cabinet de conseil indépendant a comparé le maintien d'une population de RMU SF₆ vieillissantes et leur remplacement par des équivalents d'air sec sur une période de 20 ans. Lorsque la détection des fuites de SF₆, le réapprovisionnement en gaz, les rapports obligatoires et la tarification projetée du carbone ont été inclus, le remplacement de l'air sec a atteint la parité totale des coûts en 12 ans, les économies s'accumulant par la suite. Pour les opérateurs disposant d’un grand parc d’équipements, les économies cumulées ont été substantielles.

Au-delà des coûts de maintenance directs, le coût évité en cas de panne est un facteur critique que les calculs de retour sur investissement traditionnels négligent souvent. Un seul arc interne dans un panneau d'appareillage de commutation non protégé peut détruire le panneau, endommager l'équipement adjacent et provoquer une panne pouvant durer des jours ou des semaines. Pour un centre de données, le coût d’une journée d’indisponibilité peut dépasser sept chiffres. Pour une installation industrielle, le coût de la perte de production peut éclipser le coût de l’appareillage lui-même. Un appareillage de commutation moderne avec classification d'arc interne et surveillance complète de l'état réduit la probabilité de tels événements.

Il y a aussi le coût du non-respect. Les opérateurs qui ne respectent pas les exigences renforcées en matière de vérification des fuites et de reporting SF₆ s'exposent à des sanctions réglementaires qui varient selon les juridictions, mais qui augmentent universellement. Le règlement de l'UE sur les gaz fluorés comprend des dispositions permettant aux États membres d'imposer des amendes « efficaces, proportionnées et dissuasives ».

Étapes pratiques pour l’évaluation des infrastructures

Pour les gestionnaires d’actifs qui envisagent un programme de modernisation des appareillages de commutation, plusieurs étapes pratiques peuvent clarifier la portée, l’urgence et l’analyse de rentabilisation.

Effectuer une évaluation de l'état. Inventorier tous les appareillages moyenne tension par âge, type de technologie et historique de fonctionnement. Documentez les problèmes connus, les pannes récentes et la fréquence de maintenance. Les équipements de plus de 30 ans, les équipements dotés de relais de protection obsolètes et les équipements SF₆ ayant des antécédents de fuites doivent être prioritaires.

Effectuez une étude du niveau de défaut. Le courant de court-circuit disponible à chaque emplacement de l'appareillage de commutation doit être recalculé en fonction de la configuration actuelle du réseau et de la génération future projetée. Tout disjoncteur dont le pouvoir de coupure est inférieur au niveau de défaut calculé est un remplacement prioritaire.

Auditez l'inventaire et les fuites de SF₆. Pour les opérateurs soumis à la réglementation sur les gaz fluorés, des enregistrements précis de l'inventaire de SF₆, des taux de fuite et des interventions de maintenance sont désormais une exigence de conformité. L’audit lui-même peut révéler des lacunes dans les données qui doivent être comblées.

Évaluez la tendance des coûts de maintenance. Si les dépenses de maintenance liées aux équipements vieillissants augmentent d’année en année, projetez cette tendance et comparez-la au coût amorti de remplacement. Incluez le coût des fenêtres de panne dans le calcul.

Engagez les fournisseurs dès le début. Pour les grands programmes de modernisation, le délai de livraison des appareillages de commutation peut être considérable, en particulier pour les équipements sans SF₆, où la capacité de production augmente pour répondre à la demande croissante. Un engagement précoce avec des fabricants qualifiés garantit des créneaux de production et évite les retards dans les projets.

Conclusion

Le vieillissement des infrastructures électriques n’est pas un problème qui se résoudra de lui-même grâce à une maintenance progressive. Les équipements au cœur du système de distribution moyenne tension – les disjoncteurs, les unités principales en anneau, les connexions des jeux de barres – ont une durée de vie limitée. Lorsque cette durée de vie est dépassée, le coût de maintien en fonctionnement des anciens équipements finit par dépasser le coût de leur remplacement par une technologie moderne.

La transition vers des appareillages moyenne tension modernes est l’occasion de relever plusieurs défis simultanément. Le remplacement d'un disjoncteur à huile par un disjoncteur à vide élimine le risque d'incendie, réduit la maintenance à près de zéro et offre 30 ans de service fiable. Le remplacement d'une RMU SF₆ par une RMU à air sec élimine la responsabilité environnementale, supprime le fardeau de la conformité et assure la pérennité de l'installation face aux réglementations plus strictes. L'ajout d'une surveillance numérique et d'une communication CEI 61850 transforme l'appareillage de commutation d'un composant passif en un participant actif dans la gestion du réseau.

Pour COTENELE, soutenir la modernisation des infrastructures signifie fournir des disjoncteurs sous vide et des RMU sans SF₆ qui sont testés de type, prêts à être documentés et en production en série. Cela signifie travailler avec les services publics, les opérateurs industriels et les entrepreneurs EPC pour spécifier l'équipement approprié pour chaque application et le fournir avec la documentation requise par les consultants et les régulateurs.

La grille change. L’équipement qui le contrôle doit également changer. La technologie existe. Les arguments économiques sont clairs. La seule variable qui reste est la rapidité avec laquelle les programmes de modernisation sont mis en œuvre – et le coût de l’attente augmente chaque année.

Vous recherchez des solutions modernes moyenne tension ? COTENELE fournit des disjoncteurs à vide de 12 kV à 40,5 kV, des unités principales en anneau sans SF₆ et des appareillages de commutation complets à revêtement métallique pour la modernisation des infrastructures, la distribution de services publics, les installations industrielles et les applications d'énergie renouvelable. Tous les produits sont testés selon les normes CEI applicables avec une documentation complète fournie au stade de l'appel d'offres.
