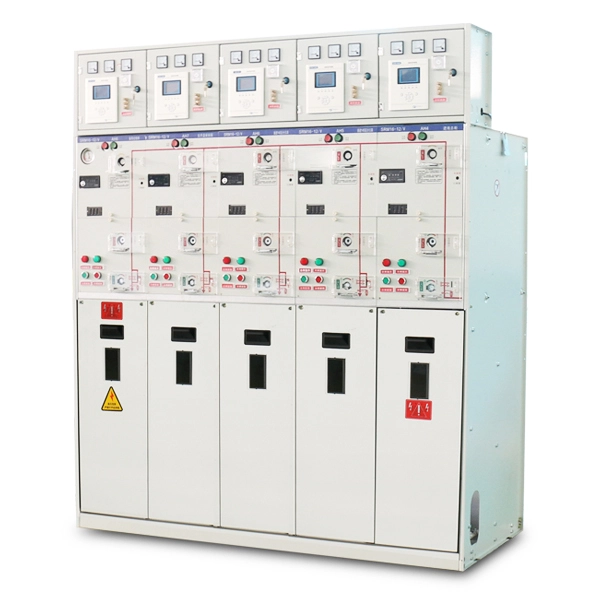

Appareillage de commutation Gis isolé au gaz 22KV MT

Principaux paramètres techniques

Conditions de fonctionnement

1. Plage de température ambiante :-40°C à +40°C.

2. Conditions d’humidité relative :Humidité relative moyenne quotidienne ≤ 95 %, humidité relative moyenne mensuelle ≤ 90 %.

3. Exigence d’altitude :L'altitude d'installation ne doit pas dépasser 2 000 mètres. Pour les applications à des altitudes plus élevées, la valeur d'altitude spécifique doit être clairement indiquée.

4. Capacité sismique :L'intensité du séisme ne dépasse pas la magnitude 8.

5. Conditions du site d'installation :L'équipement doit être installé dans des endroits exempts de risques d'incendie, de risques d'explosion, de contamination grave, de corrosion chimique et de vibrations intenses.

6. Degrés de protection :IP67 pour le compartiment à gaz SF₆, IP67 pour les fusibles et IP3X pour l'enceinte de l'appareillage.

La structure du produit et le principe de fonctionnement

Structure de base :

La caractéristique la plus distinctive de l'appareillage Gis isolé au gaz 22KV MT est sa construction entièrement fermée et entièrement isolée. Le composant central est un réservoir étanche au gaz en acier inoxydable de 3 mm d'épaisseur soudé au laser. Ce réservoir agit comme une « forteresse » robuste enfermant toutes les pièces sous tension haute tension et les remplissant de gaz isolant, atteignant un indice de protection IP67, ce qui signifie qu'il peut résister à une brève immersion dans l'eau.

Un SIG 22 kV complet se compose généralement de plusieurs unités fonctionnelles :

1. Unité C (unité de commutation de charge) – établit et interrompt les courants de charge normaux.

2. Unité F (unité combinée interrupteur de charge-fusible) – fournit une protection contre les courts-circuits, généralement pour les transformateurs.

3. Unité V (unité disjoncteur) – capable de créer, de transporter et de couper des courants normaux et de défaut (court-circuit).

4. Unités auxiliaires – y compris les unités de connexion aux jeux de barres, de mesure et les unités PT (transformateur de tension).

Ces unités peuvent être combinées de manière flexible via une extension latérale ou supérieure pour s'adapter à diverses configurations de réseau.

Principe de fonctionnement :Isolation gazeuse + trempe d'arc sous vide

Isolation:La rigidité diélectrique repose sur le gaz isolant à l'intérieur – généralement du SF₆ ou de l'air sec, qui permet des dégagements beaucoup plus petits et donc une taille d'équipement compacte.

Trempe d'arc :Lorsqu'un interrupteur s'ouvre, un arc se forme entre les contacts. Le SIG utilise généralement une ampoule à vide pour éteindre l'arc de manière rapide et fiable.

Les avantages et la zone de travail

Principaux avantages :

Haute fiabilité et sécurité : non affecté par des facteurs externes défavorables tels que la condensation, la pollution, les brouillards salins et les petits animaux.

Compact et peu encombrant : par rapport aux appareillages isolés dans l’air, il peut économiser plus de 60 % de la surface utilisable.

Conception sans entretien : aucun nettoyage de routine ; durée de vie > 30 ans.

Forte adaptabilité environnementale : Fonctionne de -40°C à +40°C, à haute altitude, forte humidité, etc.

Portée de travail

Réseaux de distribution urbains (centre-ville, immeubles commerciaux, immeubles d'habitation de grande hauteur)

Énergie renouvelable (énergie éolienne, connexion au réseau de ferme solaire)

Industriel et infrastructures (centres de données, transport ferroviaire, aéroports, mines)

Environnements difficiles (haute altitude, brouillard salin côtier, pollution chimique)

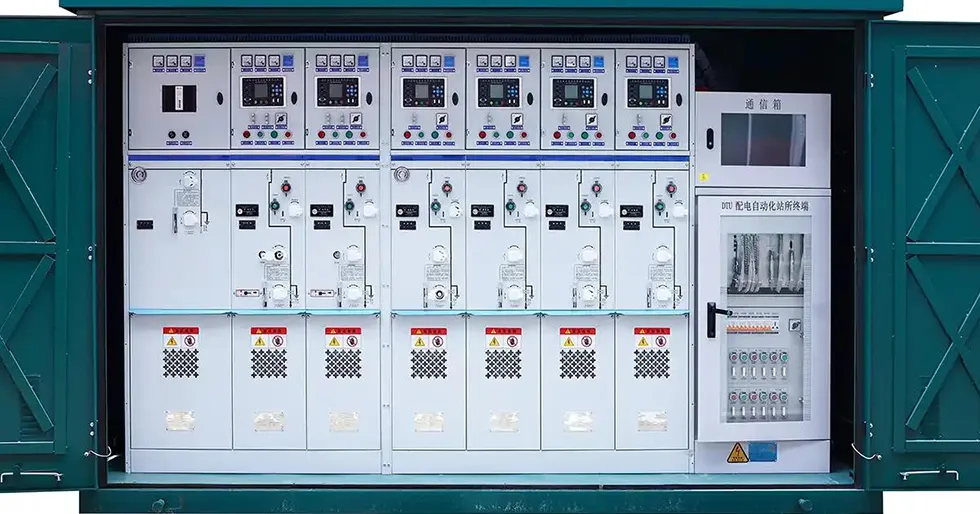

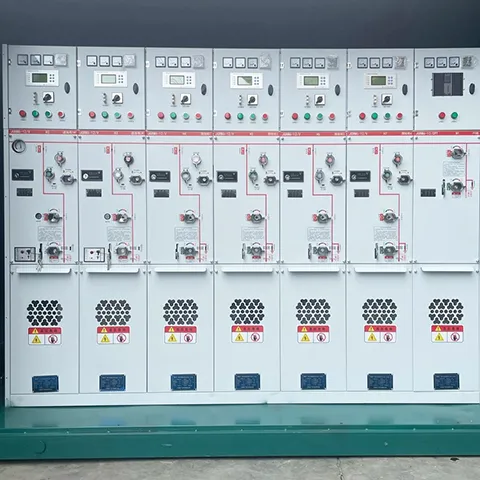

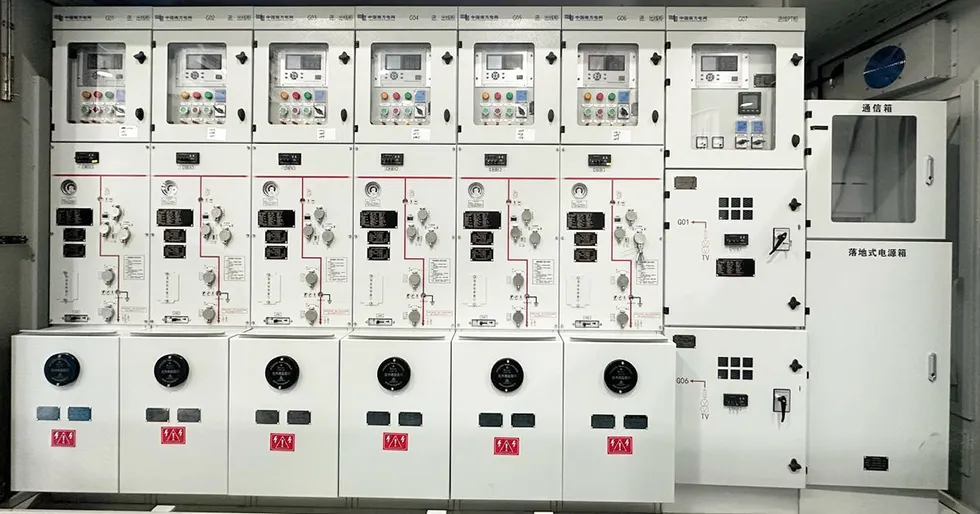

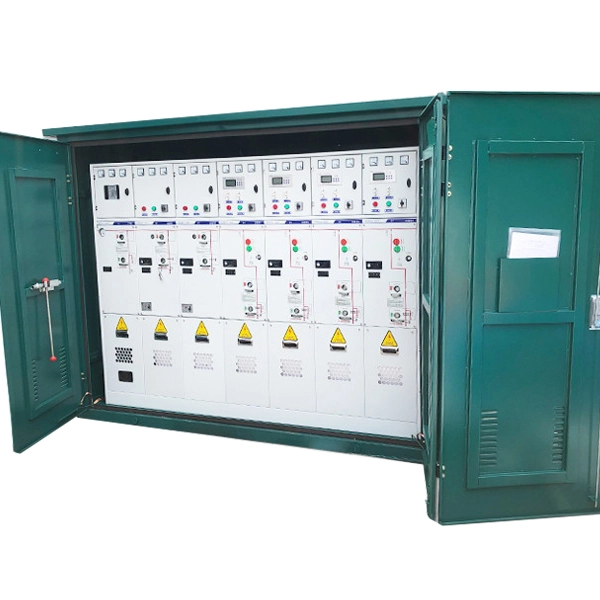

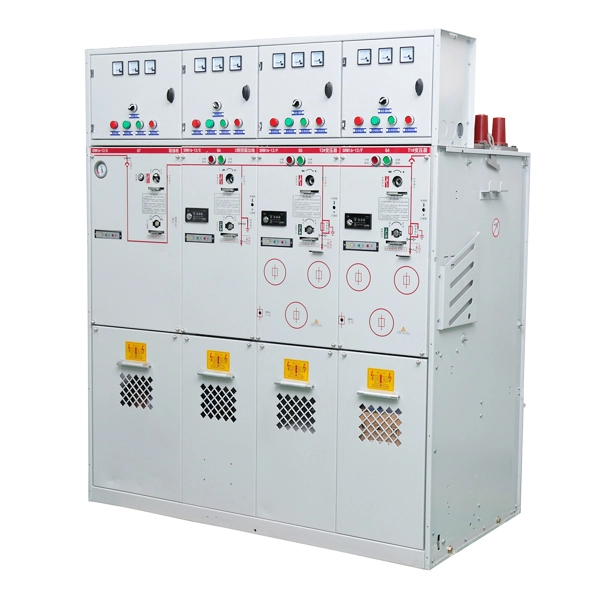

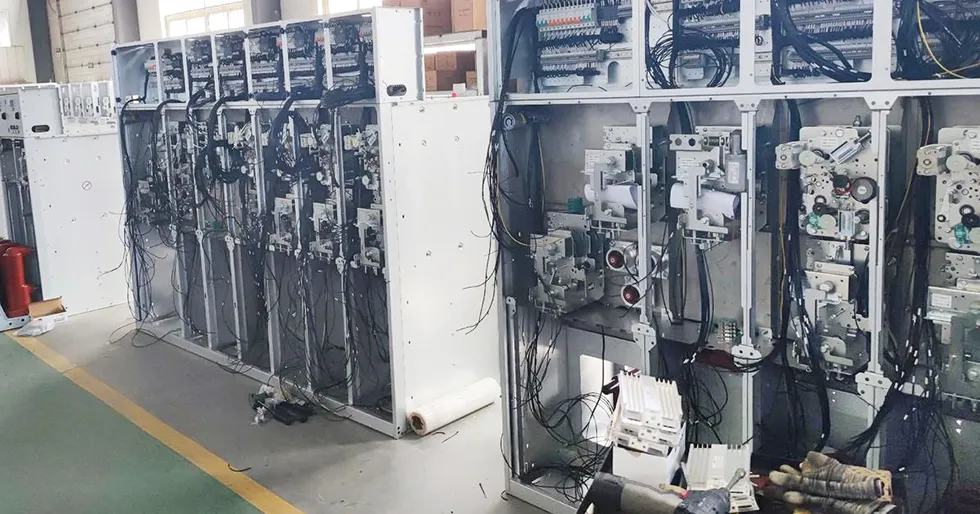

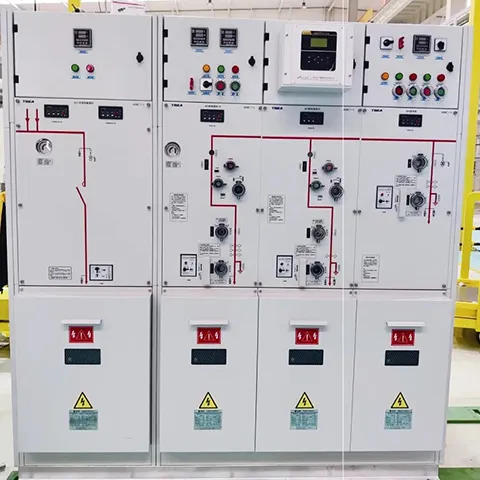

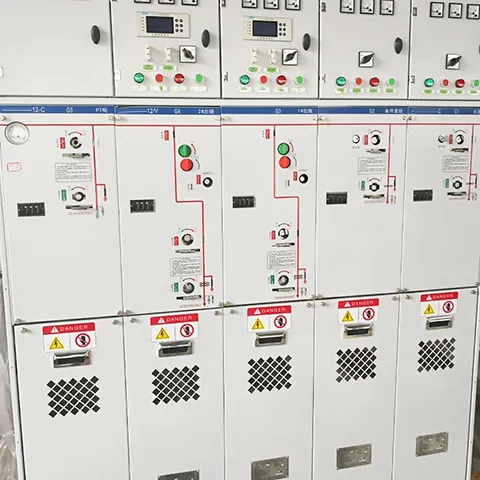

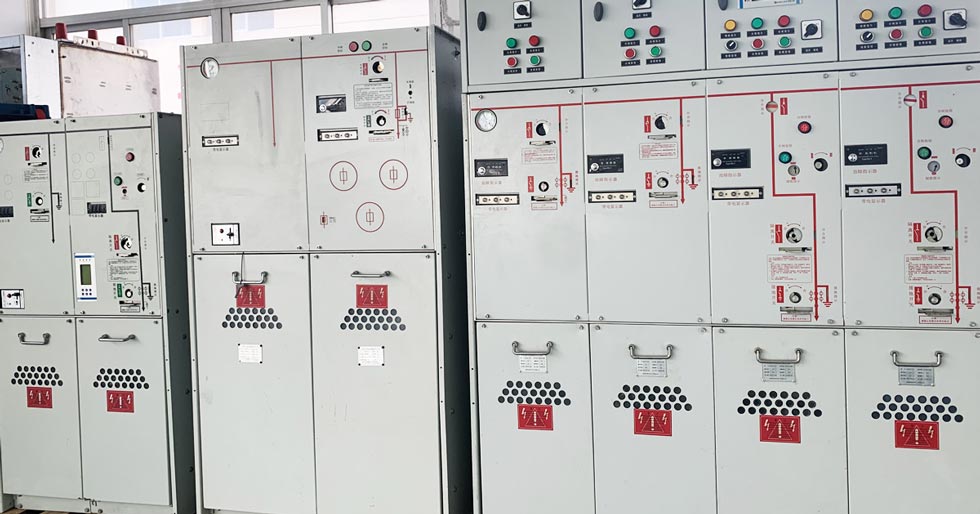

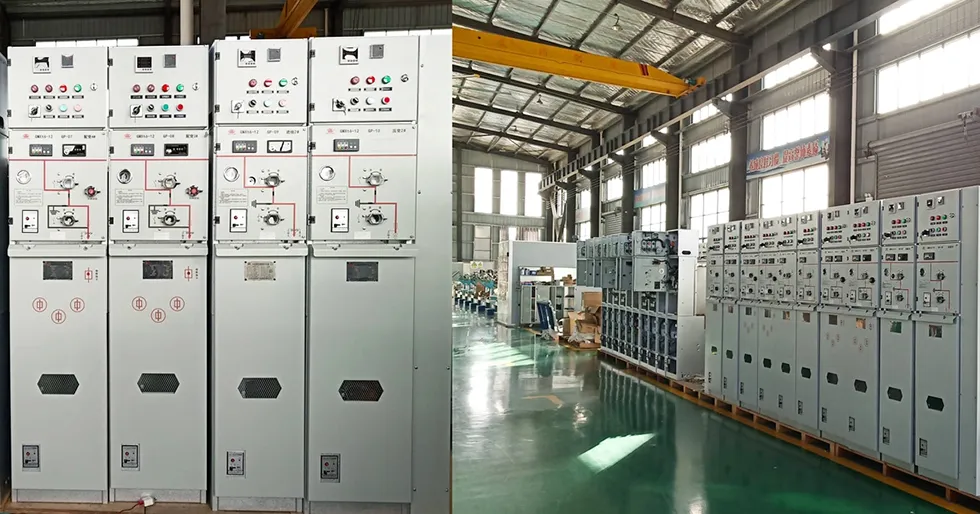

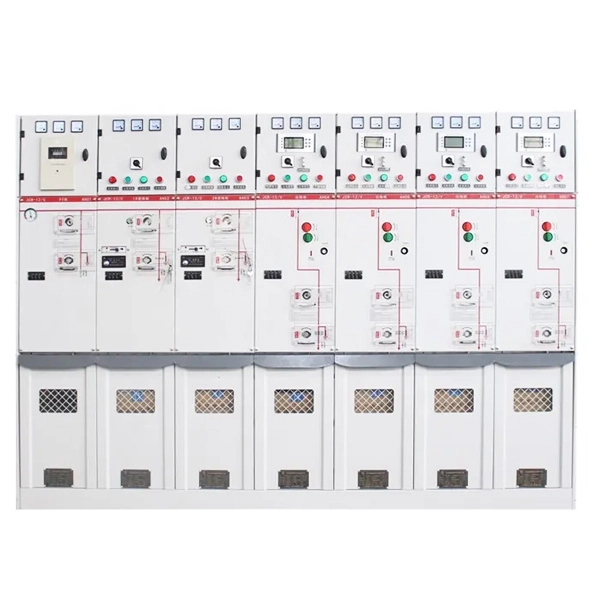

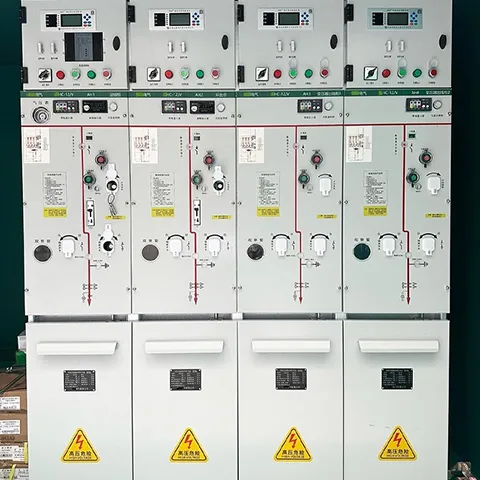

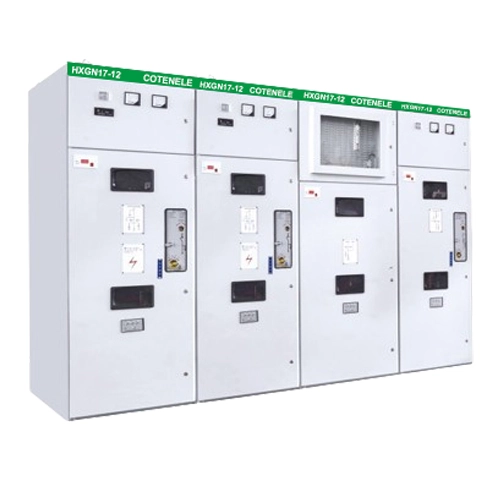

Expositions de produits
