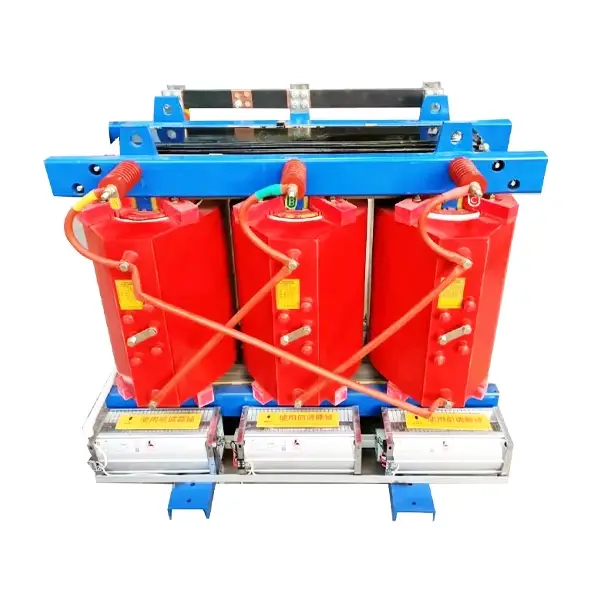

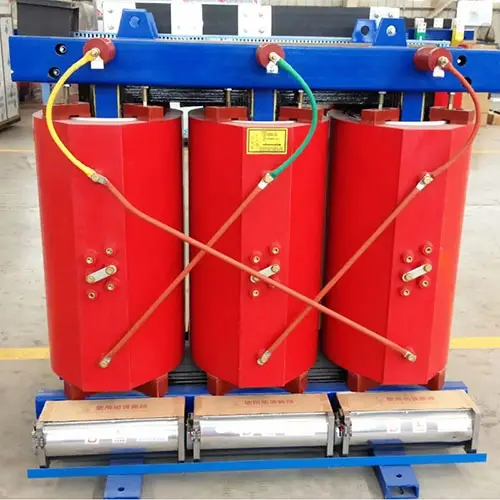

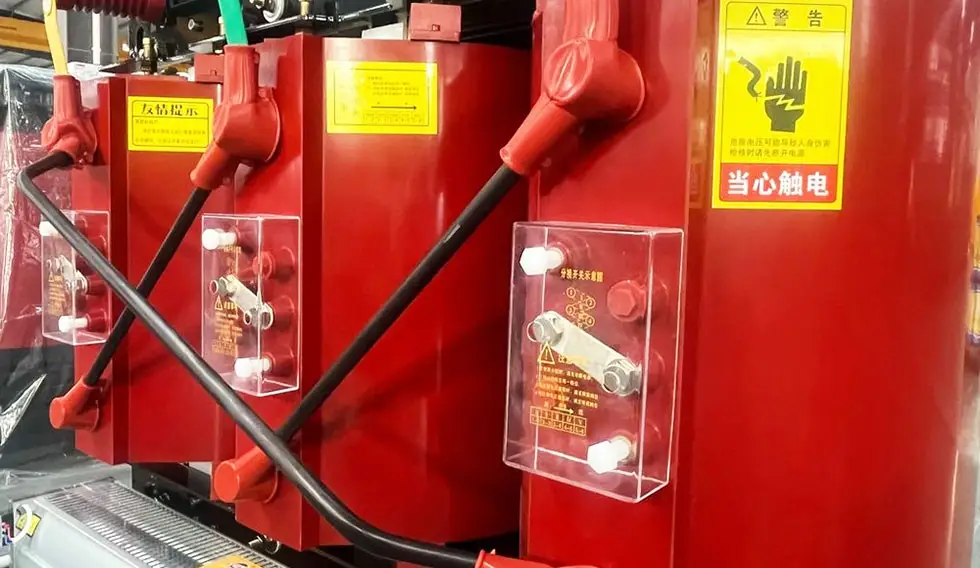

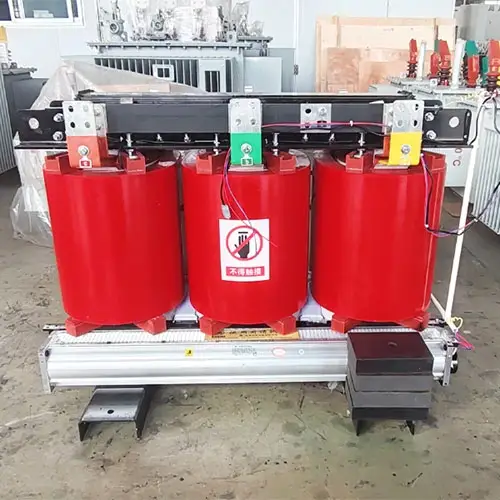

Transformateur de distribution électrique de type sec 20KV

Transformateur de distribution électrique de type sec 20KV

Cotenele est un grand fabricant et exportateur deTransformateur de distribution électrique de type sec 20KVde Chine. Nos transformateurs de type sec 20KV présentent des caractéristiques derayon d'alimentation plus long, chute de tension plus faible, pertes de ligne réduites et consommation moindre de métaux non ferreux. Ces transformateurs secs de 20 kV sont de plus en plus utilisés dans les immeubles de grande hauteur, les centres commerciaux, les usines pétrochimiques, les mines, les centrales électriques, les aéroports et bien d'autres endroits.

LeTransformateur de distribution électrique de type sec 20KVfabriqué par la société Cotenele est un équipement important dans le système de distribution d'énergie 20 kV. Son niveau de tension se situe entre 10kV et 35kV. Il compense les défauts des lignes de distribution d'énergie 10 kV et constitue un produit de distribution d'énergie clé recommandé par la State Grid Corporation de Chine et diverses provinces. Le transformateur sec de 20 kV utilise principalement des matériaux isolants solides et un système de refroidissement par air. Il aexcellentes performances de sécurité, bonne compatibilité environnementale, faibles exigences de maintenance, et est de plus en plus populaire dans les systèmes de distribution d'énergie modernes. Contrairement aux transformateurs immergés dans l'huile, les transformateurs de type sec ne présentent pas de problèmes tels que les fuites d'huile, les risques d'incendie et la pollution de l'environnement. Nos transformateurs de type sec 20KV sont conformes aux normes internationales pertinentesCEI 60076-11 et IEEE C57.12.01.

Principaux paramètres techniques

Conditions de fonctionnement

Conditions normales de service :

1. Altitude : ≤1000m (type standard)

2. Température ambiante :

3. Maximale : +40°C

4. Minimum : -25 °C (type sec extérieur) ; -5°C (type sec intérieur)

5. Moyenne mensuelle maximale : 30°C

6. Moyenne annuelle maximale : 20°C

7. Humidité relative : doit être inférieure à 93 % ; pas de condensation sur les surfaces des serpentins

8. Alimentation : La tension triphasée doit être approximativement symétrique ; la forme d'onde de tension doit être approximativement sinusoïdale

Conditions particulières :

Pour les altitudes supérieures à 1 000 m, un transformateur de type sec modifié en altitude (plateau) peut être fourni.

Qu'est-ce qu'un transformateur de type sec de 20 kV ?

A Transformateur de type sec 20kVest un transformateur avec une tension nominale primaire de 20 kV, dont le noyau et les enroulements ne sont pas immergés dans l'huile isolante. Au lieu de cela, il s'appuie surconvection d'air pour le refroidissement— d'où le nom de « type sec ». En termes simples, le noyau et les bobines ne sont pas remplis d’huile ; ils sont isolés solidement, généralement avec de la résine époxy.

Son principe de fonctionnement est basé surinduction électromagnétique. Lorsque l'enroulement primaire (haute tension) est alimenté par un courant alternatif, un flux magnétique alternatif est produit dans le noyau de fer. Ce flux se lie à l'enroulement secondaire (basse tension) et y induit une force électromotrice (FEM). En choisissant le rapport approprié entre les tours de l'enroulement primaire et secondaire, la tension d'entrée de 20 kV peut être réduite (ou augmentée) jusqu'à la tension de sortie souhaitée, telle que 0,4 kV, 10 kV ou d'autres niveaux de tension.

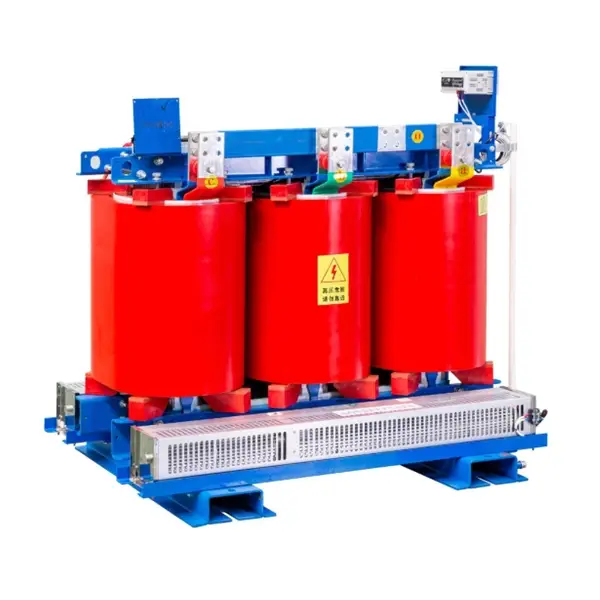

La structure interne se compose principalement des parties suivantes :

1. Noyau :fabriqué à partir de tôles d'acier électrique laminées à froid et à grains orientés avec des joints à onglet complet à 45° pour réduire les pertes. Le noyau est serré à l'aide de bandes sans trous et de mécanismes de plaque de traction rigides, et sa surface est souvent recouverte d'une résine spéciale pour la protection contre l'humidité et la rouille.

2. Enroulements :l'enroulement basse tension (BT) est enroulé avec une feuille de cuivre pleine largeur sur une machine d'enroulement de feuille dédiée, en utilisant deux conduits de refroidissement axiaux par colonne. L'enroulement haute tension (HT) utilise une structure de type couche sectionnée avec un conduit de refroidissement axial. Les deux enroulements comportent des conduits de refroidissement de type nid d'abeilles avec des plaques de conduits métalliques standardisées pour une bonne dissipation thermique.

3. Système d’isolation :un cylindre isolant est placé entre les enroulements HT et BT pour assurer un dégagement électrique. L'ensemble de la bobine estcoulé sous vide avec de la résine époxy, formant une structure solide dense et sans vide qui offre une résistance mécanique élevée, une excellente isolation électrique et une résistance supérieure à l'humidité.

4. Système de contrôle de la température :des capteurs de température intégrés (généralement placés dans la partie supérieure des bobines BT) surveillent en permanence les températures des enroulements. Le système fournit un affichage séquentiel (cyclique) automatique de la température de chaque phase, avec des contacts d'alarme et de déclenchement pour la protection contre la surchauffe.

Caractéristiques du produit

Le transformateur de type sec 20 kV présente les caractéristiques notables suivantes :

1. « Trois bas et trois hauts » :faibles pertes, faible bruit, faible décharge partielle ; haute résistance mécanique, haute résistance électrique et haute endurance thermique.

2. Sûr et respectueux de l'environnement :ignifuge, antidéflagrant, non polluant ; peut être installé directement sur les centres de répartition.

3. Forte capacité de tenue aux courts-circuits :le corps moulé en époxy a une structure dense qui résiste aux forces électrodynamiques de court-circuit sans dommage.

4. Faible niveau de décharge partielle :peut être contrôlé en dessous de 10 pC (certains produits haut de gamme atteignent <5 pC).

5. Excellente résistance à l’humidité :peut fonctionner normalement à 100 % d’humidité ; aucun pré-séchage n'est requis après un arrêt avant une remise sous tension.

6. Capacité de surcharge élevée :peut fonctionner en continu à 120 % de charge sans refroidissement par air forcé ; avec refroidissement par air forcé (AF), il peut supporter une charge nominale de 150 %.

7. Sans entretien :faibles pertes et fonctionnement économique ; essentiellement sans entretien.

8. Compact et léger :faible encombrement et faibles coûts d'installation.

Classification du produit pour transformateur de type sec 20 kV

Avantages du produit

1. Amélioration des performances d’approvisionnement :une distance de transmission étendue, une baisse de tension minimisée et des pertes de ligne inférieures se traduisent par une qualité d'alimentation supérieure.

2. Efficacité énergétique substantielle :présentant des pertes à vide et en charge exceptionnellement faibles, répondant pleinement aux exigences strictes des dernièresGB20052-2024norme d'efficacité énergétique.

3. Installation flexible :peut être décentralisé au niveau des centres de distribution sans avoir besoin de fosses de confinement du pétrole ou de pare-feu, réduisant ainsi les investissements en capital.

4. Faibles coûts d’exploitation :la conception sans entretien entraîne de faibles dépenses d’exploitation globales.

5. Haute fiabilité :une résistance mécanique élevée, de bonnes performances sismiques et une excellente capacité de tenue aux chocs de foudre.

6. Forte adaptabilité :insensible à l'humidité et à la poussière, adapté aux environnements difficiles avec des exigences élevées en matière de protection contre l'incendie, des charges fluctuantes ou des conditions polluées/humides.

Scénarios d'application

Les transformateurs de type sec 20 kV sont largement utilisés dans :

1. Infrastructures urbaines :modernisation du réseau urbain, immeubles de grande hauteur, centres d'affaires, complexes commerciaux

2. Équipements publics :théâtres, hôpitaux, hôtels, écoles

3. Transport :tunnels, métros, gares, ports, aéroports

4. Production et distribution d’électricité :centrales électriques, sous-stations souterraines, sous-stations monobloc, centrales électriques

5. Secteurs industriels :pétrochimie, exploitation minière, ateliers d'usine, machines CNC

6. Énergies renouvelables et centres de données :projets éoliens, photovoltaïques, centres de cloud computing

7. Emplacements spéciaux :laboratoires, sous-stations urbaines dans des zones densément peuplées et tout site nécessitant une protection contre les incendies/explosions/humidité

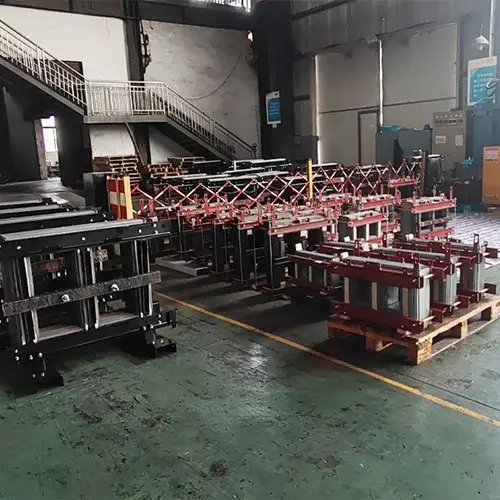

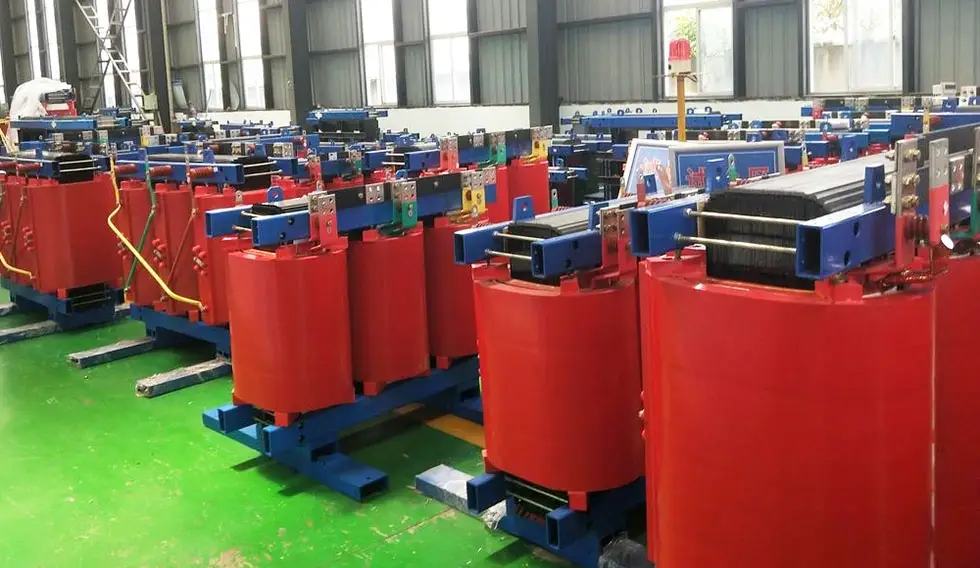

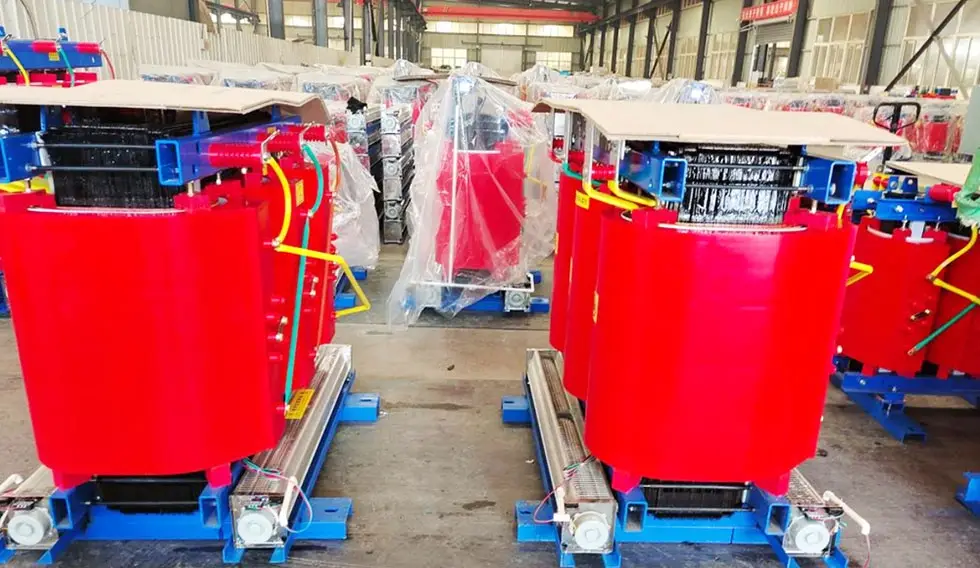

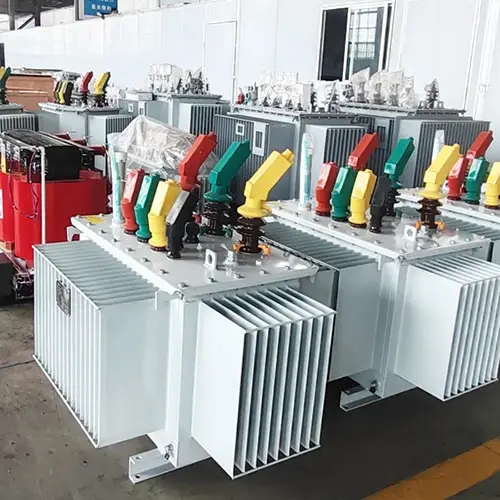

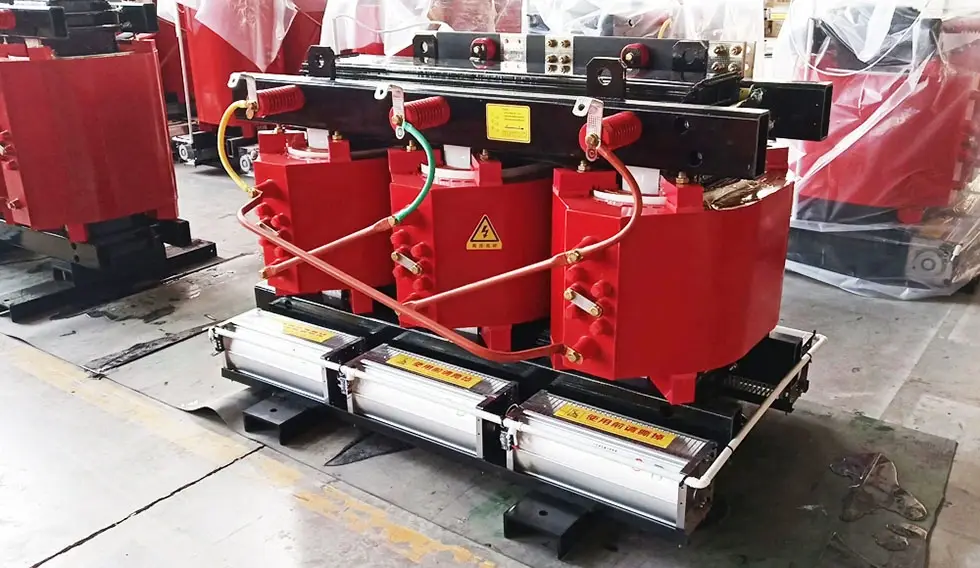

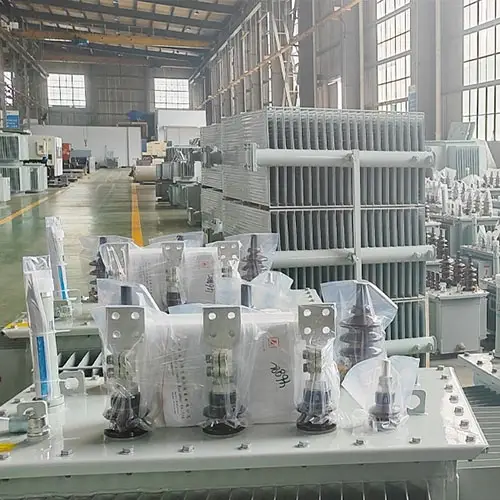

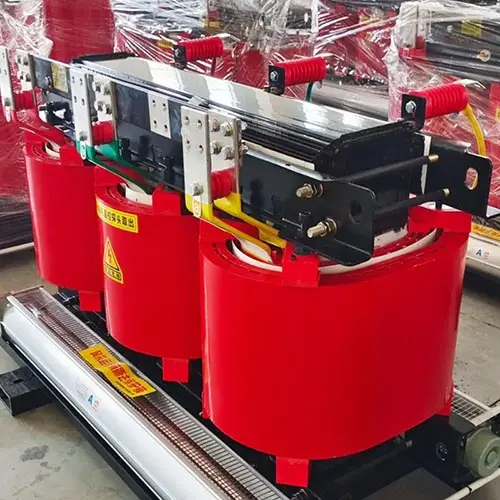

Spectacle d'atelier

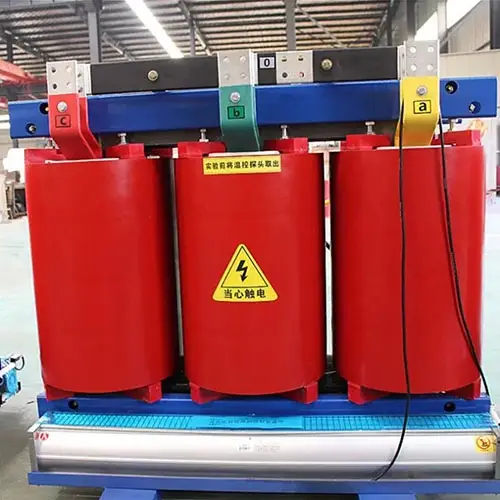

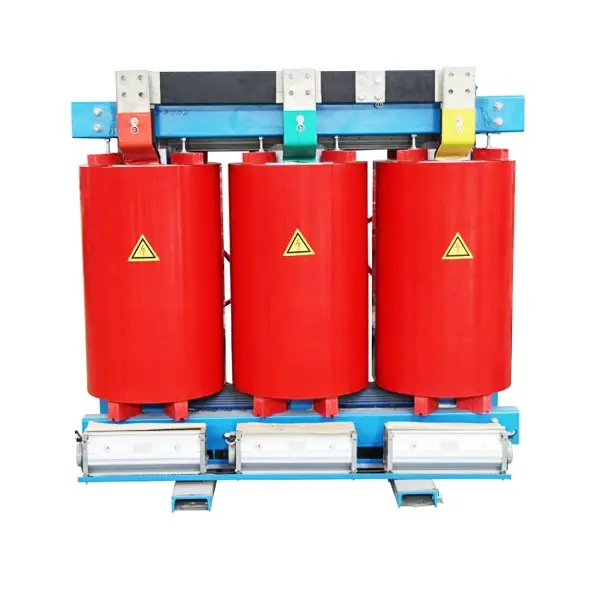

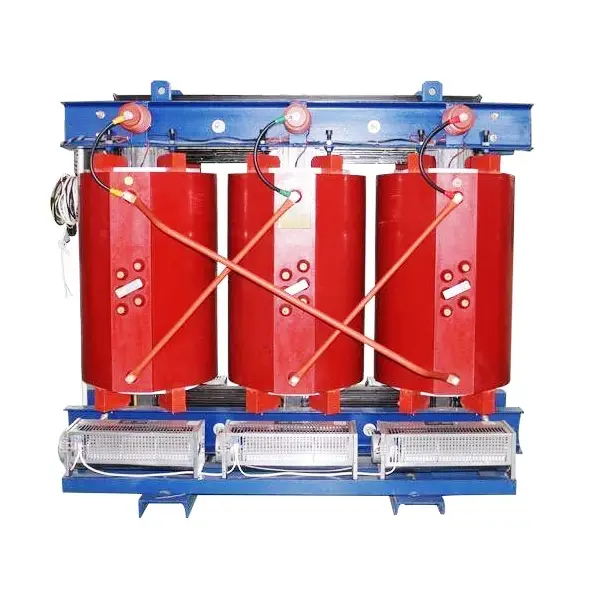

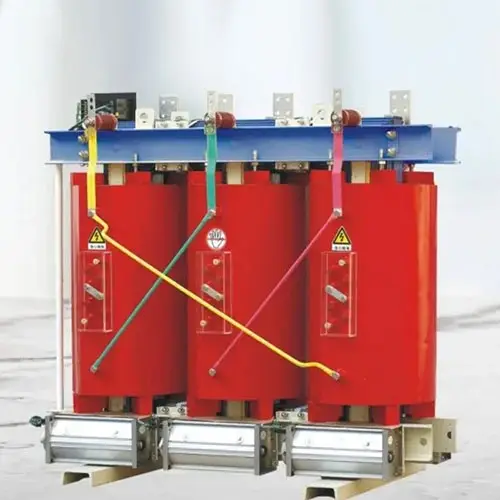

Exposition de produits
