Comment une unité principale en anneau améliore-t-elle la fiabilité de la distribution électrique ?

Résumé de l'article

A Unité principale en anneau(RMU)joue un rôle essentiel dans les réseaux de distribution électrique modernes en améliorant la fiabilité de l’alimentation électrique, la sécurité de fonctionnement et la flexibilité du système. Alors que les industries, les bâtiments commerciaux, les projets d'énergie renouvelable et les infrastructures urbaines continuent d'exiger une électricité stable, les méthodes de distribution traditionnelles sont souvent confrontées à des défis tels que de longues périodes de panne, une maintenance difficile et des capacités limitées d'isolation des pannes.

Cet article explique comment fonctionne une unité principale en anneau, pourquoi elle est largement utilisée dans les systèmes électriques moyenne tension, quels problèmes elle résout pour les opérateurs électriques et comment le choix d'un fournisseur RMU fiable comme Cotenele peut aider les clients à créer des solutions de distribution d'énergie plus sûres et plus efficaces.

Table des matières

• 1. Qu'est-ce qu'une unité principale en anneau ?
• 2. Comment fonctionne une unité principale en anneau ?
• 3. Pourquoi une unité principale en anneau est-elle importante pour la distribution électrique ?
• 4. Où les unités principales en anneau sont-elles couramment utilisées ?
• 5. Comment choisir la bonne unité principale en anneau ?
• 6. Conseils de maintenance pour les performances RMU à long terme
• 7. Foire aux questions sur les unités principales Ring

1. Qu'est-ce qu'une unité principale en anneau ?

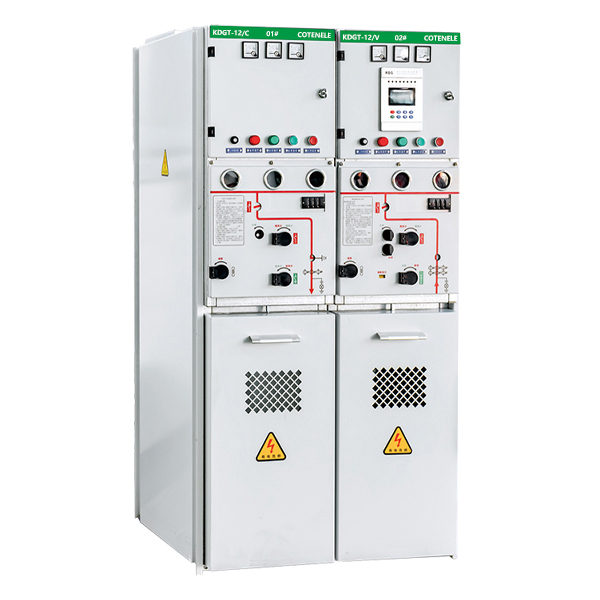

Une unité principale en anneau est un ensemble compact d'appareillage de commutation moyenne tension conçu pour contrôler, protéger et isoler les réseaux de distribution électrique. Il est couramment installé dans les sous-stations de distribution et les systèmes électriques industriels où une alimentation électrique fiable est requise.

Contrairement aux agencements de commutation traditionnels qui dépendent d'un seul chemin d'alimentation électrique, une RMU crée un réseau de distribution en forme d'anneau. Cette conception permet à l’électricité de circuler dans plusieurs directions, garantissant ainsi que l’électricité puisse continuer à atteindre les clients même lorsqu’une section du réseau subit une panne.

Une unité principale en anneau typique se compose de plusieurs composants importants, notamment :

• Interrupteurs-sectionneurs pour contrôler le fonctionnement du circuit
• Disjoncteurs pour la protection contre les pannes
• Sectionneurs de terre pour la sécurité de la maintenance
• Jeux de barres pour connexion électrique
• Dispositifs de protection et de surveillance

Les RMU modernes sont conçues avec des structures compactes, des performances d'isolation élevées et des fonctions de surveillance intelligentes. Ces caractéristiques les rendent adaptés aux environnements où l'espace d'installation est limité mais où la fiabilité électrique est essentielle.

2. Comment fonctionne une unité principale en anneau ?

Le principe de fonctionnement d'une unité principale en anneau est basé sur le contrôle du flux d'électricité au sein d'un système de distribution en boucle fermée. La RMU connecte différentes sections d’un réseau moyenne tension et permet aux opérateurs de gérer efficacement le transport d’électricité.

Dans des conditions normales de fonctionnement, l'énergie électrique circule à travers le réseau en boucle et alimente les transformateurs ou les points de distribution connectés. Si un défaut survient, tel qu'un câble endommagé ou une panne d'équipement, la RMU peut rapidement identifier la section affectée et l'isoler.

Les parties restantes du réseau continuent de fonctionner car l’électricité peut être fournie depuis la direction opposée de l’anneau. Cela réduit considérablement les temps d'arrêt par rapport à un système de distribution radiale.

Le processus opérationnel de base comprend :

1. Connexion électrique :L'électricité moyenne tension pénètre dans la RMU par les câbles entrants.
2. Répartition de l'énergie :Les appareils de commutation distribuent l'électricité aux transformateurs ou aux départs.
3. Détection des défauts :Les dispositifs de protection surveillent les conditions électriques anormales.
4. Isolement d'anomalie:La section endommagée est déconnectée tandis que les autres zones restent sous tension.
5. Restauration de puissance :Les opérateurs rétablissent l’approvisionnement via des chemins de réseau alternatifs.

3. Pourquoi une unité principale en anneau est-elle importante pour la distribution électrique ?

Les systèmes électriques exigent aujourd’hui une fiabilité plus élevée que jamais. Les coupures de courant peuvent entraîner des pertes de production, des dommages aux équipements et des risques pour la sécurité. Une unité principale en anneau répond à ces défis grâce à une protection, une flexibilité et une efficacité opérationnelle améliorées.

• Fiabilité améliorée de l’alimentation électrique :La structure en anneau fournit des chemins d'alimentation alternatifs, réduisant ainsi l'impact des pannes inattendues.
• Isolation plus rapide des défauts :Les RMU permettent aux opérateurs de déconnecter rapidement les sections défectueuses sans arrêter l'ensemble du réseau.
• Sécurité améliorée :Les fonctions intégrées de protection et de mise à la terre réduisent les risques pendant le fonctionnement et la maintenance.
• Installation peu encombrante :Leur conception compacte rend les RMU idéales pour les sous-stations urbaines et les zones d'installation limitées.
• Exigences de maintenance réduites :Les RMU modernes sont conçues pour un fonctionnement stable avec des besoins d'entretien réduits.

Pour les ingénieurs en distribution d'énergie, les gestionnaires d'installations et les utilisateurs industriels, la sélection d'une RMU appropriée peut influencer directement la disponibilité du système et les coûts d'exploitation à long terme.

4. Où les unités principales en anneau sont-elles couramment utilisées ?

En raison de leur fiabilité et de leur flexibilité, les unités principales en anneau sont largement utilisées dans divers systèmes électriques moyenne tension.

• Réseaux électriques urbains :Les villes ont besoin d’équipements de distribution compacts et fiables pour répondre à la demande croissante d’électricité.
• Installations industrielles :Les usines dépendent d’une alimentation électrique continue pour les lignes de production, les systèmes d’automatisation et les machines.
• Bâtiments commerciaux :Les centres commerciaux, les immeubles de bureaux et les grands complexes utilisent des RMU pour maintenir un fonctionnement électrique stable.
• Projets d'énergie renouvelable :Les parcs solaires et les systèmes éoliens nécessitent des solutions de distribution moyenne tension efficaces.
• Projets d'infrastructures :Les aéroports, les systèmes de transport et les installations publiques ont besoin d'une gestion fiable de l'énergie.

5. Comment choisir la bonne unité principale en anneau ?

Le choix de l'unité principale en anneau appropriée nécessite un examen attentif des exigences électriques, des conditions environnementales et des projets d'expansion futurs. Une RMU inadaptée peut entraîner un fonctionnement inefficace, une maintenance fréquente ou une protection insuffisante.

Les facteurs de sélection importants comprennent :

• Tension nominale :Assurez-vous que la RMU répond aux exigences du système moyenne tension.
• Capacité actuelle :Sélectionnez un équipement capable de gérer la demande de charge attendue.
• Configuration des protections :Différentes applications peuvent nécessiter différentes solutions de disjoncteur et de protection.
• Environnement d'installation :Tenez compte de la température, de l’humidité, de la poussière et des conditions extérieures.
• Expansion future :Choisissez des conceptions qui permettent des mises à niveau du réseau lorsque les besoins en énergie augmentent.

Coténélé propose des solutions professionnelles d'unités principales en anneau conçues pour répondre aux différentes exigences de distribution moyenne tension. En prêtant attention à la fiabilité des produits, aux performances de sécurité et aux besoins d'applications pratiques, Cotenele aide ses clients à créer des réseaux électriques efficaces.

6. Conseils de maintenance pour les performances RMU à long terme

Bien que les unités principales en anneau soient conçues pour un fonctionnement fiable, une inspection régulière et un entretien approprié sont nécessaires pour maximiser la durée de vie et garantir des performances sûres.

• Inspectez régulièrement les conditions extérieures et vérifiez les signes de corrosion ou de dommages.
• Vérifiez que les mécanismes de commutation fonctionnent correctement.
• Vérifiez les performances d’isolation selon les calendriers recommandés.
• Surveillez les augmentations anormales de température ou les conditions électriques inhabituelles.
• Conservez des registres d’exploitation pour identifier rapidement les problèmes potentiels.

Une approche de maintenance préventive permet de réduire les pannes inattendues et d’améliorer la fiabilité globale des systèmes de distribution moyenne tension.

7. Foire aux questions sur les unités principales Ring

Q1 : Quel est l’objectif principal d’une unité principale en anneau ?

Une Ring Main Unit contrôle et protège les réseaux de distribution électrique moyenne tension. Son objectif principal est d'améliorer la fiabilité de l'alimentation électrique en permettant l'isolation des défauts et des chemins d'alimentation alternatifs.

Q2 : Quelle est la différence entre une RMU et un appareillage de commutation traditionnel ?

Une RMU est conçue spécifiquement pour les réseaux de distribution de type anneau et offre une installation compacte avec des capacités de commutation flexibles. Les appareillages de commutation traditionnels peuvent fournir des fonctions plus complexes mais nécessitent souvent plus d'espace.

Q3 : Une unité principale en anneau peut-elle réduire les pannes de courant ?

Oui. En isolant les sections défectueuses et en maintenant l'alimentation via d'autres chemins de réseau, une RMU peut réduire considérablement la durée des pannes et améliorer la disponibilité du système.

Q4 : Où les unités principales Ring doivent-elles être installées ?

Les RMU sont généralement installées dans les sous-stations de distribution, les installations industrielles, les installations commerciales, les systèmes d'énergie renouvelable et les réseaux électriques urbains.

Q5 : Pourquoi choisir Cotenele pour les solutions d'unité principale en anneau ?

Coténélé se concentre sur la fourniture d'équipements électriques moyenne tension fiables avec des conceptions pratiques qui prennent en charge un fonctionnement sûr, une maintenance efficace et des performances de distribution d'énergie stables.

Conclusion

Une unité principale en anneau est un composant clé des systèmes modernes de distribution d'énergie moyenne tension. En offrant un acheminement électrique flexible, une isolation rapide des défauts, une sécurité améliorée et des avantages d'installation compacte, les RMU aident les entreprises et les opérateurs d'infrastructures à maintenir un approvisionnement électrique stable.

À mesure que les réseaux électriques deviennent plus complexes, le choix d’équipements fiables et de solutions professionnelles devient de plus en plus important. Cotenele propose des produits d'unité principale en anneau de haute qualité conçus pour prendre en charge différents environnements d'application et exigences des clients.

Si vous recherchez une solution d'unité principale en anneau fiable pour améliorer votre système de distribution d'énergie, veuillezContactez-nousaujourd'hui.Coténéléest prêt à fournir une assistance professionnelle et des solutions personnalisées pour vous aider à réaliser des opérations électriques plus sûres, plus efficaces et plus fiables.
