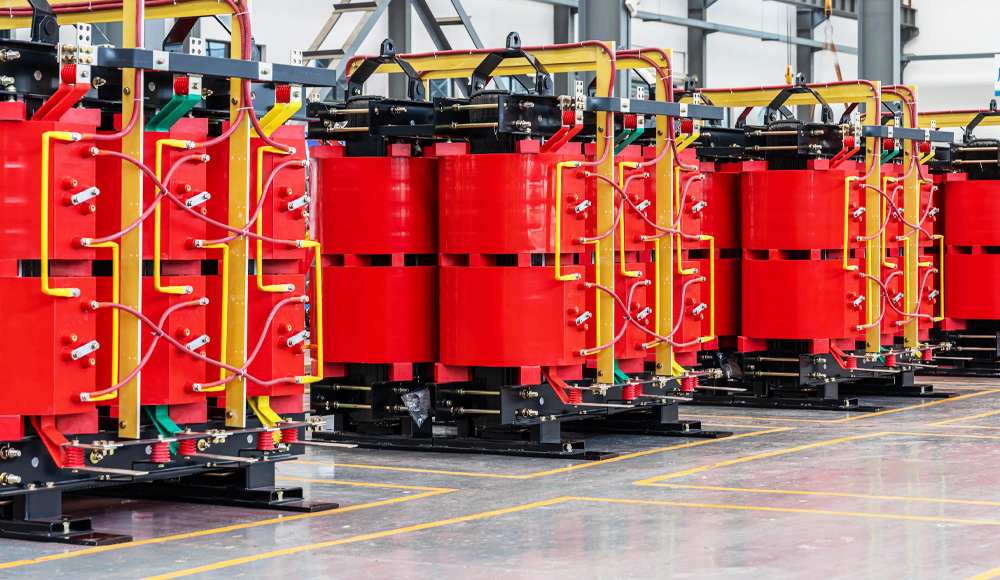

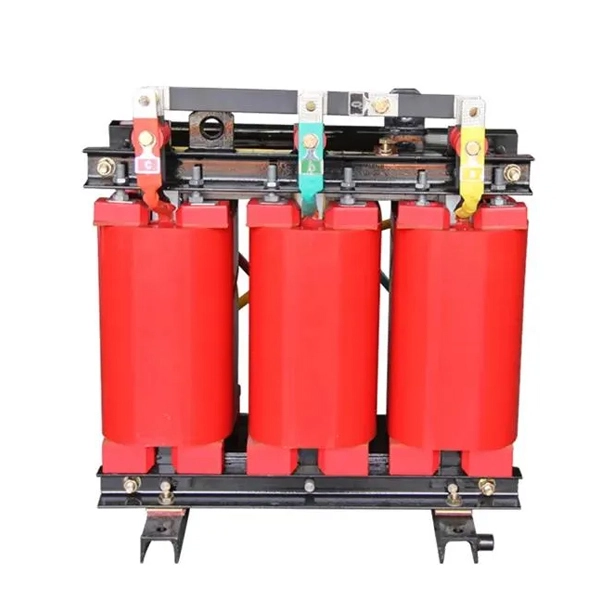

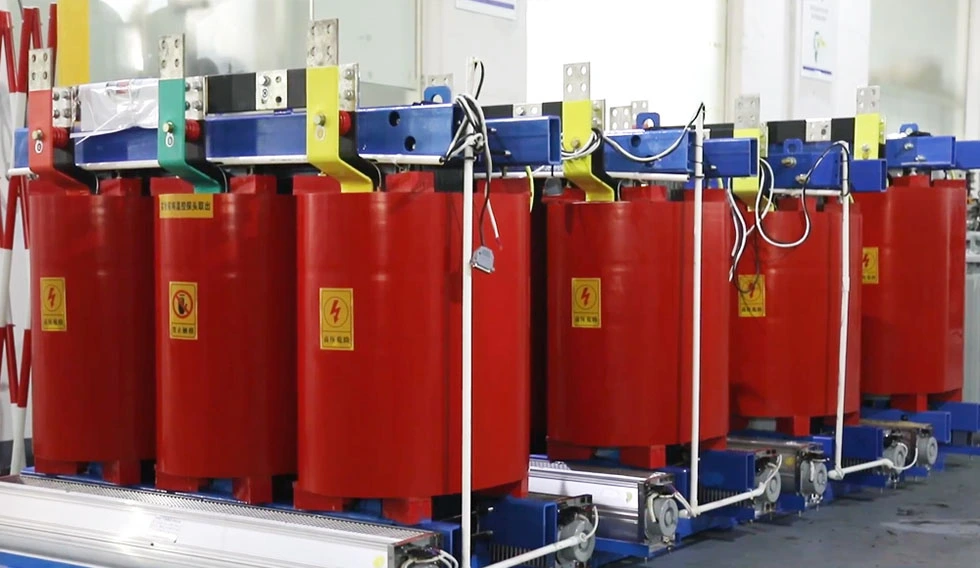

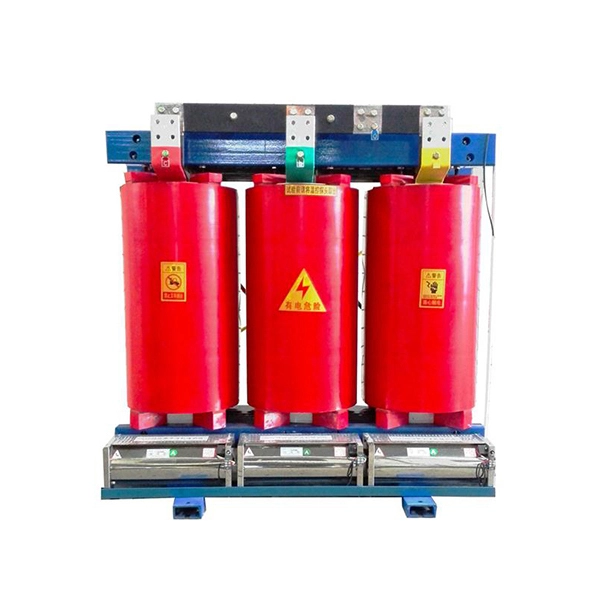

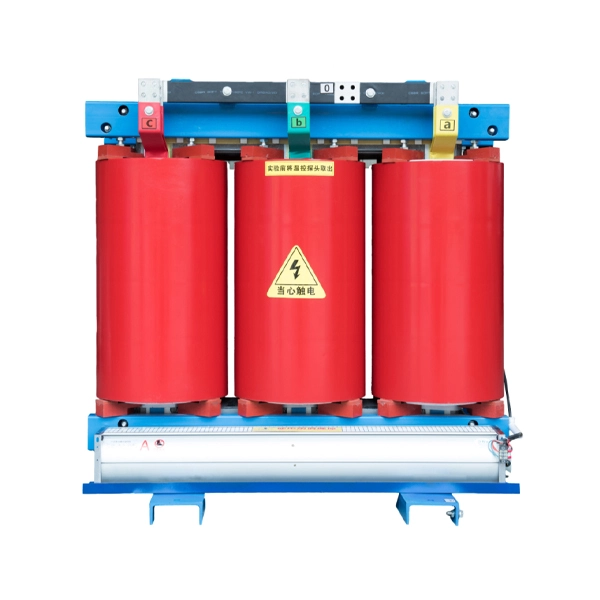

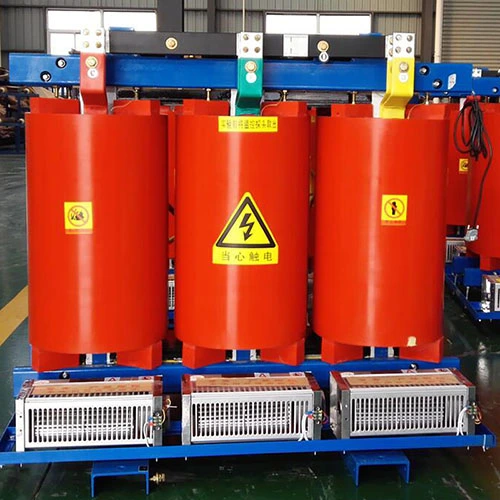

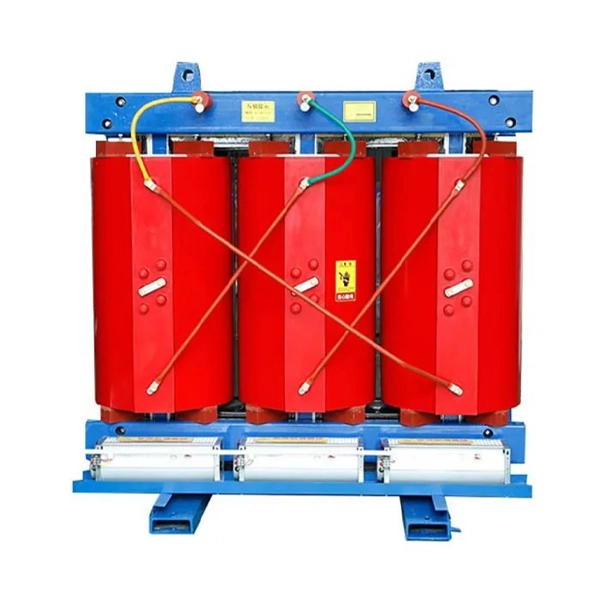

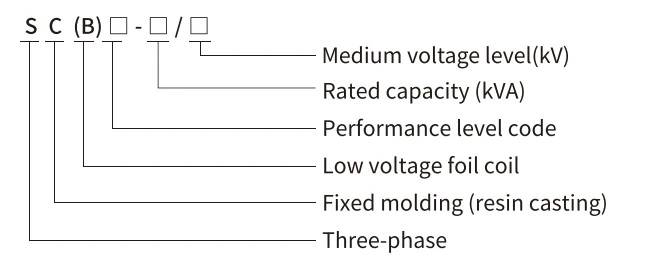

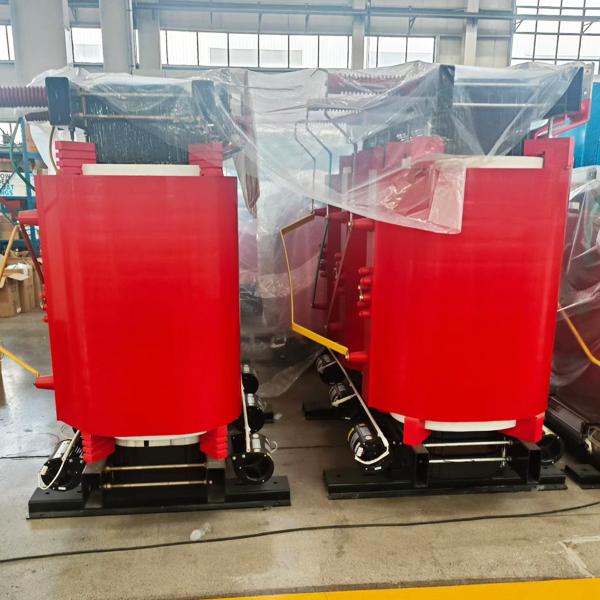

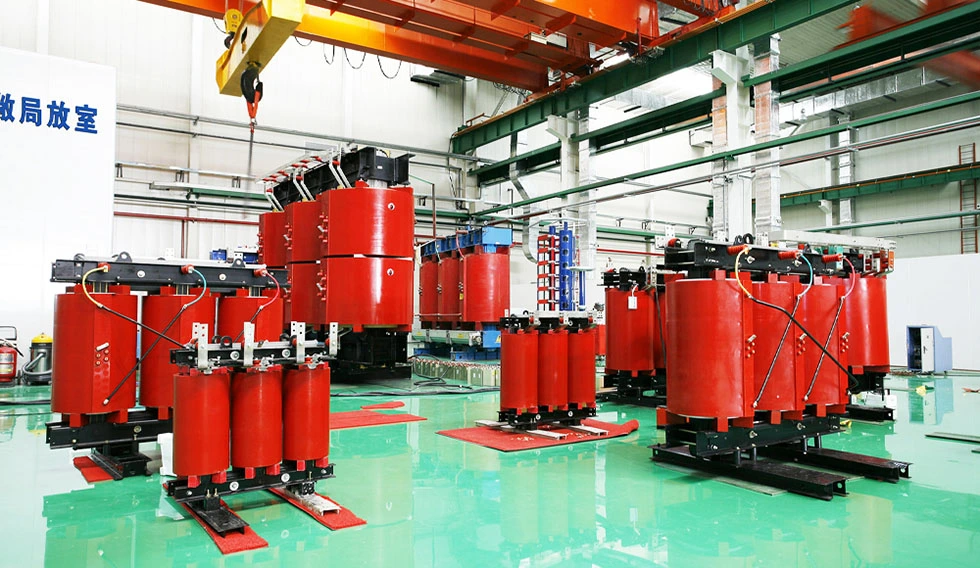

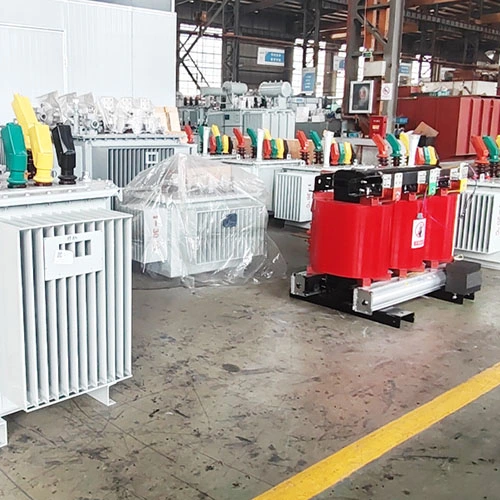

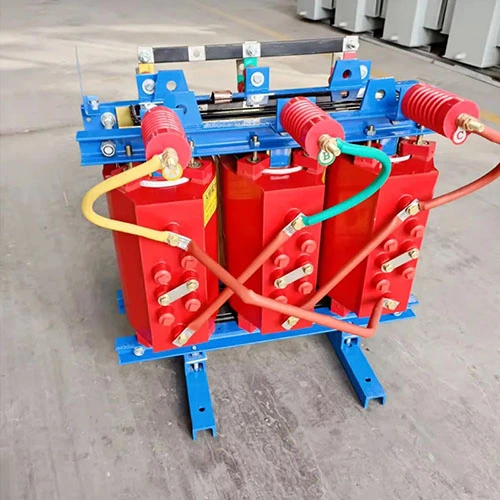

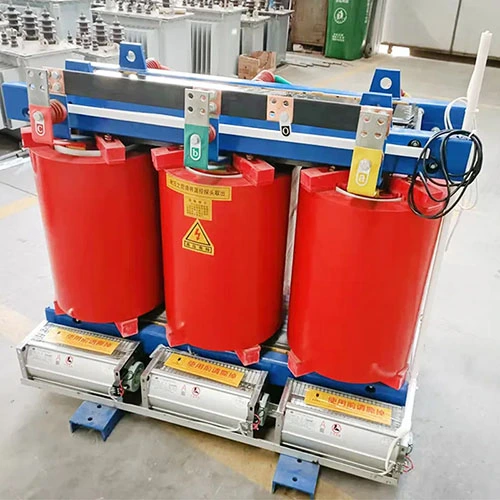

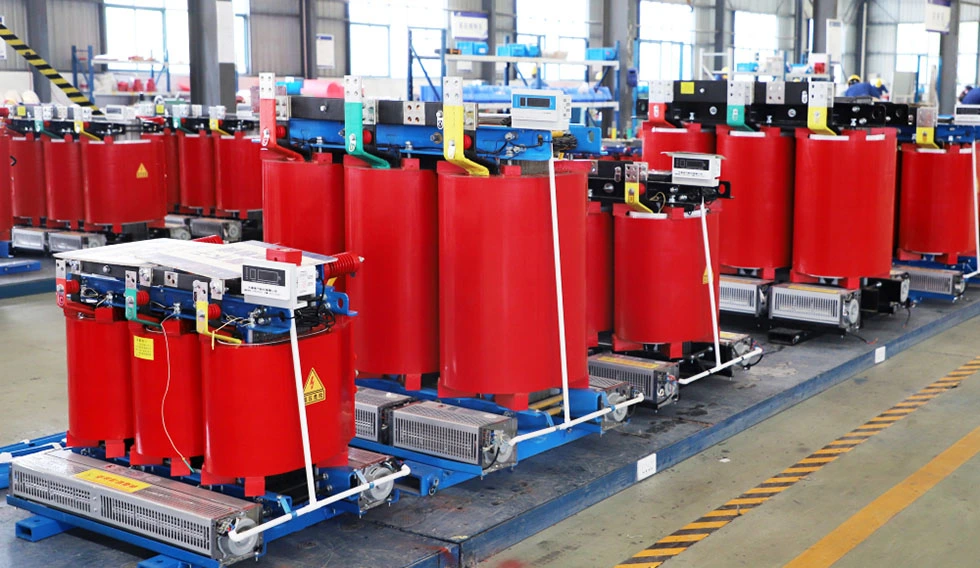

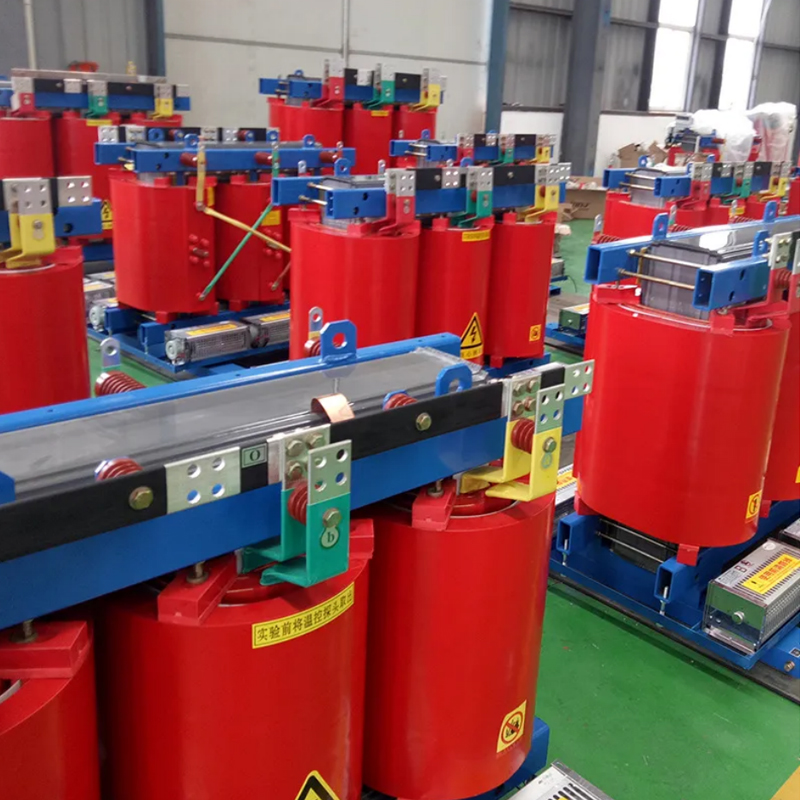

Cotenele est un fabricant de transformateurs bien connu en Chine. NotreTransformateur de distribution d'énergie de type sec intérieur 10KVprésente des avantages significatifs, notammentignifuge, résistance au feu, résistance aux explosions, fonctionnement sans entretien, performances sans pollution et structure compacte. Avec des enroulements encapsulés entièrement fermés, ils peuvent être installés directement au centre de charge. Grâce à une conception scientifiquement solide et à des techniques de moulage avancées, les caractéristiques du transformateur de type sec en résine époxy de la série SC (B)faibles niveaux de décharge partielle, faible bruit de fonctionnement et excellente capacité de dissipation thermique. Sous refroidissement par air forcé, ils peuvent fonctionner en continu à 125 % de la charge nominale pendant des périodes prolongées. Chaque unité est équipée d'un contrôleur de température intelligent qui fournit des fonctions d'alarme de défaut, d'avertissement de surchauffe, de déclenchement pour surchauffe et d'enregistrement en boîte noire. Via unInterface série RS485, nos transformateurs de type sec peuvent être connectés à un ordinateur pour une surveillance et un contrôle centralisés.
| Capacité nominale (kVA) | Combinaison de tension | Libellé du groupe connecté | Dissipation à vide (W) | Dissipation de charge (W) | Courant à vide (%) | Tension d'impédance (%) | Taille extérieure (L×L×H) Installer 4-Φ18 (mm) | Poids total (kg) | ||||
| Moyenne tension (kV) | Plage de taraudage | Basse tension (kV) | 130 ℃(B) 100 ℃ | 155 ℃ (F) 120 ℃ | 180 ℃ (H) 145 ℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 ou autre |
Dyna11 | 170 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 240 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 330 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 360 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 420 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 480 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2,5 ±5 |
550 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 640 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 790 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 880 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 1040 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1200 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1170 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1360 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1590 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1880 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 2200 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2740 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 2200 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2740 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||

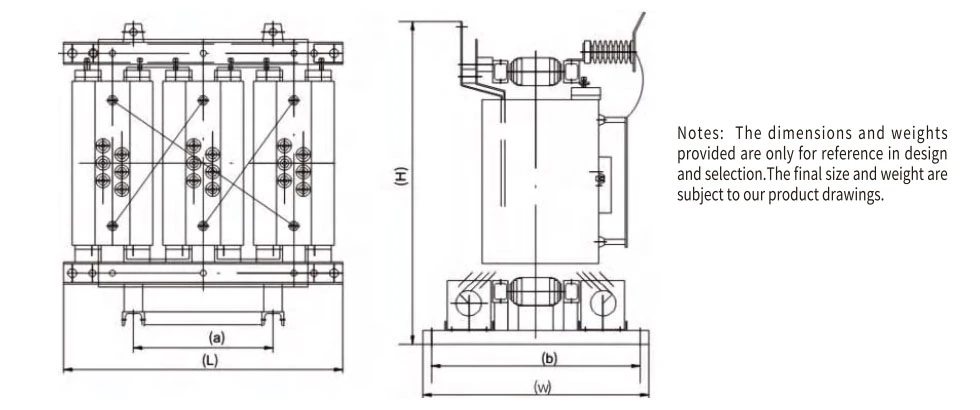

Dimensions du transformateur SCB11-30~2500/10kV
| Capacité nominale (kVA) | Combinaison de tension | Libellé du groupe connecté | Dissipation à vide (W) | Dissipation de charge (W) | Courant à vide (%) | Tension d'impédance (%) | Taille extérieure (L×L×H) Installer 4-φ18 (mm) | Poids total (kg) | ||||
| Moyenne tension (kV) | Plage de taraudage | Basse tension (kV) | 130 ℃(B) 100 ℃ | 155 ℃ (F) 120 ℃ | 180 ℃ (H) 145 ℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 ou autre |
Dyna11 | 150 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 215 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 295 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 320 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 375 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 430 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2,5 ±5 |
495 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 575 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 705 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 785 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 930 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1070 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1040 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1210 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1410 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1670 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 1960 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2440 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 1960 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2440 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||
Dimensions du transformateur SCB12-30~2500/10kV
| Capacité nominale (kVA) | Combinaison de tension | Libellé du groupe connecté | Dissipation à vide (W) | Dissipation de charge (W) | Courant à vide (%) | Tension d'impédance (%) | Taille extérieure (L×L×H) Installer 4-φ18 (mm) | Poids total (kg) | ||||
| Moyenne tension (kV) | Plage de taraudage | Basse tension (kV) | 130 ℃(B) 100 ℃ | 155 ℃ (F) 120 ℃ | 180 ℃ (H) 145 ℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 ou autre |
Dyna11 | 135 | 605 | 640 | 685 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 195 | 845 | 900 | 965 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 265 | 1160 | 1240 | 1330 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 290 | 1330 | 1410 | 1520 | 1.7 | 1060×750×960 | 560 | |||||
| 125 | 340 | 1560 | 1660 | 1780 | 1.5 | 1075×750×1000 | 630 | |||||
| 160 | 385 | 1800 | 1910 | 2050 | 1.5 | 1105×900×1045 | 770 | |||||
| 200 | ±2×2,5 ±5 |
445 | 2130 | 2270 | 2440 | 1.3 | 1120×900×1105 | 875 | ||||
| 250 | 515 | 2330 | 2480 | 2660 | 1.3 | 1195×900×1125 | 1055 | |||||
| 315 | 635 | 2940 | 3120 | 3350 | 1.1 | 1555×1150×1175 | 1190 | |||||
| 400 | 705 | 3370 | 3590 | 3850 | 1.1 | 1225×900×1140 | 1500 | |||||
| 500 | 835 | 4130 | 4390 | 4700 | 1.1 | 1315×900×1190 | 1700 | |||||
| 630 | 965 | 4970 | 5290 | 5660 | 0.9 | 1345×900×1265 | 1985 | |||||
| 630 | 935 | 5050 | 5360 | 5760 | 0.9 | 6 | 1555×1150×1175 | 1985 | ||||
| 800 | 1090 | 5890 | 6260 | 6710 | 0.9 | 1600×1150×1220 | 2360 | |||||
| 1000 | 1270 | 6880 | 7310 | 7880 | 0.9 | 1660×1150×1285 | 2775 | |||||
| 1250 | 1500 | 8190 | 8720 | 9330 | 0.9 | 1720×1150×1350 | 3310 | |||||
| 1600 | 1760 | 9940 | 10500 | 11300 | 0.9 | 1780×1150×1405 | 3940 | |||||
| 2000 | 2190 | 12200 | 13000 | 14000 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 14500 | 15400 | 16600 | 0.7 | 1900×1150×1565 | 5495 | |||||
| 1600 | 1760 | 11000 | 11600 | 12500 | 0.9 | 8 | 1780×1150×1405 | 3940 | ||||
| 2000 | 2190 | 13500 | 14300 | 15400 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 15900 | 17000 | 18200 | 0.7 | 1900×1150×1565 | 5495 | |||||
Dimensions du transformateur SCB13-30~2500/10kV
Pour obtenir les meilleures performances électriques, résistance mécanique et gestion thermique, la structure interne d'un transformateur de type sec est composée de plusieurs composants clés, tous doivent être soigneusement conçus.
1. Noyau magnétique

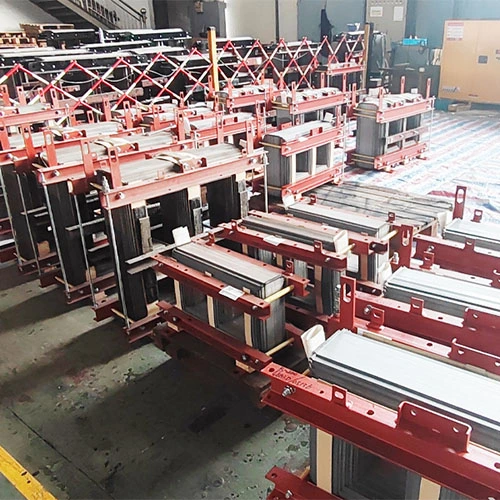

Le matériau principal du noyau magnétique d'un transformateur de type sec est généralementacier électrique laminé (acier au silicium)ou d'autres matériaux ferromagnétiques, qui peuvent réduire la perte par courants de Foucault et la perte par hystérésis. La forme du noyau magnétique peut être rectangulaire, circulaire ou elliptique, etc.
2. Enroulements
Les enroulements d'un transformateur de type sec sont constitués deenroulements primaires et secondaires, généralement constitué de conducteurs en cuivre ou en aluminium. Bien que le cuivre ait une conductivité supérieure à l'aluminium, certains clients optent souvent pour des conducteurs en aluminium pour leurs enroulements afin de réduire les coûts.
3. Système d'isolation
Le système d'isolation d'un transformateur de type sec assure l'isolation électrique et le support mécanique des enroulements, comprenant principalement :
Encapsulation en résine époxy (résine coulée) :Les enroulements sont entièrement scellés dans de la résine époxy, ce qui peut offrir une bonne protection contre l'humidité, la poussière et les contraintes mécaniques.
Imprégnation sous pression sous vide (VPI) :Les bobinages sont imprégnés de résine polyester de classe H sous vide et pression. Ce rôle consiste à améliorer la rigidité diélectrique, la résistance mécanique et la stabilité thermique du transformateur de type sec.
Encapsulation sous vide (VPE) :Les enroulements ont un revêtement isolant plus épais que le VPI.
4. Structure de serrage
La structure de serrage est généralement utilisée pour fixer les enroulements et l'ensemble noyau, et elle peut fournir la résistance mécanique et assurer un alignement correct, qui peut incorporer des canaux de refroidissement ou des ouvertures pour la circulation de l'air.
5. Enceinte
Tous les composants sont montés dans un boîtier et les boîtiers sont divisés enventilé, non ventilé ou scellé, en fonction de l'environnement d'application. Les enceintes ventilées permettent une circulation d'air naturelle ou forcée pour le refroidissement, tandis que les conceptions non ventilées sont utilisées dans des environnements contenant des matériaux conducteurs, corrosifs ou combustibles.
1. Avantages en matière de sécurité
Risque d'incendie réduit :Les transformateurs de type sec ne contiennent pas d'huile isolante inflammable et ne présentent aucun risque d'incendie ou d'explosion.
Propriétés auto-extinguibles :Les matériaux d'isolation solides des transformateurs de type sec sont intrinsèquement ignifuges.
Aucune émission de gaz toxiques :Dans des conditions d'arc, les transformateurs de type sec ne dégageront pas de gaz dangereux.
2. Avantages environnementaux
Respectueux de l'environnement :Étant donné que le transformateur de type sec ne fuira pas et ne déversera pas d'huile, cela peut éliminer les problèmes de contamination des eaux souterraines.
Recyclable :Jusqu'à 90 % des matériaux des transformateurs secs sont recyclables en fin de vie.
Aucun confinement particulier requis :Pas besoin d'installer un bassin de collecte étanche pour les transformateurs secs.
3. Avantages opérationnels
Ces transformateurs de type sec nécessitentpratiquement aucun entretien---pas de test de liquide ni de filtration d'huile, seulement une inspection visuelle occasionnelle---et bénéficie d'undurée de vie prolongée de plus de 20 ans. En raison de moins de restrictions de site et de l'absence de mesures de protection des eaux souterraines, les transformateurs de type sec ont des coûts d'installation inférieurs. Et ils peuvent être installés directement à proximité de l’emplacement réel de la charge, ce qui peut réduire considérablement les pertes en ligne.
4. Flexibilité des applications
Les transformateurs de type sec peuvent être installés et appliqués dans des emplacements intérieurs présentant des exigences élevées en matière de sécurité incendie. Dans le même temps, leurs boîtiers entièrement fermés peuvent résister au risque d’immersion dans l’eau dans les zones sujettes aux inondations. Le système d'isolation résistant à l'humidité des transformateurs de type sec garantit non seulement des performances électriques stables dans des environnements très humides, mais empêche également efficacement la condensation.
