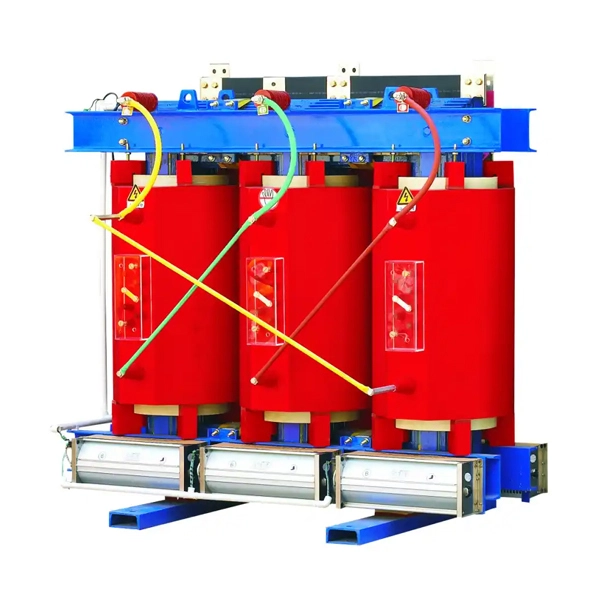

Transformateur de puissance de type sec 36KV

Depuis de nombreuses années, en tant que grand exportateur et fabricant de transformateurs en Chine, Cotenele fournit des produits fiables et stables.Transformateur de puissance de type sec 36KVaux clients dans des pays et régions tels que l'Afrique, l'Europe et le Moyen-Orient, et a reçu des éloges unanimes de la part des clients. Les transformateurs de puissance de type sec série Cotenele 36kV ont les caractéristiques defaible perte, faible bruit, protection contre la foudre, tolérance élevée aux courts-circuits et belle apparence. Le produit dispose de processus d'assemblage et de fabrication avancés, d'accessoires fiables et d'excellente qualité. Il dispose de quatre fonctions à distance :communication à distance, tests à distance, réglage à distance et contrôle à distance. Grâce à la télécommande informatique, la surveillance à distance de la centrale électrique peut être réalisée sans avoir besoin d'un bureau sur place. Tous les transformateurs de puissance de type sec de la série Cotenele 36KV sont conformes aux normes internationales et nationales telles queGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, CEI60076-1:2011, CEI60076-11:2018etc.

Conditions de service des transformateurs de puissance de type sec 36KV

Principaux paramètres techniques

Paramètres techniques du transformateur de type sec série 36kV SC(B)10 (35/0,4kV)

Paramètres techniques du transformateur de type sec série 36kV SC(B)10 (35/10kV)

Paramètres techniques du transformateur de type sec série 36kV SC(B)11

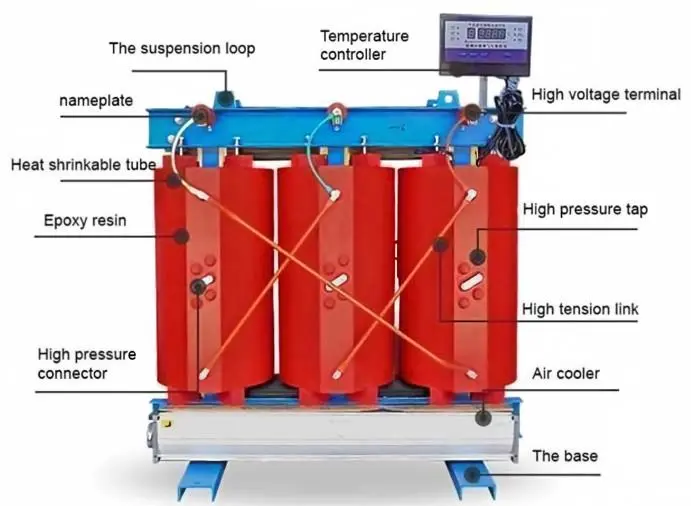

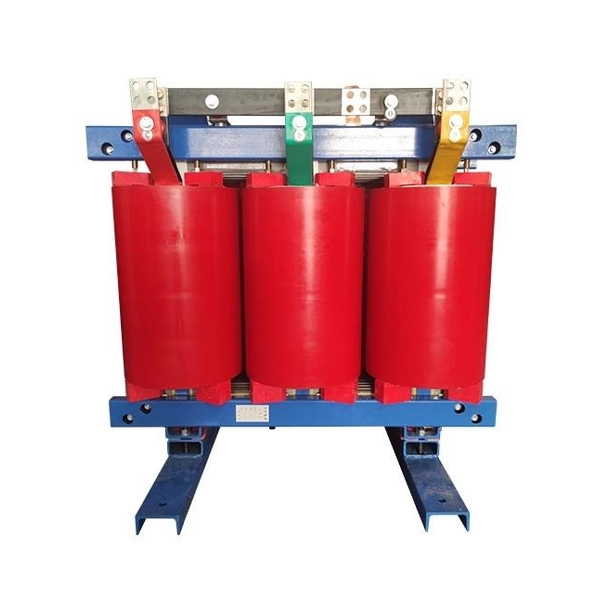

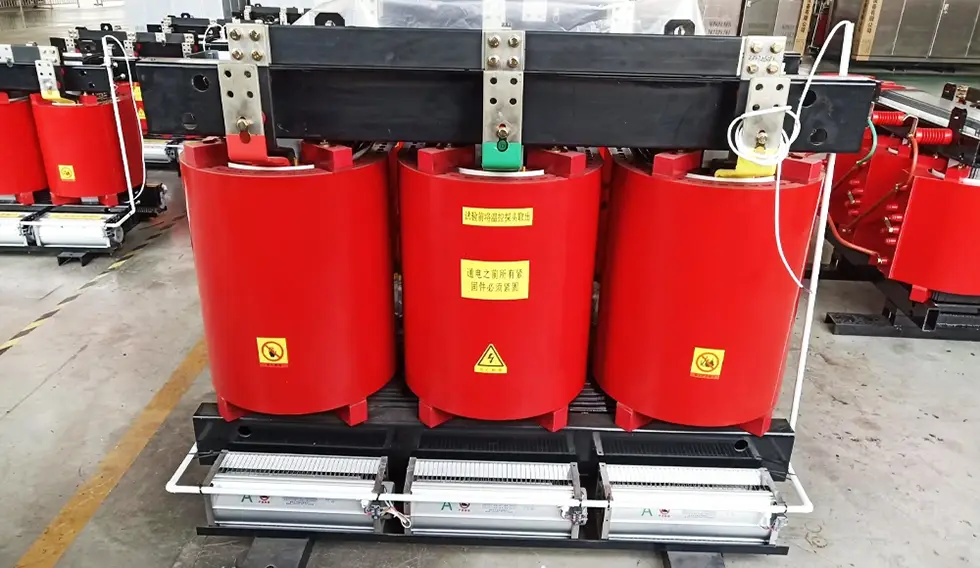

Structure interne pour transformateurs de puissance de type sec série 36kV

Un transformateur de type sec de 35 kV se compose principalement des composants suivants :

1. Noyau

Fabriqué à partir de tôles d'acier au silicium laminées à froid à grains orientés de haute qualité et à haute perméabilité, assemblées selon une disposition à recouvrement étagé à onglet complet de 45°. La surface du noyau est encapsulée avec de la résine époxy pour réduire le flux parasite, améliorer la distribution du circuit magnétique et réduire le bruit du noyau, la perte à vide et le courant à vide.

2. Enroulement haute tension

L'enroulement haute tension adopte une structure cylindrique sectionnelle en couches ou multicouches pour réduire considérablement la tension inter-couches. C'estcoulé sous vide avec de la résine époxy chargéepour minimiser les décharges partielles et améliorer les performances électriques. Le préimprégné époxy DMD est utilisé entre les couches et un tissu en maille de fibre de verre est appliqué sur la surface pour améliorer la résistance mécanique et la capacité de résistance aux courts-circuits.

3. Enroulement basse tension

L'enroulement basse tension utilise une structure enroulée en feuille avec des conduits de refroidissement axiaux pour améliorer la dissipation thermique. Les extrémités sont encapsulées avec de la résine époxy et entièrement durcies pour former un assemblage solide.

4. Système d'isolation

De la résine époxy ou d'autres composés de résine sont utilisés comme isolant principal. Les enroulements sont coulés sous vide et, après durcissement, ils forment une structure monolithique robuste.

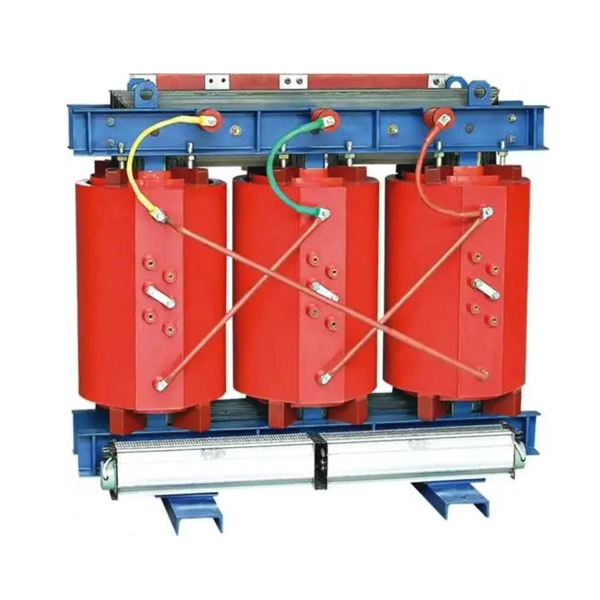

5. Surveillance du refroidissement et de la température

Equipé de dispositifs de refroidissement (refroidissement par air naturel ou refroidissement par air forcé) et de capteurs de température, et peut être équipé d'un système complet de détection et de protection de la température.

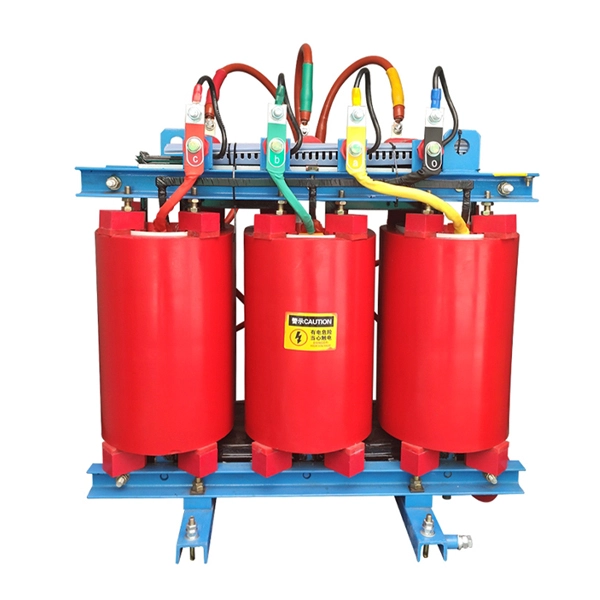

6. Autres composants

Sorties de traversées haute tension, oreilles de levage, cadres de serrage supérieur et inférieur, bornes basse tension, plaque signalétique, connecteurs de piquage, etc.

Caractéristiques du produit des transformateurs de puissance de type sec série 36kV

1. Résistant au feu et ignifuge :La résine époxy est intrinsèquement incombustible et ne supporte pas le feu ; aucun risque d'explosion.

2. Respectueux de l'environnement :Aucune huile n’est utilisée, il n’y a donc aucun risque de contamination par l’huile.

3. Haute résistance mécanique :Les enroulements en résine moulée sont robustes et offrent une forte capacité de résistance aux courts-circuits.

4. Excellentes performances électriques :Faibles niveaux de décharges partielles et niveaux élevés de tenue aux chocs (foudre et commutation).

5. Faibles pertes et faible bruit :L'acier au silicium de haute qualité et l'empilement avancé des noyaux réduisent les pertes à vide et le bruit audible.

6. Bonne capacité de surcharge :L'isolation de classe F ou H offre une endurance thermique élevée et permet un fonctionnement en surcharge important.

7. Résistant à l’humidité et à la poussière :La surface du bobinage est recouverte d'un vernis anticorrosion, garantissant des performances stables dans des environnements poussiéreux ou humides.

8. Entretien facile :Aucune manipulation d'huile ; après un arrêt prolongé, seul un simple traitement de séchage est nécessaire. Essentiellement sans entretien.

9. Compact et léger :Faible encombrement et coûts d'installation réduits.

10. Contrôle intelligent de la température :Système intelligent de surveillance de la température en option qui détecte et affiche automatiquement les températures des enroulements, démarre/arrête les ventilateurs de refroidissement et fournit des signaux d'alarme et de déclenchement.

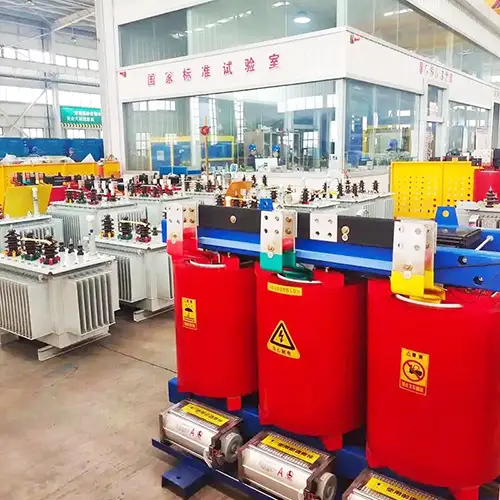

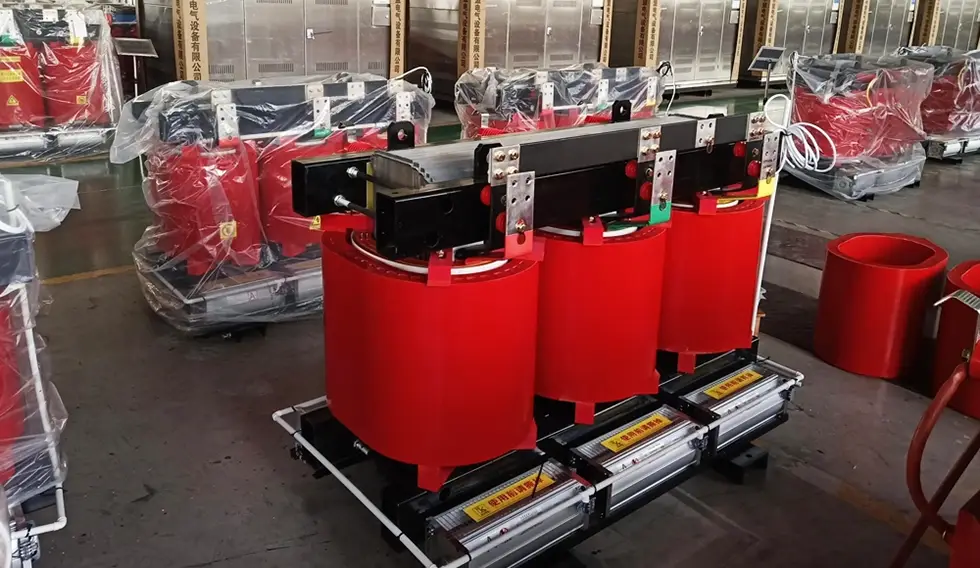

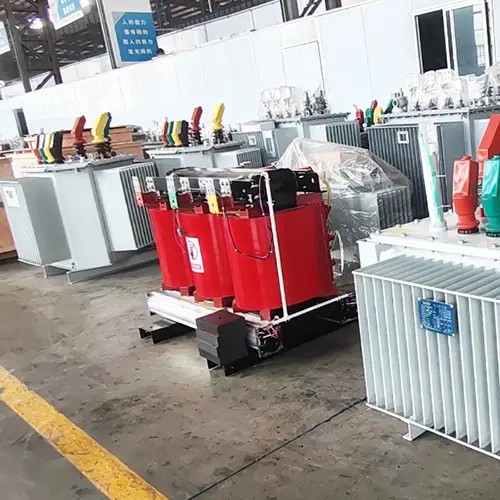

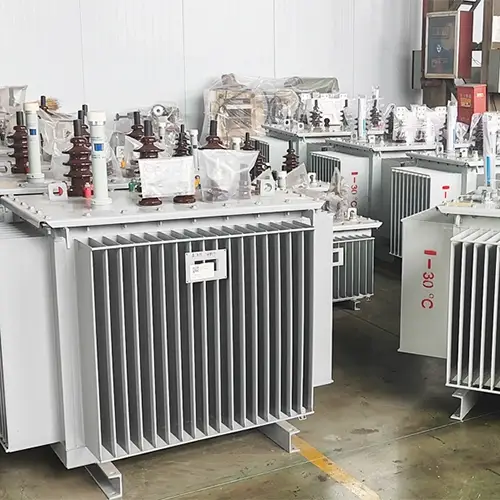

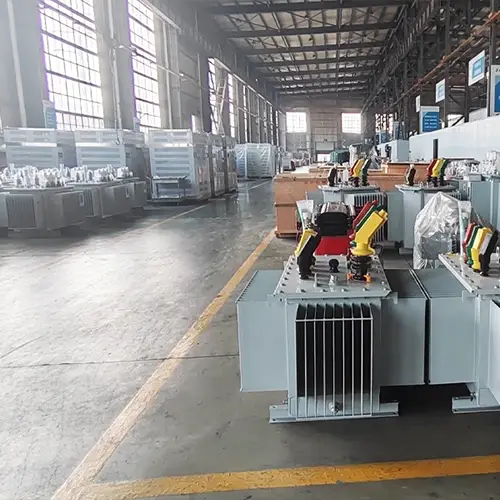

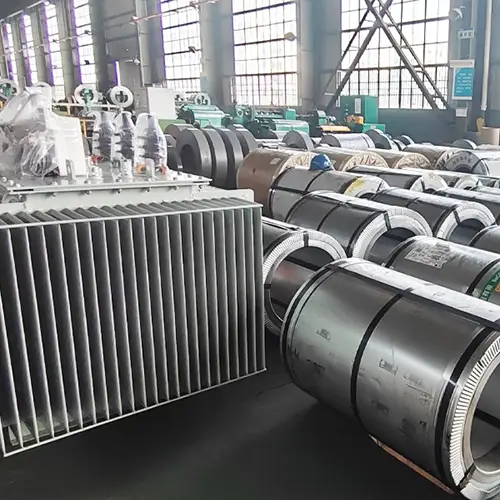

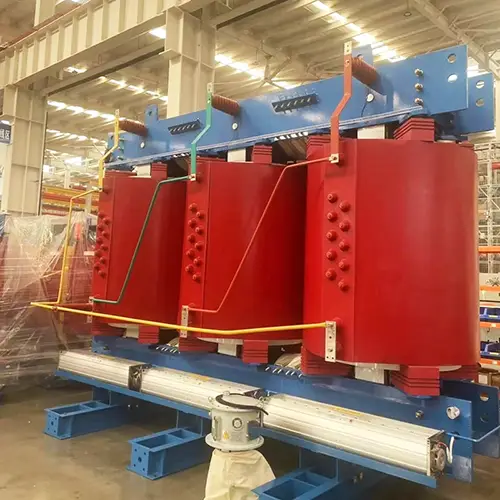

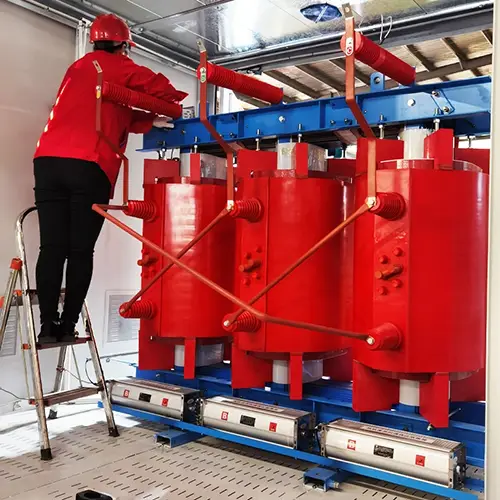

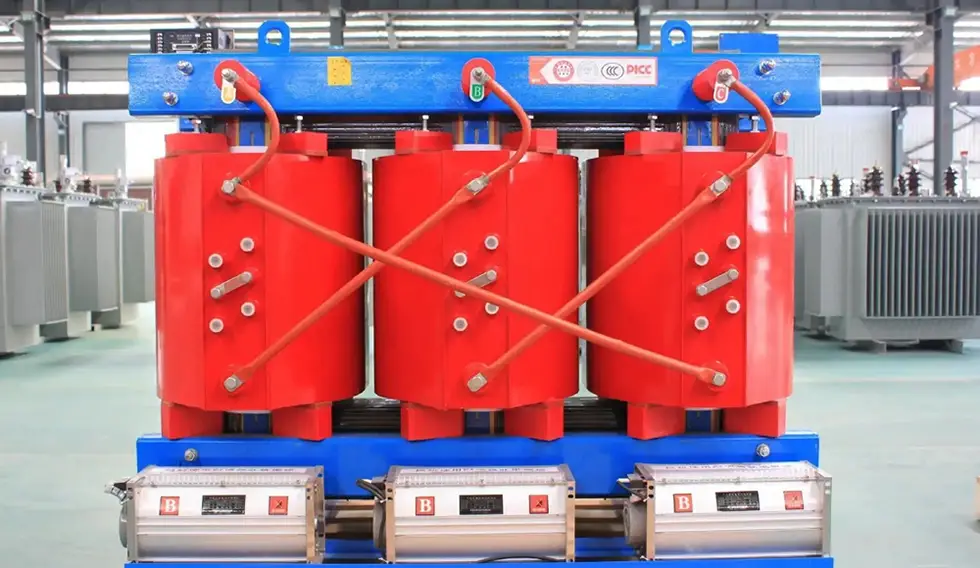

Spectacle d'atelier

FAQ (Foire aux questions)

Q1 : Quelle est la capacité maximale disponible pour vos transformateurs de type sec série 36 kV ?

R : Selon la norme nationale GB/T 10228, la plage de capacité conventionnelle des transformateurs de type sec de 36 kV est de 30 à 2 500 kVA. Cependant, la dernière version du GB/T 10228 a étendu cette gamme à 25 000 kVA. Une plus grande capacité peut également être personnalisée en fonction des besoins spécifiques des utilisateurs.

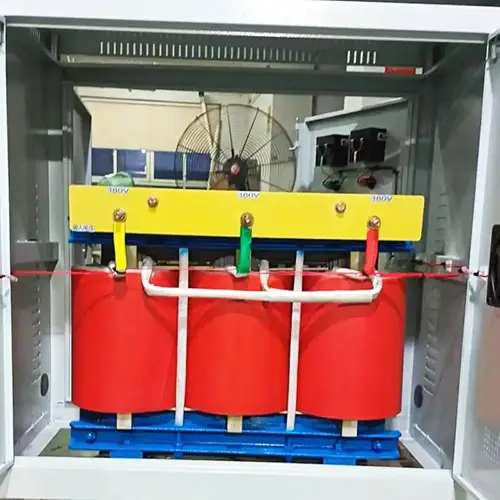

Q2 : Vos transformateurs de type sec de la série 36 kV peuvent-ils être installés à l'extérieur ?

R : Oui, des versions extérieures sont disponibles. Cependant, le degré de protection approprié doit être sélectionné. Généralement, IP00 est sans boîtier (utilisation en intérieur), IP20 protège contre les objets solides de plus de 12 mm et IP23 offre une protection contre la pluie et la neige. Pour une installation en extérieur, un IP23 ou supérieur avec un boîtier de protection supplémentaire est recommandé.

Q3 : Comment vos transformateurs de type sec de la série 36 kV sont-ils refroidis et dans quelle mesure le refroidissement par air pulsé peut-il augmenter leur rendement ?

R : Les méthodes de refroidissement peuvent être divisées enrefroidissement naturel par air (AN)etrefroidissement à air forcé (AF). Dans des conditions naturelles de refroidissement par air, le transformateur peut fonctionner en continu à sa capacité nominale. Le refroidissement par air forcé peut augmenter la capacité de sortie jusqu'à 50 % et convient au fonctionnement en surcharge intermittente.

Q4 : Comment les niveaux d'efficacité énergétique sont-ils classés pour les transformateurs de type sec de la série Cotenele 36 kV ?

R : Conformément à la norme nationale GB 20052-2024 « Valeurs minimales autorisées et niveaux d'efficacité énergétique pour les transformateurs de puissance », nos transformateurs de type sec de la série 36 kV sont divisés en trois niveaux d'efficacité énergétique :Catégorie I, Catégorie II et Catégorie III. Le grade I est le niveau le plus élevé avec la perte la plus faible. Le choix d’un niveau d’efficacité énergétique plus élevé peut réduire considérablement les coûts d’exploitation à long terme.

Q5 : Quelles sont les principales différences entre un transformateur de type sec de 36 kV et un transformateur de type sec de 10 kV ?

R : La principale différence réside dans le niveau de tension. La haute tension nominale du transformateur 36 kV est de 36 kV, qui peut être directement fournie à partir du réseau électrique de 36 kV, éliminant ainsi une liaison de sous-station intermédiaire de 10 kV et réduisant les coûts d'investissement et de maintenance du système. De plus, le niveau 36 kV nécessite une résistance d'isolation plus élevée, des dégagements électriques plus importants et des lignes de fuite plus longues, ce qui augmentera les coûts de conception et de fabrication. Le transformateur de type sec 10 kV est plus couramment utilisé dans les systèmes de distribution conventionnels.
