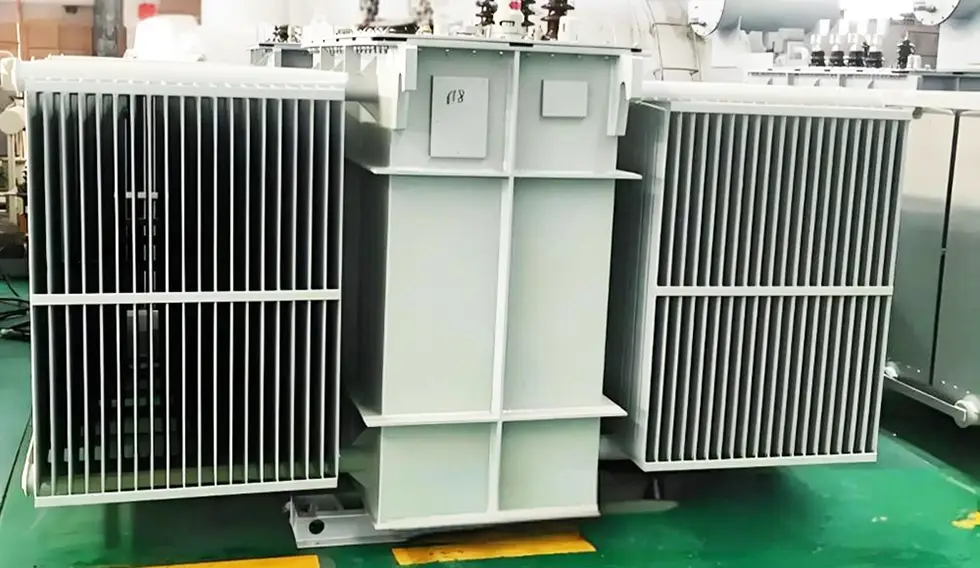

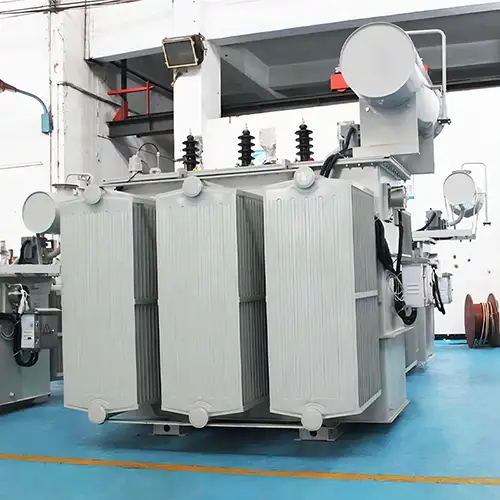

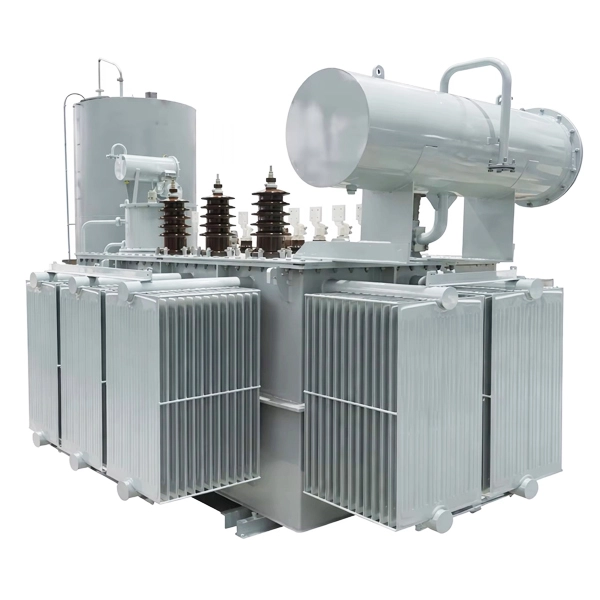

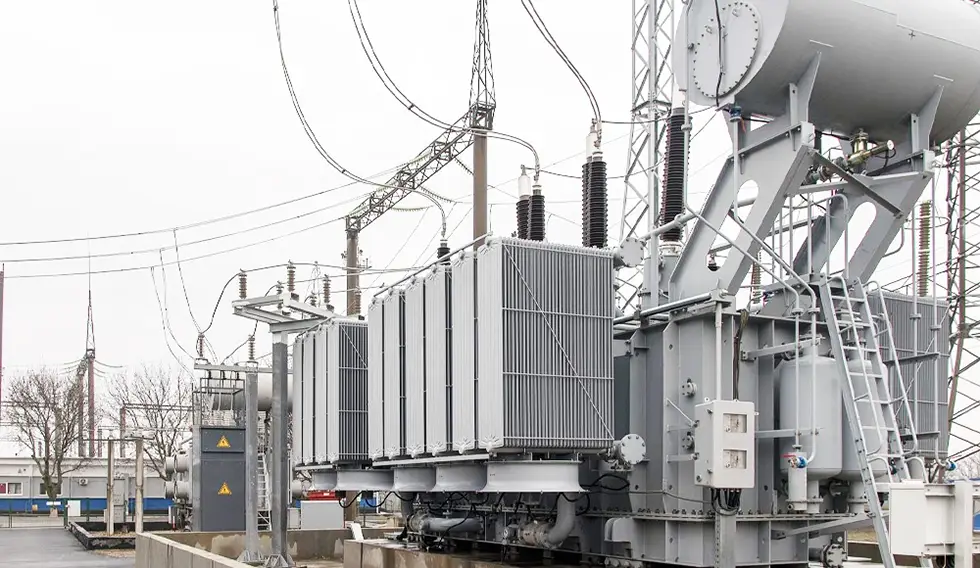

Transformateur de distribution électrique immergé dans l'huile 33KV

Depuis de nombreuses années, Cotenele propose à ses clients un grand nombre deTransformateur de distribution électrique immergé dans l'huile 33KVdans de nombreuses sous-stations, centrales électriques, projets d'énergie éolienne, solaire et autres, parmi lesquels le représentant est celui du projet de centrale électrique de Rwanda Energy Development Corporation Limited (EDCL) de Kigoma, Birembo, Rukarara, Kibuye et Rwinkwavu. La tension nominale côté haute tension de ce transformateur de distribution immergé dans l'huile de 33 kV (35 KV) est de 33 KV (35 kV) et utilise l'huile de transformateur comme moyen isolant et de refroidissement. Il s'agit d'un appareil électrique statique qui, basé sur le principe de l'induction électromagnétique, convertit une valeur de tension alternative (courant) en une autre (ou plusieurs) valeurs de tension alternative (courant) de même fréquence mais d'amplitudes différentes.

Modèle et significations

Qu'est-ce qu'un transformateur de distribution immergé dans l'huile 33KV ?

Un transformateur de distribution immergé dans l'huile de 33 kV est un transformateur de distribution dont la tension nominale côté haute tension est de 35 kV et qui utilise l'huile de transformateur comme moyen isolant et de refroidissement. Il s'agit d'un appareil électrique statique qui, basé sur le principe de l'induction électromagnétique, convertit une valeur de tension alternative (courant) en une autre (ou plusieurs) valeurs de tension alternative (courant) de même fréquence mais d'amplitudes différentes.

Selon les normes en vigueur, la fréquence nominale d'un transformateur de distribution immergé dans l'huile de 35 kV est de 50 Hz et la capacité nominale varie généralement de 30 kVA à 2 500 kVA (dans la catégorie des transformateurs de distribution). Certaines unités de plus grande capacité peuvent entrer dans la catégorie des transformateurs de puissance, avec des capacités allant jusqu'à 31 500 kVA et plus.

Exigences environnementales standard

1. Température ambiante :

- Valeur maximale : +40 °C

- Valeur minimale : -25 °C

- Moyenne mensuelle : ne pas dépasser +30 °C

- Moyenne annuelle : ne pas dépasser +20 °C

2. Altitude :Le site d'installation doit être situé à une altitude ne dépassant pas 1 000 m au-dessus du niveau de la mer.

3.La forme d'onde de la tension d'alimentation doit être essentiellement sinusoïdale.

4.Les tensions d'alimentation triphasées doivent être approximativement équilibrées.

5.La distorsion harmonique totale (THD) du courant de charge est limitée à un maximum de 5 % du courant nominal.

6. Emplacement d'installation :Le transformateur peut être placé soit à l'intérieur d'un bâtiment, soit à l'air libre.

Normes

Normes internationales :

- CEI 60076-1:2011 - Transformateurs de puissance - Partie 1 : Dispositions générales

- CEI 60076-2:2011 - Transformateurs de puissance - Partie 2 : Élévation de température pour les types immergés dans un liquide

- CEI 60076-3:2013+AMD1:2018 - Transformateurs de puissance - Partie 3 : Niveaux d'isolement, essais diélectriques et dégagements dans l'air extérieur

- CEI 60076-5:2006 - Transformateurs de puissance - Partie 5 : Capacité de tenue aux courts-circuits

- CEI 60076-10:2016 - Transformateurs de puissance - Partie 10 : Mesure des niveaux de pression acoustique

Normes nationales :

- GB/T 1094.1-2013 - Transformateurs de puissance - Partie 1 : Exigences générales

- GB/T 1094.2-2013 - Transformateurs de puissance - Partie 2 : Élévation de température des transformateurs immergés dans un liquide

- GB/T 1094.5-2008 - Transformateurs de puissance - Partie 5 : Performances de tenue aux courts-circuits

- GB/T 1094.10-2003 - Transformateurs de puissance - Partie 10 : Détermination des niveaux de bruit acoustique

- GB/T 1094.3-2017 - Transformateurs de puissance - Partie 3 : Niveaux d'isolation, tests diélectriques et dégagements externes dans l'air

Paramètres techniques des transformateurs immergés dans l'huile 33KV

S13-35kV Paramètres techniques du transformateur de régulation de tension sans excitation (0,4 kV)

S13-35kV Paramètres techniques du transformateur de régulation de tension sans excitation (3,15 ~ 15kV)

S13-35kV Paramètres techniques du transformateur de régulation de tension sans excitation (6,3 ~ 15kV)

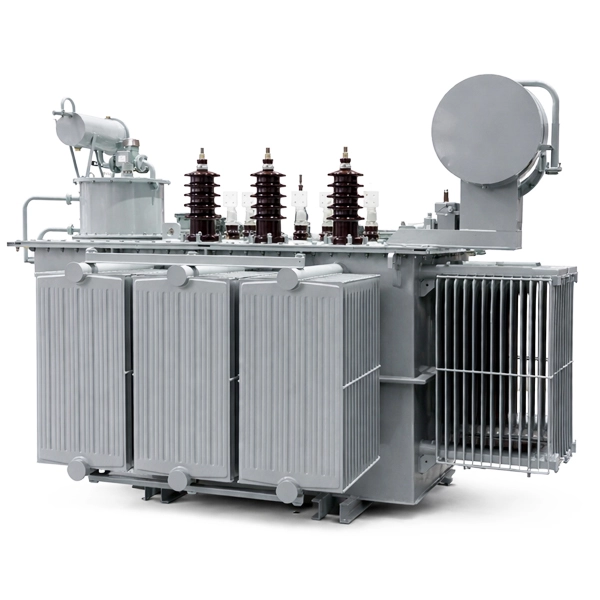

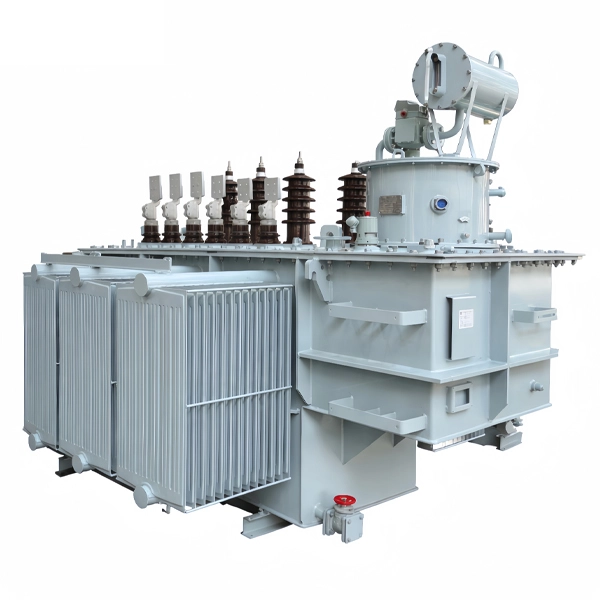

Structure du produit des transformateurs de distribution d'énergie 33 kV

Un transformateur de puissance immergé dans l'huile de 33 kV comprend principalement les composants de base suivants :

1. Noyau (circuit magnétique) :Le circuit magnétique du transformateur de puissance 33 kV est composé de tôles d'acier au silicium laminées à froid avec une perméabilité magnétique élevée et une orientation des grains. Le noyau utilise une structure de joint chevauchée en plusieurs étapes pour réduire les pertes à vide et le bruit. Dans un transformateur triphasé, les parties verticales du noyau sont appelées pattes du noyau (sur lesquelles sont placés les enroulements) et les parties horizontales sont appelées culasses (qui complètent le circuit magnétique).

2. Enroulements (bobines) :Les principaux composants qui assurent la transmission et la conversion de l’énergie électrique. À l'exception des unités de petite capacité où du fil de cuivre est utilisé, les enroulements basse tension sont généralement du type cylindrique enroulé en feuille de cuivre ; les enroulements haute tension adoptent une structure cylindrique multicouche. Ces conceptions garantissent une distribution ampère-tour équilibrée, un faible flux de fuite, une résistance mécanique élevée et une forte capacité de tenue aux courts-circuits.

3. Réservoir :La coque d'un transformateur de puissance de 33 kV contient un noyau de fer et des enroulements à l'intérieur. Le réservoir de carburant adopte une structure de dissipateur thermique ondulée, qui offre une bonne respirabilité et peut compenser les changements de volume d'huile causés par les fluctuations de température. Certains magasins utilisent également des réservoirs de carburant de type cloche ou des structures de réservoirs de carburant entièrement fermées pour la transformation de tension.

4. Conservateur (Conservateur d'huile) :Le conservateur est relié au réservoir par un pipeline, utilisé pour stocker le pétrole et compenser les changements de volume de pétrole. Dans certains transformateurs de puissance modernes, les réservoirs ondulés ont remplacé la fonction de conservateur d'huile.

5. Bagues isolantes :La bague d'isolation du transformateur de puissance est un composant isolant situé entre la tige conductrice et le couvercle du réservoir d'huile. Elle fournit également à la fois une isolation et un support mécanique à la tige conductrice.

6. Appuyez sur Changeur :Les changeurs de prises sont principalement utilisés pour la régulation de tension des transformateurs de puissance, et il en existe deux types : hors circuit (hors tension) et en charge (sous tension).

7. Autres accessoires :Comprenant plusieurs accessoires tels que des relais à gaz (relais Buchholz), des reniflards (respirateurs en silicone), des dispositifs de surpression, des thermomètres, des filtres à huile, etc.

Classification du transformateur de puissance 33kV

Avantages du produit des transformateurs de puissance 33kV

Le transformateur de distribution immergé dans l'huile de 35 kV offre les principaux avantages suivants :

1. Faibles pertes :Grâce à l'acier au silicium à haute perméabilité à grains orientés de haute qualité et à des conceptions optimisées du noyau et des enroulements, les pertes à vide peuvent être réduites de plus de 20 % par rapport aux transformateurs conventionnels, et les pertes de charge de plus de 10 %. La série S22 atteint des pertes à vide inférieures de 15 à 20 % à celles du type S11.

2. Faible bruit :En sélectionnant des matériaux de noyau de haute qualité, une densité de noyau magnétique appropriée et une technologie de liaison laminée segmentée, le bruit peut être efficacement réduit. Pour les équipements de 1 000 kVA, le niveau sonore peut être contrôlé en dessous de 50 décibels.

3. Capacité élevée de tenue aux courts-circuits :Utilisation de la méthode d'analyse dynamique pour le calcul de la force mécanique en court-circuit ; Le bobinage est enroulé par un processus de sertissage pour garantir une résistance mécanique élevée. Ce transformateur peut résister à des surintensités jusqu'à 32 fois le courant nominal grâce à des tests de court-circuit.

4. Faible élévation de température :La distribution du débit d'huile est calculée et optimisée pour réduire les températures des points chauds et l'augmentation de la température moyenne des enroulements.

5. Entièrement scellé, sans entretien :Notre transformateur de puissance adopte un réservoir d'huile entièrement fermé, qui peut isoler l'huile de l'air et ralentir le vieillissement de l'isolation. Les réservoirs à ailettes ondulées remplacent le conservateur, empêchant efficacement la pénétration d'humidité et d'oxygène. La période sans entretien peut dépasser 20 ans.

6. Installation et entretien faciles :Taille relativement compacte et faible coût. Une conception sans noyau de levage permet au transformateur de résister aux vibrations du transport.

7. Fonctionnalité intelligente disponible :Certains modèles de transformateurs peuvent être équipés de fonctions « signal à distance, mesure à distance, réglage à distance et contrôle à distance » (quatre télécommandes) pour réaliser un fonctionnement de sous-station sans pilote.

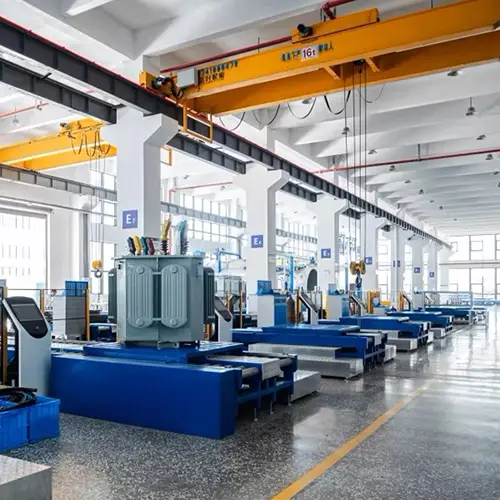

Atelier

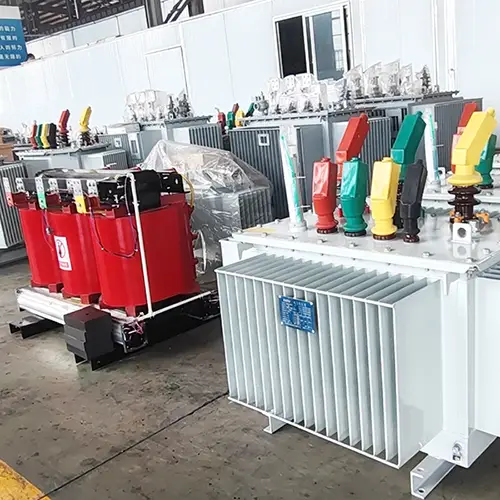

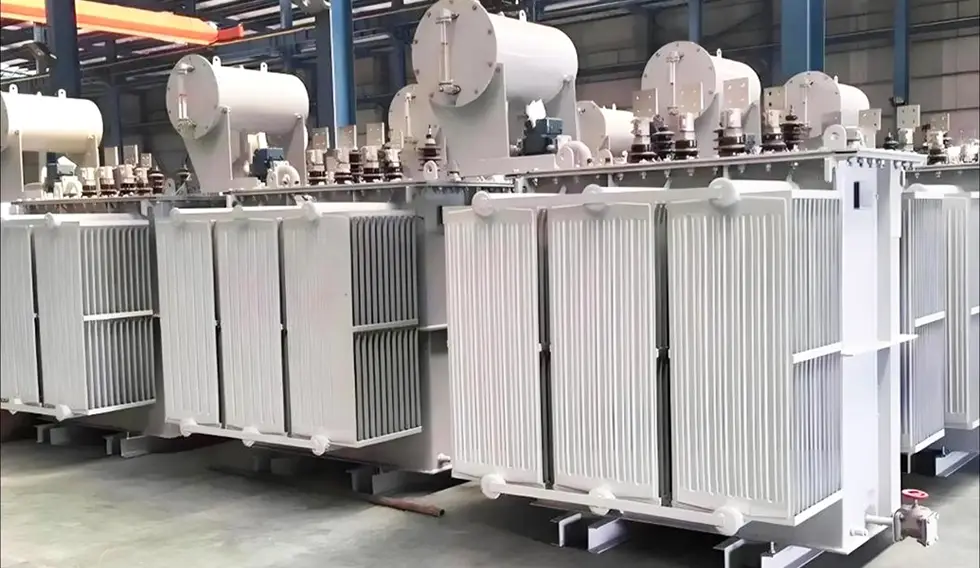

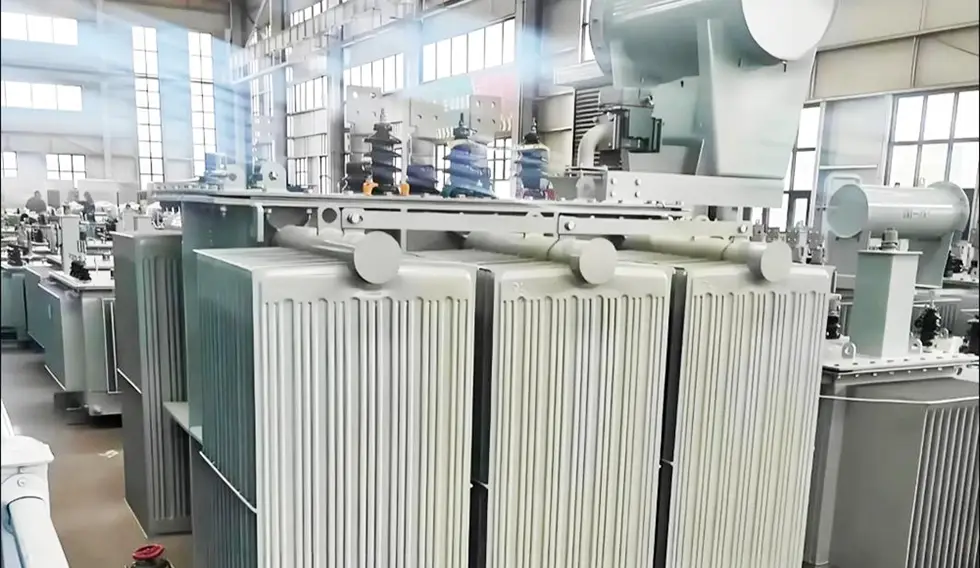

Exposition de produits
