Applications d'appareillage de commutation moyenne tension dans les centres de données et les projets d'énergie renouvelable

Deux industries, une dépendance commune

Les centres de données et les projets d’énergies renouvelables semblent avoir peu de points communs. L’un d’entre eux est un bâtiment climatisé rempli de baies de serveurs, dont la principale production est l’information numérique. L’autre est une vaste installation extérieure exposée aux intempéries, dont la principale production est l’énergie électrique injectée dans un réseau de transport.

Sous la surface, cependant, ils partagent une dépendance critique : un appareillage moyenne tension qui fonctionne parfaitement dans des conditions de fonctionnement qui auraient été considérées comme inhabituelles il y a dix ans. Les deux secteurs se sont développés à une vitesse extraordinaire. Tous deux sont confrontés à une pression intense sur les délais des projets et les coûts d’investissement. Et tous deux spécifient de plus en plus d'équipements sans SF₆ : des centres de données motivés par les engagements des entreprises en matière de développement durable, des projets d'énergie renouvelable motivés par la logique selon laquelle la production propre ne devrait pas dépendre d'une infrastructure à PRG élevé.

Cet article examine en détail les exigences en matière d’appareillage moyenne tension de ces deux secteurs. L'accent est mis sur les exigences techniques qui déterminent la sélection des équipements, les configurations qui se sont avérées efficaces et les exigences en matière de documentation et de conformité que les équipes d'approvisionnement des deux secteurs considèrent désormais comme obligatoires.

Première partie : centres de données

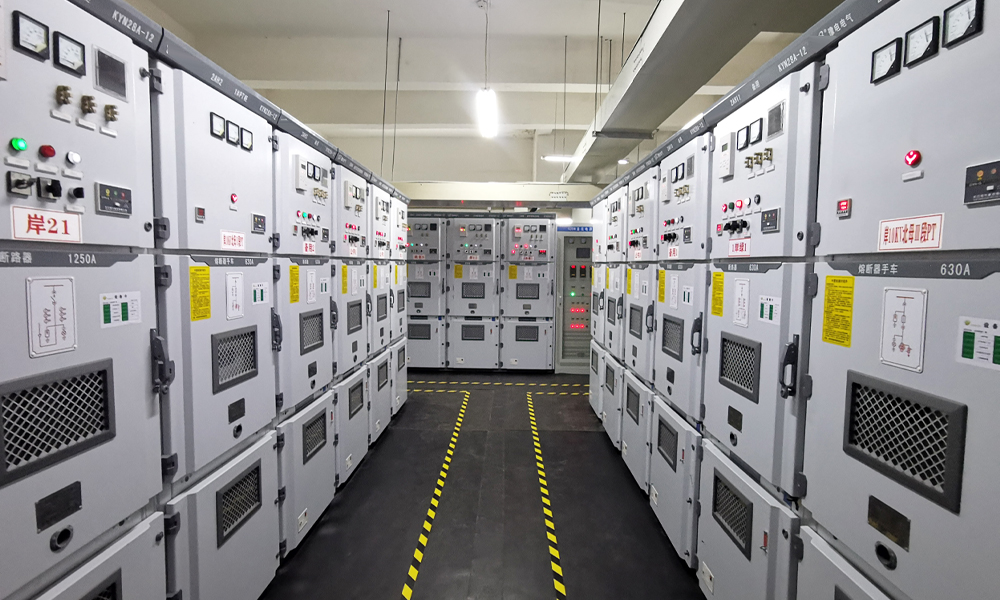

L'architecture électrique d'un centre de données moderne

Un centre de données hyperscale est fondamentalement une installation de conversion électrique. L'énergie arrive à haute ou moyenne tension depuis le réseau électrique public, passe par plusieurs étapes de transformation et atteint finalement les racks de serveurs à basse tension avec des exigences de fiabilité extraordinaires. La norme industrielle en matière de temps de disponibilité (cinq neuf, ou disponibilité de 99,999 %) autorise un peu plus de cinq minutes de temps d'arrêt par an, maintenance planifiée comprise.

Appareillage moyenne tensionse situe à la jonction critique entre l'approvisionnement des services publics et le réseau de distribution interne du centre de données. Dans une architecture typique, les lignes d'alimentation des services publics de 10 kV à 36 kV entrent dans la sous-station sur site de l'installation, où l'appareillage de commutation moyenne tension assure la protection des lignes d'alimentation entrantes, la protection primaire du transformateur et la commutation des sections de bus. En aval, un appareillage moyenne tension supplémentaire peut servir aux grandes installations de refroidissement, aux tableaux d'entrée UPS et à l'appareillage de commutation en parallèle du générateur pour les systèmes d'alimentation de secours.

L'appareillage de cette architecture doit répondre simultanément à plusieurs critères exigeants. Il doit être suffisamment compact pour s’adapter à l’empreinte du bâtiment, ce qui représente un investissement immobilier coûteux. Il doit être suffisamment fiable pour que les interventions de maintenance soient mesurées en heures par décennie plutôt qu'en heures par an. Et il doit pouvoir s'intégrer au système de gestion de bâtiment et à la plate-forme de surveillance de l'alimentation du centre de données, fournissant des données en temps réel sur la position des commutateurs, les événements de protection et l'état des équipements.

Pourquoi les disjoncteurs à vide sont standard

Le disjoncteur à vide est devenu le choix par défaut pour la commutation moyenne tension dans les centres de données pour des raisons à la fois techniques et opérationnelles.

Techniquement, une ampoule à vide éteint l'arc à l'intérieur d'une enveloppe en céramique scellée où il n'y a rien à brûler, rien à dégrader et rien à fuir. L’absence de gaz signifie l’absence de maintenance liée au gaz. Pour un opérateur de centre de données disposant d’une installation pouvant fonctionner pendant quinze ans sans arrêt majeur, tout équipement nécessitant une attention périodique constitue un handicap. Un disjoncteur à vide doté d'un mécanisme de commande de classe M2 évalué pour 10 000 opérations mécaniques peut servir pendant toute la durée de vie de l'installation sans une seule intervention de maintenance sur l'interrupteur lui-même.

Sur le plan opérationnel, les disjoncteurs à vide sont bien adaptés au profil de charge d'un centre de données. La charge du centre de données est relativement stable (les serveurs ne s'arrêtent pas et ne démarrent pas comme les moteurs industriels), ce qui signifie que l'endurance électrique du disjoncteur est rarement testée par des interruptions fréquentes en cas de panne. La principale exigence opérationnelle est une commutation fiable lors des transferts planifiés entre les sources du service public et du générateur, ce qui est mécaniquement exigeant mais électriquement simple. Un mécanisme à ressort à énergie stockée bien conçu peut remplir cette fonction de manière constante pendant des décennies.

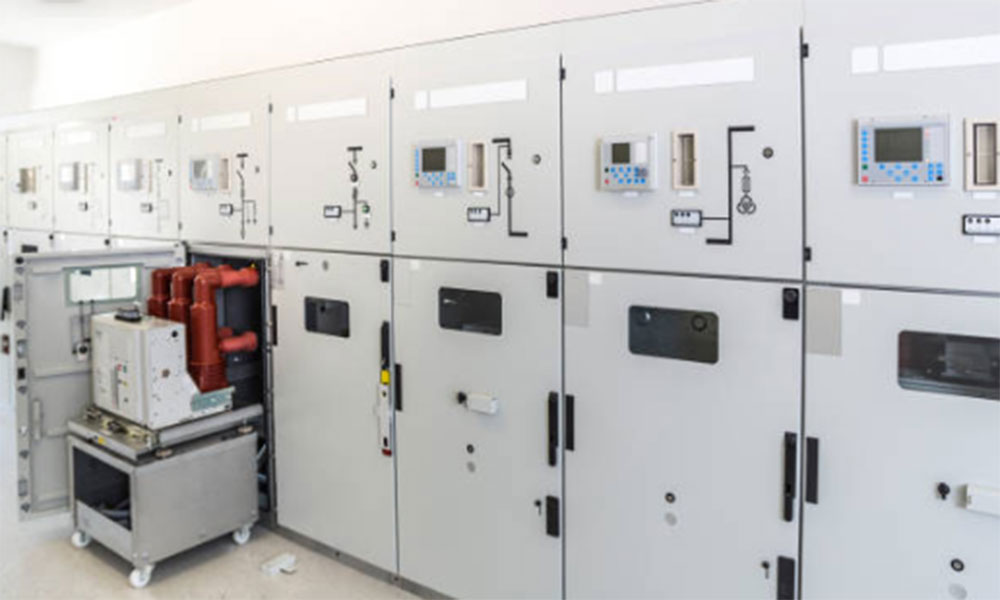

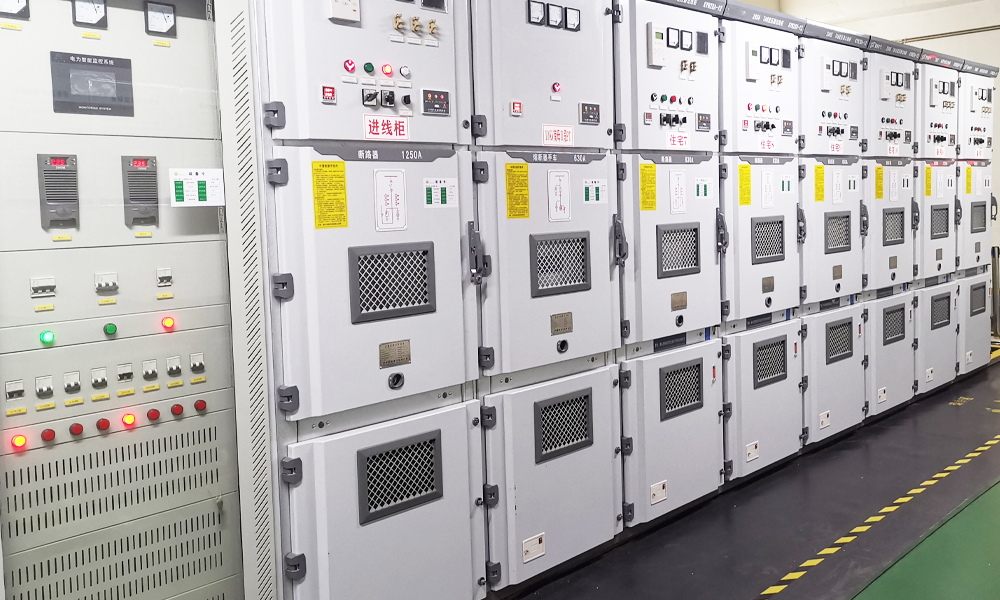

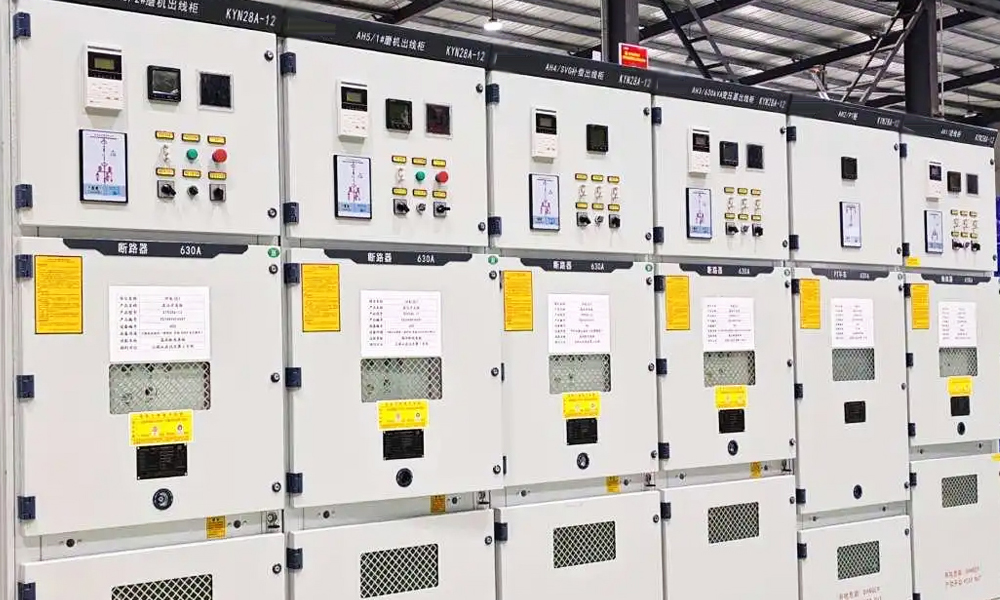

La configuration débrochable utilisée dans les appareillages blindés comme la série KYN28 ou KYN61 offre un autre avantage pour les centres de données : un disjoncteur peut être débroché en position de test ou isolée pour inspection sans mettre hors tension l'ensemble du bus. Dans une installation où les coûts d'arrêt peuvent dépasser 100 000 dollars par minute, cette fonctionnalité de maintenabilité peut à elle seule justifier les spécifications de l'appareillage de commutation.

Le passage au SF₆-Free dans le secteur des centres de données

Les opérateurs de centres de données sont devenus parmi les défenseurs les plus influents des appareillages de commutation sans SF₆, et leur motivation n'est pas principalement la conformité réglementaire. Bon nombre des plus grands opérateurs, y compris les fournisseurs de cloud hyperscale, se sont engagés publiquement à atteindre la neutralité carbone ou zéro émission nette au cours de cette décennie. Le SF₆, avec son potentiel de réchauffement climatique 24 300 fois supérieur à celui du CO₂, est en contradiction directe avec ces engagements s’il est présent dans l’infrastructure électrique de chaque nouvelle installation.

Un seul panneau RMU ou GIS moyenne tension contenant quelques kilogrammes de SF₆ ne représente pas, à lui seul, une grande fraction de l’empreinte carbone d’un centre de données. Mais les grands opérateurs construisent des dizaines d’installations par an, chacune contenant plusieurs tableaux de commutation. L’inventaire cumulé de SF₆ dans un portefeuille mondial peut être mesuré en tonnes. Les taux de fuite sont faibles mais non nuls, et la durée de vie atmosphérique du SF₆ signifie que chaque gramme émis reste dans l’atmosphère pendant plus de trois mille ans.

C'est pourquoi les cahiers des charges des centres de données incluent désormais systématiquement « sans SF₆ » comme exigence obligatoire pourappareillage moyenne tension. Cette exigence apparaît non seulement sur les marchés européens, où le règlement européen sur les gaz fluorés fournit un cadre juridique, mais également en Amérique du Nord et en Asie-Pacifique. Pour les fabricants d’appareillages de commutation, le marché des centres de données est devenu un puissant moteur commercial du développement de produits sans SF₆, peut-être le plus puissant en dehors du secteur des services publics.

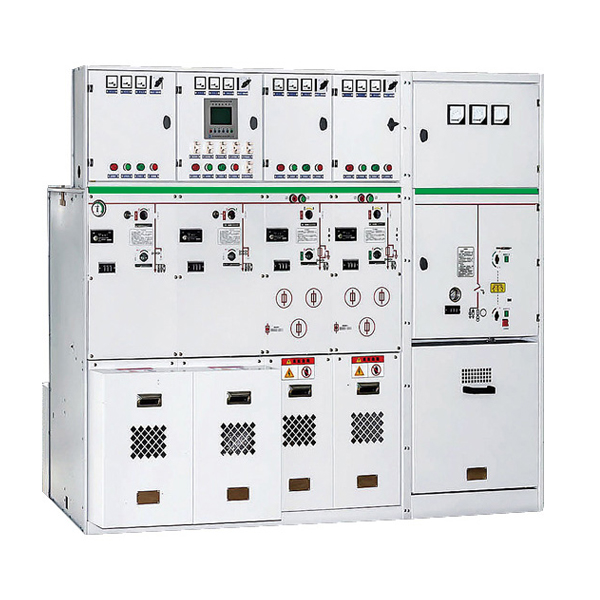

COTENELE fournit des unités principales en anneau de 24 kV sans SF₆ et des panneaux de disjoncteurs à vide aux projets de centres de données, avec isolation par air sec et certification d'essai de type selon la norme CEI 62271-200. Le réservoir en acier inoxydable scellé à vie élimine la surveillance des gaz, le remplissage et la récupération en fin de vie des procédures opérationnelles de l'installation. Pour un opérateur de centre de données, cela signifie un système de moins à suivre, un contrat de maintenance de moins à gérer et un élément de moins à expliquer dans un audit ESG.

Deuxième partie : Projets d'énergie renouvelable

Réseaux de collecteurs de parcs éoliens

Un parc éolien présente un environnement électrique fondamentalement différent d’un centre de données ou d’une installation industrielle. Les éoliennes individuelles, d'une puissance généralement comprise entre 2 MW et 8 MW chacune, sont dispersées sur une zone géographique pouvant s'étendre sur des dizaines de kilomètres carrés. Chaque turbine génère à basse tension (généralement 690 V ou 1 000 V) et passe à la moyenne tension via un transformateur monté sur socle à la base de la tour. Des câbles moyenne tension, généralement de 33 kV ou 36 kV, relient chaque turbine à une sous-station centrale de collecte où la puissance est regroupée et augmentée à nouveau pour le transport.

L'appareillage de commutation de la sous-station collectrice doit gérer une combinaison de tâches qu'aucune autre application ne reproduit parfaitement. Les disjoncteurs protégeant chaque alimentation de collecteur subissent des commutations fréquentes lorsque les éoliennes démarrent et s'arrêtent en réponse aux conditions de vent. La contribution du courant de défaut des éoliennes basées sur un onduleur est fondamentalement différente du courant de défaut des machines synchrones : de moindre ampleur, à décroissance plus rapide et parfois difficile à distinguer du courant de charge normal pour les relais de protection conventionnels. Et la sous-station elle-même se trouve souvent dans un endroit éloigné où les visites de maintenance sont coûteuses, dépendantes des conditions météorologiques et parfois impossibles pendant des semaines pendant les mois d'hiver.

Les disjoncteurs à vide sont bien adaptés à cet environnement. La haute endurance mécanique d'un VCB moderne permet des commutations fréquentes sans dégradation des contacts. L'ampoule à vide est indifférente à la source du courant de défaut qu'elle doit interrompre : qu'elle provienne d'un générateur synchrone ou d'une ressource basée sur un onduleur, la physique d'extinction de l'arc est la même. Et la construction scellée à vie d'un VCB moderne signifie qu'un technicien de maintenance n'a rien à inspecter à l'intérieur de l'interrupteur, même s'il peut atteindre le site.

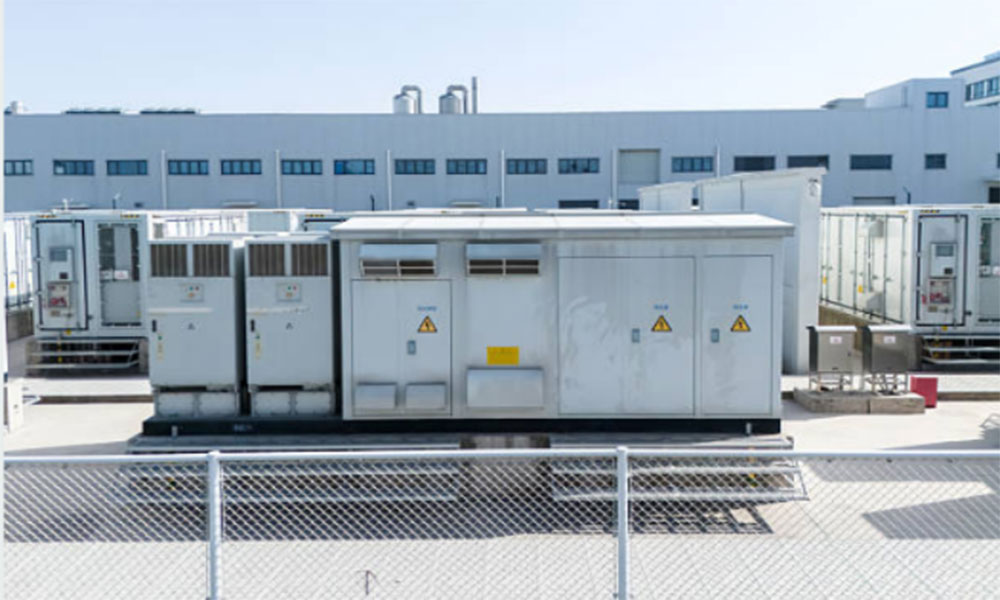

Systèmes solaires photovoltaïques et de stockage d'énergie

Les installations solaires photovoltaïques à grande échelle partagent certaines caractéristiques avec les parcs éoliens (génération basée sur des onduleurs, dispersion géographique, commutations fréquentes en fonction des changements d'irradiation), mais ajoutent leurs propres complexités. Les centrales solaires fonctionnent généralement à une tension plus basse que les parcs éoliens : le système de collecte moyenne tension peut être de 12 kV ou 24 kV plutôt que de 33 kV ou 36 kV. Le côté CC de l'installation, depuis les modules jusqu'à l'entrée de l'onduleur en passant par les boîtiers de combinaison, fonctionne à des tensions allant jusqu'à 1 500 V CC et nécessite un ensemble complètement séparé d'équipements de protection et d'isolation.

La colocalisation croissante des systèmes de stockage d’énergie par batterie avec la production solaire ajoute une autre couche d’exigences en matière d’appareillage de commutation. Un système de stockage d'énergie par batterie peut se charger à partir du réseau ou du panneau solaire et se décharger sur le réseau selon les besoins, ce qui signifie que l'appareillage moyenne tension au point d'interconnexion doit gérer un flux d'énergie bidirectionnel. Les paramètres de protection doivent tenir compte de la contribution du courant de défaut des onduleurs de batterie, qui peut être importante et augmenter rapidement. Et la charge de commutation sur les disjoncteurs augmente encore, avec plusieurs cycles de charge-décharge par jour s'ajoutant au nombre d'opérations mécaniques.

La couche de conformité et de documentation

Les projets d’énergie renouvelable, en particulier ceux développés par des producteurs d’électricité indépendants internationaux ou financés par des banques multilatérales de développement, sont désormais soumis à des exigences documentaires qui rivalisent avec celles des appels d’offres des services publics. Un ensemble d'appareillage moyenne tension pour un parc éolien ou une centrale solaire nécessitera généralement des certificats d'essai de type CEI pour chaque disjoncteur et RMU, des rapports d'essais de routine de l'usine, une déclaration de conformité aux réglementations environnementales applicables et une liste de référence démontrant la livraison préalable d'équipements similaires.

La raison est simple : le financement de projets. Les prêteurs et les investisseurs qui fournissent des capitaux pour les projets d’énergies renouvelables effectuent une vérification préalable technique sur chaque ensemble d’équipements majeurs. Si le fournisseur d'appareillage de commutation ne peut pas fournir une documentation complète, le projet pourrait être confronté à des retards dans la clôture financière. C'est un risque que les développeurs prennent très au sérieux.

COTENELE fournit des appareillages moyenne tension pour les projets d'énergies renouvelables avec une documentation complète incluse en standard. Les certificats d'essais de type, les rapports d'essais de routine et les déclarations de conformité sont fournis au stade de l'appel d'offres et non après la commande. Pour les projets en Europe, cela inclut la documentation démontrant la conformité avec le règlement européen sur les gaz fluorés. Pour les projets dans d’autres régions, le package est adapté aux exigences locales.

Le chevauchement technologique : ce dont les deux secteurs ont besoin

Malgré leurs différences, les centres de données et les projets d’énergies renouvelables convergent vers un ensemble commun d’exigences en matière d’appareillage de commutation. L'identification de ce chevauchement permet d'expliquer pourquoi certaines technologies et configurations sont devenues dominantes sur les deux marchés.

Encombrement compact. Les centres de données valorisent chaque mètre carré d’espace blanc. Les sous-stations de collecte d'énergie renouvelable se trouvent souvent sur des terrains avec une superficie disponible limitée. Les deux secteurs spécifient des appareillages de commutation qui minimisent l'empreinte physique sans compromettre l'accès pour la maintenance. C'est l'une des raisons pour lesquelles les appareillages de commutation débrochables à gaine métallique et les RMU sans SF₆ ont gagné en popularité : ils intègrent des fonctionnalités substantielles dans une enveloppe compacte.

Fiabilité sans entretien fréquent. Les centres de données ne peuvent pas se permettre de temps d'arrêt. Les parcs éoliens ne peuvent pas se permettre d’envoyer un technicien chaque mois dans une sous-station éloignée. Les disjoncteurs à vide avec interrupteurs scellés à vie et les RMU avec réservoirs de gaz scellés répondent directement à cette exigence.

Sans SF₆ comme référence. Pour les centres de données, le moteur réside dans les engagements des entreprises en matière de développement durable. Pour les projets d’énergies renouvelables, le facteur déterminant est l’incongruité de l’utilisation d’un gaz à PRG élevé dans les infrastructures existantes pour produire de l’énergie propre. Les deux arrivent à la même exigence de spécification.

Intégration numérique. Les centres de données ont été les premiers à adopter des appareillages de commutation intelligents avec communication CEI 61850, motivés par la nécessité d'intégrer la surveillance électrique dans le système de gestion du bâtiment. Les projets d’énergies renouvelables suivent rapidement, motivés par la nécessité de surveiller à distance les sites sans personnel. Dans les deux cas, un appareillage de commutation capable de signaler son propre état, d'enregistrer les opérations de commutation et de fournir une alerte précoce en cas de problèmes en développement réduit les coûts et les risques opérationnels.

Documentation complète. Les deux secteurs sont dominés par des acheteurs sophistiqués – opérateurs de centres de données à grande échelle, développeurs internationaux d’énergies renouvelables, fonds d’infrastructure – qui considèrent la documentation comme une exigence de contrôle. Si les documents ne sont pas complets, le matériel n’est pas pris en compte. Cela favorise les fabricants qui ont investi dans des essais de type tiers et qui maintiennent des systèmes de documentation organisés.

Sélection d'un appareillage de commutation pour ces applications : considérations pratiques

Pour les ingénieurs de projet et les équipes d’approvisionnement travaillant dans l’un ou l’autre secteur, plusieurs considérations pratiques devraient guider la sélection de l’appareillage de commutation.

Commencez par la tension et le niveau de défaut, mais ne vous arrêtez pas là. La tension nominale et le pouvoir de coupure en court-circuit constituent les critères d'entrée minimaux. Au-delà de ces éléments, évaluez l'endurance mécanique, les exigences de maintenance tout au long de la durée de vie du projet et la disponibilité d'un service d'assistance local.

Vérifiez les tests de type pour la configuration spécifique. Un fabricant peut avoir testé un module standard, mais pas la combinaison spécifique de modules requise pour votre schéma unifilaire. Confirmez que la configuration exacte a été testée ou que le fabricant peut fournir une justification technique pour étendre la couverture des essais de type.

Renseignez-vous sur la documentation avant de passer la commande. Si un fournisseur ne peut pas fournir de certificats d'essais de type, de modèles de rapport d'essais de routine et de déclaration de conformité au stade de l'appel d'offres, il est peu probable qu'il les produise rapidement après la commande. Les retards de documentation peuvent retarder le financement et la mise en service du projet, et il est temps de les découvrir avant l'attribution du contrat.

Tenez compte du coût total du cycle de vie, et pas seulement du prix d’achat. Pour un centre de données ayant une durée de vie nominale de 15 ans, le coût d’une seule panne imprévue éclipse toute différence de prix d’achat de l’appareillage de commutation. Pour un parc éolien comprenant 50 éoliennes réparties sur une chaîne de montagnes, le coût de l'envoi d'un technicien pour inspecter un disjoncteur éclipse les économies réalisées en choisissant un produit aux spécifications inférieures. L'appareillage de commutation ne représente qu'une petite fraction du coût total d'investissement du projet, mais une grande partie de l'équipement susceptible de provoquer une panne catastrophique. Ce n’est pas le moment d’optimiser le prix initial le plus bas.

Conclusion

Les centres de données et les projets d’énergie renouvelable représentent deux des segments du marché mondial des appareillages moyenne tension qui connaissent la croissance la plus rapide. Ce sont également les segments où la transition vers des équipements durables, intégrés numériquement et sans SF₆ progresse le plus rapidement.

Les technologies d'appareillage de commutation qui servent bien ces marchés (interruption du vide, air sec et isolation solide, configurations débrochables à haute endurance mécanique, surveillance d'état intégrée avec communication CEI 61850) sont les mêmes technologies qui définiront l'industrie des appareillages de commutation dans son ensemble au cours de la prochaine décennie. Les enseignements tirés des applications des centres de données et des énergies renouvelables façonnent le développement de produits dans tous les segments du marché.

Pour COTENELE, desservir ces secteurs signifie fournir des RMU 24 kV sans SF₆ et des panneaux de disjoncteurs à vide qui sont testés de type, avec une documentation complète et en production en série. Cela signifie comprendre qu'une équipe d'approvisionnement de centre de données et un développeur de parc éolien parlent des langages techniques différents mais ont la même exigence sous-jacente : un équipement qui fonctionne de manière fiable pendant des décennies, avec une intervention minimale et sans aucune responsabilité environnementale. Notre gamme de produits et nos systèmes de documentation sont construits en conséquence.
