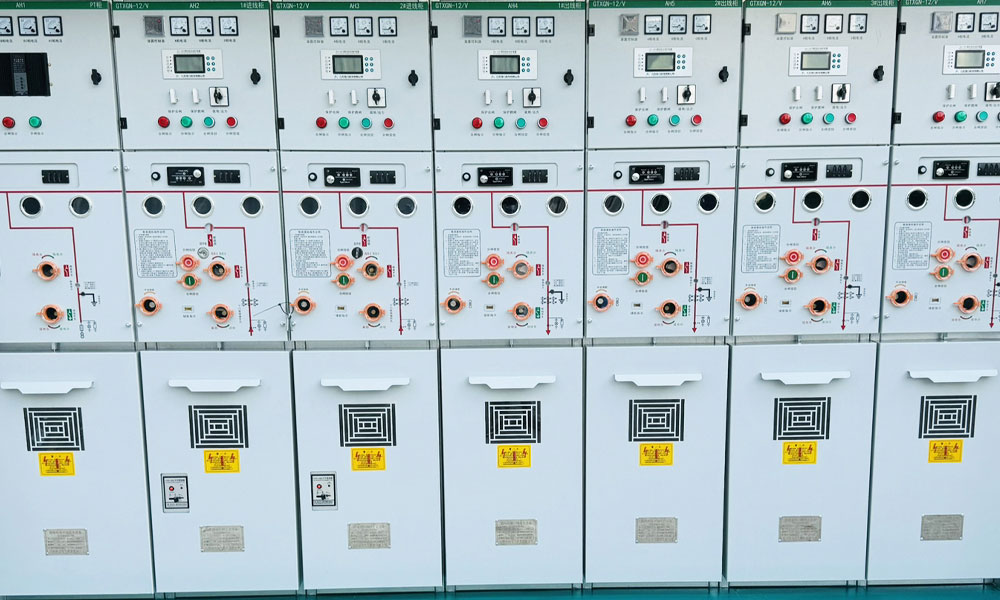

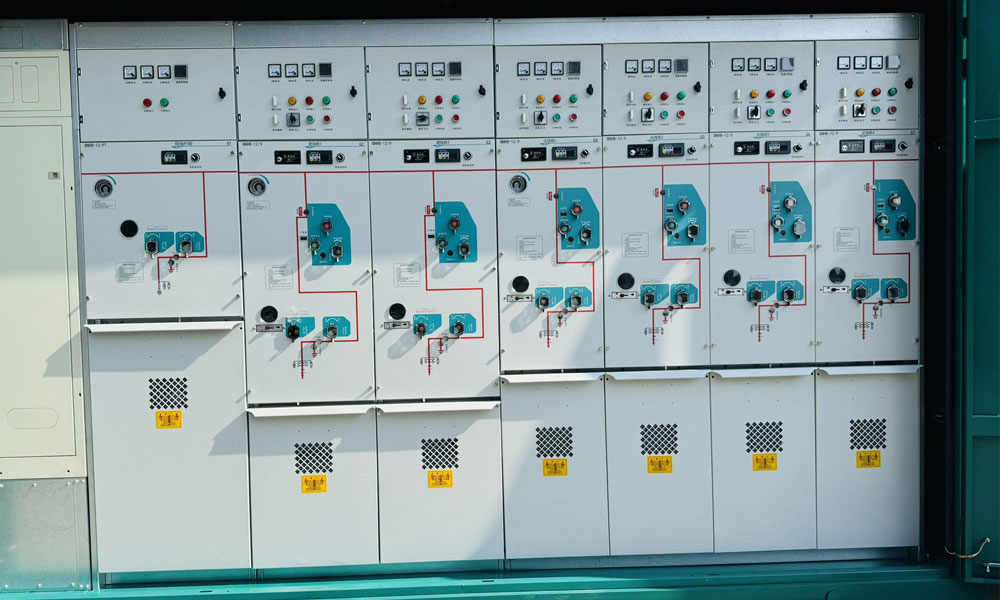

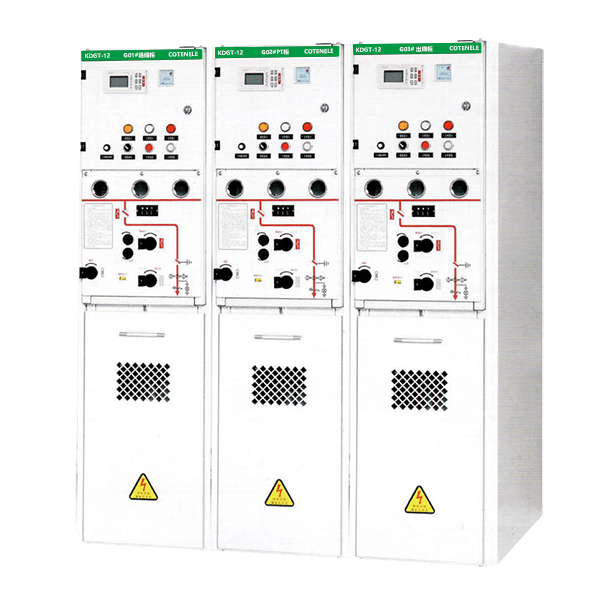

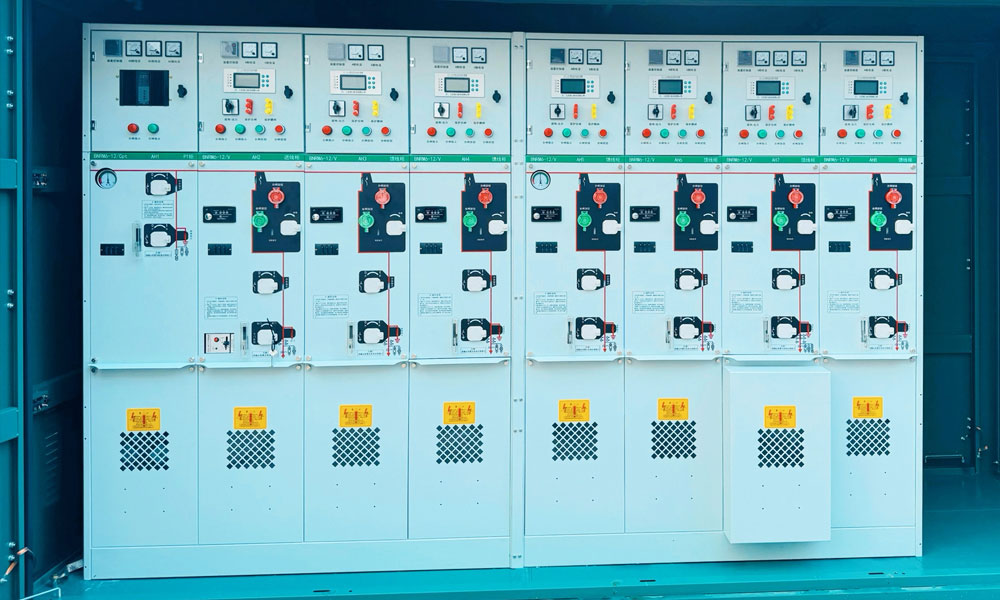

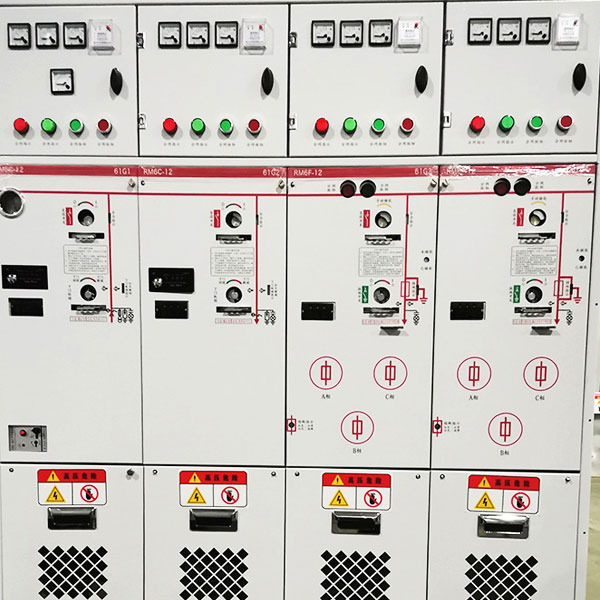

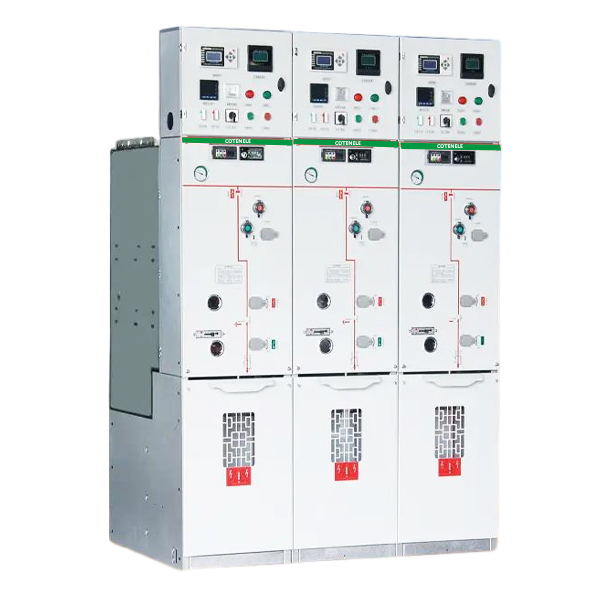

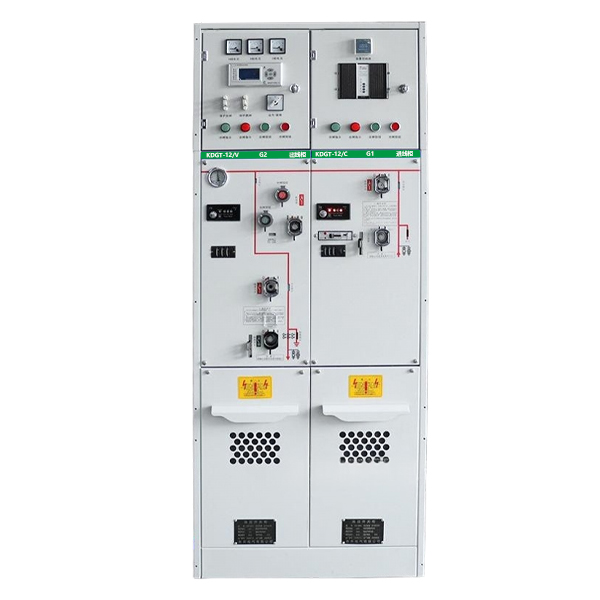

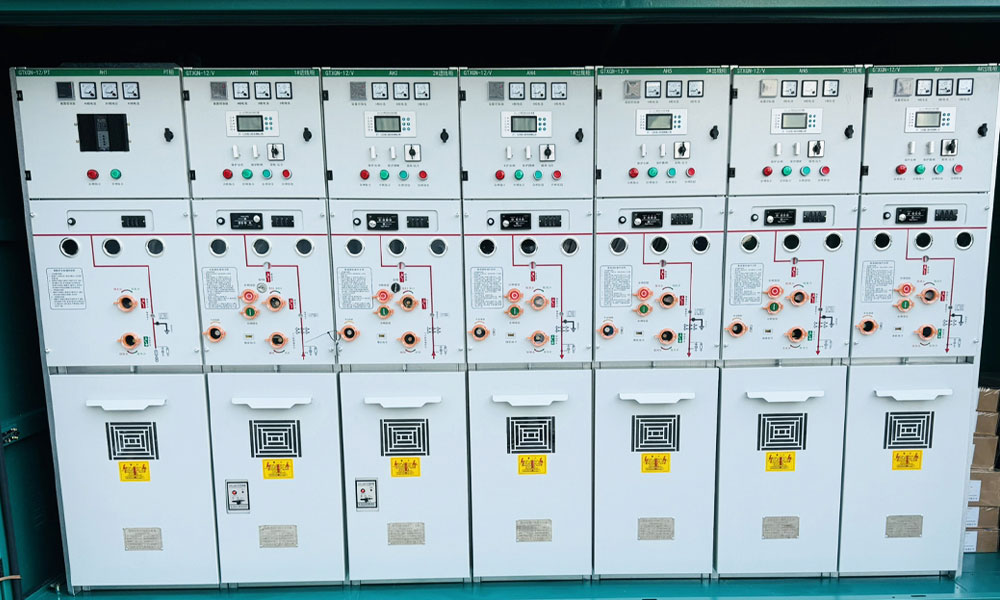

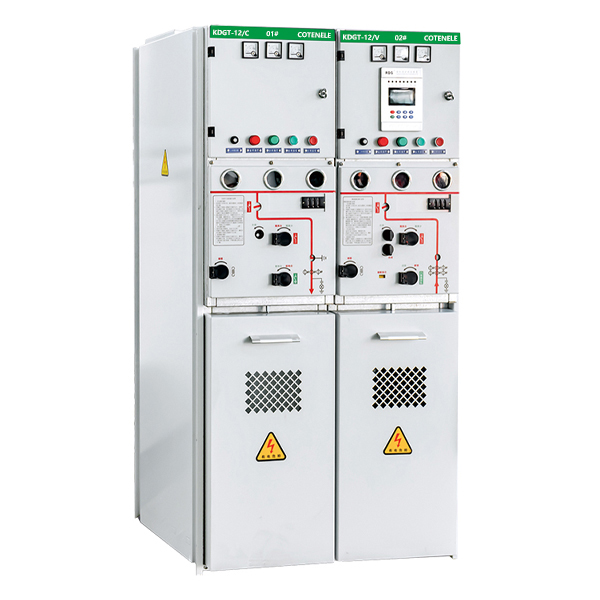

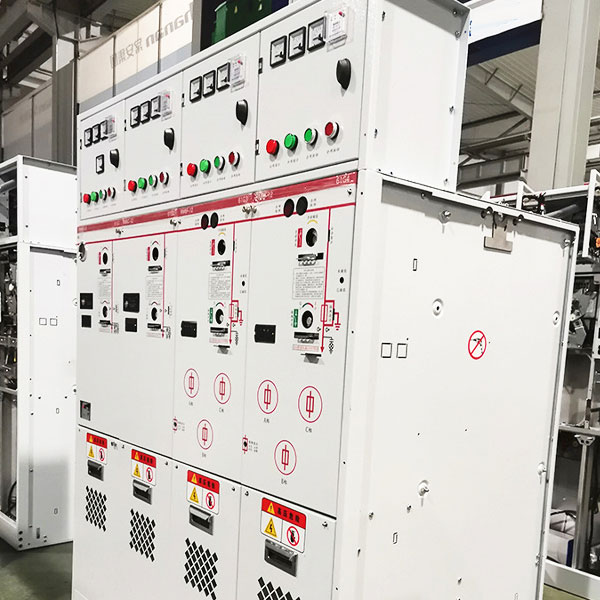

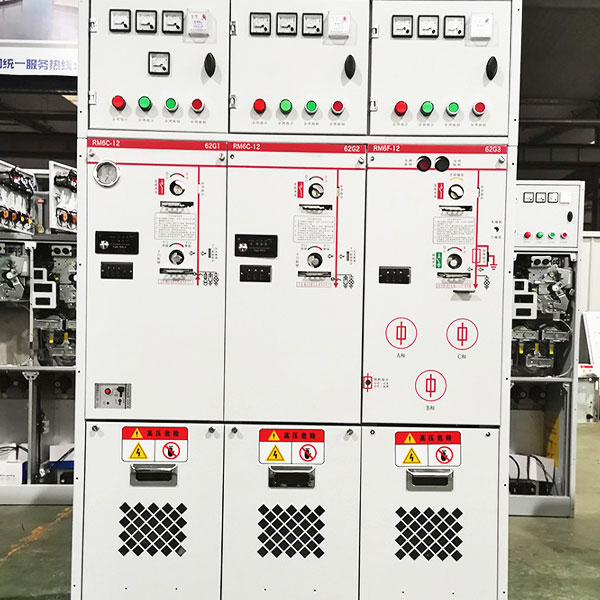

Unité principale à anneau isolé solide moyenne tension

L'unité principale à anneau isolé solide moyenne tension est l'un des principaux produits de Cotenele. L'unité principale à anneau isolé solide moyenne tension est un élément clé de l'équipement de distribution utilisé pour la section, le couplage et la prise de charge des lignes de câbles dans les réseaux de distribution moyenne tension. Sur la base de l'évolution des supports isolants, les RMU moyenne tension sont passées de conceptions isolées dans l'air à des conceptions isolées au gaz SF₆. Le RMU moyenne tension à isolation solide est un dispositif de distribution entièrement isolé et entièrement étanche développé à partir de RMU moyenne tension remplies de gaz SF₆.

Le concept clé est d'encapsuler entièrement l'interrupteur et les pièces sous tension moyenne tension dans de la résine époxy ou des matériaux solides similaires, en remplaçant l'isolation au gaz traditionnelle par un milieu solide, obtenant ainsi une solution de distribution entièrement isolée, entièrement étanche et sans entretien. Poussé par la stratégie chinoise « pic carbone, neutralité carbone » et par la demande croissante de réseaux de distribution intelligents, le marché des RMU moyenne tension à isolation solide continue de se développer. La taille du marché mondial devrait atteindre environ 2,4 milliards de dollars américains d’ici 2032, avec un taux de croissance annuel composé (TCAC) d’environ 6 %.

La définition de l’unité principale à anneau moyenne tension à isolation solide :

Une unité principale en anneau moyenne tension à isolation solide est définie comme une RMU qui utilise des matériaux isolants solides comme moyen d'isolation principal. La RMU moyenne tension à isolation solide est une unité modulaire entièrement isolée et entièrement scellée dans laquelle l'interrupteur à vide et ses connexions conductrices, le sectionneur, le sectionneur de terre, le jeu de barres principal, le jeu de barres de dérivation et d'autres composants principaux du circuit sous tension (individuellement ou en combinaison) sont encapsulés dans un matériau isolant solide. Les surfaces externes pouvant être touchées par le personnel sont recouvertes d'une couche de blindage conductrice ou semi-conductrice et peuvent être mises à la terre directement et de manière fiable.

Principaux paramètres techniques :

Les avantages du produit :

1. Respectueux de l'environnement

Les RMU à isolation solide éliminent complètement l'utilisation de gaz SF₆. Ils utilisent des matériaux solides (résine époxy, caoutchouc de silicone) comme moyen isolant, n'émettant aucune substance toxique ni gaz à effet de serre, ce qui garantit véritablement zéro émission et zéro pollution.

2. Sécurité et fiabilité

L'isolation solide ne fuit pas. Cela élimine fondamentalement le risque de défaillance de l'isolation causé par une fuite de gaz provenant d'unités remplies de SF₆ endommagées ou mal scellées, améliorant ainsi considérablement la sécurité. Les phases sont séparées les unes des autres, de sorte que même un défaut interne ne provoque pas de court-circuit entre phases. Un verrouillage mécanique et électrique complet à cinq préventions empêche efficacement les dysfonctionnements.

3. Forte adaptabilité environnementale

Les RMU à isolation solide ne sont pas affectées par les conditions climatiques externes et fonctionnent de manière stable dans des environnements difficiles tels que

Environnements extrêmement froids, zones de haute altitude et environnements humides, brouillard salin, tempête de sable et autres environnements difficiles.

4. Sans entretien et faible coût d'exploitation

Puisqu’il n’y a aucun risque de fuite de gaz, il n’est pas nécessaire de remplir périodiquement du SF₆ ou de vérifier la pression du gaz. Le besoin de surveillance de la pression du gaz est éliminé, ce qui réduit considérablement la maintenance, voire permet un fonctionnement véritablement sans entretien.

5. Structure compacte

La rigidité diélectrique de l'isolation solide est environ 3 à 5 fois supérieure à celle du gaz SF₆, ce qui réduit considérablement la distance d'isolation requise, réduisant ainsi le volume et l'encombrement de l'équipement, ce qui peut répondre aux exigences de miniaturisation.

6. Compatibilité des renseignements

Les RMU à isolation solide s'intègrent facilement aux terminaux de distribution intelligents. En ajoutant des unités de mesure et de contrôle intelligentes (conformes à la norme CEI 61850) et des modules de communication 5G/fibre optique, des paramètres en temps réel tels que l'état du commutateur, le courant de charge et la température/humidité interne peuvent être téléchargés.

Composants de base et structure de l'unité principale à anneau à isolation solide moyenne tension :

Composants de base

Disposition des structures

Unité principale à anneau isolé au gaz vs unité principale à anneau isolé solide :

Unités de fonction principales pour unité principale en anneau respectueuse de l'environnement

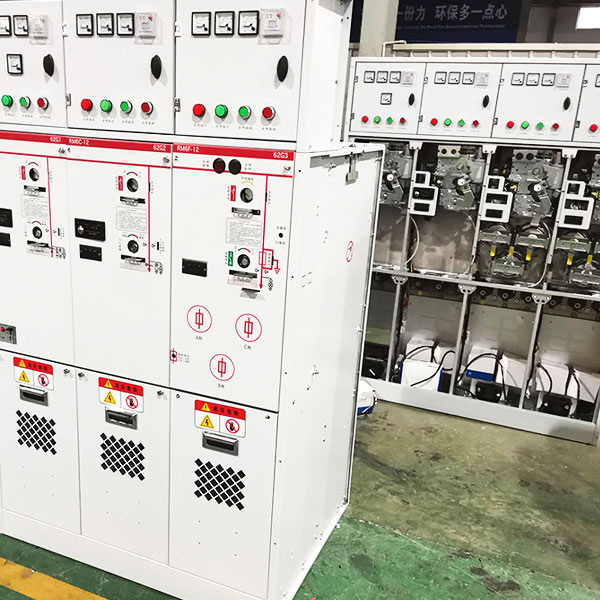

Notre Atelier
