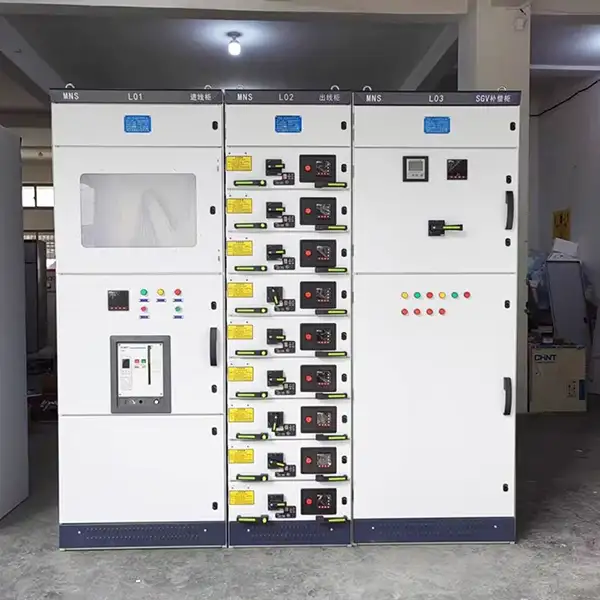

Appareillage basse tension débrochable MNS

Principaux paramètres techniques

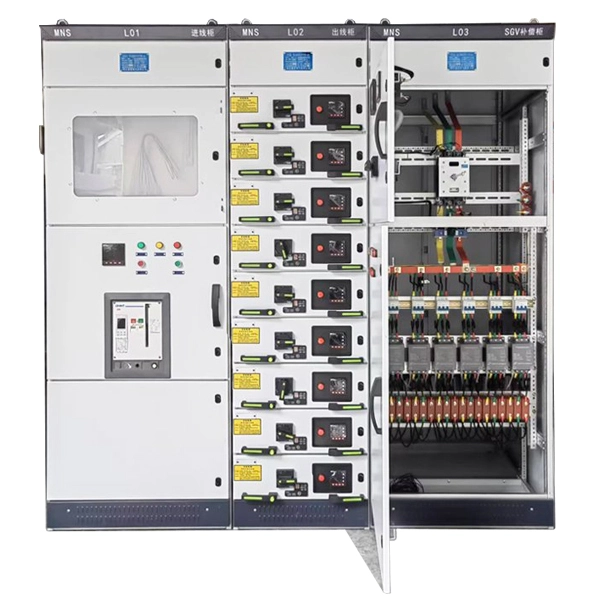

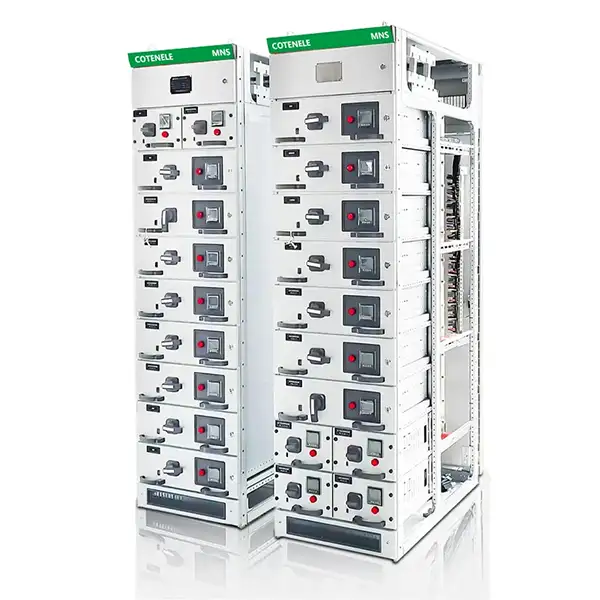

Quelle est la structure de l'appareillage MNS？

Le corps de l'armoire du tableau basse tension MNS est clairement divisé en plusieurs compartiments indépendants, ce qui peut garantir l'isolation des défauts et la sécurité de fonctionnement :

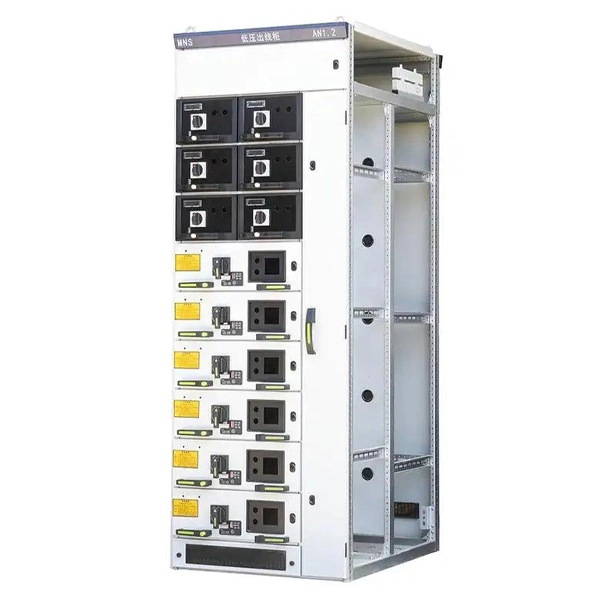

Cadre d'armoire :La structure de base de l'armoire de distribution MNS est composée de profilés en forme de C assemblés ensemble. Les profilés en forme de C sont fabriqués en pliant des plaques d'acier avec E=25 mm comme trou d'installation modulaire. Tous les racks d'armoires et cloisons intérieures sont traités avec un nettoyage galvanisé. Les panneaux de porte et les panneaux latéraux environnants sont recouverts d'une pulvérisation électrostatique à haute tension. Ce cadre d'armoire présente les caractéristiques d'une résistance et d'une flexibilité élevées.

Compartiments fonctionnels :

1. Compartiment de jeu de barres horizontal :Situé à l’arrière de l’armoire, c’est le canal principal de collecte et de distribution d’énergie.

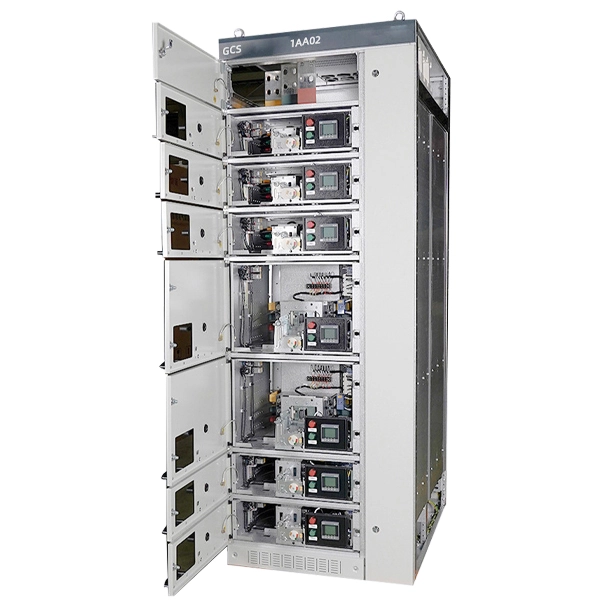

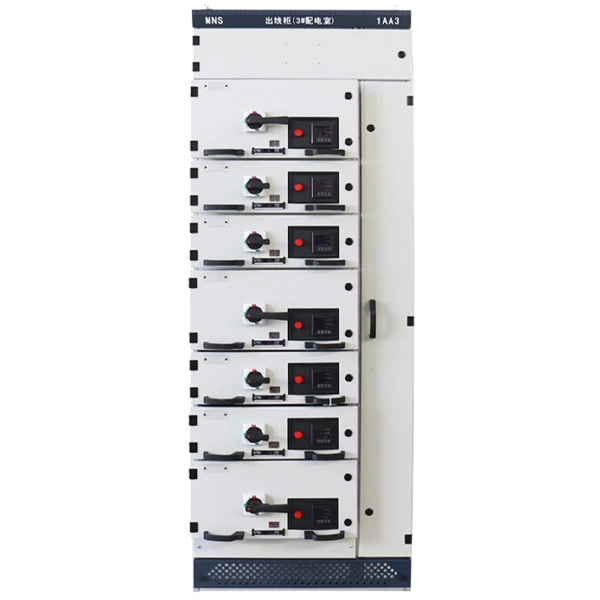

2. Compartiment de l'unité fonctionnelle :Situé à l'avant du meuble, il abrite des caissons à tiroirs, chacun étant un module fonctionnel indépendant.

3. Compartiment pour câbles :Situé à l'avant droit ou dans la partie inférieure de l'armoire, utilisé pour connecter les câbles entrants et sortants.

Caractéristiques et avantages du produit :

1. Modularité et flexibilité :Les hauteurs des unités de tiroirs de l'appareillage basse tension débrochable MNS sont basées sur des dimensions modulaires (par exemple, 8E/4, 8E/2, 8E, 16E, 24E), et peuvent être une configuration flexible. Une seule armoire peut accueillir jusqu'à 36 circuits (fonctionnement unilatéral).

2. Conception de tiroir à trois positions :Chaque tiroir a trois positions : « Connecté », « Test » et « Déconnecté ».

Connecté :Les circuits principal et auxiliaire sont tous deux connectés ; l'équipement fonctionne normalement.

Test:Circuit principal déconnecté, seul circuit auxiliaire connecté – permet de tester le circuit de commande sans mettre le circuit principal hors tension.

Déconnecté :Les circuits principal et auxiliaire sont déconnectés ; le tiroir peut être entièrement retiré pour l'entretien ou le remplacement.

3. Haute sécurité et fiabilité :

Verrouillage mécanique :La poignée de commande du tiroir du tableau MNS se verrouille avec le disjoncteur interne, garantissant que le tiroir ne peut être déplacé que lorsque le disjoncteur est ouvert, ce qui peut empêcher le fonctionnement sous charge.

4. Isolement physique :Les compartiments de l'appareillage sont séparés par des plaques d'acier ou des barrières en plastique ignifuge à haute résistance, qui peuvent limiter efficacement la propagation des défauts.

Système de jeu de barres robuste :Le jeu de barres horizontal du tableau MNS est spécialement conçu pour résister à des courants de court-circuit jusqu'à 100 kA/1 s, avec une excellente stabilité dynamique et thermique.

Capacité intelligente :Cet appareillage de commutation peut intégrer des compteurs intelligents et des modules de communication (par exemple Modbus, Profibus) pour la surveillance à distance, la mesure des paramètres (courant, tension, facteur de puissance, etc.) et l'alerte précoce en cas de panne.

5. Installation et entretien faciles :Les tiroirs pour appareillage MNs fonctionnent sur des guides à rouleaux pour une faible résistance au retrait, actionnables par une seule personne. Le compartiment à câbles offre suffisamment d'espace et prend en charge la connexion avant ou arrière, facilitant ainsi la maintenance.

Considérations de sélection et d’utilisation

1. Correspondance des paramètres techniques :Déterminez le courant nominal en fonction de la puissance totale de la charge et du facteur de diversité ; sélectionner des appareils de coupure ayant un pouvoir de coupure adéquat en fonction de la capacité de court-circuit du réseau.

2. Configuration des fonctions et des circuits :Précisez si l'application est un centre d'alimentation (PC) ou un centre de contrôle de moteur (MCC), et sélectionnez le type et la taille de tiroir appropriés.

3. Adaptabilité environnementale :Choisissez l'indice de protection approprié (par exemple, IP30, IP40, IP54) en fonction de l'environnement d'installation (par exemple, salle électrique propre et sèche ou atelier industriel humide et poussiéreux).

4. Configuration de l'unité de tiroir :

1/4 unité :Pour les circuits de petite capacité et haute densité tels que l'éclairage et les petits équipements électriques.

1/2 unité :Convient aux circuits de capacité moyenne, par exemple pour le contrôle de ventilateurs et de pompes.

1 unité et plus :Utilisé pour les équipements de haute puissance ou les circuits principaux tels que les circuits entrants et les bus-tie.

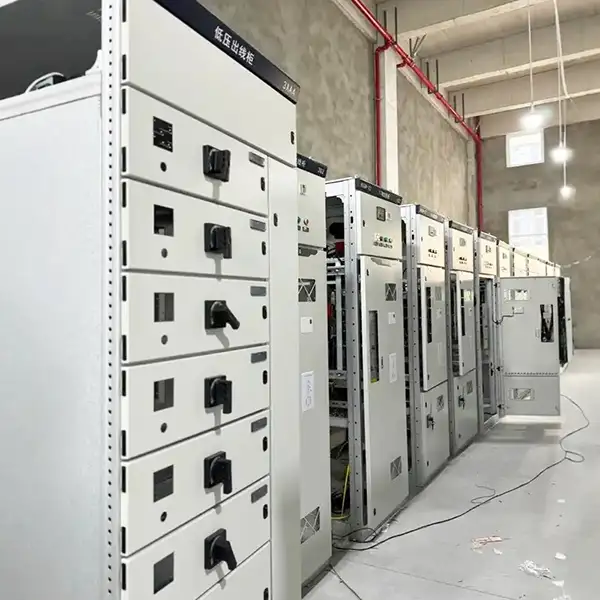

Points d'installation et d'entretien

1. Environnement d'installation :L'appareillage basse tension débrochable MNS doit être installé à l'intérieur sans gaz ni poussière explosifs, corrosifs. La fondation doit être de niveau, avec une erreur de niveau d'acier du canal contrôlée à moins de 1/1000.

2. Procédure d'installation :Suivez les étapes : "Préparation → Positionnement → Connexion → Mise en service". Une fois les barres omnibus principales connectées, des tests de résistance d'isolation et d'autres contrôles sont nécessaires pour garantir l'exactitude avant la mise sous tension.

3. Fonctionnement et entretien :Tous les travaux d'exploitation et de maintenance doivent être effectués par un électricien professionnel qualifié. Lors de l'entretien quotidien, il est nécessaire de vérifier régulièrement si la zone de contact de la fiche du tiroir est surchauffée, de vérifier si le dispositif de verrouillage mécanique fonctionne correctement et de nettoyer l'accumulation de poussière à l'intérieur du panneau.

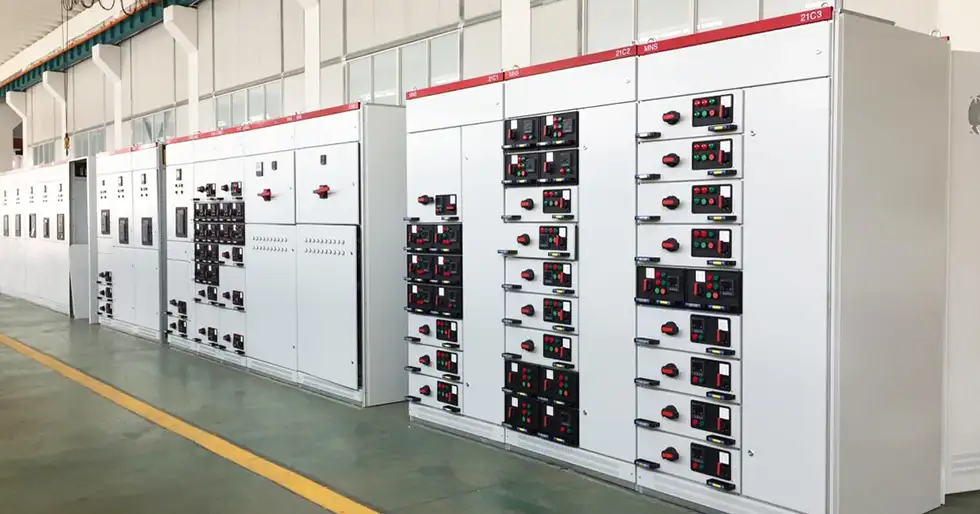

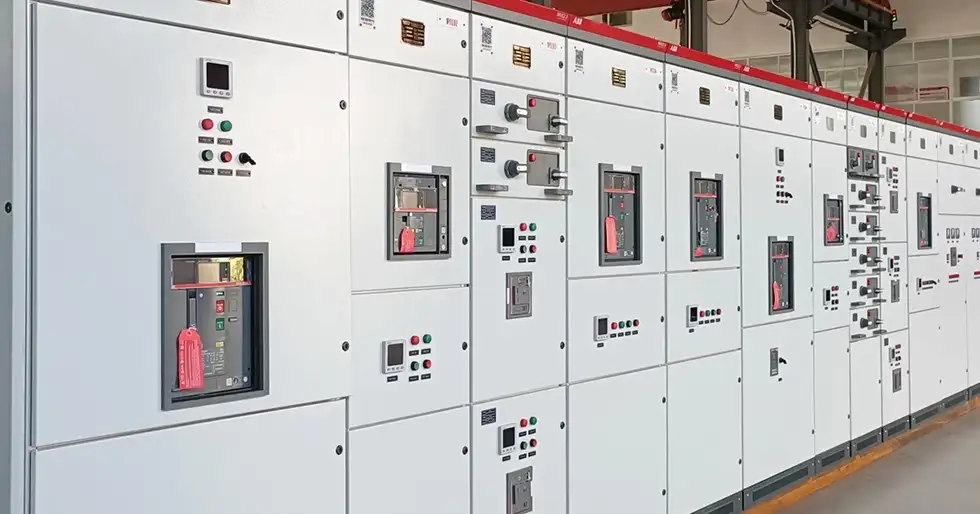

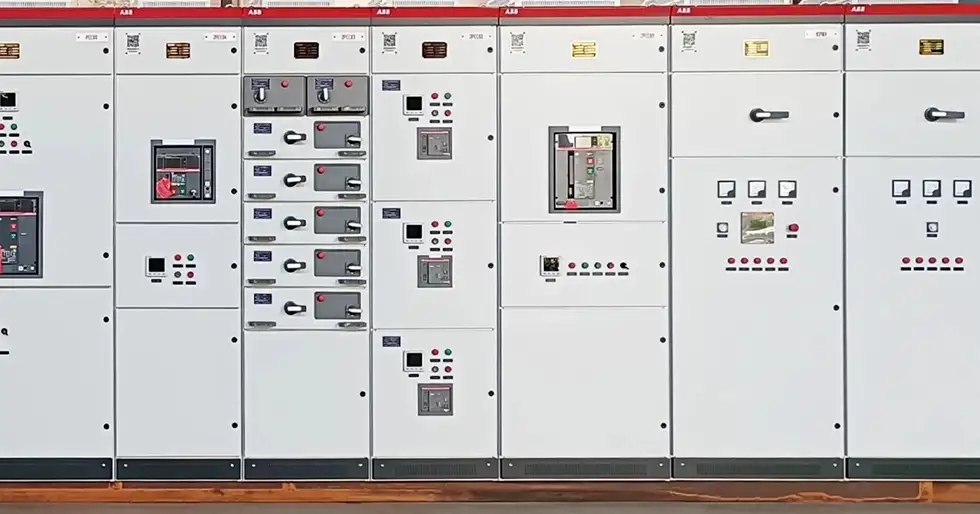

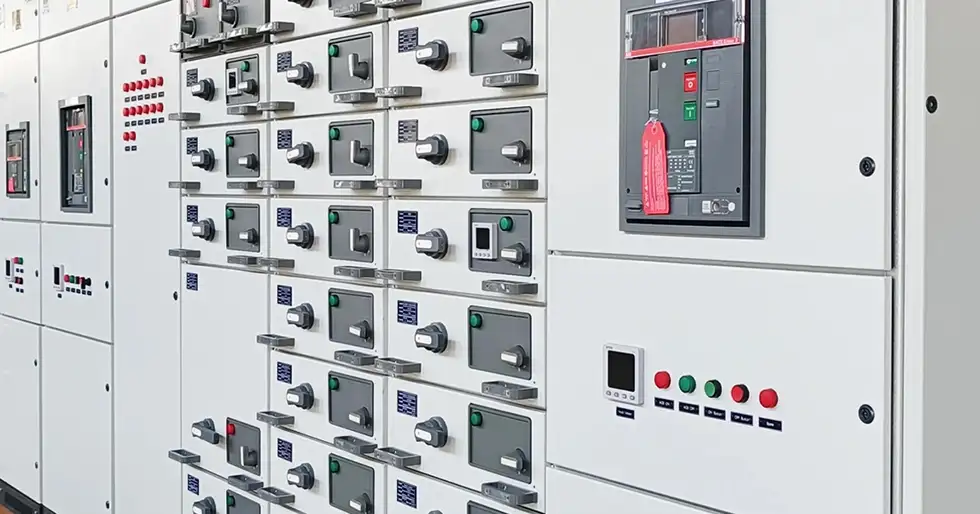

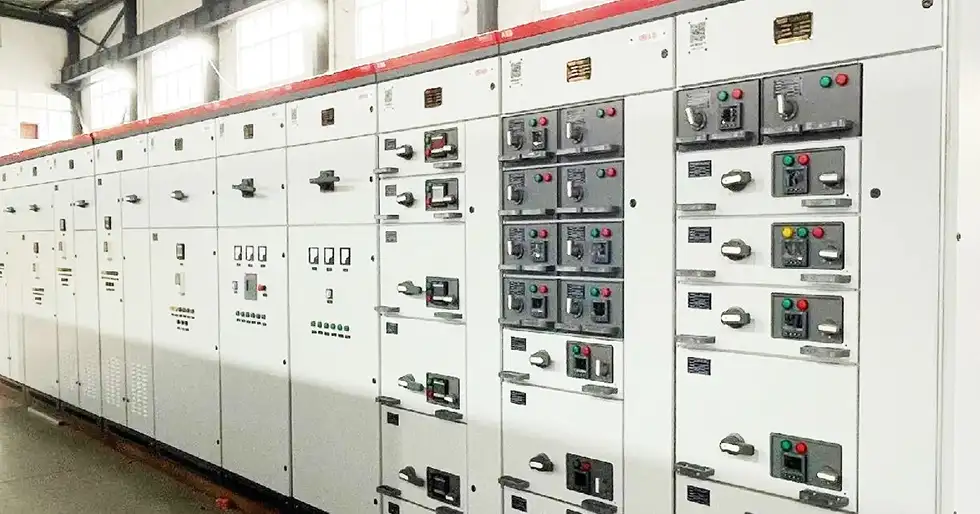

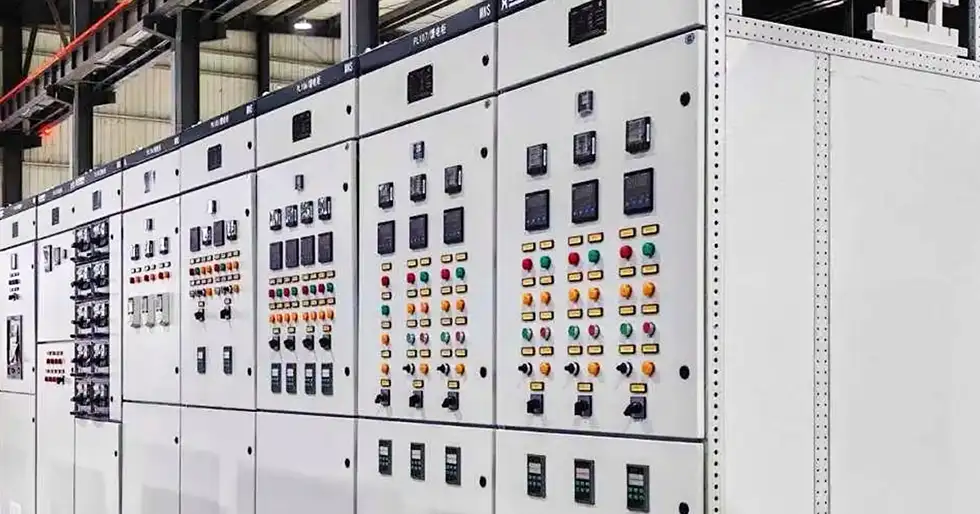

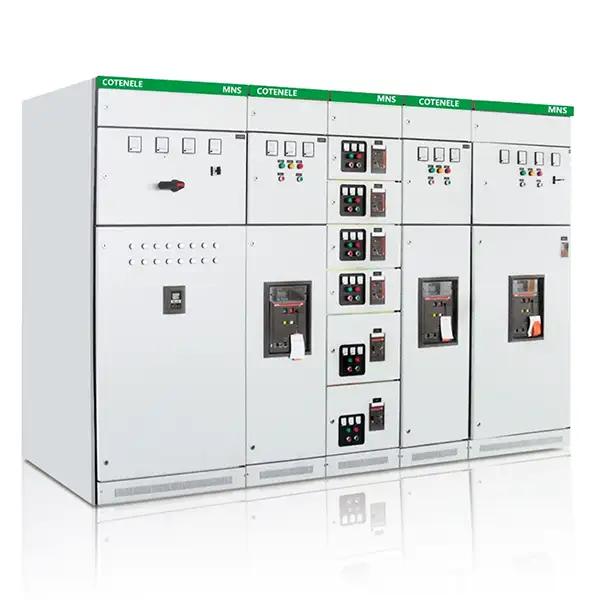

Exposition de produits
