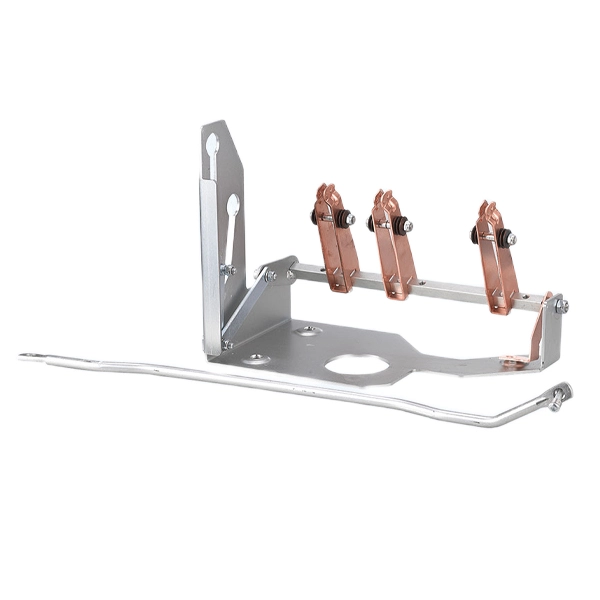

Sectionneur de terre intérieur moyenne tension 11KV pour RMU

Une unité principale en anneau (RMU) est un équipement électrique essentiel pour garantir un approvisionnement électrique fiable et continu aux utilisateurs finaux dans les réseaux de distribution d'énergie modernes. Les sectionneurs de terre sont généralement montés dans ces RMU des sous-stations de distribution secondaire.

Les RMU ont des caractéristiques de taille compacte et multifonctionnelles, la sécurité du personnel et de l'équipement pendant que les unités principales de l'anneau nécessitent une maintenance et lorsqu'elles sont en conditions de panne est primordiale. Le sectionneur de terre intérieur moyenne tension 11KV pour RMU est un composant spécifique mais essentiel. Bien que la structure du sectionneur de terre soit simple, il constitue la pierre angulaire des procédures opérationnelles sûres, qui peuvent fournir une connexion vérifiable et sécurisée entre les parties hors tension du circuit électrique et la terre.

Modèle et significations

Qu'est-ce qu'un sectionneur de terre ?

Un sectionneur de terre intérieur moyenne tension 11KV pour RMU est un interrupteur mécanique généralement intégré dans un composant moyenne tension de l'ensemble d'appareillage de commutation, tel qu'un RMU, un appareillage écologique et un appareillage isolé au gaz. Son objectif principal est de connecter une partie spécifique d'un circuit, telle qu'un départ-câble ou un jeu de barres, directement à la terre. Le sectionneur de terre est différent du disjoncteur à vide ou d'un interrupteur-sectionneur, le sectionneur de terre n'est pas conçu pour interrompre le courant de charge ou le courant de défaut dans des circonstances normales. Il s'agit plutôt d'un dispositif de sécurité qui ne fonctionne qu'après que le circuit a été mis hors tension par le dispositif de commutation principal. Il fournit une indication visible et positive que la section en aval du réseau est mise à la terre, garantissant ainsi que les techniciens peuvent y travailler en toute sécurité.

Comment fonctionne ce produit ?

Le sectionneur de terre intérieur moyenne tension 11 kV pour RMU garantit une maintenance sûre et une protection du système en établissant un chemin de mise à la terre à faible impédance. Son fonctionnement comprend trois étapes clés :

1. Fonctionnement mécanique :Le sectionneur de terre est actionné via un mécanisme externe, généralement à l'aide de poignées manuelles ou de dispositifs électriques pour une commande à distance. Ce mécanisme entraîne un ensemble de contacts mobiles vers un ensemble de contacts fixes. Le fonctionnement est généralement de type « à l'épreuve des fermetures », ce qui signifie que l'interrupteur a la résistance mécanique nécessaire pour se fermer contre un courant de défaut si une erreur se produit, bien qu'il ne puisse pas s'ouvrir en cas de défaut.

2. Établir le chemin au sol :Lorsque les contacts mobiles s'accouplent aux contacts fixes, ils créent un chemin métallique continu. Une extrémité de ce chemin est connectée au conducteur haute tension (par exemple, la terminaison du câble). L'autre extrémité est solidement boulonnée à la barre de terre de la RMU, elle-même reliée au réseau de terre de la station. Cela court-circuite efficacement les conducteurs de phase vers la terre.

3. Verrouillage de sécurité :Un aspect fondamental de son fonctionnement réside dans les verrouillages mécaniques stricts (qui font partie de la logique des « cinq préventions »). Ces verrouillages empêchent la fermeture du sectionneur de terre lorsque l'interrupteur principal (interrupteur-sectionneur ou disjoncteur) est en position fermée, et inversement, empêchent la fermeture de l'interrupteur principal lorsque le sectionneur de terre est engagé. Cela évite les défauts catastrophiques de type « court-circuit ».

Quelles sont les fonctions de ce produit ?

Le sectionneur de terre intérieur moyenne tension 11 kV pour RMU offre des fonctions de sécurité et opérationnelles importantes :

1.Sécurité du personnel

Met à la terre les câbles et les jeux de barres en aval pour garantir un environnement de travail sans potentiel.

Protège le personnel de maintenance des conditions électriques inattendues telles qu'une alimentation inversée, une tension induite, des coups de foudre ou une charge résiduelle.

2. Dissipation des charges résiduelles

Les câbles moyenne tension stockent de l’énergie capacitive.

L'interrupteur fournit un chemin de décharge contrôlé après la déconnexion de l'alimentation électrique, éliminant ainsi le risque de choc électrique.

3. Indication et vérification du statut

Fournit une indication visuelle claire sur le panneau RMU.

Combiné avec des indicateurs de présence de tension, les techniciens peuvent vérifier la sécurité du circuit avant l'opération.

4. Activation des tests de câbles

Facilite en toute sécurité les tests électriques tels que les tests de résistance d'isolement ou les tests VLF.

Après le test, le commutateur décharge en toute sécurité la tension de test accumulée de la capacité du câble.

Comment dois-je procéder ?

1. Déconnexion de l'interrupteur de mise à la terre :Insérez la poignée de commande dans le trou de commande du commutateur de mise à la terre et tournez la broche inversée pour la déconnecter.

2. À l'intérieur du trou de fonctionnement de l'interrupteur de charge, tournez dans le sens des aiguilles d'une montre (appuyez sur le bouton de fermeture pour le fonctionnement électrique) pour fermer l'interrupteur.

3. Lors de l'utilisation de contacts en forme d'éventail, les contacts de mise à la terre du commutateur de mise à la terre inférieur sont assemblés aux positions 1, 4 et 6.

4. Lorsque vous utilisez des barres de cuivre pour le chevauchement, les contacts de mise à la terre du commutateur de mise à la terre inférieur sont assemblés aux positions 2, 3 et 5.

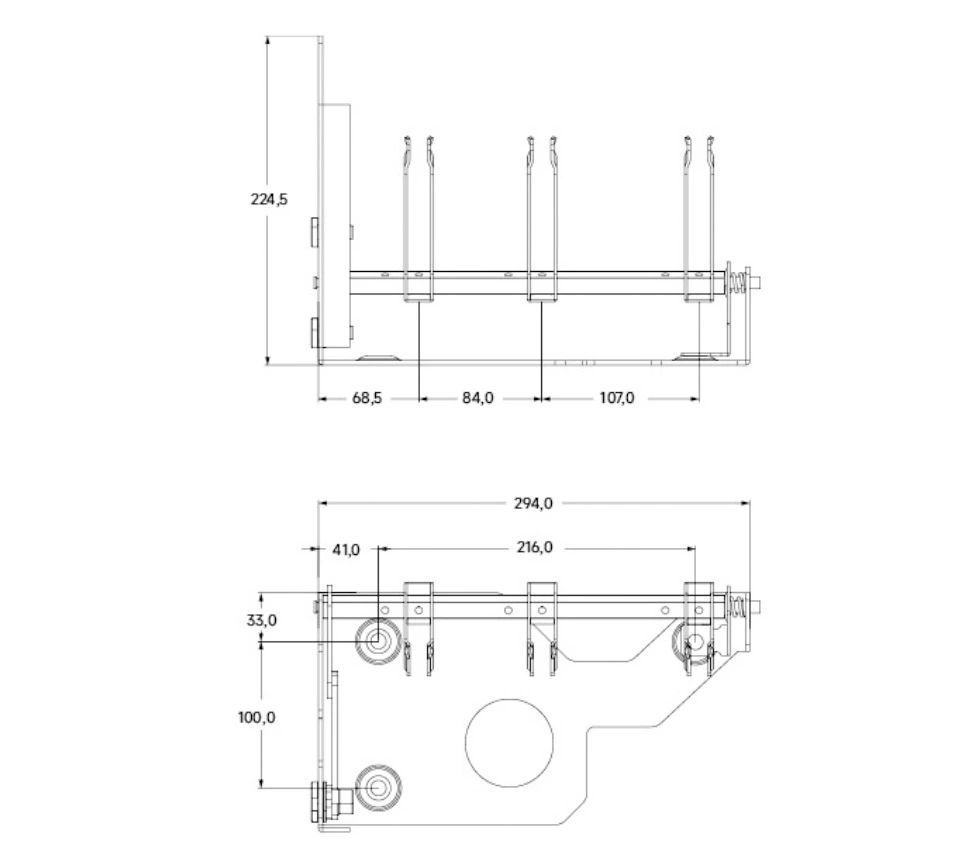

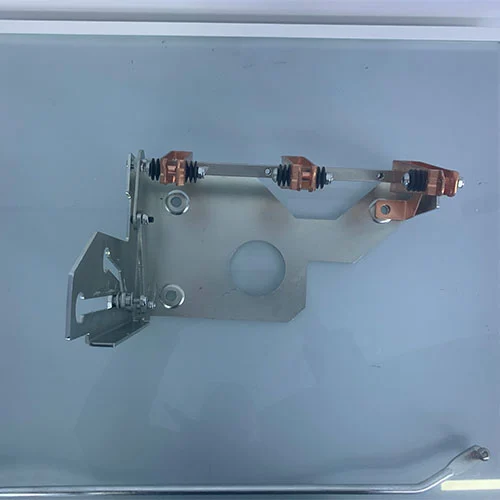

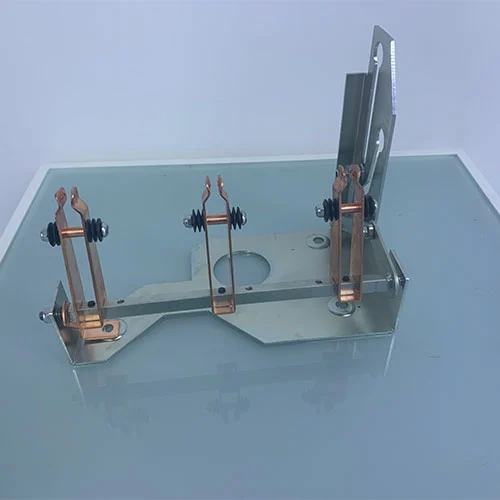

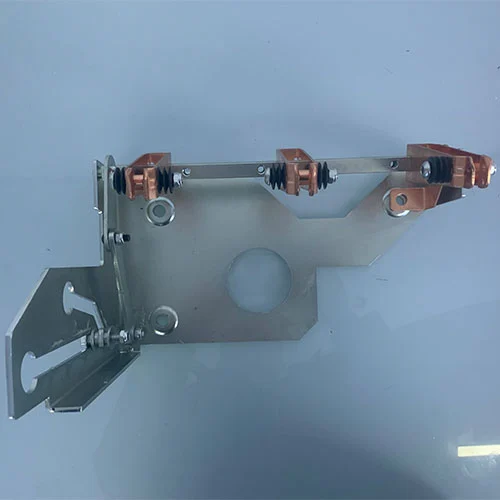

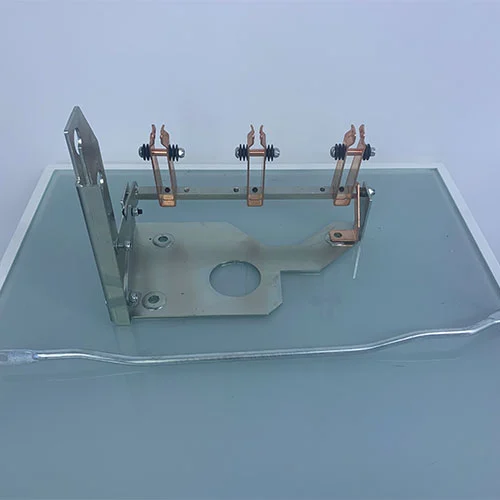

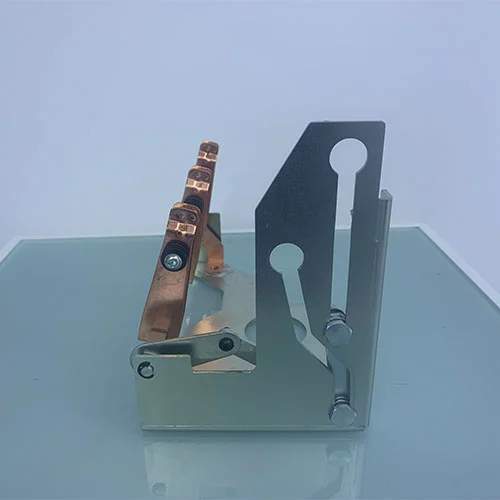

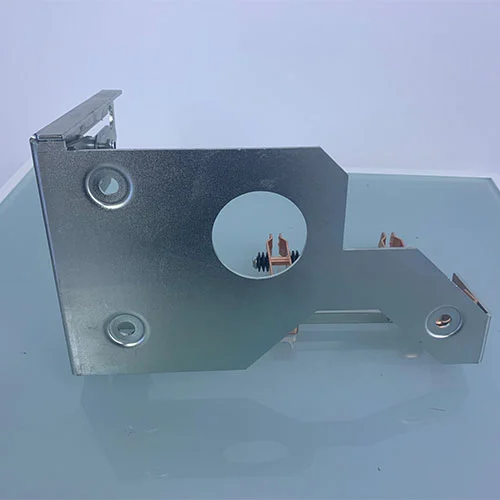

Apparence et dimensions

Pourquoi choisir Cotenele ?

1. Fabricant chinois, prix raisonnables, qualité fiable.

2. Une vaste expérience et une R&D indépendante sur les composants de base garantissent un fonctionnement efficace et sûr de la RMU.

3. Assistance après-vente et technique complète, fournissant des conseils d'installation et une mise en service sur site pour les clients.

4. Produits respectueux de l’environnement et économes en énergie, répondant aux exigences modernes en matière d’électricité verte.

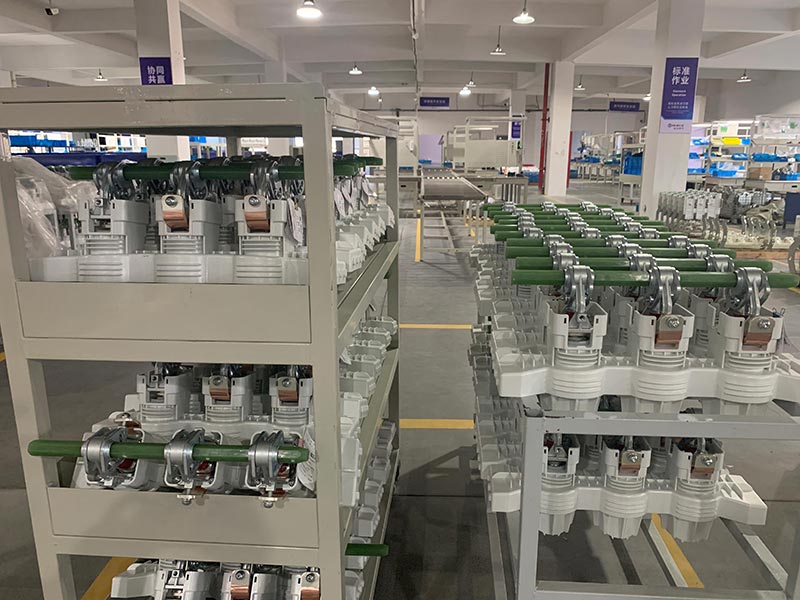

Exposition de produits
