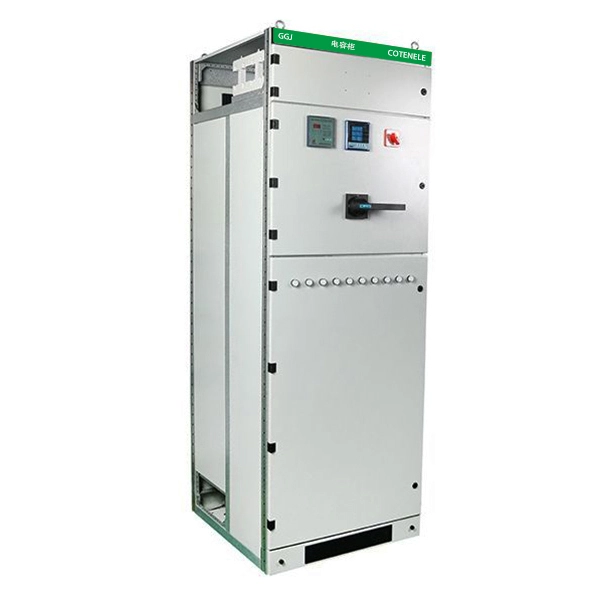

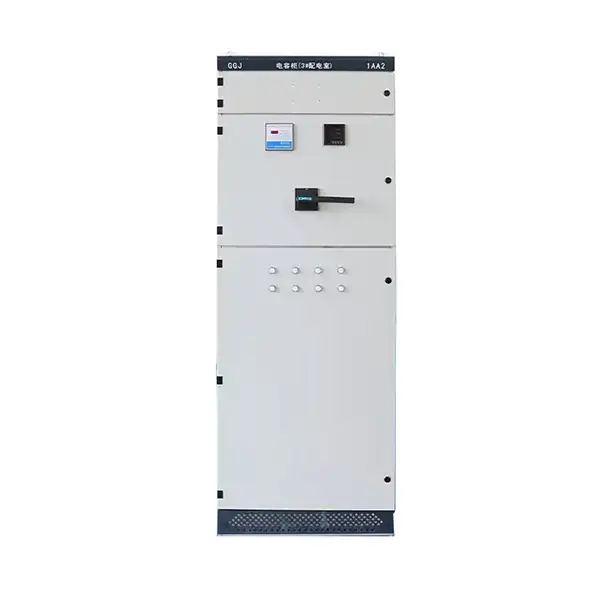

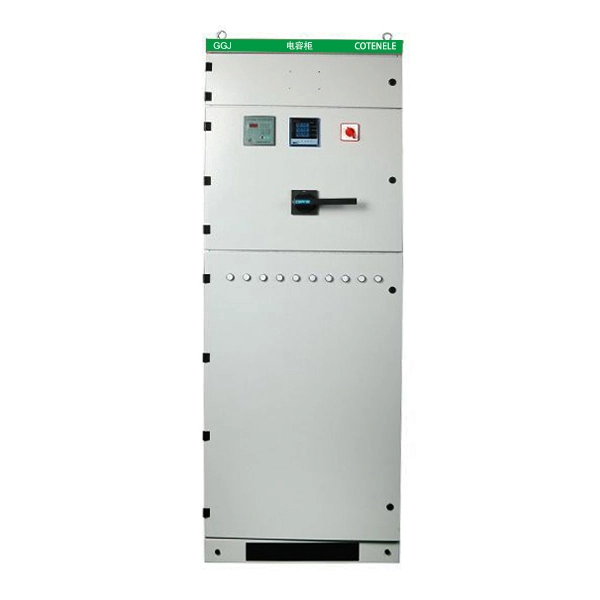

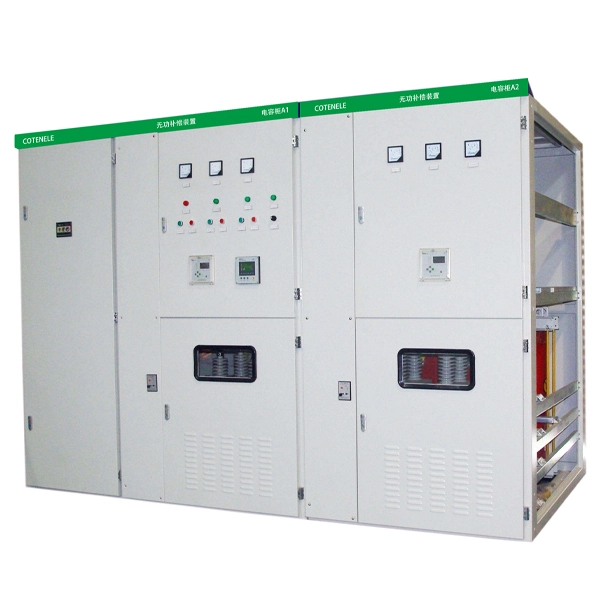

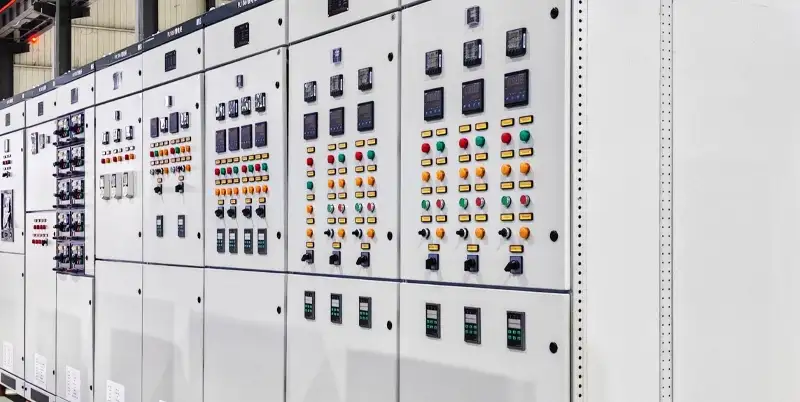

Panneau BT du dispositif de compensation automatique de puissance réactive GGJ

Le panneau BT du dispositif de compensation automatique de puissance réactive GGJ est un dispositif de distribution d'énergie intelligent fabriqué par Cotenele. Cet appareillage basse tension améliore le facteur de puissance dans les réseaux basse tension 380 V en commutant automatiquement les condensateurs.

Son contrôleur par micro-ordinateur suit la puissance réactive en temps réel et atteint une compensation stable supérieure à 0,95, avec un temps de réponse aussi rapide que 20 ms. L'armoire offre plusieurs fonctions de protection et prend en charge la communication pour la surveillance de l'alimentation.

Cette armoire électrique basse tension est largement utilisée dans les installations industrielles, les bâtiments et les installations municipales et convient aux transformateurs allant de 130 à 600 kVA.

Le dispositif de compensation automatique de puissance réactive GGJ est conforme aux normes nationales et internationales, notamment GB/T 15576, GB 7251.1 et IEC 60439-1, garantissant la sécurité et la fiabilité en tant que solution moderne d'économie d'énergie.

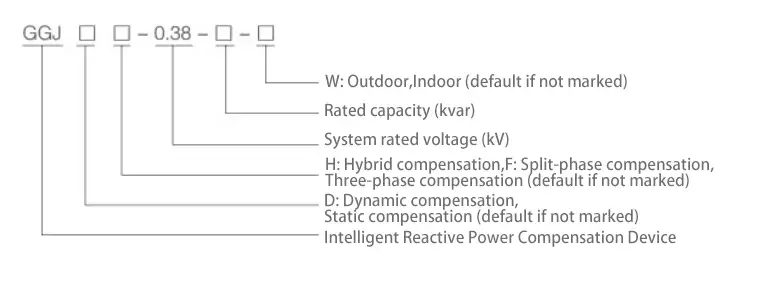

Modèle et significations

Principaux paramètres techniques

Caractéristiques du produit

• Adopte un contrôleur intelligent pour le contrôle, doté de fonctions complètes et de performances fiables. Le mode de compensation est automatique et peut augmenter le facteur de puissance au-dessus de 0,9.

• Affichage en temps réel du facteur de puissance du réseau :

• En retard (0,00 à 0,99)

• Menant (0,00 à 0,99)

• Fournit de multiples fonctions de protection, notamment les surtensions, les surharmoniques, la surcompensation, les défauts du système, la perte de phase et la protection contre les surcharges.

• Mémorise les paramètres définis ; les paramètres ne sont pas perdus lors d’une panne de courant. Lorsque le réseau revient à la normale, l'appareil reprend automatiquement son fonctionnement sans intervention manuelle.

• Capable de compensation en phase divisée ou de compensation hybride basée sur la condition d'équilibre de charge du réseau.

• Forte capacité anti-interférence ; peut résister aux impulsions d'interférence d'une amplitude de 2000 V directement depuis le réseau, dépassant les normes professionnelles nationales.

Fonction de surveillance du réseau de distribution d'énergie en option

• Mesure en temps réel et enregistrement horaire de la tension triphasée, du courant, de la fréquence, de la puissance active, de la puissance réactive, du facteur de puissance, de l'énergie active et de l'énergie réactive du côté basse tension du transformateur.

• Distorsion harmonique totale (THD) de tension et de courant, ainsi que contenus harmoniques individuels du 2ème au 25ème ordre.

• Équipé d'interfaces RS-232 et RS-485, prenant en charge la lecture de données via PDA, ainsi que la communication à distance pour la lecture de compteurs sans fil, le test d'appareils, le paramétrage et la récupération de données enregistrées et en temps réel.

• Les fonctions d'analyse des données incluent l'analyse de la charge de fonctionnement, les requêtes statistiques, l'évaluation complète de la qualité de l'alimentation, le calcul du taux de qualification de tension, le taux de charge de l'alimentation, le taux de fiabilité et le taux de charge maximal, ainsi que les requêtes sur le facteur de puissance, la puissance active et la puissance réactive par période. Le système peut également générer des courbes de tension de phase, de courant et de facteur de puissance, et imprimer des analyses complètes et des rapports statistiques.

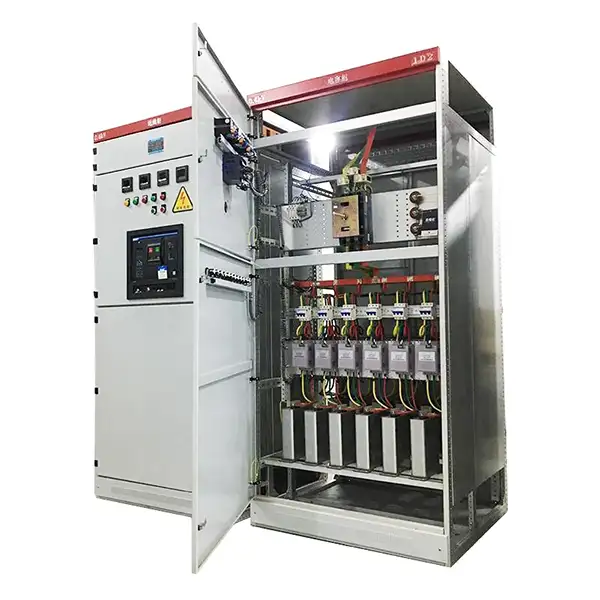

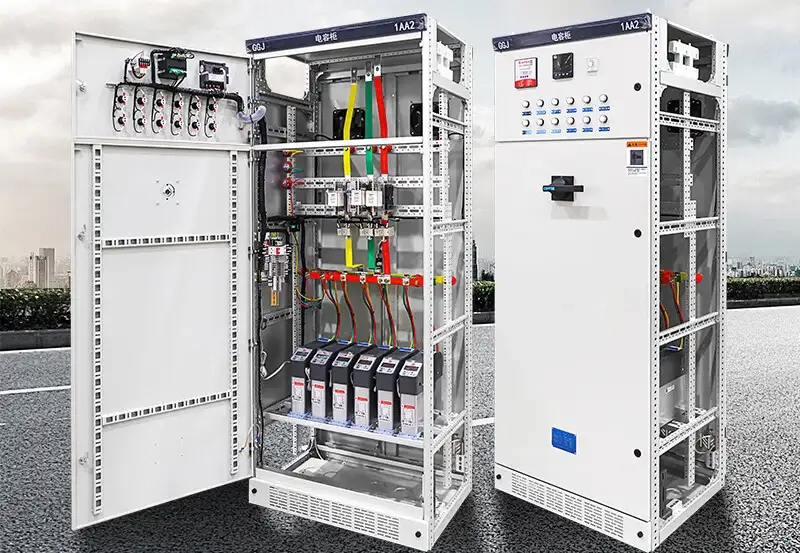

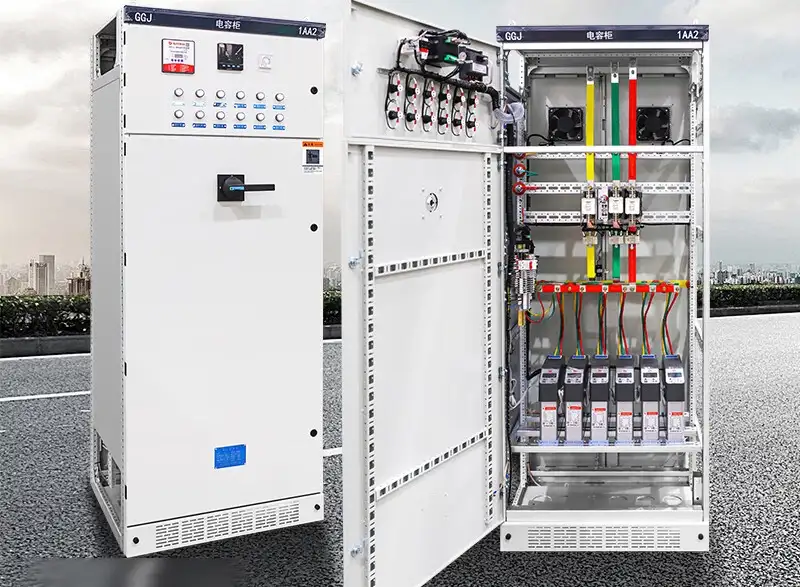

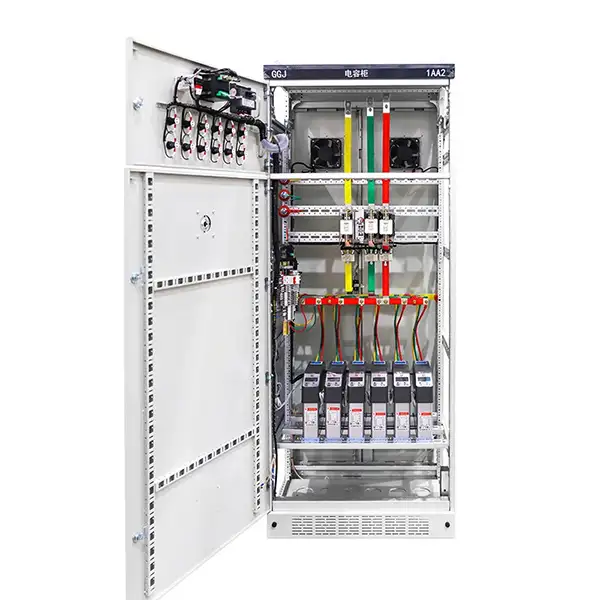

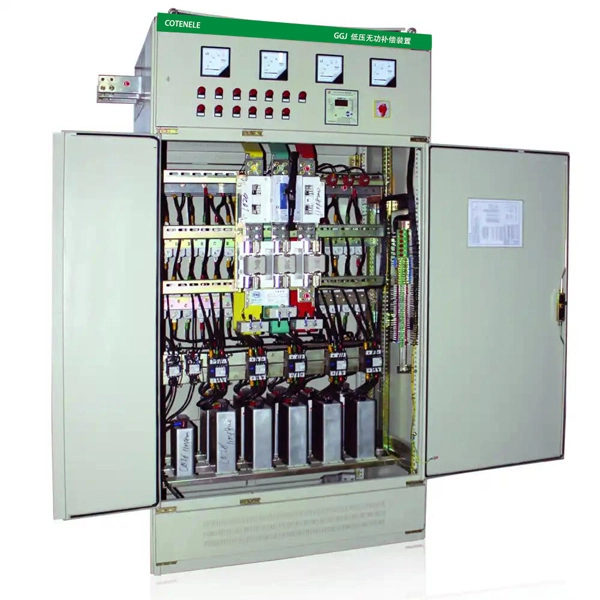

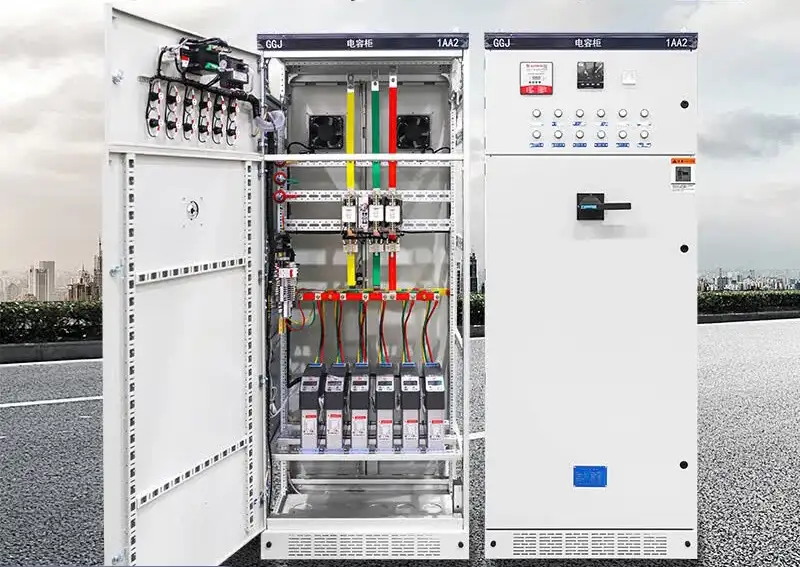

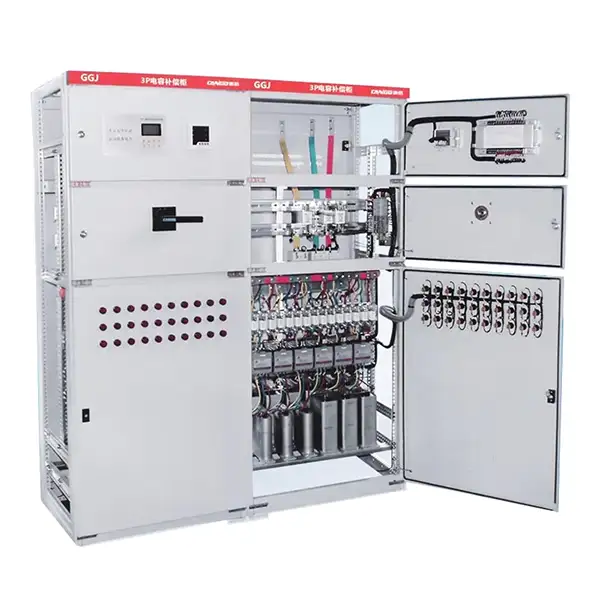

Structures du produit et composants principaux

Le panneau BT du dispositif de compensation automatique de puissance réactive GGJ est fabriqué en tôle d'acier laminée à froid de haute qualité avec une structure fermée et un revêtement par pulvérisation anticorrosion. Ses principaux composants comprennent :

Contrôleur de puissance réactive intelligent :Ce composant est le « cerveau » du dispositif de compensation, surveillant la puissance réactive et le facteur de puissance en temps réel et émettant des commandes de commutation.

Condensateurs de puissance :éléments de compensation de base qui génèrent de la puissance réactive. Les conceptions modernes utilisent principalement des condensateurs auto-réparateurs de type sec, qui surpassent les condensateurs traditionnels à huile.

Appareils de commutation :exécutez les commandes du contrôleur pour activer/désactiver les condensateurs.

Types courants :contacteurs de condensateur et interrupteurs rapides sans commutation à thyristors.

Sectionneur / fusibles :Assure la mise sous/hors tension principale et la protection contre les courts-circuits.

Relais de surcharge thermique :fournit une protection contre les surcharges pour les condensateurs.

Instruments d'affichage :Le panneau comprend généralement un facteur de puissance, un ampèremètre et un voltmètre pour une surveillance en temps réel.

Principe de fonctionnement

Le contrôleur à l'intérieur de l'armoire surveille en permanence les signaux de tension et de courant du réseau, calculant la puissance réactive et le facteur de puissance en temps réel.

Lorsque le facteur de puissance tombe en dessous d'une valeur cible prédéfinie (par exemple 0,95), le contrôleur commute automatiquement une ou plusieurs batteries de condensateurs via les dispositifs de commutation.

Étant donné que le courant du condensateur est en avance sur la tension, le courant réactif capacitif compense le courant réactif en retard des charges inductives, élevant ainsi le facteur de puissance du réseau à la valeur cible et obtenant un équilibre de puissance réactive local.

Ce processus de contrôle automatique en boucle fermée garantit que l'armoire GGJ suit avec précision les changements de charge tout en évitant à la fois la surcompensation et la sous-compensation, maintenant ainsi le réseau dans un état de fonctionnement efficace.

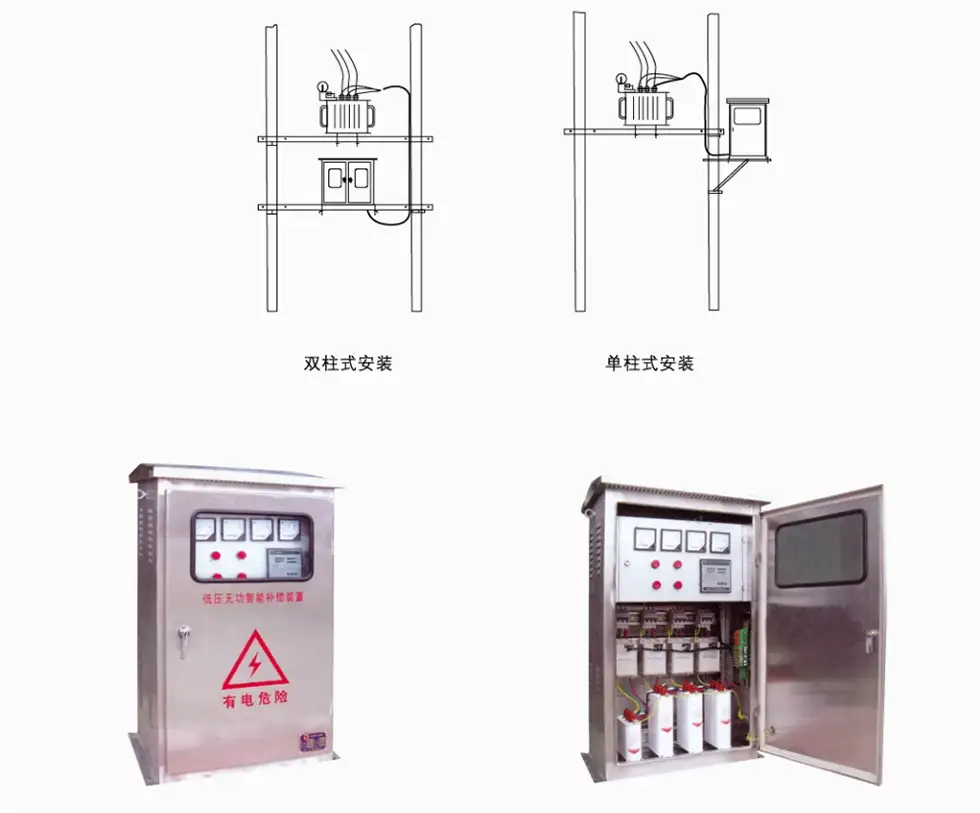

Méthode d'installation sur poteau extérieur
