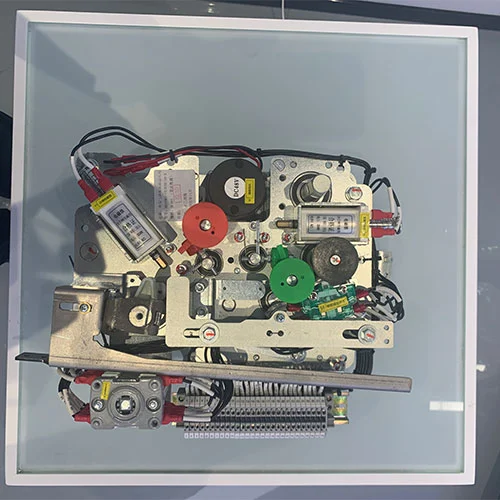

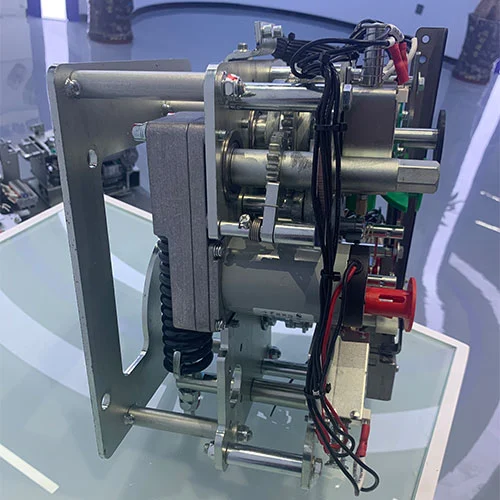

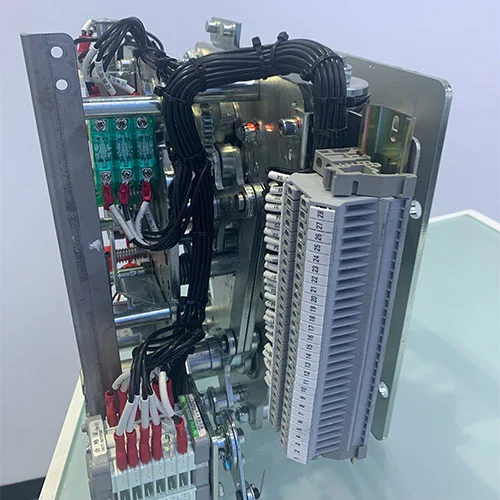

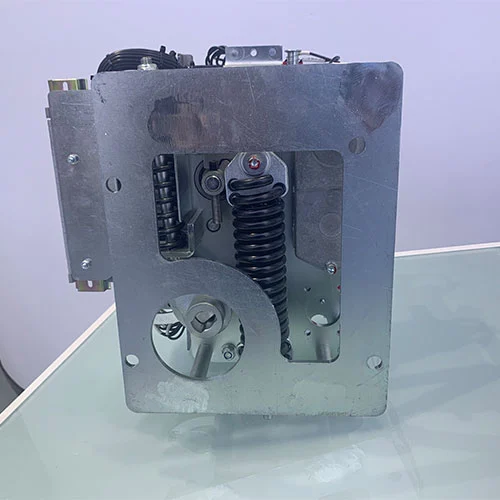

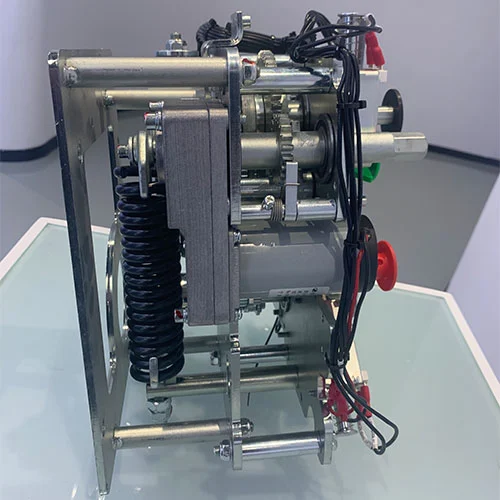

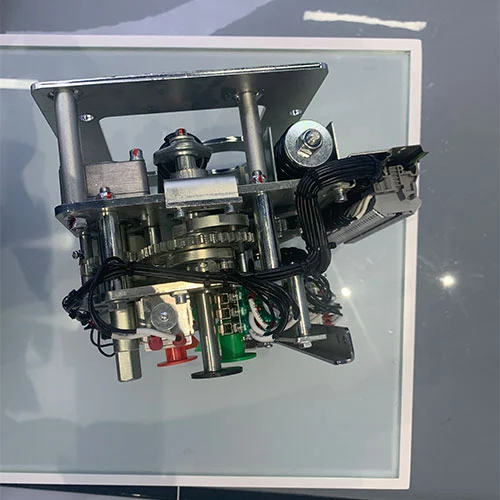

Mécanisme de disjoncteur 33KV avec mécanisme d'isolation

Le mécanisme de disjoncteur 33KV avec mécanisme de commande de mécanisme d'isolation et un mécanisme de commande de sectionneur, formant le cœur d'un appareillage de commutation moyenne tension respectueux de l'environnement. Conçu pour la fiabilité, l'efficacité de la maintenance et la sécurité environnementale, ce mécanisme garantit une interruption sécurisée des défauts et une isolation des circuits tout en évitant les gaz à effet de serre nocifs comme le SF₆.

La série KDSVM-12/630-20-X offre une solution à ressort pour le disjoncteur et un sectionneur verrouillé mécaniquement, offrant une séquence de fonctionnement complète et sûre pour les applications moyenne tension.

Les principales fonctionnalités incluent :

Fermeture et ouverture à ressort

Verrouillage mécanique entre disjoncteur et sectionneur

Capacité de réenclenchement automatique

Conception à bouton divisé avec couvercle de sécurité anti-poussière

Durée de vie mécanique élevée (>10 000 opérations)

Conformité aux normes GB1984-2014 et GB/T1985-2023

Modèle de produit

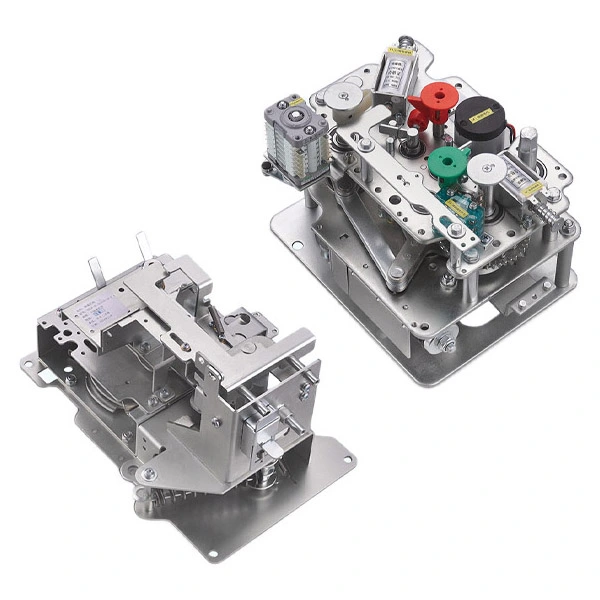

Composantes du mécanisme opérationnel

Le mécanisme de disjoncteur 33KV avec mécanisme d'isolation de notre société est méticuleusement conçu, garantissant un fonctionnement sûr et fiable tout en facilitant l'utilisation sur le terrain.

1. Mécanisme de fonctionnement du disjoncteur à vide

Le disjoncteur utilise un stockage d'énergie à ressort mécanique pour garantir un fonctionnement indépendant instantané, même en cas de panne de courant. Il peut se déclencher rapidement en cas de défaut et se fermer rapidement sur commande. L'utilisation d'un extincteur d'arc sous vide contrôle efficacement l'arc, garantissant ainsi la sécurité et la stabilité du circuit.

Cela signifie que même en cas d'urgence, vos équipements et votre personnel du réseau électrique sont protégés de manière fiable.

2. Mécanisme de fonctionnement du sectionneur

Nos sectionneurs offrent un fonctionnement manuel ou électrique, vous permettant de créer facilement un espace d'isolation visible. La conception de verrouillage mécanique garantit que le sectionneur ne peut pas fonctionner si le disjoncteur n'est pas complètement déclenché, évitant ainsi les dangers causés par une mauvaise utilisation.

Nous accordons une grande importance à la sécurité des clients ; par conséquent, chaque sectionneur est soumis à des tests rigoureux pour garantir un fonctionnement fluide et fiable.

Comment effectuer correctement l'opération ?

Notre mécanisme de disjoncteur 33KV avec mécanisme d'isolation offre un fonctionnement intuitif et sûr à chaque étape. En tant que fournisseur, nos produits garantissent un fonctionnement efficace et sans souci sur le terrain.

1. Opération de stockage d’énergie

Notre mécanisme disjoncteur intègre un dispositif d’isolation, assurant une installation sécurisée sur le panneau de commande. Faites simplement pivoter la poignée de commande dédiée incluse jusqu'à ce qu'un « clic » se fasse entendre pour charger le ressort ; le fin de course sera également déclenché.

Si vous utilisez le fonctionnement électrique, connectez simplement l’alimentation électrique. L'appareil stockera automatiquement l'énergie et, une fois le moteur complètement chargé, il se déconnectera, préservant ainsi l'énergie en toute sécurité pour une fermeture immédiate du disjoncteur. Avant l'utilisation, assurez-vous que tous les câbles auxiliaires sont correctement connectés pour plus de tranquillité d'esprit.

2. Opération de clôture

Fermeture manuelle : Appuyez sur le bouton vert pour libérer instantanément l'énergie stockée, en poussant le disjoncteur pour fermer le circuit principal.

Fermeture électrique : l'alimentation de la bobine du solénoïde de fermeture libère immédiatement l'énergie stockée, provoquant la fermeture rapide du disjoncteur. Simultanément, le ressort d'ouverture se recharge automatiquement et un verrouillage anti-erreur de fonctionnement empêche efficacement les fermetures répétées, garantissant ainsi la sécurité de fonctionnement.

3. Fonctionnement du disjoncteur

Déclenchement manuel : appuyez sur le bouton rouge pour libérer l'énergie de déclenchement stockée. Le disjoncteur déconnecte rapidement le circuit principal, garantissant ainsi la sécurité du circuit.

Déclenchement électrique : L'alimentation est fournie à la bobine du solénoïde de déclenchement. Le dispositif électromagnétique libère l'énergie stockée, ce qui amène le disjoncteur à ouvrir rapidement ses contacts et à couper le courant en toute sécurité.

FAQ

Q1 : Comment améliorer la fiabilité du mécanisme à ressort du VCB ?

A1 : La conception à ressort stocke l'énergie mécaniquement, ce qui peut garantir que le disjoncteur à vide peut se déclencher sans avoir besoin d'une alimentation externe. Ce mécanisme de fonctionnement peut fonctionner de manière extrêmement rapide et fiable lorsque les défauts se produisent. La différence avec les systèmes hydrauliques ou pneumatiques est que les pièces mobiles sont moins nombreuses et ne nécessitent pas de réapprovisionnement en fluide, et l'endurance mécanique est très élevée et nécessite un minimum d'entretien.

Q2 : Le mécanisme du sectionneur peut-il être actionné pendant que le circuit est sous tension ?

A2 : Non, je ne peux absolument pas. La caractéristique de sécurité la plus importante de la combinaison de mécanismes de commande est le verrouillage mécanique. Le mécanisme du sectionneur est physiquement bloqué et ne peut fonctionner que si le disjoncteur à vide est complètement ouvert. Ce mécanisme de fonction de verrouillage empêche toute tentative d'ouverture du sectionneur sous charge, ce qui pourrait nuire à la sécurité de l'opérateur.

Q3 : À quelles normes le mécanisme de disjoncteur 33KV avec mécanismes d'isolation est-il conforme ?

A3 : Ces mécanismes sont conçus et testés pour répondre aux normes internationales relatives aux équipements haute tension. Cela inclut généralement des normes telles que GB1984 et GB/T 1985, qui sont alignées sur des spécifications CEI plus larges, garantissant la sécurité, les performances et la fiabilité.

Q4 : Le disjoncteur à vide peut-il fonctionner lorsque l’alimentation de commande est perdue ?

A4 : Oui, bien sûr. Le fonctionnement du ressort peut être entièrement manuel. Les ressorts peuvent être chargés manuellement à l'aide d'une poignée et le disjoncteur à vide peut être ouvert ou fermé par les boutons manuels. Le sectionneur peut également être actionné manuellement. Ce qui peut garantir la fonctionnalité en cas de besoin de scénarios d'installation, de maintenance ou de panne de courant.

Q5 : Comment le mécanisme VCB et le mécanisme sectionneur sont-ils intégrés dans l'appareillage ?

A5 : Ils sont conçus comme un assemblage coordonné. Le mécanisme de commande VCB est monté pour faire fonctionner l'ampoule à vide, et le mécanisme sectionneur est monté sur son panneau d'isolation. Ils sont reliés via un système de verrouillage mécanique, souvent à l'aide de tiges et de loquets, qui impose la séquence de fonctionnement correcte dont le disjoncteur doit s'ouvrir avant que le sectionneur puisse se déplacer, directement dans le matériel, assurant ainsi la sécurité.
