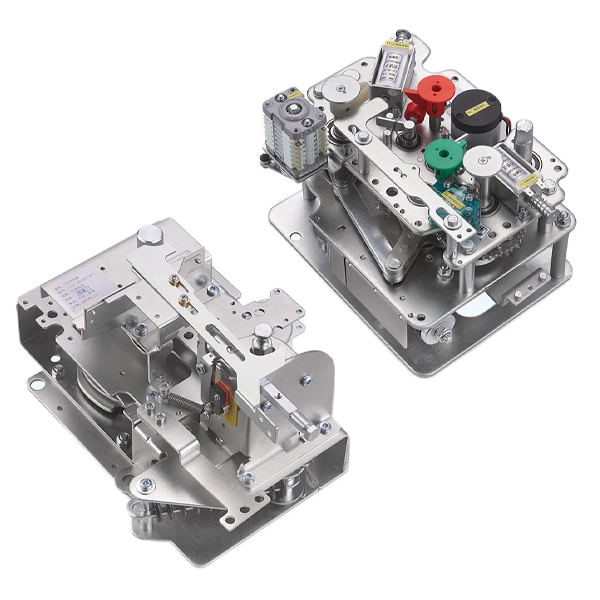

Mécanisme d'isolateur de disjoncteur moyenne tension 11KV
Cotenele est l'un des principaux partenaires de State Grid Corporation of China, nos produits tels que les unités principales en anneau moyenne tension et les appareillages respectueux de l'environnement sont très populaires dans leurs projets de distribution d'énergie moyenne tension. Le mécanisme d'isolateur de disjoncteur moyenne tension 11KV série KDVM-12/630-20-S fabriqué par Cotenele est un équipement correspondant adapté aux opérations de fermeture et d'ouverture des disjoncteurs dans les unités principales en anneau moyenne tension rechargeables. et des spécifications telles que GB1984-2014 « Disjoncteurs CA haute tension » et GB/T1985-2023 « Sectionneurs CA haute tension et interrupteurs de mise à la terre ».
Les unités principales en anneau (RMU) sont largement utilisées pour l'alimentation électrique fiable dans les réseaux de distribution d'énergie moyenne tension tels que les réseaux électriques urbains, les parcs industriels et les complexes commerciaux. La société Contenele s'engage depuis longtemps dans la recherche et le développement de composants de base pour ce type d'unités principales en anneau moyenne tension et d'appareillages de commutation respectueux de l'environnement.
Le mécanisme d'isolateur de disjoncteur moyenne tension 11KV est un composant essentiel du RMU et de l'appareillage de commutation écologique ou de l'appareillage de commutation à isolation gazeuse. Les mécanismes de fonctionnement que nous avons fabriqués ont reçu les éloges de nos clients depuis de nombreuses années. Ces mécanismes de fonctionnement sont divisés en deux types : manuels et électriques basés sur des modèles de contrôle, ce qui garantit une distribution d'énergie flexible, sûre et efficace.
Modèle et signification
| KD | Machine virtuelle | 40.5 | 630 | 20 | S |
| Entreprise code |
Mécanisme de commande du disjoncteur à vide | Noté tension |
Noté actuel |
Courant de tenue de courte durée nominal | Isolateur supérieur |
Définition du mécanisme de fonctionnement
Le mécanisme isolateur de disjoncteur moyenne tension 11KV est l'unité d'exécution de puissance de l'appareillage de commutation moyenne tension. Il s'agit d'un composant mécanique qui fournit l'énergie nécessaire à l'ouverture et à la fermeture des contacts principaux des appareils de commutation tels que les interrupteurs de charge, les disjoncteurs et les sectionneurs.
Il comporte quatre parties principales, notamment des composants de stockage d'énergie (généralement des ressorts), des liaisons de transmission, des systèmes de verrouillage et des contacts auxiliaires.
Le mécanisme de commande convertit la force manuelle ou l'énergie électrique en mouvement mécanique contrôlé, ce qui peut garantir un fonctionnement précis et rapide des interrupteurs moyenne tension. Les mécanismes de commande comportent souvent des mécanismes à ressort de stockage d'énergie qui peuvent être chargés soit manuellement avec des poignées de commande, soit électriquement via des moteurs, ce qui permettra un contrôle local et à distance.
Champ d'application
Le mécanisme isolateur de disjoncteur moyenne tension 11KV est largement utilisé dans divers types d'appareillages de commutation moyenne tension et de RMU :
Unités principales en anneau
Le mécanisme de commande est un composant essentiel de la RMU, souvent utilisé pour contrôler le fonctionnement du disjoncteur à vide ou du sectionneur. Le mécanisme de commande du disjoncteur et le mécanisme de commande du sectionneur sont généralement combinés pour être utilisés dans une RMU compacte.
Appareillage à isolation gazeuse
Communément appelés panneaux remplis de gaz, ceux-ci utilisent du gaz SF6 pour l'isolation et l'extinction de l'arc, nécessitant des mécanismes de fonctionnement scellés.
Appareillage de commutation écologique
Panneaux écologiques de nouvelle génération utilisant une isolation solide ou des gaz respectueux de l'environnement au lieu du SF6, comme l'appareillage à isolation solide et l'appareillage écologique à mécanismes de commande spécialisés.
Appareillage de commutation sous enveloppe métallique de type fixe
Tels que les appareils de commutation de la série HXGN, largement utilisés dans les systèmes de distribution d'énergie ruraux et urbains et dans la mise à niveau du réseau électrique.
Ces mécanismes de commande conviennent de manière fiable à divers environnements, de -40°C à +40°C, avec un indice de protection jusqu'à IP3X assurant une protection contre la pénétration de poussière et d'eau.
Classification des mécanismes de fonctionnement
Le mécanisme de commande de l'unité principale en anneau est généralement classé en fonction des unités fonctionnelles qu'il dessert. Chaque type d'unité a ses caractéristiques spécifiques et ses domaines d'application.
Unité C (unité de commutation de charge)
L'unité C est équipée d'un mécanisme d'interrupteur-sectionneur, utilisant généralement un mécanisme de stockage d'énergie à ressort unique pour les opérations de fermeture et d'ouverture sous courant de charge normal. Il sert d'unité entrante, contrôlant l'alimentation principale dans la distribution d'énergie. Le mécanisme de type C comporte un axe de fonctionnement indépendant pour l'interrupteur de charge et peut être équipé d'un fonctionnement par moteur pour la télécommande.
Unité V (unité de disjoncteur)
L'unité en V contient un mécanisme de disjoncteur à vide, utilisant un stockage d'énergie à ressort de tension pour la fermeture et un stockage d'énergie à ressort de compression pour les opérations d'ouverture. Ce mécanisme offre un pouvoir de coupure élevé pour les courants de court-circuit et inclut une fonctionnalité anti-pompage pour éviter les défauts de collage. Les unités V sont utilisées pour les applications entrantes et sortantes où une protection améliorée et un fonctionnement fréquent sont requis.
Unité G (mécanisme de sectionneur/sectionneur de terre)
L'unité G fait référence au mécanisme du sectionneur et du sectionneur de terre, utilisant le principe de déclenchement par ressort de compression par rapport au centre. Il fournit des espaces d'isolation visibles pour la sécurité de la maintenance et est généralement verrouillé avec l'interrupteur principal. Le mécanisme comporte des positions d'axe de fonctionnement séparées pour le sectionneur (côté droit) et le sectionneur de terre (côté gauche), avec une indication mécanique claire.
Unité F (unité combinée interrupteur-sectionneur-fusible)
L'unité F combine un mécanisme d'interrupteur-sectionneur avec une protection par fusible, utilisant généralement un mécanisme à double ressort (type A) où un ressort est destiné à la fermeture et un autre à l'ouverture. Lorsqu'un fusible saute, son percuteur déclenche le mécanisme pour ouvrir les trois phases simultanément, empêchant ainsi le monophasé. Cette unité est le départ standard pour la protection des transformateurs.
Mécanisme entrant
Le mécanisme d'arrivée est le dispositif de commande à l'entrée d'alimentation du système de distribution, généralement mis en œuvre sous forme d'unité C (interrupteur de charge) ou d'unité V (disjoncteur) selon les besoins. Il contrôle l'alimentation électrique totale de l'ensemble de l'appareillage de commutation et doit gérer de manière fiable le courant à pleine charge.
Mécanisme sortant
Le mécanisme de sortie contrôle et protège les circuits de distribution individuels, généralement mis en œuvre sous forme d'unité F (combinaison interrupteur de charge-fusible) pour les alimentations de transformateur ou d'unité V pour les besoins de capacité plus élevés. Il doit se déclencher sélectivement sur les défauts en aval tout en maintenant l'alimentation des circuits sains.

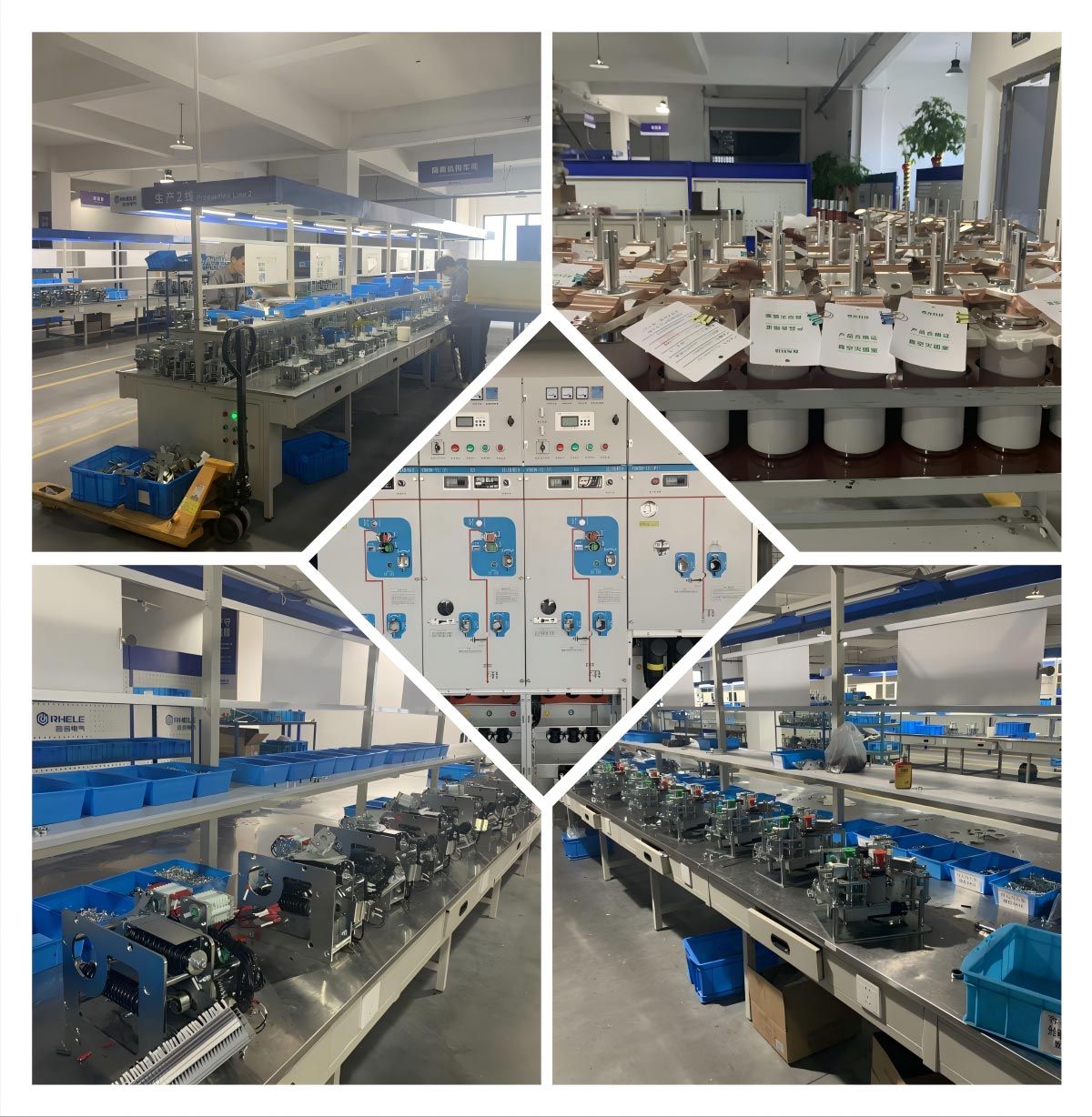

Atelier de fabrication

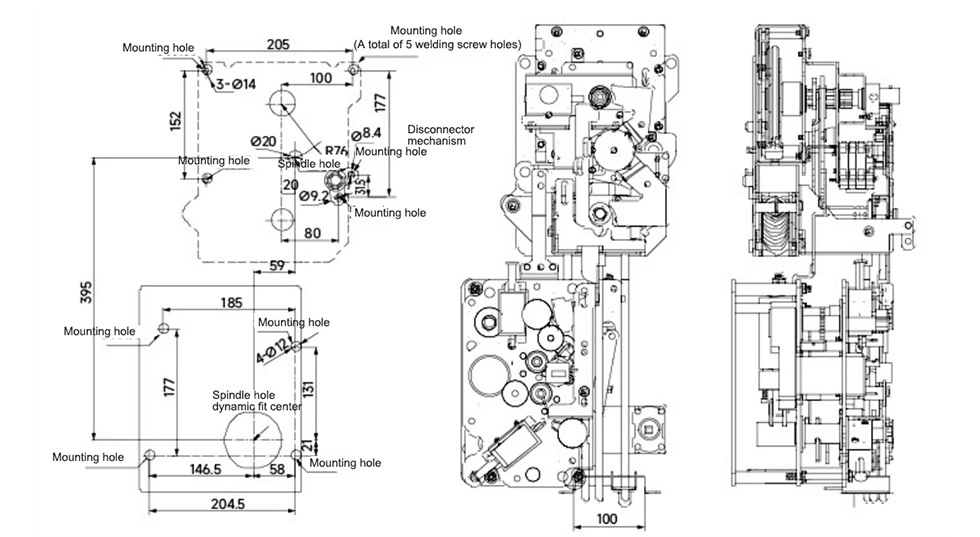

Apparence et dimensions
Expérience de projet réelle

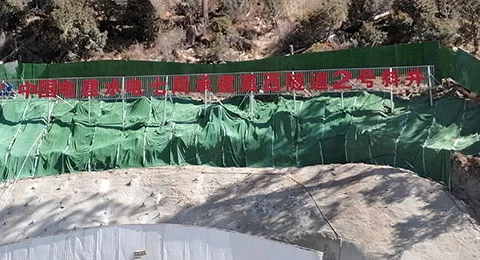

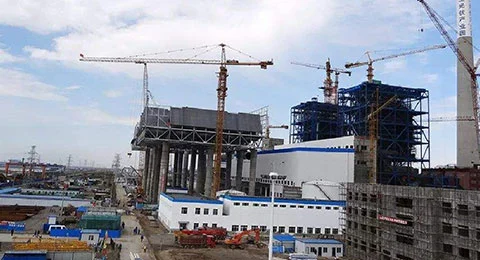

Les produits Cotenele ont été appliqués dans plusieurs projets électriques et énergétiques à grande échelle, notamment :

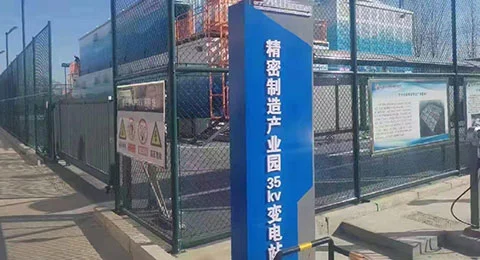

Sous-stations 110 kV et systèmes de commutation à isolation gazeuse 35 kV
Projets éoliens offshore (China Resources Power)

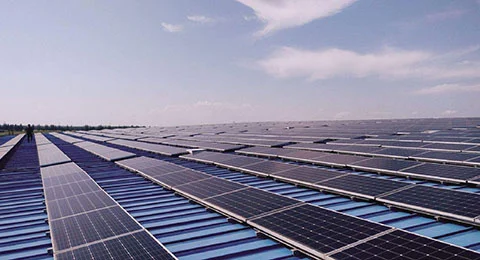

Projets de base photovoltaïque de 1 600 MW au Qinghai
Projets d’infrastructures ferroviaires (China Railway / PowerChina)
Systèmes électriques miniers à l’étranger (projet de mine d’or au Tadjikistan)
FAQ
1. Qu'est-ce que le mécanisme d'isolateur de disjoncteur moyenne tension 11 kV ?
Il s'agit de l'unité de commande centrale des appareillages moyenne tension, responsable de l'ouverture et de la fermeture des disjoncteurs, des interrupteurs-sectionneurs et des sectionneurs. Il convertit l'énergie manuelle ou électrique en mouvement mécanique précis, garantissant un fonctionnement sûr et fiable dans des conditions normales et de panne.
2. À quelles normes ce mécanisme répond-il ?
GB1984-2014 : Disjoncteurs CA haute tension
GB/T1985-2023 : Sectionneurs CA haute tension et interrupteurs de mise à la terre
Fabriqué sous les systèmes certifiés ISO9001, ISO14001 et ISO45001.
3. Quel accompagnement Cotenele apporte-t-il aux acheteurs ?
Fiches techniques et dessins
Conseils d'installation
Personnalisation et image de marque OEM
Livraison rapide pour les commandes groupées
Convient aux entrepreneurs EPC, aux fabricants d'appareillages de commutation et aux distributeurs mondiaux.

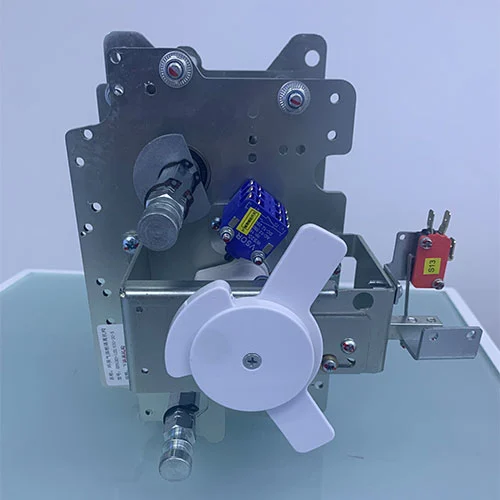

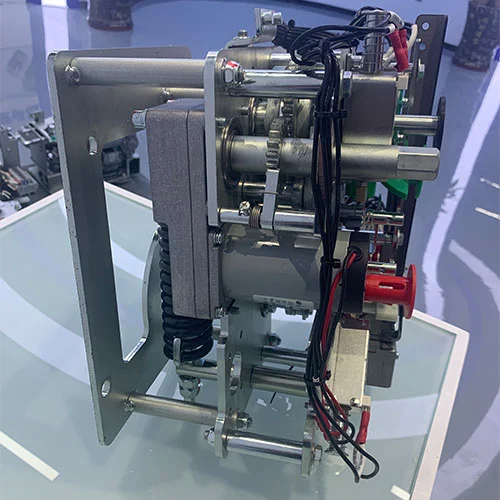

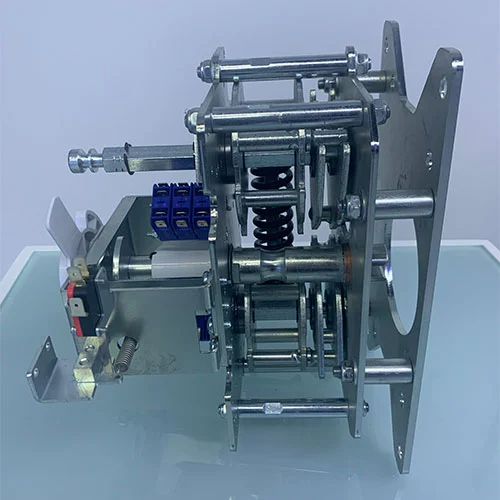

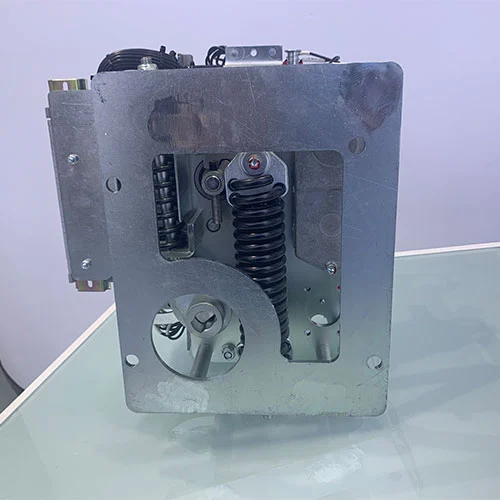

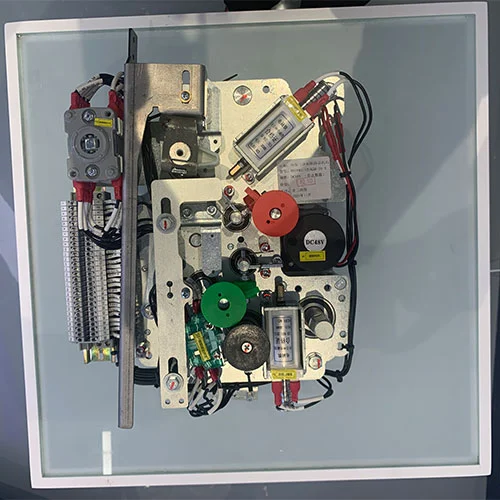

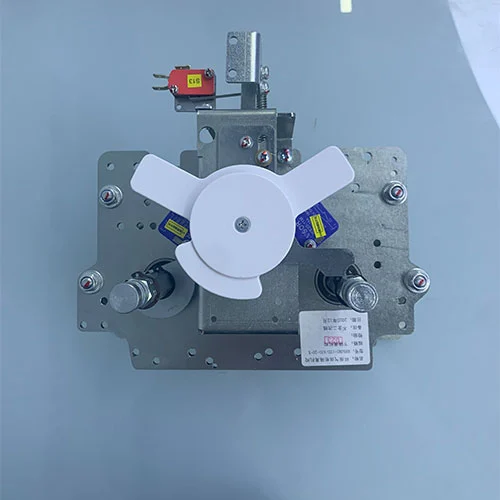

Exposition de produits
