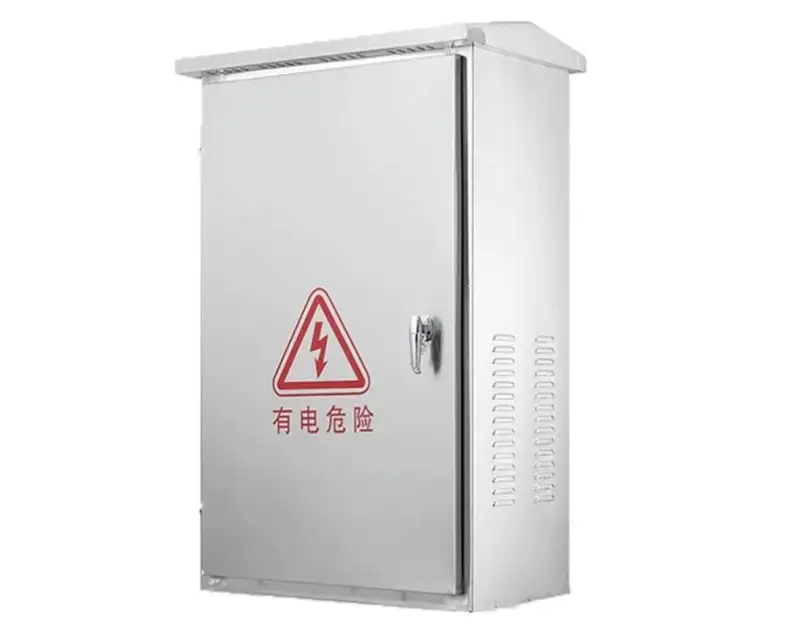

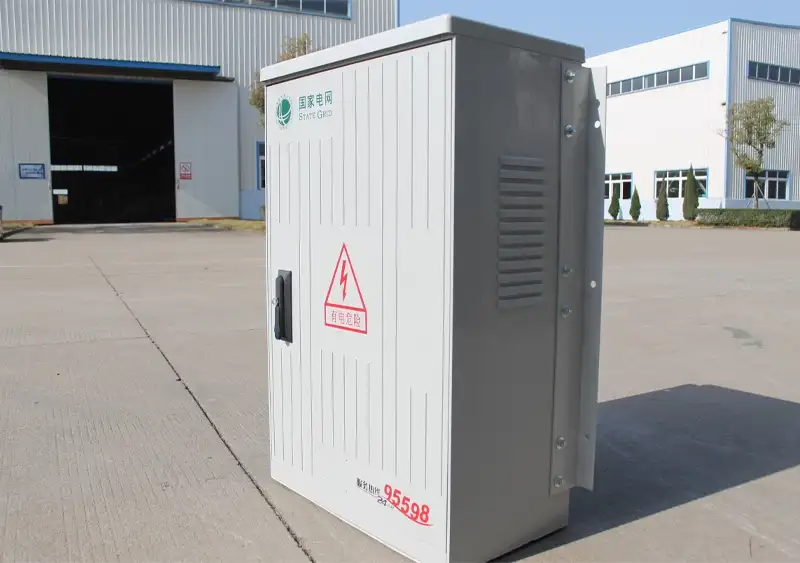

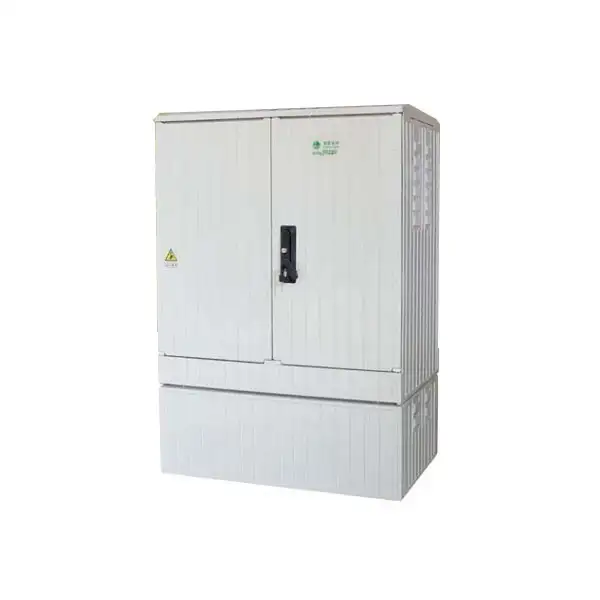

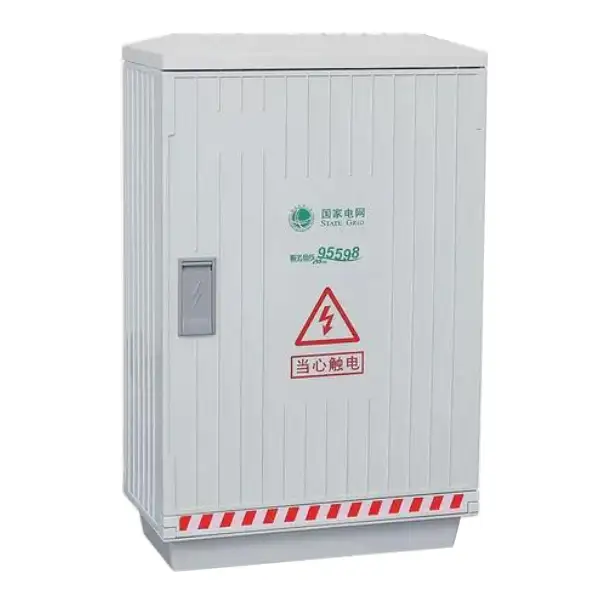

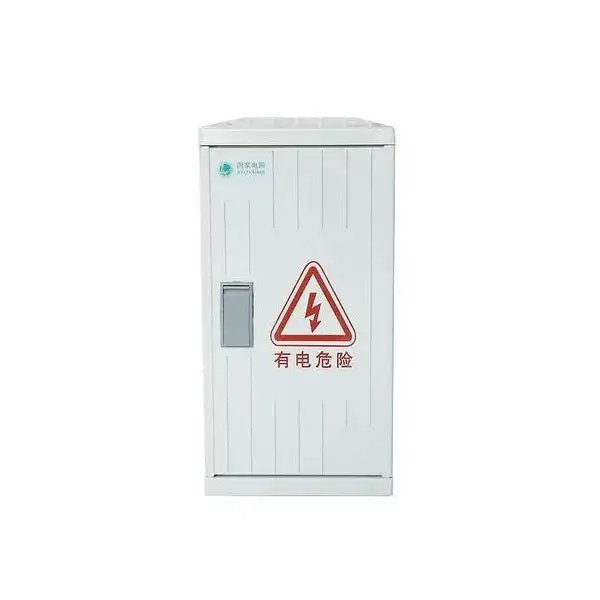

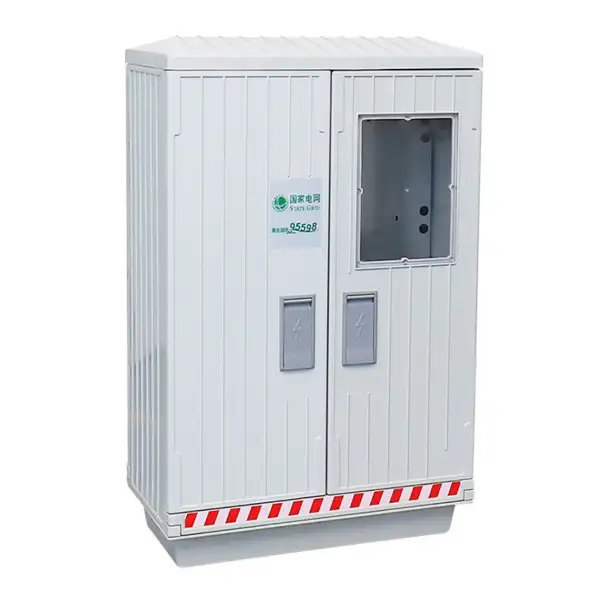

Boîte de jonction de câble basse tension

La boîte de jonction de câbles basse tension est l'un des principaux produits de Cotenele. Le boîtier de la boîte de distribution de câbles basse tension KDF1-Q-S est fabriqué à partir d'un matériau composite SMC par moulage par compression à haute température. Il présente les caractéristiques d'une excellente résistance aux chocs, d'une résistance à la flexion, d'une résistance au vieillissement, d'une résistance à l'abrasion, d'une résistance à la corrosion, d'une durabilité esthétique et d'une installation pratique. Il présente également une résistance élevée à l’isolation, une résistance à l’arc et un caractère ignifuge élevé.

Le boîtier répond pleinement aux exigences de divers environnements et emplacements difficiles dans les projets d'ingénierie extérieurs. À l'intérieur du boîtier, il peut accueillir des interrupteurs à fusibles à couteau, des disjoncteurs à boîtier moulé, des interrupteurs à barre (ou des sectionneurs à fusibles), des systèmes de jeux de barres, etc. Il convient au transport et à la distribution d'énergie dans les lieux publics tels que la rénovation des réseaux électriques urbains et ruraux, l'ingénierie municipale, les communautés résidentielles, les immeubles de grande hauteur, etc., servant au contrôle et à la protection des circuits de dérivation de câbles de type sec et des lignes d'alimentation.

Principaux paramètres techniques

Conditions de travail

1. La température ambiante ne doit pas dépasser +45°C et ne doit pas être inférieure à -35°C, et la différence de température moyenne sur 24 heures ne doit pas être supérieure à 35°C.

2. L'altitude du site d'installation ne doit pas dépasser 2 000 m.

3. L'humidité relative de l'air ambiant ne doit pas dépasser 50 % à une température maximale de +45°C. À des températures plus basses, une humidité relative plus élevée est autorisée (par exemple 80 % à +22 °C). Les effets possibles d'une condensation occasionnelle due aux changements de température doivent être pris en compte.

4. L'équipement doit être installé dans un endroit exempt de vibrations et d'impacts importants, et où les composants électriques ne seront pas sujets à la corrosion.

5. En cas d'utilisation dans des conditions environnementales particulières, le problème sera résolu par consultation entre l'utilisateur et notre société.

Quelles sont les fonctions principales de la boîte de jonction de câbles basse tension ?

Les fonctions principales de la boîte de jonction de câbles basse tension sont les suivantes :

1. Fonction de taraudage/stimulation de câble :À proximité de la charge électrique, des boîtes de distribution peuvent être utilisées pour diviser les câbles d'alimentation principaux de grande section en plusieurs câbles de plus petite section, chacun fournissant de l'énergie à différents utilisateurs. Cela peut éviter le gaspillage lié à la pose de câbles épais tout au long du parcours.

2. Fonction de transition/connexion du câble :Lorsque la distance de transmission de puissance est longue et que la longueur d'un seul câble est insuffisante, il est nécessaire d'utiliser un boîtier de distribution pour la connexion du relais. Par rapport à l'utilisation de plusieurs joints intermédiaires de câbles, l'utilisation d'un boîtier de distribution pour les connexions sur des lignes de plus de 1 000 mètres rendra le système plus fiable et plus sûr.

Quels sont les avantages du produit ?

1.Apparence :Le boîtier de la boîte de jonction de câble basse tension présente les caractéristiques raffinées et esthétiques, avec une petite taille, un poids léger et une installation facile, la structure externe est compacte et répond aux exigences de distance dans l'air.

2.Sécurité :Le boîtier du boîtier de distribution présente une résistance d'isolation élevée et une rigidité diélectrique à haute fréquence industrielle. qui offre un facteur de sécurité élevé et constitue le produit préféré pour la rénovation du réseau électrique.

3. Résistance à la corrosion :Cette boîte de jonction de câbles a une excellente résistance à la corrosion, capable de résister à la corrosion causée par les acides dilués, les alcalis et les sels. Il présente également une forte résistance à diverses huiles, solvants organiques et eau de mer.

4. Durée de vie à long terme :Ce coffret de distribution basse tension offre une résistance au vieillissement exceptionnelle, avec une durée de vie de plus de 30 ans.

5. Robuste et durable :Ce tableau BT offre une bonne résistance aux chocs et une bonne usinabilité, et n'est pas facilement endommagé.

6. Installation facile :L'isolation du boîtier du coffret de distribution basse tension ne nécessite pas de mise à la terre, ce qui facilite l'installation et permet d'économiser d'importantes ressources humaines et matérielles.

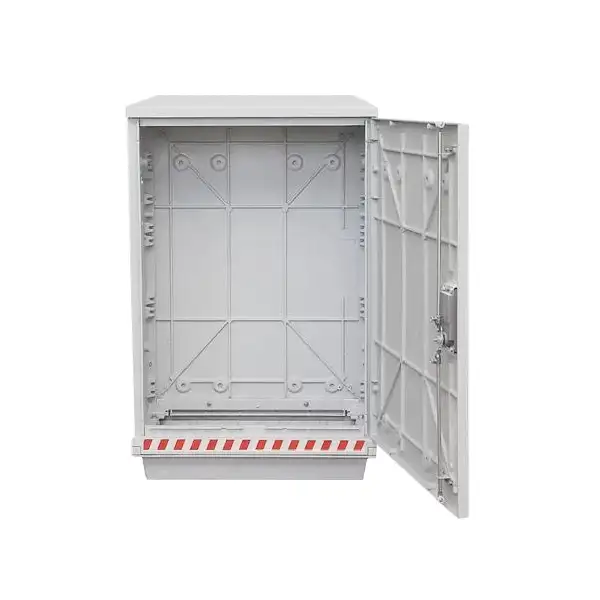

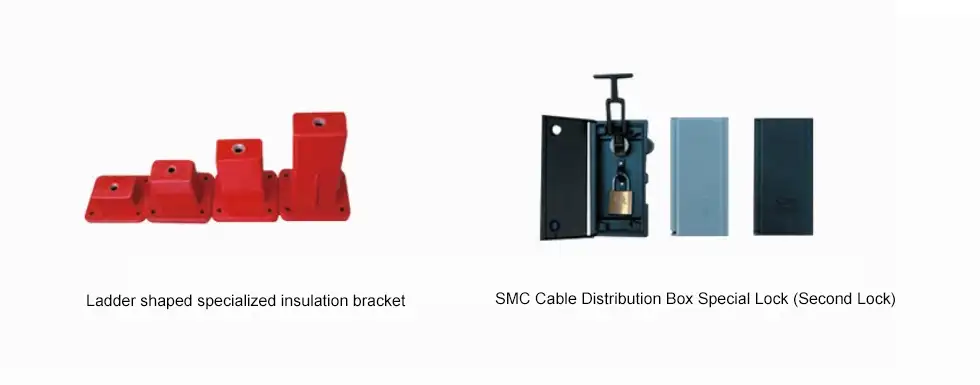

7.Verrouillage :Le coffret est équipé de supports isolants dédiés à l'intérieur, et d'une serrure spéciale (avec un deuxième cadenas) sur la porte.

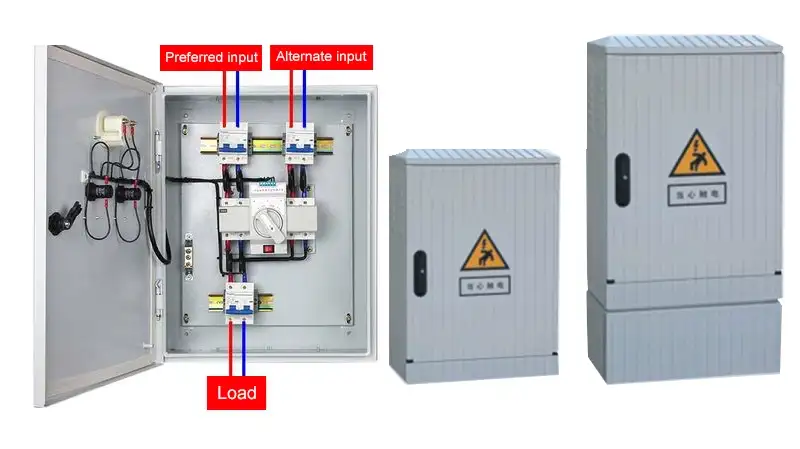

La structure et les composants des produits

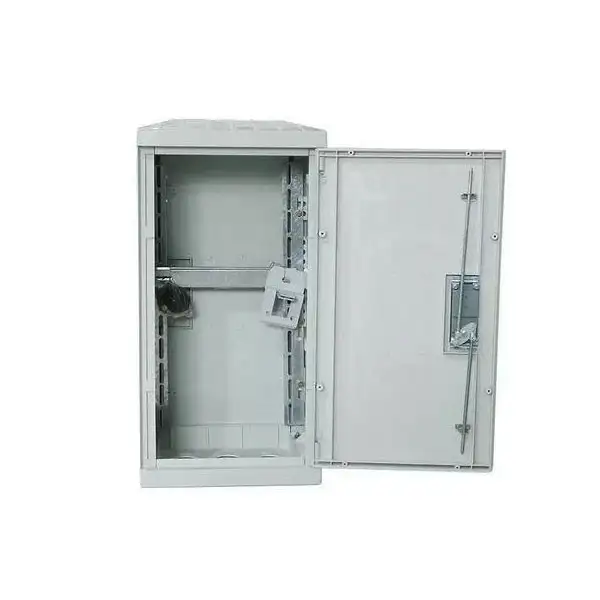

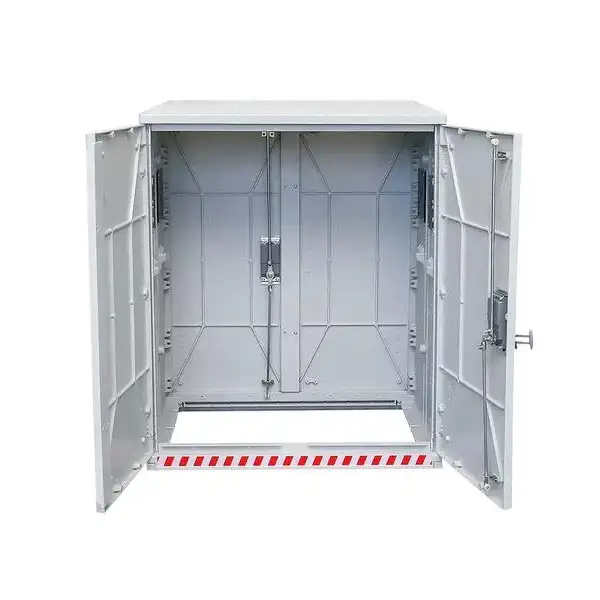

1. Boîtier/Boîte :L'enceinte est la structure de protection extérieure. Il doit répondre aux normes de protection telles que la protection contre la pluie, la poussière, les éclaboussures, etc., pour garantir que les composants internes sont protégés des intempéries et des environnements défavorables.

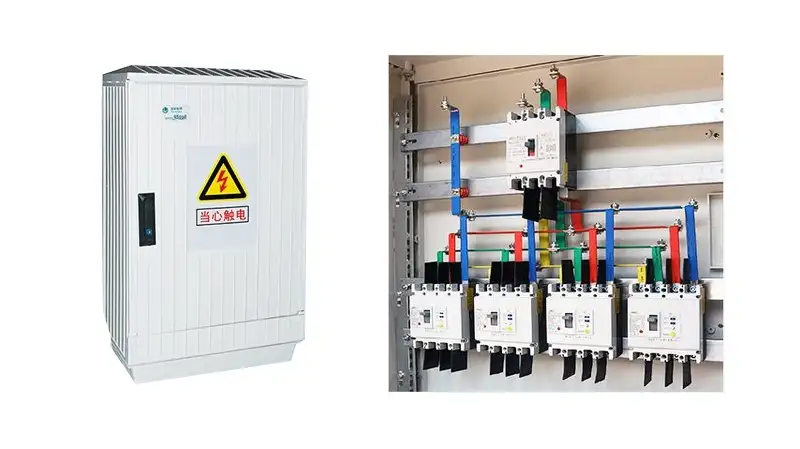

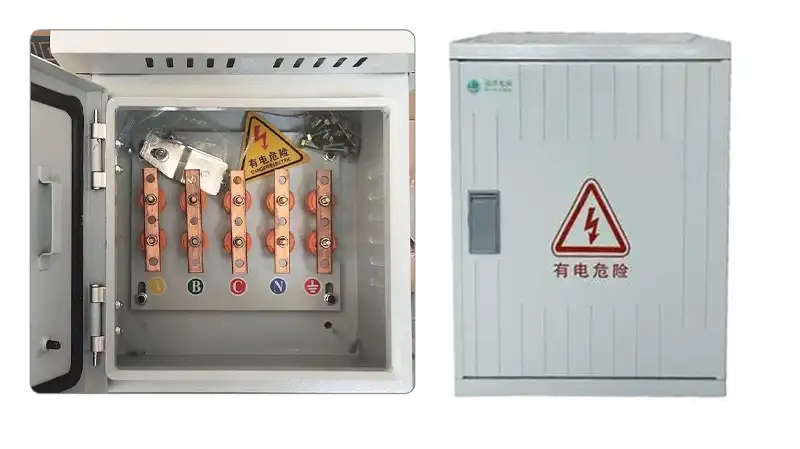

2. Système de jeu de barres :Le système de barres omnibus est le composant interne principal pour la collecte et la distribution du courant, qui est généralement constitué de barres omnibus ou de conducteurs en cuivre. Il s’agit du principal canal de distribution d’énergie.

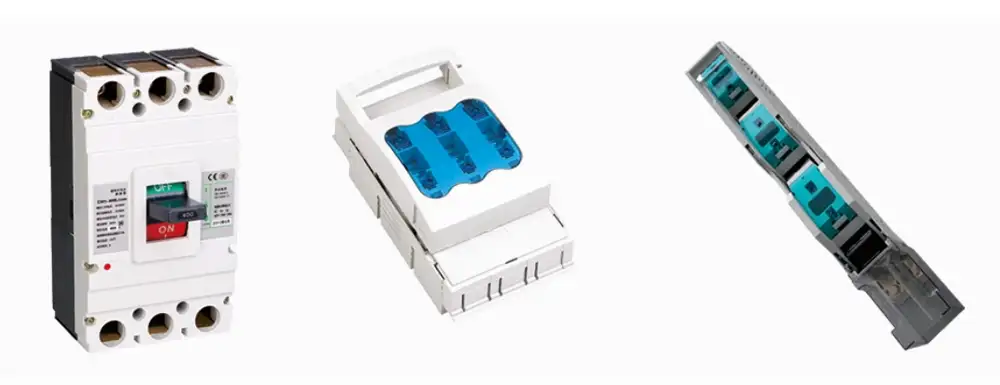

3. Dispositifs de commutation et de protection :Les boîtes de distribution avancées sont équipées de composants tels que des sectionneurs, des fusibles ou des disjoncteurs, ces composants sont utilisés pour le contrôle des circuits et la protection contre les surcharges et les courts-circuits.

4. Connecteurs de câbles et accessoires :Les accessoires comprennent des terminaux, des connecteurs en T et d'autres accessoires pour connecter les câbles entrants et sortants. Les ouvertures en bas pour l'entrée/sortie des câbles sont équipées de composants d'étanchéité pour garantir l'indice de protection.

5. Système de mise à la terre :Pour garantir la sécurité de l'opérateur, le boîtier de distribution basse tension comprend un jeu de barres de mise à la terre interne (bus PE). Toutes les pièces métalliques susceptibles de devenir sous tension doivent être mises à la terre de manière fiable.

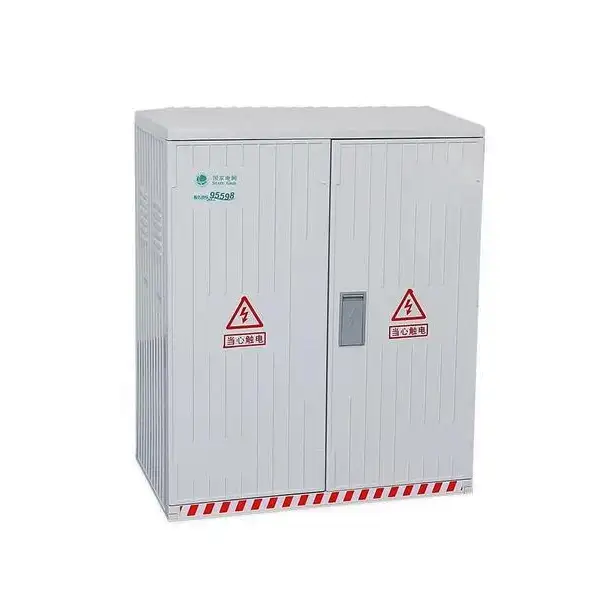

Classement des produits

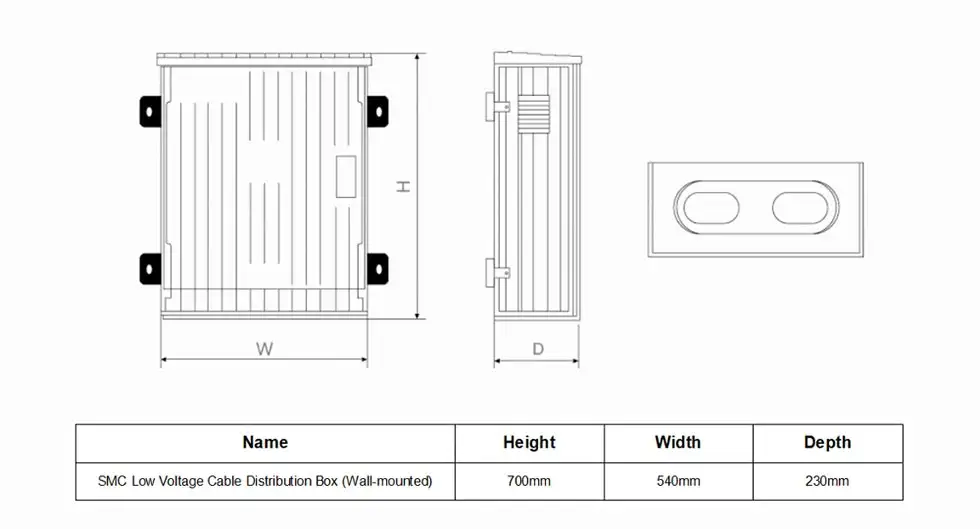

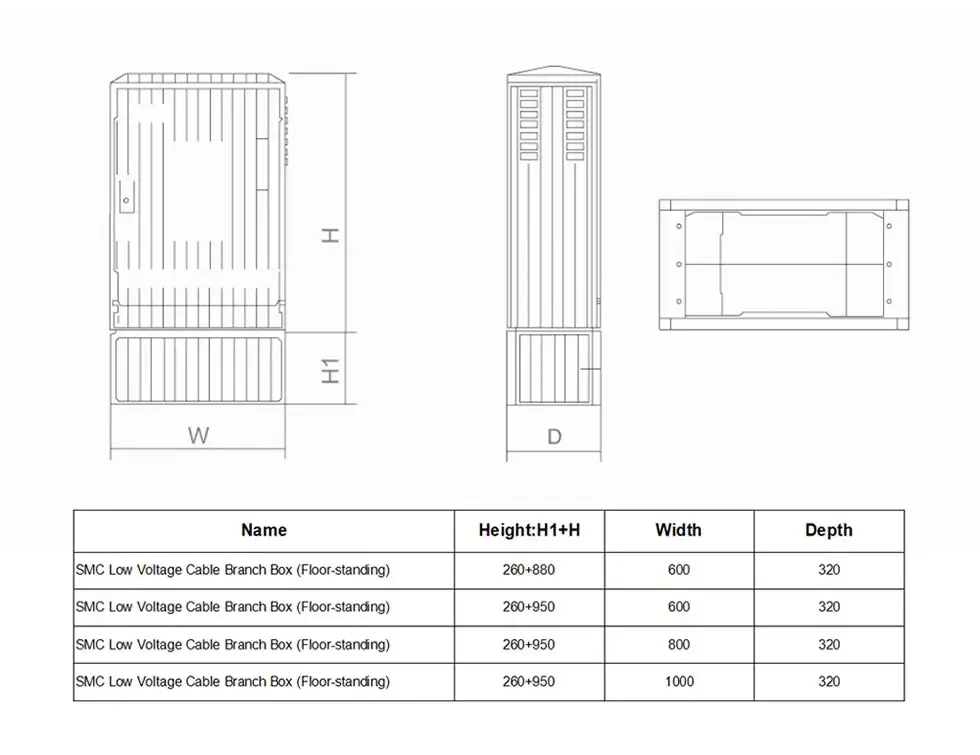

Apparence et dimensions des produits

Exposition de produits
