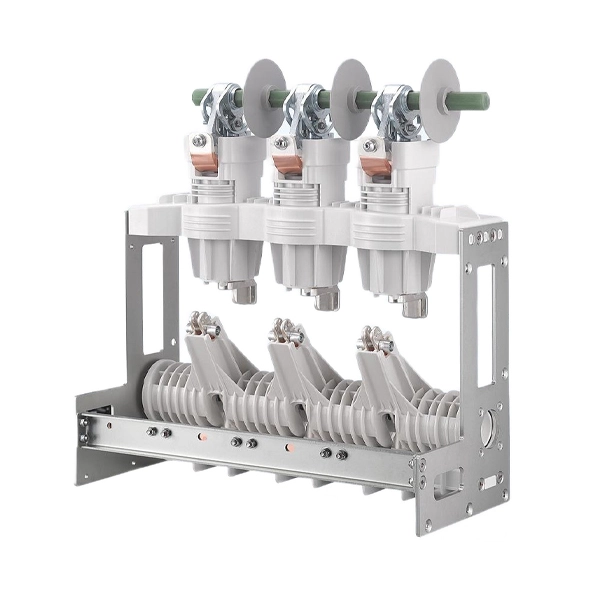

Disjoncteur à vide moyenne tension 11KV avec interrupteur d'isolement

Le disjoncteur à vide moyenne tension 11KV avec interrupteur d'isolement est un dispositif essentiel dans les systèmes de distribution d'énergie moyenne tension. Il fusionne la capacité supérieure d'interruption de courant du disjoncteur à vide avec la fonction d'isolation électrique fiable du sectionneur au sein d'une seule unité. Le disjoncteur à vide interrompt en toute sécurité les courants de charge normaux et de défaut à l'aide de son interrupteur à vide, ce qui le rend particulièrement adapté à un fonctionnement fréquent avec un minimum d'entretien. Le sectionneur fournit un entrefer visible après l'ouverture du disjoncteur, garantissant une sécurité absolue lors de la maintenance.

Modèle et significations

La définition d'un disjoncteur à vide

Un disjoncteur à vide moyenne tension 11KV avec interrupteur d'isolement est une combinaison d'équipement électrique. Cette unité se compose principalement de deux parties principales :

Unité de disjoncteur à vide

Le VCB est chargé d'interrompre en toute sécurité les courants de charge normaux et les courants de défaut de court-circuit. Il utilise une technologie d’extinction d’arc sous vide pour garantir une coupure de courant en toute sécurité.

Interrupteur de déconnexion

Le sectionneur est mécaniquement lié ou intégré au VCB. Il fournit un entrefer physiquement visible lorsqu'il est en position ouverte, garantissant une isolation sûre des équipements en aval de la source d'alimentation pendant la maintenance.

Cette coupure visible garantit que l'équipement est isolé et mis à la terre, ce qui garantit la sécurité des opérateurs.

Il est important de noter que même si le VCB peut fonctionner sous charge, le sectionneur est un dispositif hors charge. Il ne doit être utilisé qu'une fois que le VCB a déjà ouvert le circuit pour garantir la sécurité.

Principe de fonctionnement

L’opération implique la fonction coordonnée de deux mécanismes distincts :

Coupure de circuit (fonction VCB) :Lorsque le mécanisme de commande (à ressort ou électromagnétique) est activé pour ouvrir, les contacts mobiles à l'intérieur de la chambre de coupure sous vide se séparent. Un arc électrique est initié dans la vapeur métallique dégagée par les surfaces de contact. Les contacts de forme spéciale (utilisant souvent une conception de champ magnétique longitudinal) contrôlent cet arc, le faisant tourner rapidement. La vapeur métallique se condense sur les écrans environnants et l'arc s'éteint au zéro naturel du cycle AC. Le milieu sous vide retrouve rapidement sa rigidité diélectrique élevée, interrompant le courant.

Fonction du sectionneur :Après ouverture du circuit électrique par le disjoncteur à vide, le mécanisme de sectionnement peut être activé (manuellement ou motorisé). Le disjoncteur à vide entraîne physiquement les contacts d'isolement qui, séparés des ampoules à vide du VCB, s'ouvriront et créeront un entrefer clair et visible dans le circuit de courant principal. Après avoir effectué la procédure de mise à la terre appropriée, les travailleurs peuvent opérer en toute sécurité dans la zone d'isolement en s'appuyant sur le point d'isolement fiable formé par l'espace.

La structure du disjoncteur à vide

La structure du disjoncteur à vide moyenne tension 11KV avec interrupteur d'isolement comprend les caractéristiques suivantes :

Unité d'interruption du vide (composants principaux) :C’est la fonction la plus importante. Chaque phase comprend une ampoule à vide scellée. Ses principaux composants sont : la coque d'isolation hermétique (enveloppe en céramique/verre), le système conducteur (contacts et conducteurs fixes/mobiles, souvent avec une conception de champ magnétique axial pour un pouvoir de coupure élevé) et le système de blindage (boucliers métalliques pour protéger l'isolation et contrôler les champs électriques).

Mécanisme de fonctionnement :Un mécanisme unique et commun (comme un mécanisme à ressort ou électromagnétique) fournit généralement l'énergie nécessaire aux actions de fermeture/déconnexion rapides du VCB et au fonctionnement séquentiel du sectionneur. Les verrouillages garantissent une séquence correcte et une sécurité fiable : le sectionneur ne peut fonctionner que lorsque le VCB est ouvert.

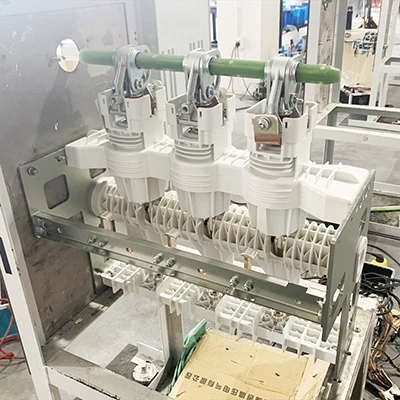

Assemblage du sectionneur :Il s'agit d'un ensemble de contacts d'isolement (type interrupteur à couteau ou types modernes à mouvement linéaire) pour chaque phase, montés en série avec les interrupteurs VCB. Ils sont liés mécaniquement au mécanisme de commande principal ou disposent d'un entraînement manuel/moteur dédié avec une logique de séquencement stricte.

Structure de support et isolation :L'ensemble est monté sur un châssis robuste. Les tiges isolantes, les piliers ou les isolateurs époxy fournissent le support diélectrique et mécanique nécessaire entre les pièces sous tension, le cadre mis à la terre et entre les phases.

Applications

Le disjoncteur à vide moyenne tension Cotenele 11KV avec interrupteur d'isolement est largement utilisé dans :

Sous-stations urbaines et industrielles

Systèmes de traction ferroviaires et métropolitains

Usines pétrochimiques et énergétiques

Systèmes de distribution d'énergie renouvelable

Réseau intelligent et infrastructures municipales

Installations sidérurgiques, minières et industrielles lourdes

Disjoncteur VS interrupteur d'isolement

Les fonctions d'un disjoncteur à vide et d'un isolateur sont distinctes. Voici une comparaison :

Fonction principale :

1. Disjoncteur : Un dispositif de commutation de protection. Il est conçu pour créer, transporter et couper automatiquement ou manuellement des courants dans des conditions de charge normales et anormales (comme des courts-circuits). Sa meilleure fonction est d'interrompre le courant, éteignant ainsi l'arc en toute sécurité.

2. Sectionneur (isolateur) : un dispositif d'isolation de sécurité. Sa seule fonction est de fournir une coupure visible dans le circuit, garantissant un espace d'isolation fiable pour la sécurité pendant la maintenance. Il n’a aucune capacité conçue pour créer ou couper un courant significatif.

Fonctionnement sous courant :

1. Disjoncteur : doit fonctionner pour interrompre le courant. Ses contacts se séparent sous charge et il est spécialement conçu pour éteindre l'arc résultant dans sa chambre à vide scellée.

2. Sectionneur : Ne doit jamais être utilisé lorsque le courant circule (sauf pour les courants capacitifs négligeables dans certaines conceptions). Un fonctionnement sous charge provoquerait un arc dangereux et incontrôlé en plein air.

Noyaux de conception :

1. Disjoncteur : L'ingénierie concerne principalement les matériaux de contact, par exemple les alliages cuivre-chrome, la pression de contact (qui doit garantir une faible résistance et résister aux forces électrodynamiques, la course/vitesse du contact qui optimise la vitesse d'ouverture/fermeture pour contrôler le temps d'arc et empêcher le rebond, et obtenir une récupération diélectrique élevée sous vide.

2. Sectionneur : L'ingénierie porte principalement sur la rigidité mécanique, la clarté de la position ouverte/fermée, par exemple l'espace visible, les lignes de fuite/distances de fuite pour l'isolation de l'air, et l'interface de contact d'isolement lorsqu'elle est fermée sous un courant stable.

Séquence:

Dans l'appareil combiné, le disjoncteur à vide (VCB) doit toujours fonctionner en premier pour déconnecter le circuit électrique. Ce n'est qu'après avoir confirmé que le flux de courant a été interrompu que le sectionneur peut être utilisé en toute sécurité pour créer l'espace d'isolation physique. Cette séquence est renforcée par des verrouillages mécaniques ou électriques.

Paramètres techniques

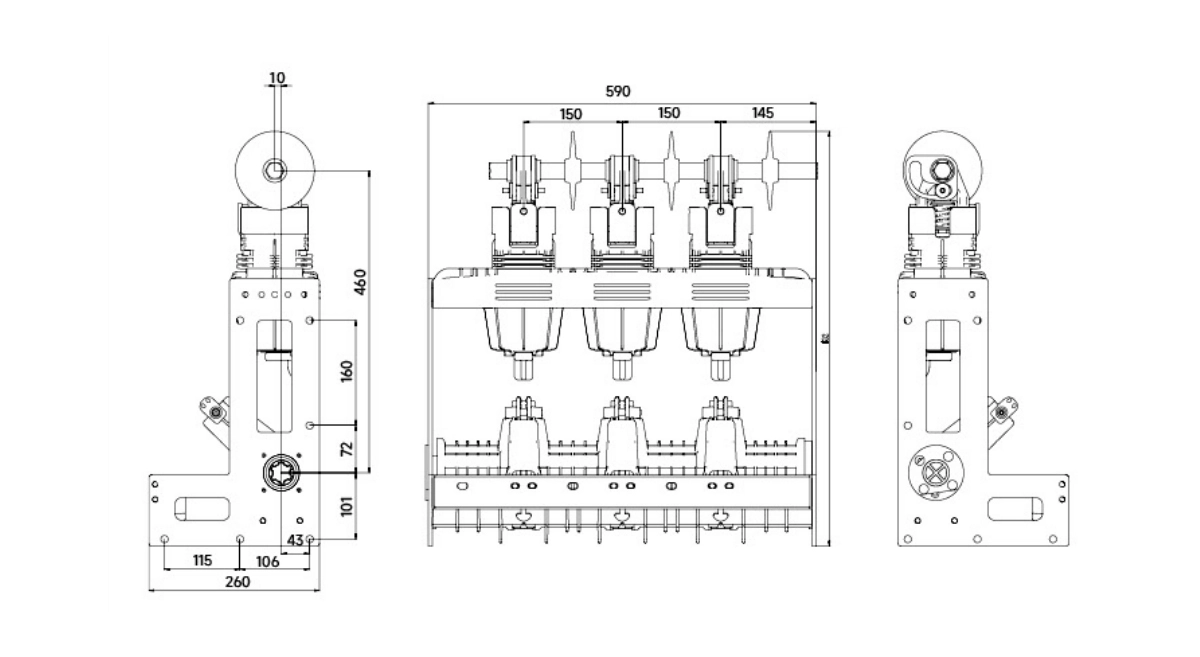

Apparence et dimensions

Assurance qualité

Test de type et test de routine avant livraison

Tests de tenue à haute tension et d'isolation

Tests mécaniques et de cycle de vie

Inspection par un tiers en option

Certifié par :

Système de gestion de la qualité ISO9001

Système de gestion environnementale ISO14001

ISO45001 Santé et sécurité au travail

FAQ

1. Quelle est la différence entre un disjoncteur à vide et un isolateur ?

Un disjoncteur à vide interrompt le courant sous charge, tandis qu'un isolateur fournit un point de déconnexion visible et ne doit fonctionner que lorsqu'aucun courant ne circule.

2. Pourquoi utiliser un disjoncteur à vide moyenne tension 11KV avec interrupteur d'isolement ?

Parce qu'il offre une fiabilité élevée, une extinction rapide de l'arc, une maintenance réduite et une longue durée de vie par rapport aux disjoncteurs à huile ou au SF6.

3. L'interrupteur d'isolement peut-il couper le courant ?

Non. L’isolateur est strictement un dispositif hors charge et ne doit être utilisé qu’après l’ouverture du disjoncteur.

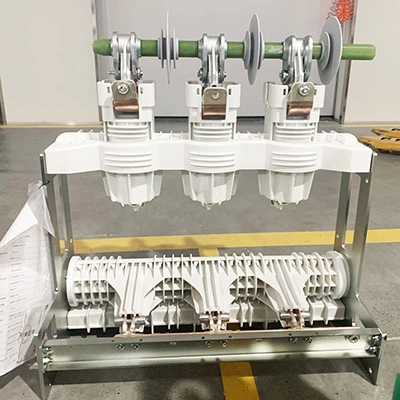

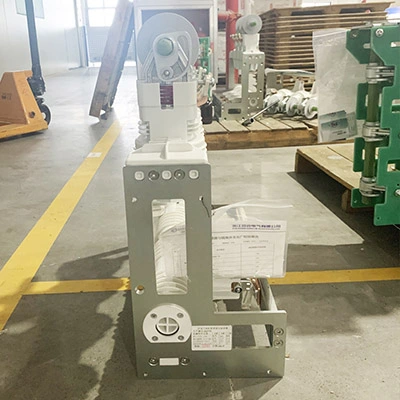

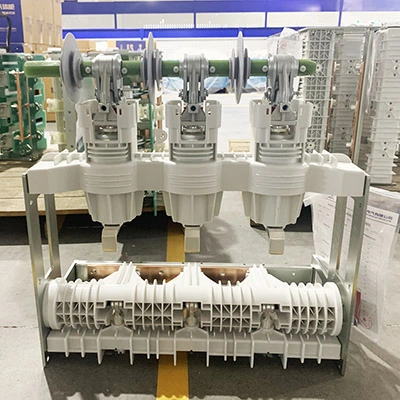

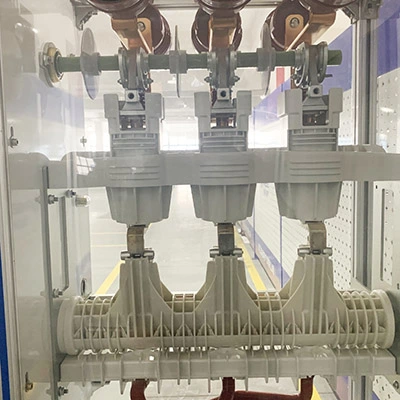

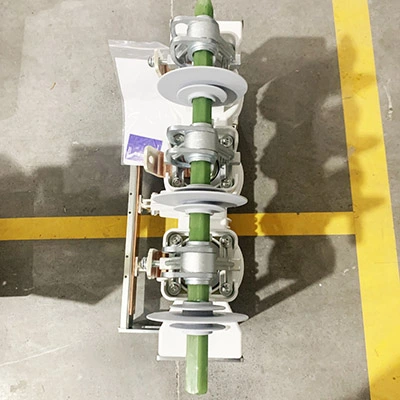

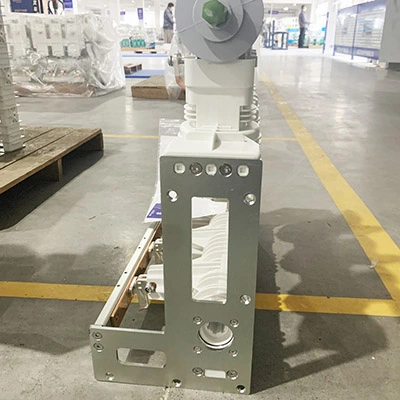

Exposition de produits

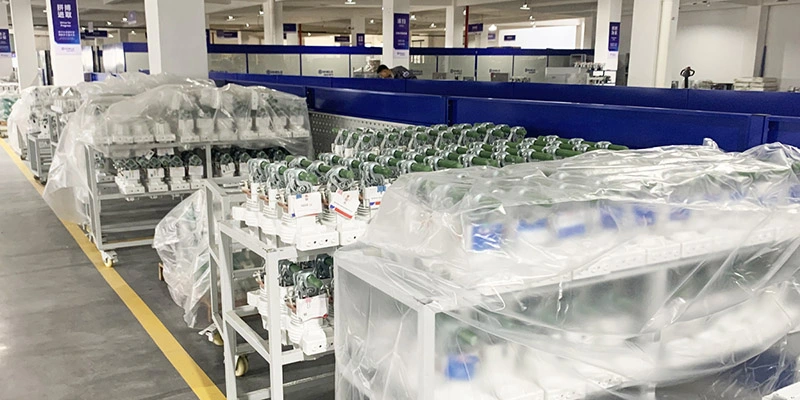

Notre Atelier
