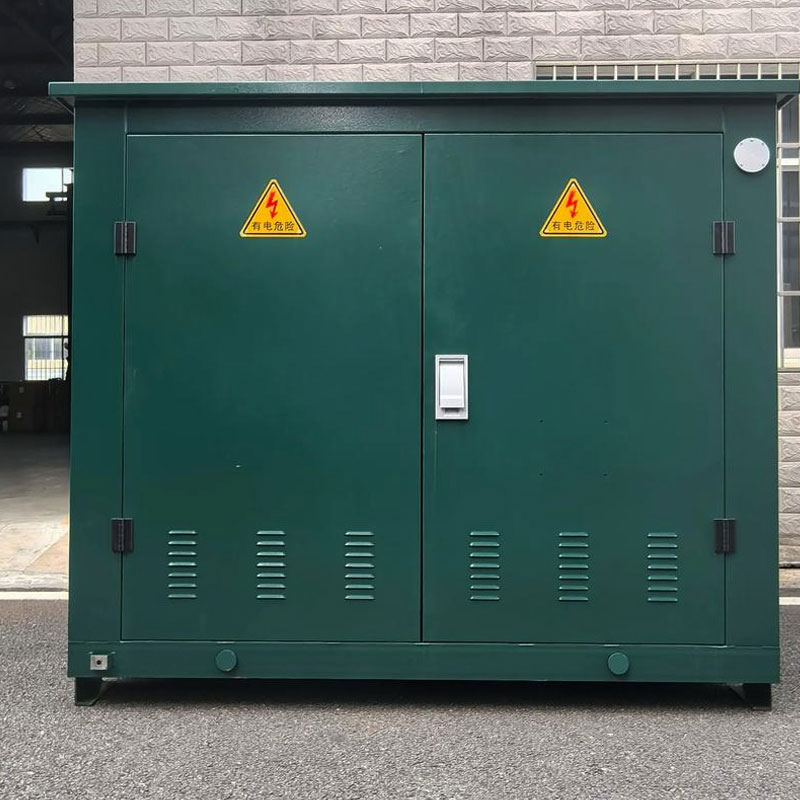

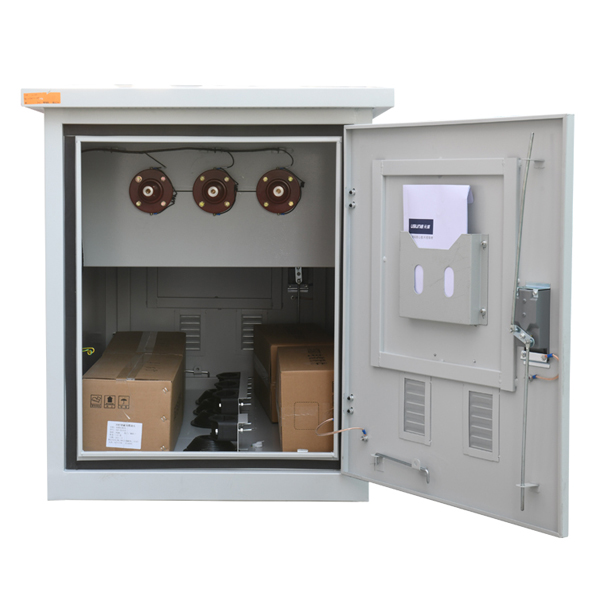

Appareillage de distribution par câble de boîte de raccordement électrique 33KV

Cotenele est l'un des fabricants d'équipements électriques bien connus en Chine. Notre appareillage de distribution par câble à boîte de raccordement électrique 33KV est un dispositif de distribution d'énergie extérieur ou intérieur largement utilisé dans les réseaux de transmission et de distribution 33kV. Sa fonction principale est de permettre le branchement, le transfert et la combinaison de l'énergie électrique dans les lignes de câbles, ainsi que (dans des modèles spécifiques) la segmentation et le contrôle des lignes. Dans les systèmes électriques à haute tension, il sert de point nodal pour les lignes de câbles, distribuant l'énergie entrante d'une ligne principale à plusieurs lignes sortantes, étendant ainsi le rayon d'alimentation électrique, réduisant les coûts globaux du projet et améliorant la flexibilité et la fiabilité de l'approvisionnement.

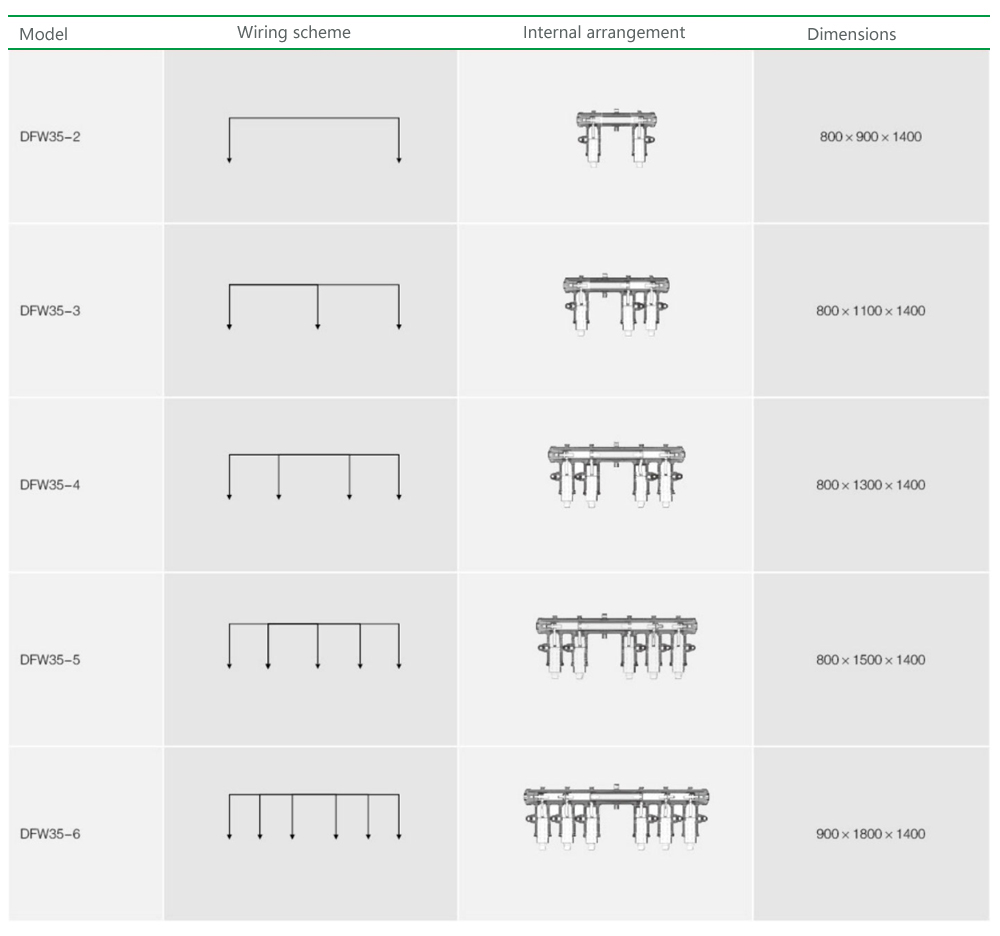

Principaux paramètres techniques

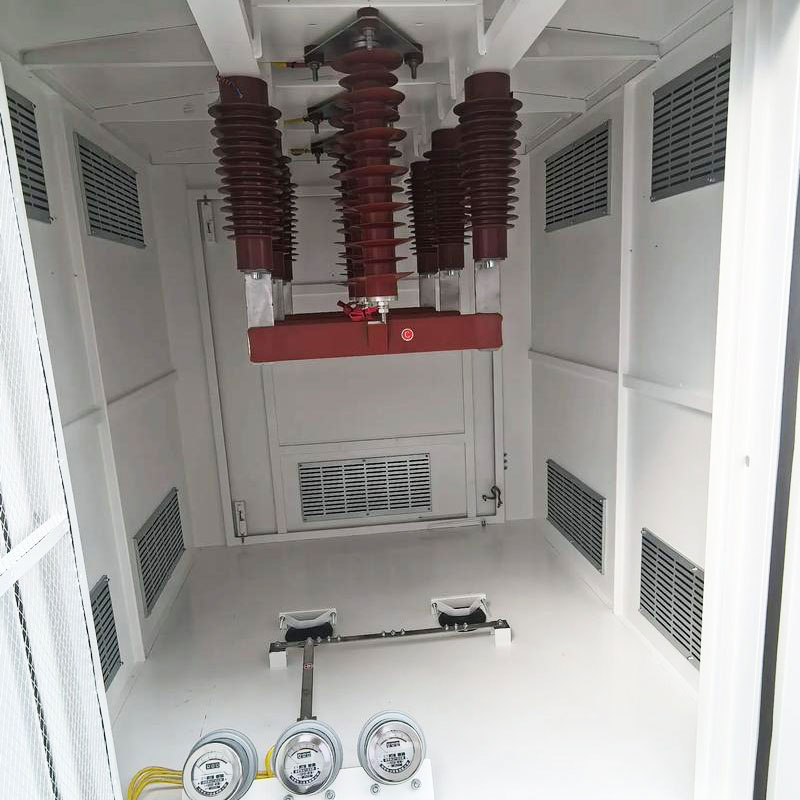

Principe de fonctionnement du produit

Le principe de fonctionnement de l'appareillage de distribution par câble à boîte de jonction électrique 33KV est basé sur l'action de division actuelle des circuits parallèles.

1. Entrée d'alimentation : Les câbles haute tension introduisent l'énergie électrique via les accessoires entrants et alimentent les bornes entrantes des jeux de barres (barres de cuivre) ou des interrupteurs SF6 à l'intérieur du boîtier.

2. Collecte du jeu de barres : L'énergie électrique est collectée sur le jeu de barres triphasé à l'intérieur du boîtier.

3. Sortie de dérivation : plusieurs câbles sortants sont connectés simultanément à la même barre omnibus de phase via des raccords de câbles (type de base) ou sont sortis du côté sortant du commutateur (type de commutateur).

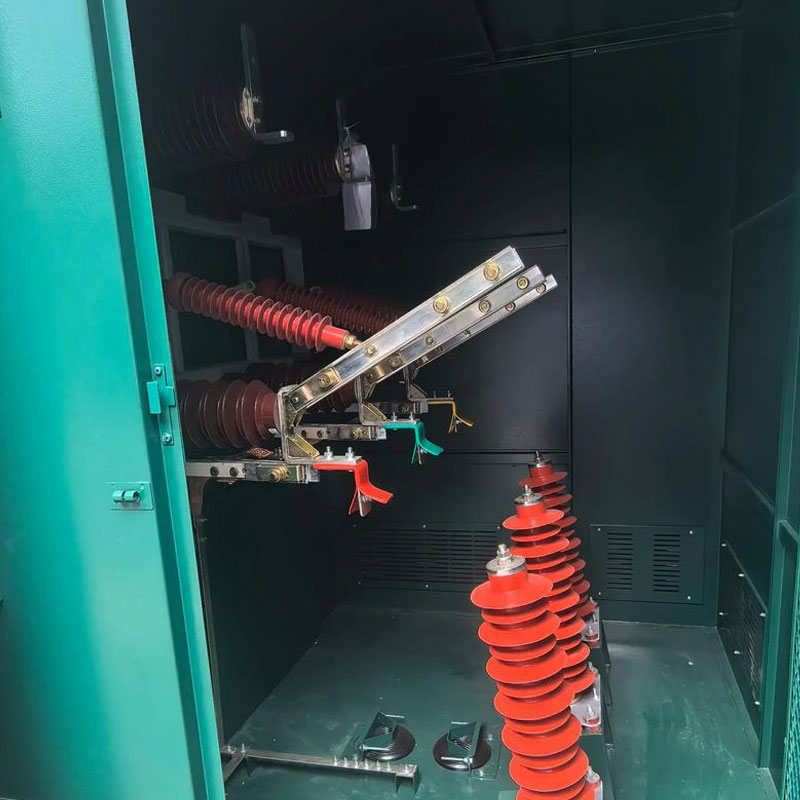

4. Protection et surveillance : Pendant le fonctionnement, le parafoudre supprime les surtensions en temps réel ; L'indicateur de tension et l'indicateur de défaut (en option) sont utilisés pour surveiller l'état du circuit. S'il est équipé d'un interrupteur d'isolation de charge, le circuit peut être déconnecté pendant la maintenance, formant ainsi un point d'isolation clair.

La portée de travail de l'appareillage de distribution par câble à boîte de raccordement électrique 33KV

Le niveau de tension de 33 kV détermine que cet équipement est principalement utilisé dans les grands systèmes de distribution d'énergie :

• Réseaux de distribution de base urbains : en complément du boîtier principal en anneau 33 kV, le boîtier de raccordement électrique 33 KV est couramment utilisé comme nœud de réseau de distribution par câble dans les rues animées et les centres commerciaux, réduisant ainsi l'occupation du sol.
• Entreprises industrielles et minières : dans certaines grandes usines, les utilisateurs peuvent également distribuer l'énergie de la sous-station principale de 33 kV aux sous-stations de chaque atelier via des boîtiers de dérivation de câbles de 33 kV.
• Centrales d'énergie renouvelable :

1. Énergie éolienne : Dans les centrales éoliennes, des boîtes de connexion électriques de 33 KV sont utilisées pour connecter les lignes de collecte de plusieurs éoliennes.
2. Solaire PV : Dans les grandes centrales photovoltaïques, le boîtier de dérivation de câble moyenne tension est utilisé pour connecter le transformateur de type boîtier 33 kV et les lignes entre eux, et pour se connecter à la sous-station élévateur.

• Transports et infrastructures : les boîtiers de dérivation de câbles 33 kV sont également utilisés comme points de transfert et de distribution intermédiaires pour les lignes de câbles longue distance dans les systèmes électriques destinés à la construction d'infrastructures telles que les autoroutes, les tunnels et les aéroports.

Précautions d'utilisation du boîtier de raccordement électrique 33 KV

1. Adaptabilité environnementale :

• À des altitudes supérieures à 1 000 mètres, pensez à réduire la résistance de l'isolation externe ; spécifier une conception de type plateau au fabricant.
• Dans une zone de brouillard salin élevé ou de zone à forte humidité, le boîtier de l'appareillage de distribution par câble à boîte de jonction électrique 33 KV doit être en acier inoxydable 316L et le revêtement du boîtier doit être renforcé par des mesures anticorrosion.

2. Imperméabilisation et prévention de l'immersion : bien que ce boîtier de dérivation de câble ait un niveau de protection élevé, s'il y a une accumulation d'eau dans la tranchée de câble ou la fosse de fondation, les accessoires de câble peuvent être trempés dans l'eau pendant une longue période, ce qui peut entraîner des dysfonctionnements. Il est donc nécessaire d’assurer un drainage fluide.

3. Prévenir les erreurs de fonctionnement : pour l'appareillage de distribution par câble à boîte de jonction électrique 33 KV avec interrupteurs d'isolation de charge, il est nécessaire de confirmer l'état actuel du circuit avant l'opération. veuillez ne pas ouvrir ou fermer le sectionneur lorsqu'il est sous tension, à moins que l'interrupteur ne soit conçu pour déconnecter la charge.

4. Exigences de mise à la terre : le boîtier de l'appareillage de distribution par câble à boîte de jonction électrique 33 KV doit être mis à la terre de manière fiable et la connexion du fil de terre de la couche de blindage du câble doit être correcte et standardisée, ce qui garantit la sécurité du personnel.

5. Prévention de l'humidité : pour l'appareillage de distribution par câble à boîte de jonction électrique isolé dans l'air de 33 KV (barres de cuivre exposées), des dispositifs de chauffage et de déshumidification doivent être installés pour éviter les fuites ou les courts-circuits causés par la condensation.

Comment sélectionner le bon appareillage de distribution par câble ?

Veuillez confirmer les principaux paramètres techniques et configurations suivants lors de la sélection :

1. Tension nominale : La tension nominale de l'appareillage de distribution par câble doit correspondre à la tension nominale du système de 33 KV/35 kV (la tension maximale est de 40,5 kV).

2. Courant nominal : Le courant nominal du jeu de barres principal d'un appareillage de distribution par câble de 33 kV est généralement de 630 A, mais nous devons toujours sélectionner le courant approprié en fonction du courant de charge réel. Si vous avez besoin d'un courant plus élevé, veuillez d'abord communiquer avec le fabricant et personnaliser les produits en fonction de vos besoins.

3. Nombre de circuits : Déterminez la configuration de ligne requise, par exemple une entrée et le nombre de lignes de sortie ou le nombre d'entrées et le nombre de lignes de sortie.

4. Changement requis ou non :

• Pour un branchement de câble pur avec une faible fréquence de fonctionnement : choisissez un boîtier de dérivation de câble basique.
• Pour l'isolation des défauts, l'alimentation du réseau en anneau ou la maintenance des points d'isolation : choisissez un boîtier de dérivation de câble de type interrupteur d'isolation de charge.

5. Méthode d'isolation : il est recommandé d'utiliser un boîtier de dérivation de câble de style européen entièrement isolé et entièrement scellé (en utilisant des connecteurs préfabriqués en caoutchouc de silicone ou EPDM) pour garantir une sécurité élevée et être adapté à une utilisation en extérieur.

6. Matériau de la coque : Il est généralement recommandé d'utiliser des coques de boîtes de dérivation de câbles en acier inoxydable pour une utilisation en extérieur. Pour les zones très corrosives, il faut choisir la coque en acier inoxydable 316.

7. Fonction supplémentaire : Déterminez si une protection paratonnerre, un indicateur de défaut ou une surveillance intelligente (interface DTU/FTU) est requis pour l'automatisation de la distribution.
