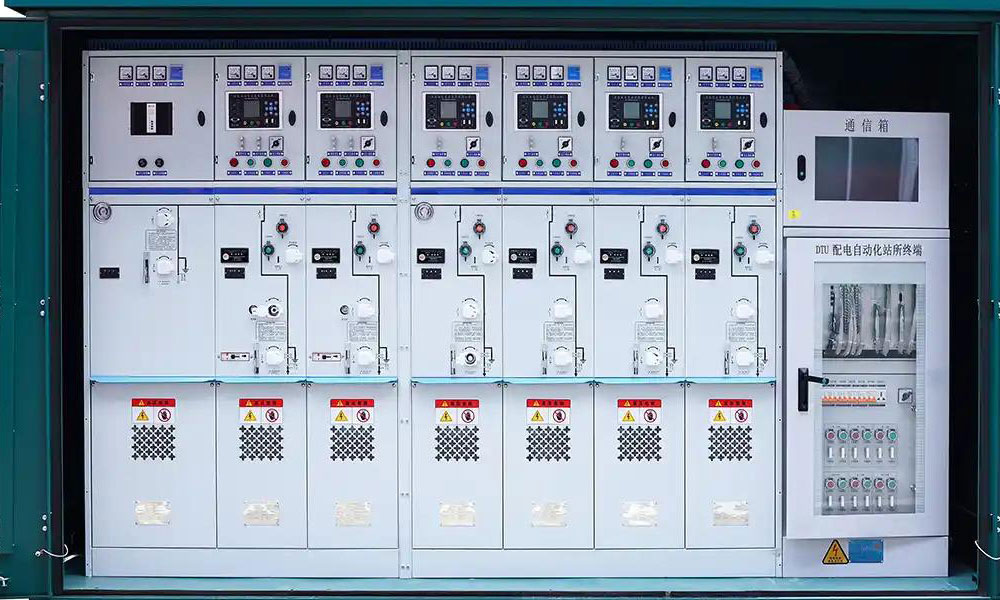

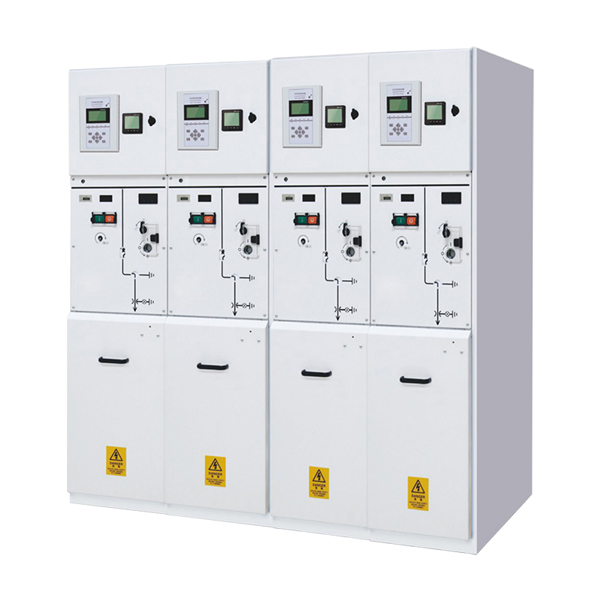

Unité principale en anneau écologique 36KV

Cotenele est un grand fabricant d'unité principale en anneau (RMU) écologique de 36 KV en Chine, et nos RMU moyenne tension ont exporté de nombreux pays et régions d'Europe et d'Amérique. Les unités principales en anneau à isolation gazeuse respectueuses de l'environnement sont sans SF6, adoptent de l'air sec ou du N2 comme milieu isolant et constituent une alternative aux appareillages MT traditionnels isolés au SF₆. Une RMU abrite des appareils de commutation moyenne tension dans une armoire sous enveloppe métallique, principalement pour commuter les courants de charge, interrompre les courants de court-circuit et les courants de transformateur à vide. Ces appareillages moyenne tension et unités principales en anneau que nous produisons sont conformes aux normes internationales pertinentes, telles que : série CEI 62271, règlement UE sur les gaz F (UE) 2024/573, série IEEE/ANSI C37.20, normes UL/NEMA.

Qu'est-ce qu'une unité principale en anneau (RMU) écologique de 36 KV ?

Une unité principale en anneau à isolation gazeuse respectueuse de l'environnement de 36 kV est un ensemble d'appareillage de distribution moyenne tension avec une tension nominale de 36 kV, utilisant un gaz respectueux de l'environnement (en remplacement du SF₆) comme moyen isolant, une technologie d'interruption sous vide pour la coupure de courant et avec toutes les pièces sous tension et éléments de commutation haute tension hermétiquement scellés à l'intérieur d'un réservoir de gaz en acier inoxydable.

Principales caractéristiques :

1. Tension nominale : 36 kV (couvre également 24 kV, 40,5 kV, etc., par exemple XGN-24/36)

2. Milieu isolant : air sec, air propre, azote ou mélanges gazeux à faible PRG tels que C4/CO₂ ou C5/CO₂

3. Méthode d'extinction d'arc : ampoule à vide

4. Construction : réservoir de gaz en acier inoxydable entièrement scellé ; indice de protection jusqu'à IP67

5. Normes de conception : conformes aux normes CEI et GB/T

6. Contrairement aux appareillages isolés au gaz SF₆ traditionnels, la version respectueuse de l'environnement conserve tous les avantages des appareillages isolés au gaz (GIS) : structure compacte, fonctionnement sans entretien, forte adaptabilité environnementale, tout en éliminant complètement le gaz SF₆ à PRP élevé.

Champ d'application :

L'unité principale en anneau à isolation gazeuse respectueuse de l'environnement de 36 kV est principalement utilisée dans les scénarios de système de distribution d'énergie secondaire moyenne tension et d'alimentation électrique des terminaux.

1. Réseaux de distribution urbains :

Cette unité principale en anneau à isolation gazeuse respectueuse de l'environnement est principalement utilisée dans les scénarios de réseau en anneau de réseau de distribution urbain, les stations de commutation et les boîtes de distribution par câble.

2. Production d’énergie renouvelable :

• Parcs éoliens : La RMU 36 kV respectueuse de l'environnement est particulièrement adaptée aux parcs éoliens offshore et terrestres. Il s'agit d'un point de connexion très important entre les éoliennes et le réseau électrique. Il garantira une transmission d'énergie sûre et efficace et pourra résister à une salinité élevée, une humidité élevée et des environnements marins difficiles.
• Centrales photovoltaïques (PV) : La RMU à isolation gazeuse respectueuse de l'environnement de 36 kV sert d'interface entre le générateur photovoltaïque et le réseau, fournissant des fonctions de commutation et de protection, isolant le générateur photovoltaïque pour la maintenance ou le dépannage et gérant le flux de courant du générateur vers le réseau.

3. Applications industrielles et commerciales :

La RMU à isolation gazeuse respectueuse de l'environnement de 36 kV convient parfaitement aux entreprises industrielles, à l'industrie légère, à la pétrochimie, aux centres de données, aux grandes mines, aux aéroports, aux chemins de fer, aux quartiers commerciaux, aux immeubles de grande hauteur et à d'autres sous-stations et sites de distribution d'énergie.

4. Infrastructures de transport :

Cette RMU respectueuse de l'environnement peut résister à des conditions difficiles telles que les vibrations, la corrosion et l'humidité, ce qui peut garantir une alimentation électrique sûre et stable des infrastructures de transport. Par conséquent, il est couramment utilisé dans les systèmes d’alimentation électrique des autoroutes, des métros, des transports ferroviaires et des sous-stations d’enveloppe.

5. Applications environnementales spéciales :

Tous les composants moyenne tension de cette unité principale en anneau écologique de 36 kV sont scellés dans un boîtier métallique rempli de gaz isolant et leurs performances ne sont pas affectées par des facteurs environnementaux externes. Particulièrement adapté aux environnements de haute altitude, de froid intense, d’humidité et de pollution, il est largement utilisé dans des scénarios d’utilisation difficiles tels que les zones de haute altitude et les parcs éoliens offshore.

Les principaux avantages du produit :

1. Respectueux de l'environnement : Cette unité principale à anneau isolé au gaz de 36 kV, respectueuse de l'environnement, utilise un mélange gazeux d'air sec, de N2 ou d'émissions de gaz de chambre à basse température pour éliminer les émissions de gaz à effet de serre d'hexafluorure de soufre et favoriser la recyclabilité tout au long de son cycle de vie.

2. Sûr et fiable : cette unité principale en anneau respectueuse de l'environnement peut résister à une pression nulle (même à pression atmosphérique) et est équipée d'un réservoir de stockage en acier inoxydable IP67 entièrement scellé, qui n'est pas affecté par l'humidité, le brouillard salin et la pollution.

3. Compact et modulaire : cette unité principale en anneau respectueuse de l'environnement est de taille très compacte, avec une largeur de réservoir de stockage unique aussi basse que 420 millimètres et des côtés/dessus extensibles pour des mises à niveau faciles du réseau.

4. Sans entretien : les composants centraux de cette unité principale en anneau moyenne tension ne nécessitent pas d'entretien régulier ; Une faible résistance de circuit peut réduire les pertes d'énergie et les coûts d'exploitation.

5. Intelligent : cette unité principale à anneau isolé au gaz écologique de 36 kV prend en charge la surveillance à distance, l'intégration SCADA, les capteurs IoT et la maintenance prédictive basée sur l'intelligence artificielle.

6. Forte adaptabilité environnementale : cette unité principale en anneau respectueuse de l'environnement peut fonctionner de manière stable dans une plage de température de -40 °C à +50 °C, peut fonctionner dans des environnements jusqu'à 3 000 mètres au-dessus du niveau de la mer et peut fonctionner normalement dans des environnements côtiers ou marins difficiles.

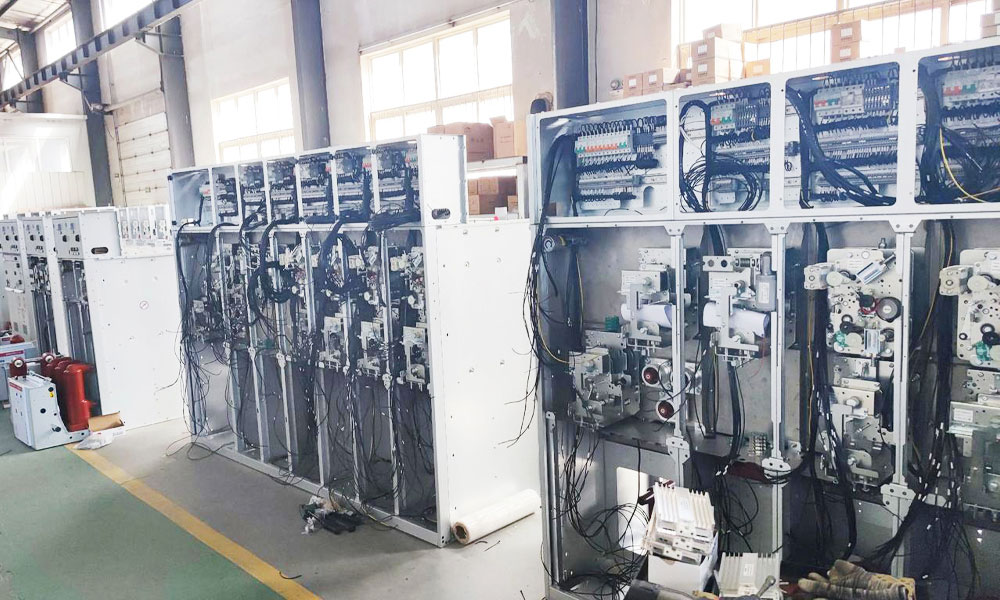

Notre Atelier

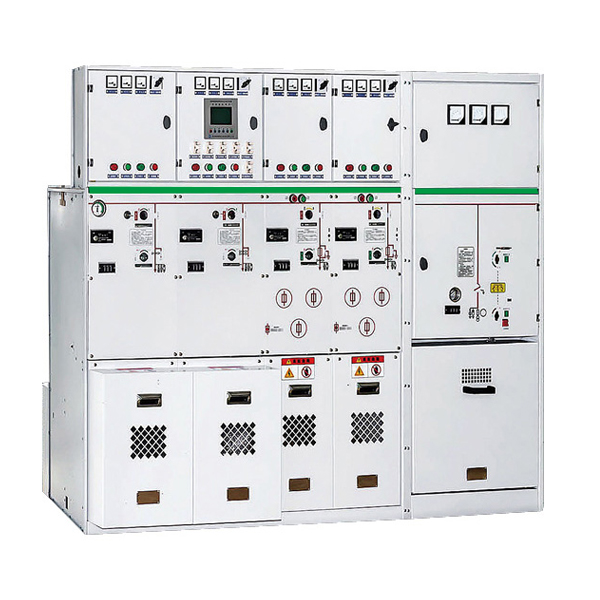

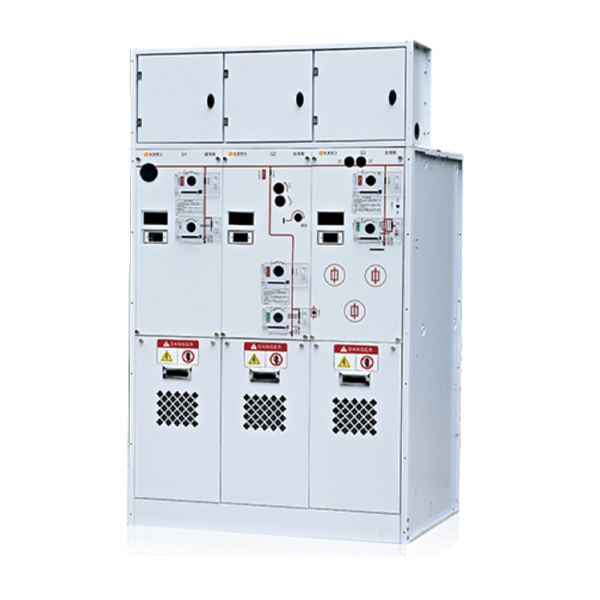

Classification pour l'unité principale en anneau respectueuse de l'environnement

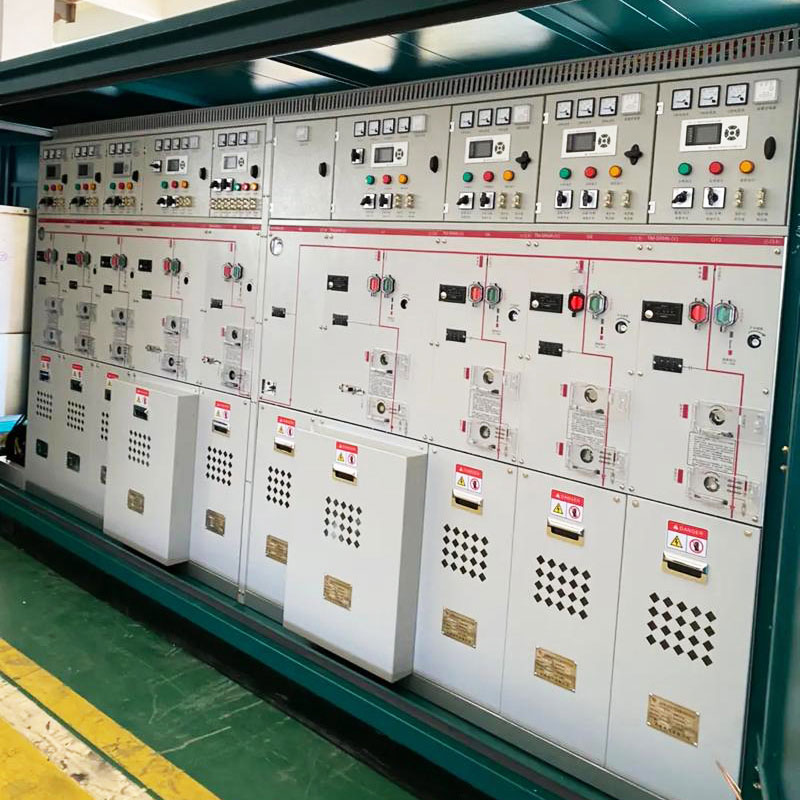

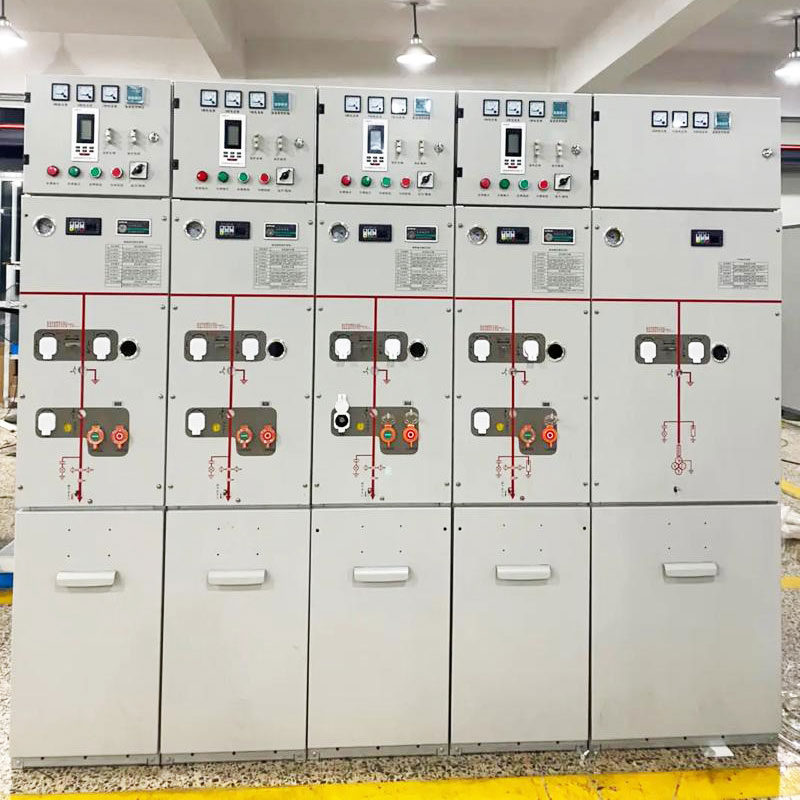

Expositions de produits
