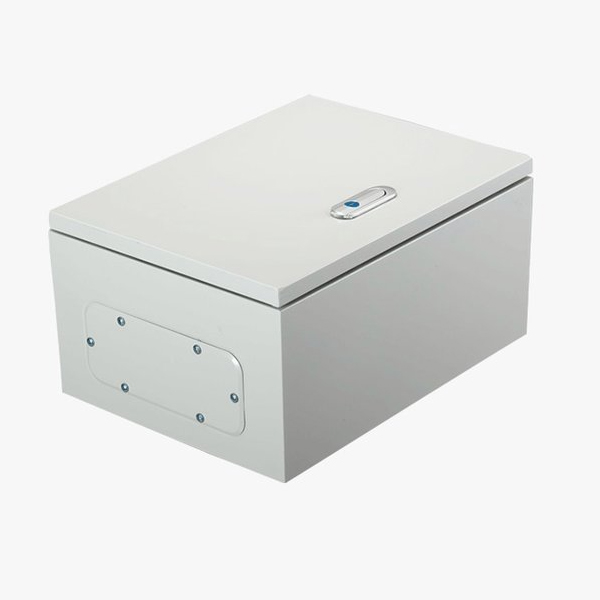

Boîte de distribution basse tension

Avec le développement de la technologie électrique, les coffrets de distribution basse tension évoluent de plus en plus vers l'intelligence, la modularité, la miniaturisation et la haute efficacité énergétique. Le coffret de distribution basse tension produit par Cotenele répond pleinement aux avantages des produits ci-dessus. Les coffrets de distribution basse tension que nous produisons sont principalement utilisés dans les bâtiments résidentiels, les bâtiments commerciaux, les installations industrielles, les infrastructures et les domaines des énergies renouvelables. Le boîtier de distribution basse tension cotenele est de qualité fiable, de structure robuste, de taille compacte et de haute sécurité, et a longtemps été salué par un grand nombre d'utilisateurs.

Qu'est-ce qu'un coffret de distribution basse tension ?

Un boîtier de distribution basse tension est le dispositif de distribution d'énergie terminal d'un système de distribution d'énergie. Le boîtier de distribution basse tension peut recevoir l'énergie d'un équipement de distribution en amont tel qu'un appareillage de commutation basse tension ou une sous-station et distribue l'énergie en toute sécurité aux charges à proximité, tout en assurant également la protection, la surveillance et le contrôle des circuits et équipements concernés. Ici, « basse tension » fait généralement référence aux systèmes avec une tension alternative de 380 V ou 220 V.

Ses principales fonctions peuvent être résumées en quatre points :

1. Distribution d'énergie : distribuez en toute sécurité une alimentation à entrée unique dans plusieurs circuits de dérivation via des commutateurs tels que des disjoncteurs dans le boîtier de distribution basse tension.

2. Protection des circuits : les disjoncteurs ou autres interrupteurs installés dans les boîtes de distribution basse tension déconnectent automatiquement le circuit en cas de surcharge, de court-circuit, de fuite ou d'autres situations sur la ligne de charge, protégeant ainsi l'équipement en aval et la sécurité personnelle.

3. Contrôle et fonctionnement : l'installation d'un boîtier de distribution basse tension peut contrôler et faire fonctionner les circuits en aval de manière plus centralisée et plus pratique.

4. Surveillance et mesure : les instruments intégrés au boîtier de distribution basse tension peuvent afficher la tension, le courant et d'autres paramètres de fonctionnement, et les instruments associés peuvent également mesurer la consommation d'énergie.

Structure principale et composants de base

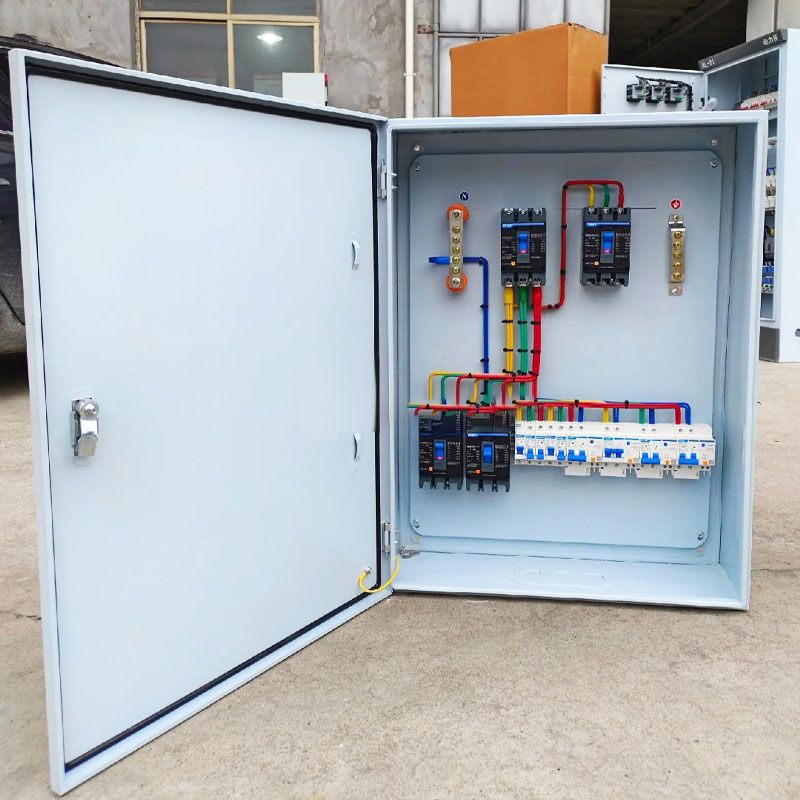

Une boîte de distribution se compose du boîtier et des composants électriques internes.

Le boîtier protège les composants internes et offre la protection nécessaire contre la poussière et l'humidité. Il est généralement fabriqué en métal (par exemple en acier) et utilise également d'autres matériaux isolants. En fonction de l'environnement d'installation, les boîtiers ont différents indices de protection contre la pénétration (IP).

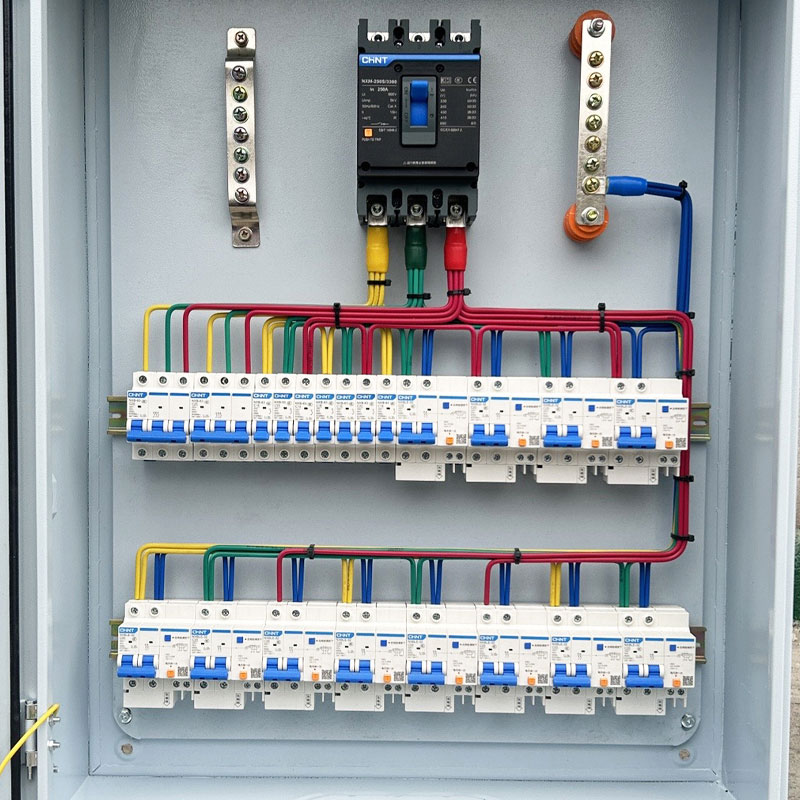

Les composants principaux remplissent les fonctions électriques :

Classification des coffrets de distribution basse tension

Les coffrets de distribution basse tension peuvent être classés de plusieurs manières :

1. Par fonction principale (la plus courante)

2. Par méthode de montage

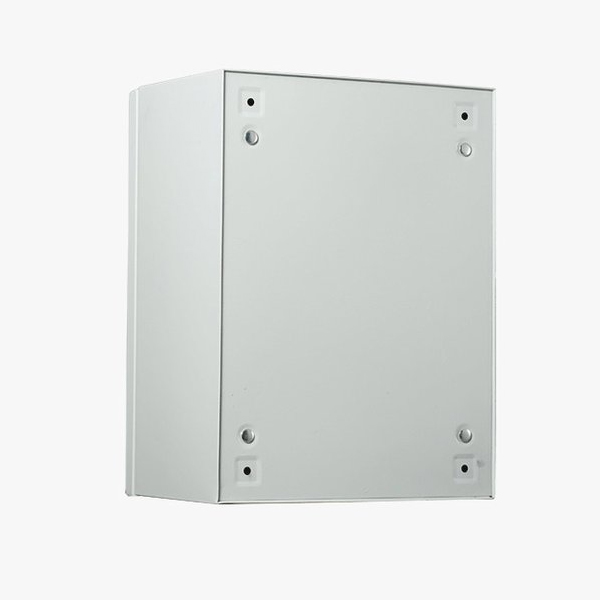

• Mural :Compact, adapté aux bâtiments résidentiels/commerciaux, occupe peu d'espace.
• Au sol (autoportant) : Conçu pour les environnements industriels, peut supporter des charges plus importantes, entretien facile.
• Encastré (encastré) : Encastré dans les murs, esthétique, peu encombrant (courant dans les maisons).
• Type extérieur : indice IP plus élevé (par exemple IP54), résistant à la pluie, à la poussière et à la corrosion.

3. Par type de construction

• Panneau fixe (type ouvert) :Protégé uniquement en façade ; les pièces sous tension peuvent être accessibles depuis les côtés/arrière. Faible indice de protection, utilisé là où les exigences sont minimes.
• Fermé (type fermé) : Ce boîtier de distribution basse tension est fermé de tous les côtés à l'exception de la surface d'installation, et ses performances de sécurité et de protection sont relativement élevées.
• Type de tiroir : L'unité fonctionnelle de ce boîtier de distribution basse tension est un tiroir amovible, qui présente les avantages d'une bonne interchangeabilité et d'une grande fiabilité, et est plus adapté aux occasions avec des exigences de continuité élevées.
• Type modulaire : La structure interne de ce type de boîte de distribution adopte une modularisation standard, qui peut réduire et étendre les fonctions de manière flexible.

4. Par hiérarchie dans le système électrique

• Équipement de distribution primaire : Ce type de boîtier de distribution basse tension peut être directement connecté aux transformateurs et distribuer l'énergie à différents emplacements en aval ; La valeur nominale et la capacité des transformateurs doivent également être relativement élevées.
• Équipement de distribution secondaire : distribue l'énergie de l'amont aux charges locales, assurant la protection, la surveillance et le contrôle.
• Équipement de distribution finale : Situé loin de la source d'alimentation ; unités décentralisées de petite capacité au service directement des utilisateurs finaux.

Comment choisir un coffret de distribution basse tension adapté ?

Le choix d'un boîtier de distribution approprié peut améliorer l'efficacité économique et la sécurité.

1. Tout d'abord, il est nécessaire de clarifier les exigences d'application et les exigences de charge

• Caractéristiques de la charge : Deuxièmement, il est nécessaire de clarifier la puissance, la tension (220 V/380 V) et le courant de tous les appareils. Portez une attention particulière aux courants d'appel du moteur (5 à 7 × courant nominal).
• Expansion future : réservez 10 à 20 % de capacité et de circuits disponibles pour de futurs ajouts.

2. Faire correspondre les paramètres clés

• Tension nominale : doit correspondre à la tension du système (par exemple, 380 V/220 V).
• Courant nominal : la valeur nominale du jeu de barres principal et du disjoncteur entrant doit être ≥ courant de fonctionnement total de toutes les charges.
• Pouvoir de coupure en court-circuit (Icu) : le paramètre de sécurité le plus important. Doit être supérieur au courant de court-circuit présumé au point d'installation ; sinon l'appareil pourrait être détruit ou provoquer un incendie.

3. Déterminez l'indice IP requis

• Choisissez le code IP approprié en fonction de l'humidité, de la poussière, des gaz corrosifs, etc. Par exemple, IP30 pour les environnements intérieurs secs ; IP54 ou supérieur pour les endroits extérieurs ou poussiéreux/humides.

4. Tenez compte des matériaux et de la fabrication

• Boîtier : l'épaisseur de l'acier doit être suffisante (par exemple, cadre principal ≥2,0 mm) pour la résistance mécanique.
• Conducteurs : utilisez du cuivre T2 de haute qualité pour les jeux de barres principaux ; évitez l’aluminium ou le cuivre de qualité inférieure.
• Marque et qualité : choisir des fabricants et des marques réputés peut garantir la qualité et réduire les coûts de maintenance après-vente. Il est nécessaire de vérifier si le produit possède une certification CCC et des rapports d'inspection de type valides.

Notre usine

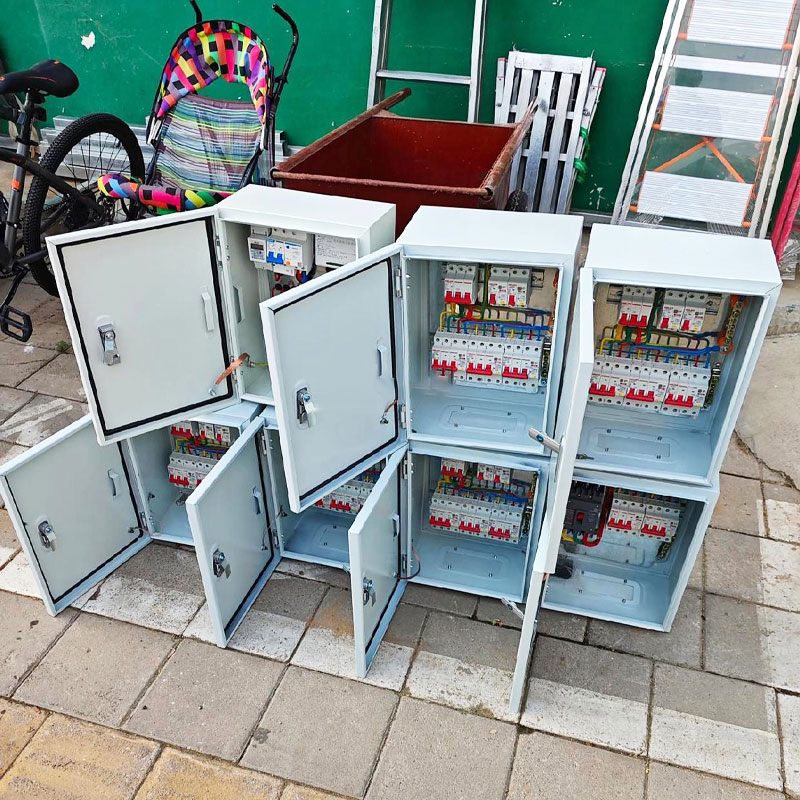

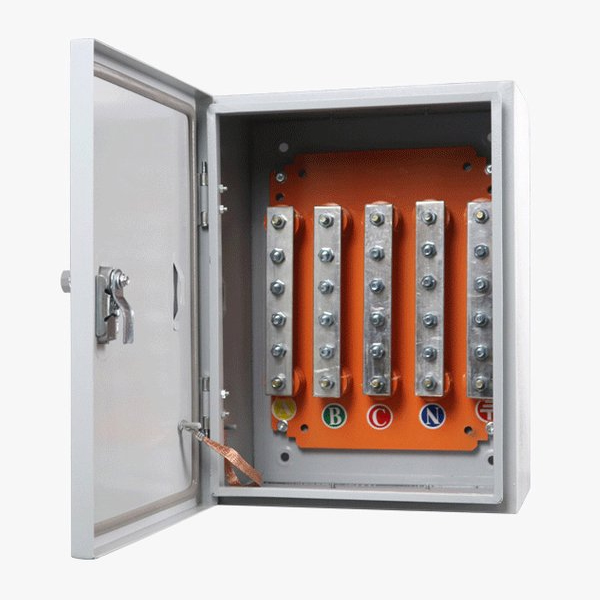

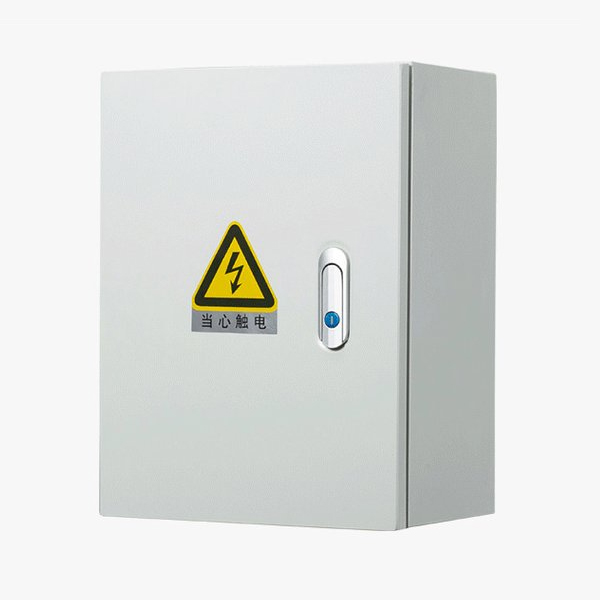

Exposition de produits :
