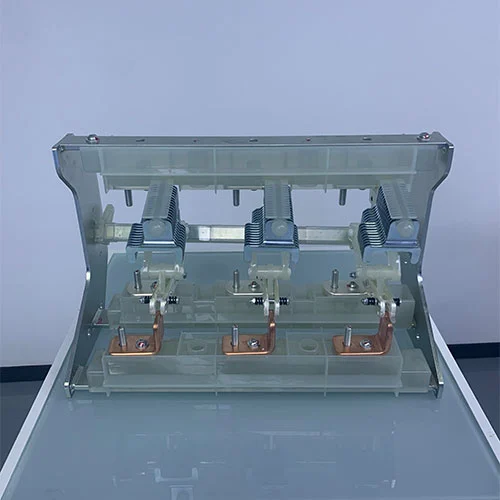

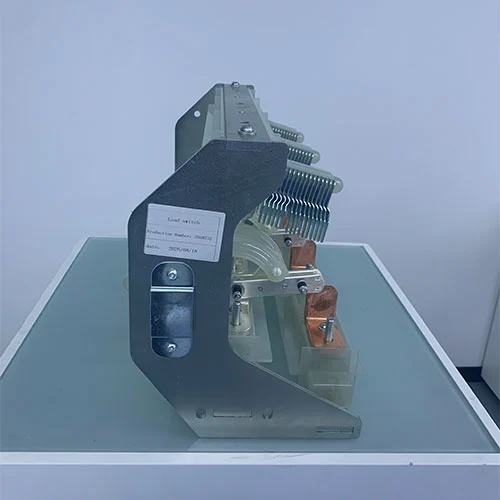

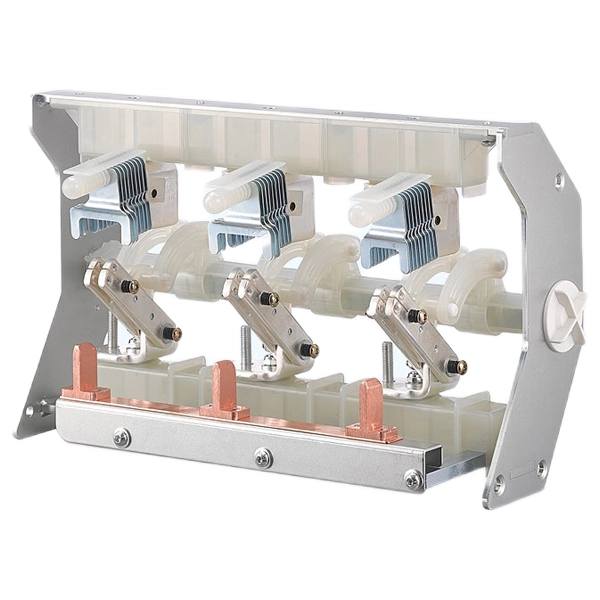

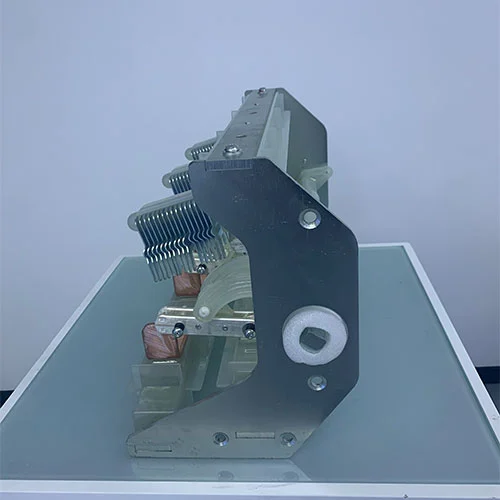

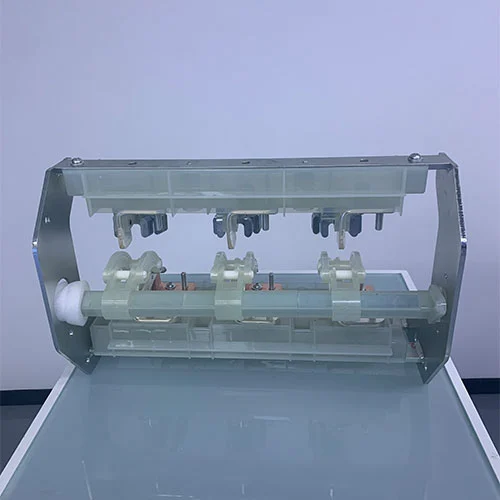

Interrupteur de coupure de charge 11KV pour unité principale à anneau moyenne tension
L'interrupteur-sectionneur de charge 11KV série KDK-12D/800-20 pour unité principale à anneau moyenne tension est un produit important de la société Cotenele. Cet interrupteur-sectionneur est conforme aux exigences des normes et spécifications pertinentes telles que GB3804-2017 « Commutateurs de charge CA haute tension 3,6 kV ~ 40,5 kV », GB16926-2009 « Commutateurs de charge haute tension CA - un appareil à combinaison de fusibles », et GB/T1985-2023 « Commutateurs d'isolement CA haute tension et commutateurs de mise à la terre ». Le courant de tenue à court terme du circuit principal doit atteindre 20 kA (4 s) et 25 kA (3 s), et la durée de vie mécanique de l'interrupteur de charge doit être 5 000 fois. Le courant de tenue à court terme du commutateur de mise à la terre atteint 20 kA (4 s) et la durée de vie mécanique est de 3 000 fois.
L'interrupteur-sectionneur de charge 11 kV pour unité principale en anneau moyenne tension est un composant essentiel conçu pour le contrôle sûr du flux d'énergie électrique. Situé entre le sectionneur et le disjoncteur, il est idéal pour les réseaux en anneau de sectionnement de charge de type C et peut être utilisé avec des fusibles moyenne tension dans les réseaux en anneau de type F pour garantir une protection et un fonctionnement fiables.
Ce commutateur prend en charge les systèmes de 6 kV à 40,5 kV et convient aux réseaux de distribution industriels, municipaux, d'énergie renouvelable et commerciaux.
Modèle et significations
| KD | K | 12 | D | 800 | 20 |
| Entreprise code |
Interrupteur-sectionneur | Noté tension |
Type de mise à la terre | Noté actuel |
Courant de tenue de courte durée nominal |
Applications du produit
L'interrupteur-sectionneur de charge 11KV pour l'unité principale en anneau moyenne tension est le composant principal des unités principales en anneau. Ces unités telles que HXGN15-12, HXGN15-40.5 sont largement déployées dans les systèmes de distribution d'énergie secondaire. Les principales applications de l'unité principale en anneau comprennent :
Protection du transformateur :Commutation et protection des transformateurs de distribution (généralement jusqu'à 1 250/1 600 kVA) de manière compacte et économique.
Commutation de boucle de câble :Créez et gérez une connexion réseau circulaire qui isole les segments de câbles pour la maintenance sans interrompre l'alimentation électrique de l'ensemble de la boucle.
Centres électriques industriels et commerciaux :Servir de point de commutation et de protection principal pour les entrées électriques dans les usines, les complexes d'appartements et les bâtiments commerciaux.
Caractéristiques du produit
Les interrupteurs-sectionneurs sont définis par un ensemble de caractéristiques de conception et de fonctionnalité distinctes :
Gestion du courant de charge
Possède un système d'extinction d'arc dédié (qui peut être à base d'air, de gaz, de vide ou de SF6) qui permet la fermeture et l'ouverture en toute sécurité des courants de charge normaux et des courants de surcharge spécifiés.
Manque de capacité de coupure de court-circuit
Conçu intrinsèquement pour ne pas interrompre les courants de défaut de court-circuit. Cette fonction critique est réalisée par un fusible associé.
Isolation de rupture visible
La construction de l'interrupteur-sectionneur présente un espace d'isolation visible et sans ambiguïté lorsqu'il est en position ouverte, ce qui peut garantir la sécurité du personnel de maintenance travaillant sur le circuit en aval.
Divers supports d'extinction d'arc
Pour répondre aux différentes exigences environnementales et besoins de performances, l'interrupteur-sectionneur peut fournir diverses technologies, telles que le type à air ou à souffleur qui utilise de l'air comprimé pour éteindre l'arc et le type à vide qui utilise une ampoule à vide pour une extinction supérieure de l'arc dans une chambre scellée.
Type de gaz SF6
Utilise du gaz hexafluorure de soufre pour d’excellentes propriétés d’isolation et d’extinction de l’arc.
Conception compacte et intégrée :Sa structure permet un faible encombrement, en particulier lorsqu'elle est combinée avec des fusibles en une seule unité fonctionnelle au sein d'un boîtier RMU.
Avantages du produit
Dans les unités principales en anneau moyenne tension (RMS), les interrupteurs-sectionneurs sont généralement utilisés en combinaison avec des fusibles. Dans cette application typique, l'interrupteur-sectionneur de 11 kV pour unité principale en anneau moyenne tension offre des avantages significatifs par rapport à l'utilisation de disjoncteurs :
Efficacité économique significative
La combinaison « interrupteur de charge + fusible » est une solution très rentable pour la protection des transformateurs de distribution standard, leurs coûts de fabrication et d'installation sont nettement inférieurs à ceux d'une RMU basée sur un disjoncteur, et ils peuvent permettre des économies substantielles dans les budgets de projet sans compromettre les fonctionnalités de base.
Caractéristiques de protection supérieures
La rapidité d'intervention est essentielle pour éviter l'éventualité d'un défaut interne du transformateur, comme une rupture de cuve. Un fusible moyenne tension peut éliminer un défaut dans les 10 premières millisecondes, ce qui est souvent plus rapide que le temps de fonctionnement d'un disjoncteur (généralement environ 60 ms). Cette vitesse de réponse améliore la protection du transformateur. De plus, cette combinaison d'interrupteur-sectionneur et de fusible simplifie la coordination dans les réseaux en anneau, et la coordination à partir des disjoncteurs peut être difficile à réaliser.
Paramètres techniques
| SN | Contenu | Unité | Technique Poramètre |
| 1 | Fréquence nominale | Hz | 50 |
| 2 | Courant nominal | A | 800 |
| 3 | Courte durée nominale avec et courant | KA | 20/25 |
| 4 | Durée nominale de court-circuit | S | 4 |
| 5 | Courant nominal de fermeture de court-circuit | KA | 50 |

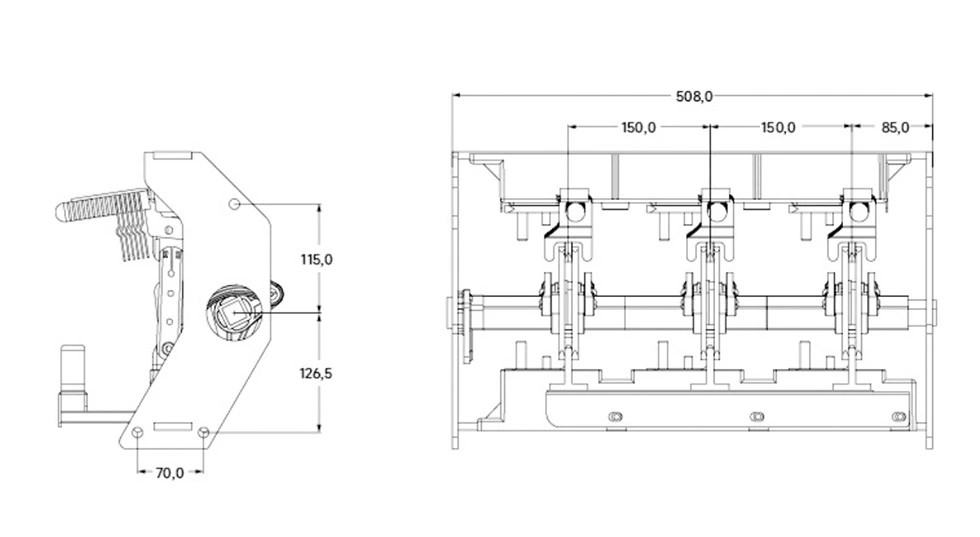

Apparence et dimensions
FAQ
Q1 : Qu'est-ce qu'un interrupteur-sectionneur de charge 11 kV pour l'unité principale en anneau moyenne tension ?
R : L'interrupteur-sectionneur de charge 11 kV pour l'unité principale en anneau moyenne tension est un dispositif de commutation de base dans un système de distribution d'énergie moyenne tension. Il est utilisé pour connecter ou déconnecter en toute sécurité des charges de courant et est généralement installé dans une unité principale en anneau (RMU). Situé entre un simple sectionneur et un disjoncteur complexe, il peut supporter les charges normales et les courants de surcharge, mais il ne peut pas interrompre directement les courants de défaut de court-circuit. La protection contre les courts-circuits est généralement assurée par des fusibles ou des disjoncteurs.
Q2 : Quel est votre délai de livraison habituel ?
R : Cela dépend de la quantité spécifique de votre commande, généralement dans les 15 jours ouvrables. Si vos besoins de commande sont urgents, nous pouvons en discuter.
Q3 : Quel mode de paiement êtes-vous prêt à accepter ?
R : Notre méthode de paiement habituelle est un acompte de 30 %, les 70 % restants étant payés intégralement avant expédition. Nous citons généralement sur la base de la méthode EXW. Si vous avez d'autres exigences, nous pouvons également communiquer.
Q4 : Pouvez-vous garantir que les marchandises ne seront pas endommagées pendant le transport maritime longue distance ?
R : En général, nous utiliserons un emballage professionnel pour garantir la « résistance aux chocs » et une assurance de transport pour fournir un « filet de sécurité ».
À propos de l'emballage : toutes nos cargaisons seront emballées dans un « emballage standard d'exportation digne de la mer », ces méthodes d'emballage telles que l'utilisation de mousse épaissie/colonne à bulles à l'intérieur de la boîte d'emballage, en utilisant des boîtes en carton ondulé/étagères en bois/palettes de haute qualité de qualité exportation à l'extérieur du colis. Ces méthodes d'emballage ont fait l'objet de tests à long terme et d'une vérification pratique du transport, et peuvent faire face efficacement aux chocs normaux, à la pression d'empilage et aux environnements humides pendant le transport maritime.
Concernant l'assurance : Bien que nos emballages puissent minimiser au maximum le risque de dommages, en raison de la longue chaîne de transport international, il existe certains facteurs imprévisibles (tels que des conditions météorologiques extrêmes, une manipulation brutale, etc.). Afin de protéger à 100 % vos marchandises, nous vous recommandons fortement de souscrire une assurance transport de marchandises, ou nous pouvons agir en votre nom. Une fois les dommages causés par le transport survenus, vous pouvez demander une indemnisation à la compagnie d'assurance sur la base des documents d'assurance, ce qui est actuellement la pratique la plus courante dans le commerce international.

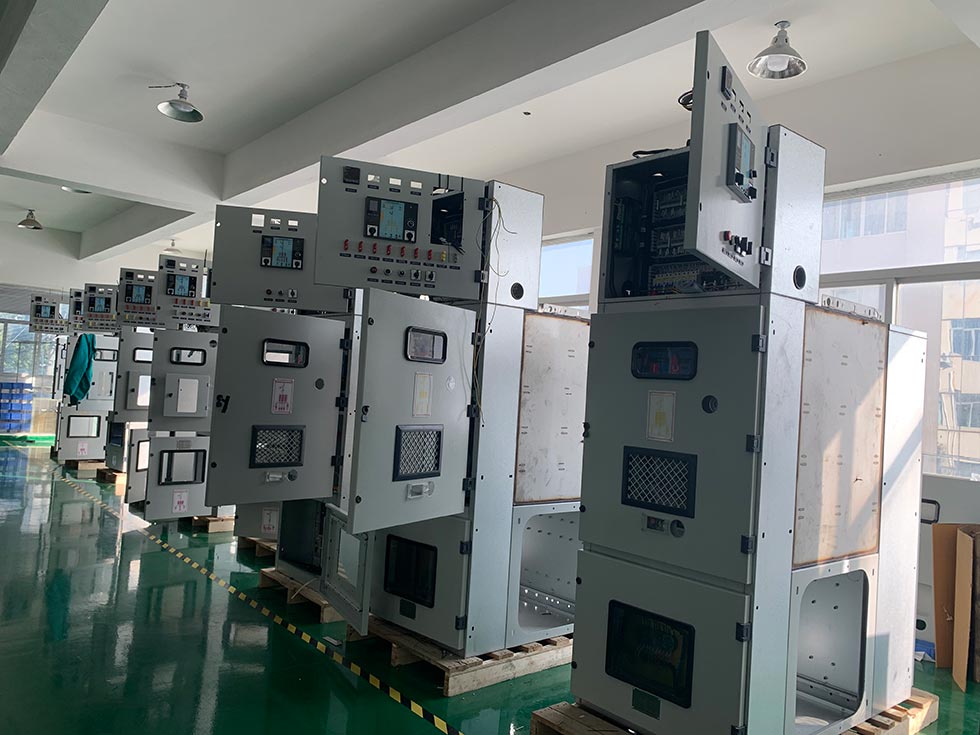

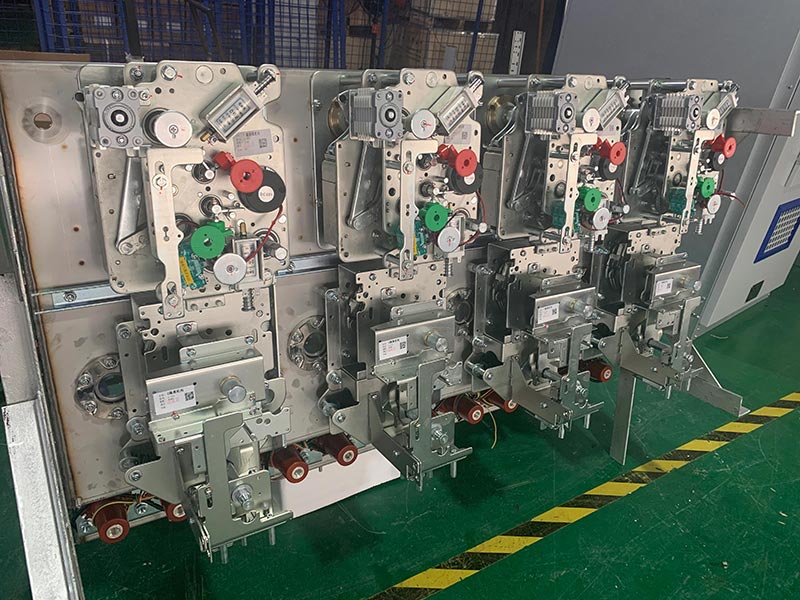

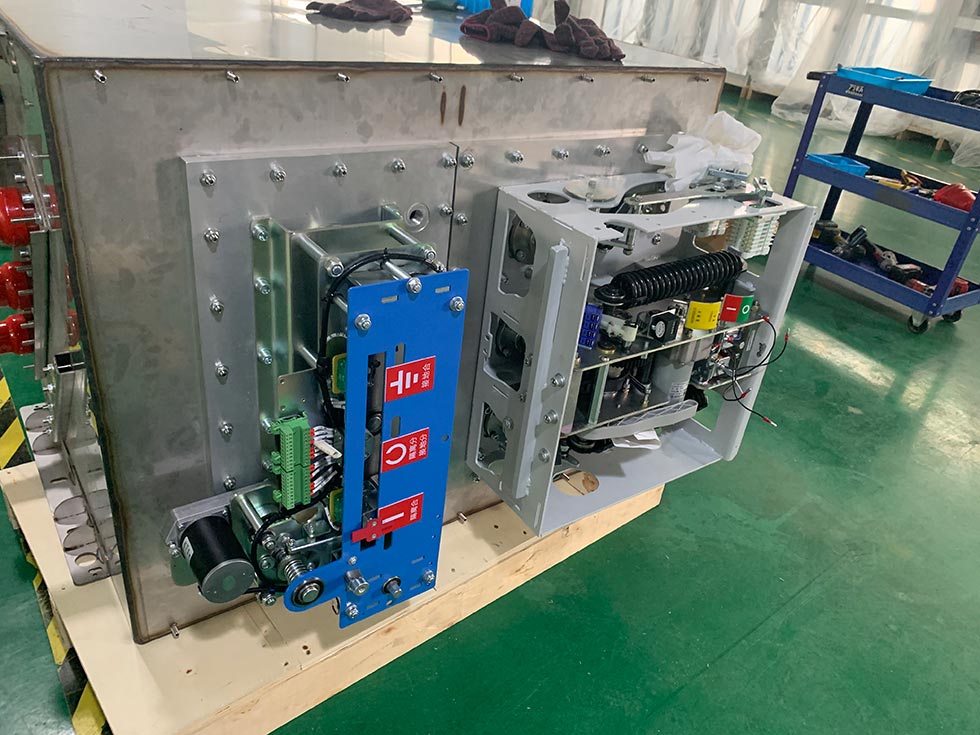

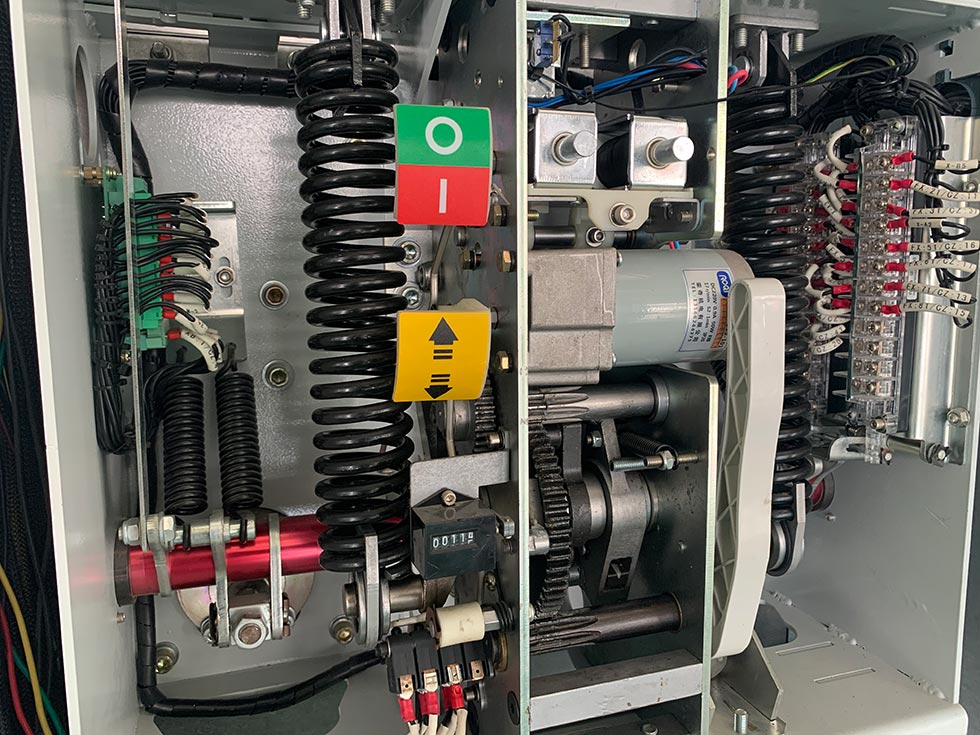

Notre Atelier
Notre engagement service après-vente
1. Support technique et formation gratuite
Nous fournissons un guidage vidéo en ligne à distance et une formation gratuite pour votre personnel technique. Tout entretien est gratuit au cours de la première année d’exploitation. Après un an, les services de maintenance payants restent disponibles.
2. Réponse rapide
Vos demandes sont importantes pour nous. Nous vous répondrons par e-mail ou par téléphone dans un délai d'une heure pour garantir que vos besoins soient satisfaits rapidement.
3. Consultation à vie
Nous offrons des services de consultation continus pendant toute la durée de vie de votre équipement. Notre équipe est toujours prête à répondre à toutes vos questions.
