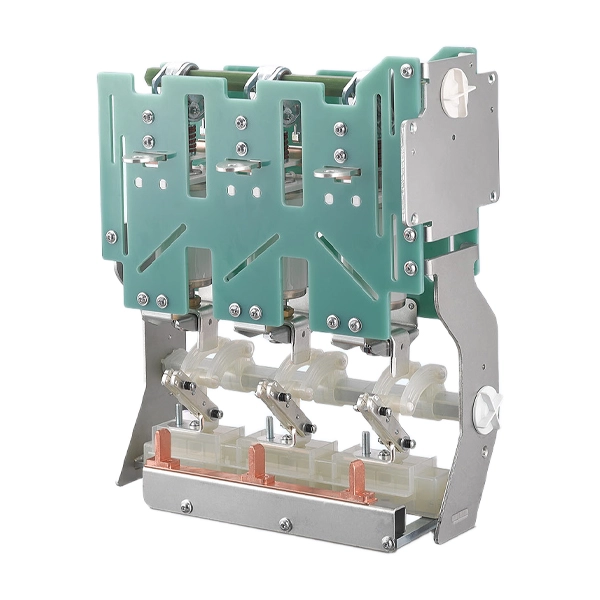

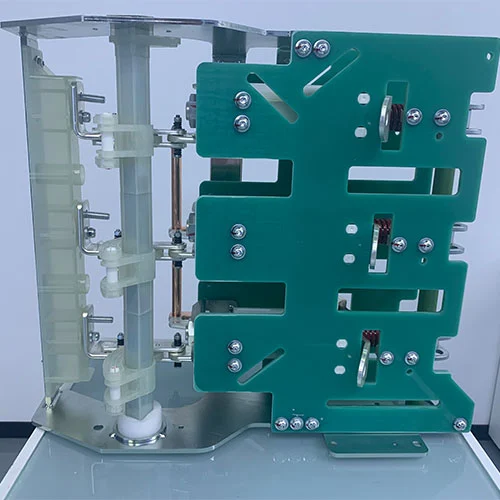

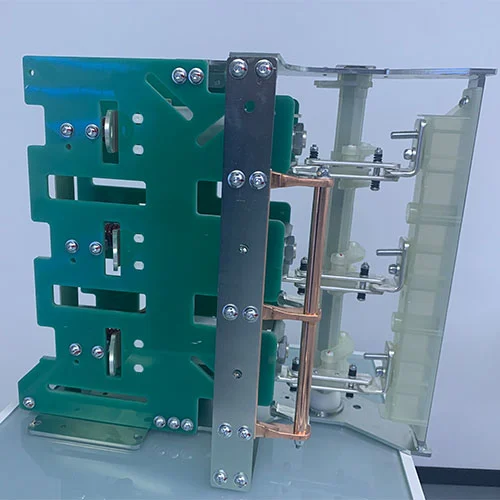

Disjoncteur à vide moyenne tension 22KV avec sectionneur

La stabilité d'un appareillage dépend d'un système de protection et de commutation robuste. Ses composants principaux, par exemple le disjoncteur à vide moyenne tension 22KV avec sectionneur, constituent la première barrière de protection contre les défauts électriques, ce qui peut éviter des pannes à grande échelle et des coûts d'arrêt élevés. L'objectif de conception des disjoncteurs à vide est de couper les courants de défaut, tandis que les interrupteurs d'isolement fournissent un moyen visible d'isoler les circuits pour la maintenance. Ils offrent à la fois la sécurité et la fiabilité des appareillages du réseau de distribution d'énergie, répondent aux exigences de la conception électrique moderne et mettent l'accent sur le respect de l'environnement, la durabilité et une maintenance réduite.

Modèle de produit

Qu'est-ce qu'un disjoncteur à vide (VCB) ?

Un disjoncteur à vide est un composant essentiel de l'appareillage moyenne tension, qui interrompt le courant en utilisant le vide comme moyen d'extinction de l'arc. Lorsque les contacts du disjoncteur à vide se séparent en raison d'un défaut, un arc se forme à partir de vapeur métallique ionisée. Dans l'espace sous vide, cet arc s'éteint presque instantanément lorsque les vapeurs métalliques se condensent sur les contacts, empêchant ainsi leur réallumage.

Composants clés :

Ampoule à vide :un récipient cylindrique sous vide scellé contenant des contacts fixes et des contacts mobiles.

Mécanisme de fonctionnement :Implémenter la fonction de fermeture et de déconnexion des contacts. Les types incluent les types manuels et électriques.

Actionneurs et bielles :transmettre le mouvement généré par le mécanisme de commande du disjoncteur à vide aux contacts.

Avantages :

Fonction d'extinction d'arc efficace :Réalisez rapidement une isolation des défauts avec une consommation d’énergie extrêmement faible.

Le coût de maintenance est très faible :Le disjoncteur à vide ne nécessite aucun ajout de matériau isolant ou de gaz.

Respectueux de l'environnement :Le disjoncteur à vide est différent des disjoncteurs à hexafluorure de soufre, les disjoncteurs à vide ne produisent aucun gaz nocif pendant le fonctionnement, ce qui les rend plus respectueux de l'environnement.

Haute fiabilité :La durée de vie du disjoncteur est longue et adaptée à un fonctionnement fréquent

Qu'est-ce qu'un interrupteur-sectionneur ?

Un interrupteur-sectionneur est un interrupteur électrique monté dans l'appareillage moyenne tension, en position fermée, qui transporte le courant de charge normal. Ce commutateur d'isolement peut également établir et couper le courant de charge nominal. Dans des conditions anormales, comme un court-circuit, il peut transporter ce courant de défaut pendant une courte durée spécifiée, mais il n'est pas conçu pour l'interrompre. La fonction de sécurité principale de cet interrupteur-sectionneur est de fournir un moyen d'isolation fiable, qui garantit qu'un circuit est complètement hors tension pour l'entretien ou la réparation.

Principales caractéristiques :

Rupture de charge : l'interrupteur-sectionneur peut fournir une capacité d'interruption de courants de charge normaux.

Isolation visible : le commutateur d'isolation peut fournir un espace visible pour confirmer la mise hors tension du circuit.

Capacité de tenue : le sectionneur peut résister aux courants de court-circuit jusqu'à ce qu'un dispositif de protection en série (comme un VCB) élimine le défaut.

Configurations : Le sectionneur a deux configurations pour les conceptions isolées dans l'air ou dans le gaz, souvent combinables avec des fusibles pour la protection du transformateur.

Pourquoi choisir un disjoncteur à vide moyenne tension 22KV avec sectionneur ?

La combinaison disjoncteur à vide + sectionneur est une configuration standard dans les systèmes moyenne tension (jusqu'à 40,5kV).

Avantages principaux

Protection complète + isolation dans un seul système

Sécurité opérationnelle améliorée

Réduction des temps d'arrêt pour maintenance

Conception compacte et efficace

Le champ d'application des combinaisons VCB + sectionneur :

La combinaison d'un VCB avec un sectionneur est une configuration standard dans l'unité principale en anneau moyenne tension (jusqu'à 40,5 kV), qui peut fournir à la fois une protection et une isolation assurée. Cette combinaison est essentielle dans :

Centrales de production d'électricité : la combinaison peut protéger les générateurs et les transformateurs en cas de panne de l'appareil, ce qui peut garantir une production d'électricité ininterrompue.

Sous-stations électriques : la combinaison du disjoncteur à vide et de l'interrupteur-sectionneur protège les appareillages de commutation et les transformateurs, le VCB élimine les défauts et le sectionneur isole les sections pour la maintenance.

Installations industrielles : la combinaison du disjoncteur à vide et de l'interrupteur d'isolement contrôle et protège les moteurs, les convoyeurs et les machines lourdes dans les usines de fabrication, les aciéries et les raffineries.

Systèmes d'énergie renouvelable : gérez les fluctuations de puissance et protégez les infrastructures des centrales éoliennes et solaires.

Système d'énergie renouvelable : le disjoncteur à vide moyenne tension 22 KV avec sectionneur peut faire face aux fluctuations de puissance et protéger l'infrastructure des centrales éoliennes et solaires.

Système ferroviaire : La combinaison peut protéger le système d’alimentation électrique du train et assurer la sécurité des passagers et des trains.

Sous-station compacte (CSS) : Dans le réseau de distribution secondaire, ces combinaisons fournissent des fonctions de commutation et de protection fiables dans un espace réduit.

Paramètres techniques

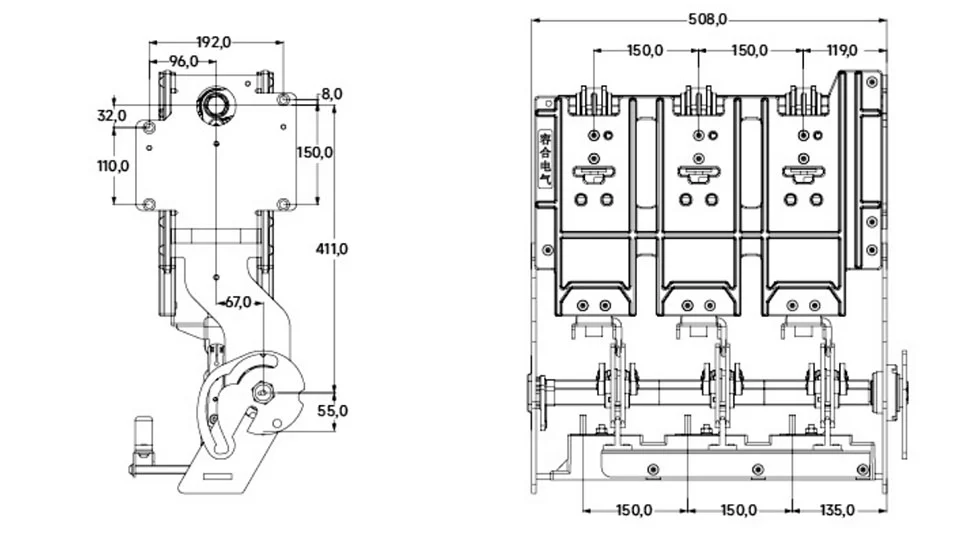

Apparence et dimensions

Photos d'expédition

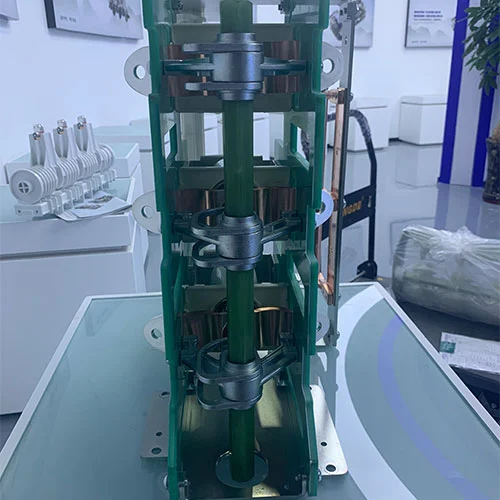

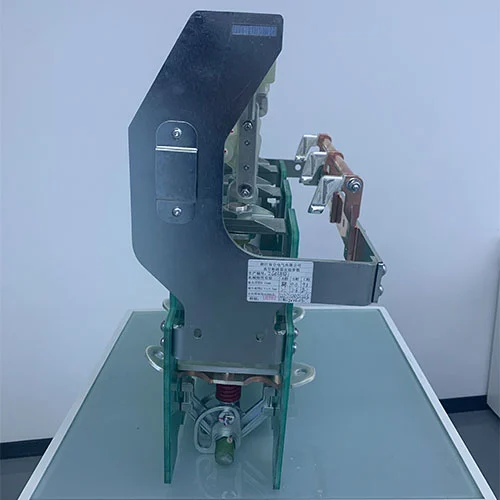

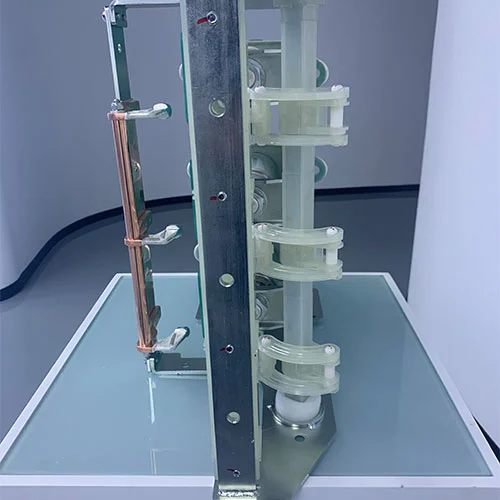

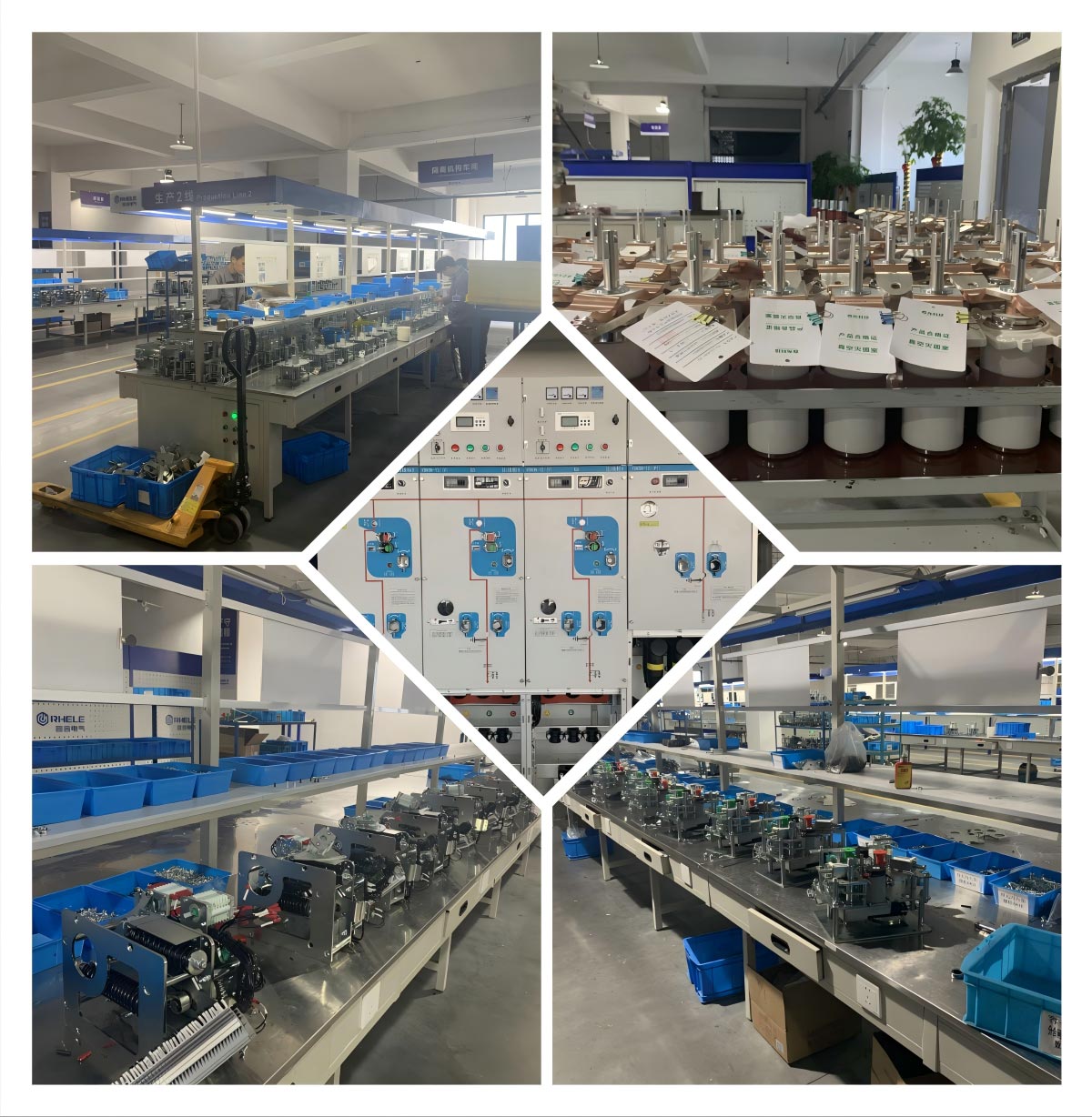

Exposition de produits
