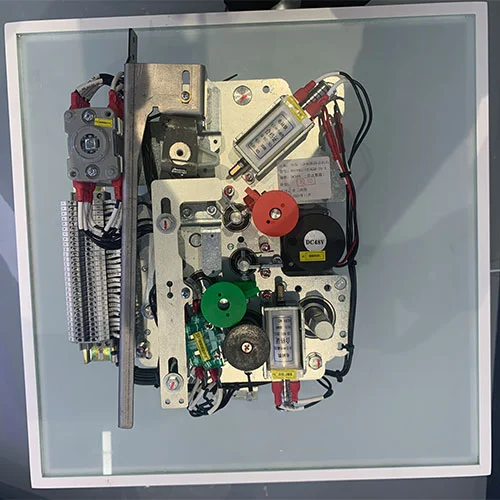

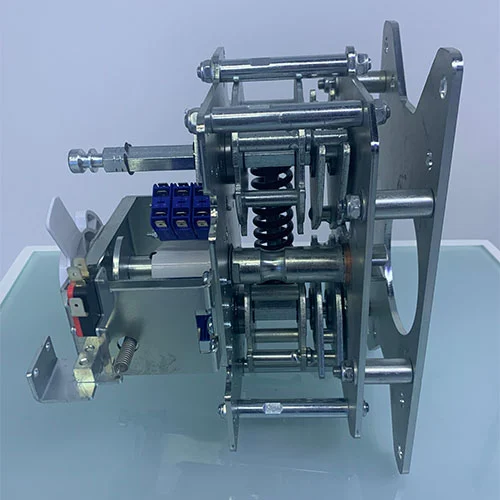

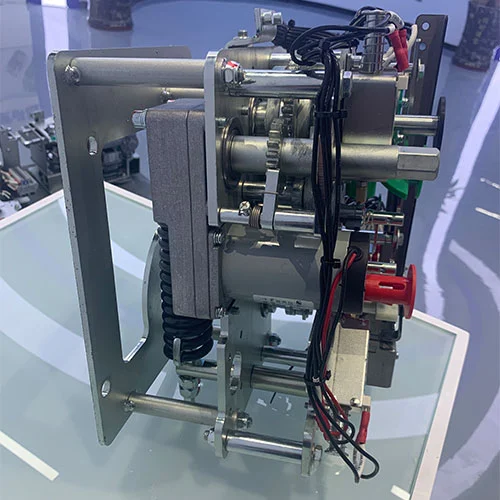

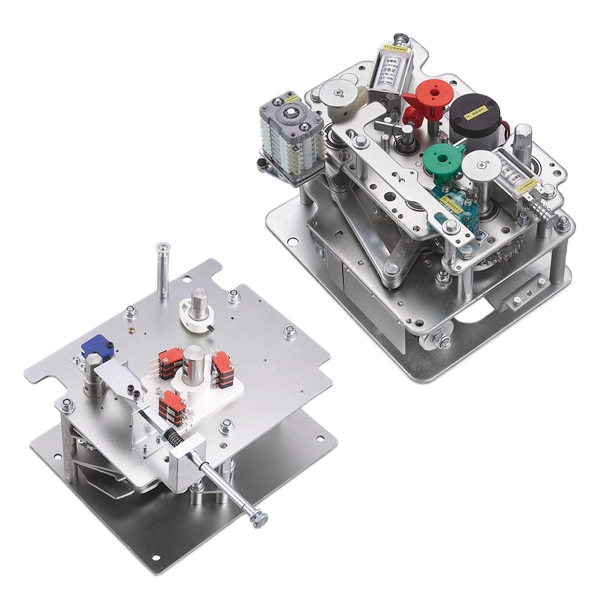

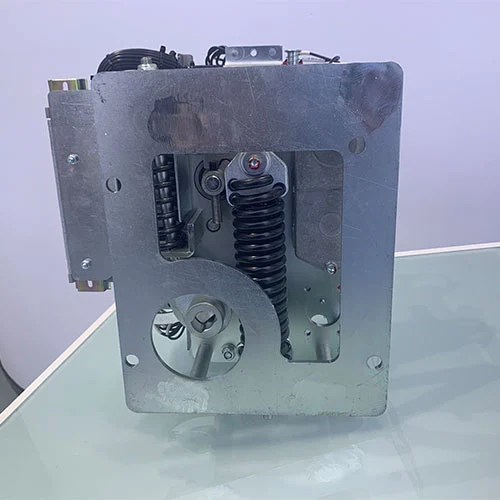

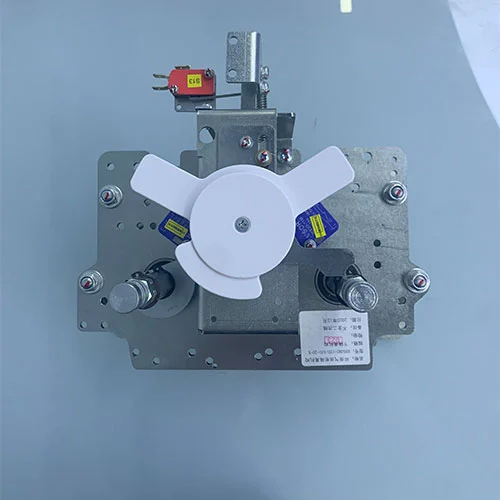

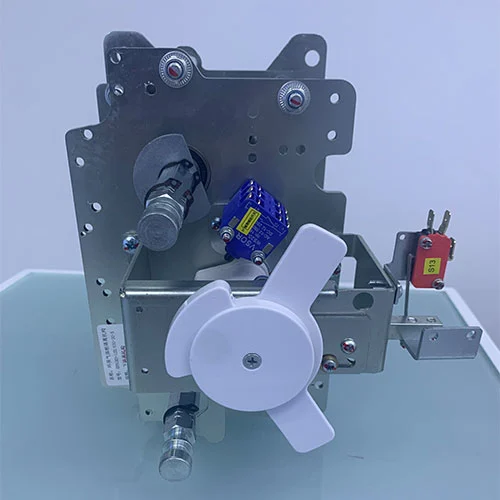

Mécanisme de fonctionnement de sectionneur de disjoncteur électrique 11KV RMU

Le mécanisme de fonctionnement du disjoncteur-sectionneur électrique RMU 11KV est une unité de commande centrale à l'intérieur des unités principales en anneau moyenne tension. Il est responsable du fonctionnement précis et rapide des disjoncteurs et sectionneurs à vide, assurant la sécurité de commutation et la protection des réseaux de distribution.

Le disjoncteur à vide et le sectionneur sont tous deux les composants centraux importants des unités principales en anneau moyenne tension, leurs mécanismes de fonctionnement sont principalement utilisés pour contrôler et faire fonctionner ces composants avec précision et rapidité afin de protéger les réseaux de distribution moyenne tension. Les mécanismes conçus pour les appareillages isolés au SF6 utilisent généralement une méthode de stockage à double énergie pour garantir une vitesse de fonctionnement indépendante de la saisie manuelle. Un mécanisme de fonctionnement courant utilise un ressort de tension tiré « au-dessus du centre » pour stocker l'énergie nécessaire à la fermeture, qui, lors de sa libération, comprime simultanément un ensemble séparé de ressorts pour préparer une opération d'ouverture ultérieure. Cette opération garantit une grande fiabilité grâce à des verrouillages mécaniques intégrés qui empêchent les séquences dangereuses, telles que la fermeture d'un disjoncteur sur une lame de mise à la terre.

Modèle et signification

Avantages clés

1. Conception intégrée

Mécanisme disjoncteur + sectionneur dans un seul système

2. Haute fiabilité

Durée de vie mécanique supérieure à 10 000 cycles

3. Système de sécurité avancé

Le verrouillage mécanique complet évite les erreurs de fonctionnement

4. Fonctionnement flexible

Prend en charge manuel + moteur + télécommande

5. Conformité aux normes

Répond entièrement aux exigences GB/IEC

6. Prouvé dans des projets réels

Appliqué dans les parcs éoliens, les sous-stations et les systèmes ferroviaires

Quelques principaux types de mécanismes de fonctionnement dans les RMU

Les RMU modernes ont de nombreux types en fonction de leur fonction et des composants ou combinaisons de composants qu'ils contiennent. Cette classification fonctionnelle est généralement représentée par des codes de lettres comme C, V et G . Chaque type est constitué de fonctions complètes et distinctes pour répondre aux exigences opérationnelles uniques de ses unités principales en anneau respectives.

 Mécanisme « C » (l'unité entrante/sortante) :La fonction principale d'un mécanisme de commande de type "C" est utilisée pour l'unité de ligne entrante ou sortante. L'unité de ligne entrante est le point où le câble de la sous-station principale entre dans la RMU. Cette unité est essentiellement un interrupteur-sectionneur. Sa fonction principale est de commuter le courant de charge et, surtout, de créer (se rapprocher) un défaut. Le mécanisme de commande de type C est robuste et fiable pour cette capacité de création de pannes. Son fonctionnement est généralement une fonction à trois positions (ON, OFF et TERRE côté câble), avec de solides verrouillages mécaniques pour garantir un fonctionnement sûr. Les procédures de charge et de fonctionnement de ce mécanisme de commande s'appliquent à la commande de l'interrupteur de charge par un mécanisme « C ».

Mécanisme « V » (l'unité de disjoncteur) :Le mécanisme "V" est dédié à la fonction disjoncteur, la plus couramment utilisée pour protéger un transformateur (fonction "T-off" ou interrupteur-fusible). Contrairement à un simple interrupteur de charge, un disjoncteur doit être capable à la fois d'établir et de couper des courants de défaut. Par conséquent, le mécanisme « V » est un dispositif à haute énergie et à grande vitesse. Il s'agit presque toujours d'un mécanisme à ressort qui emmagasine l'énergie pour la fermeture et le déclenchement, garantissant ainsi que la vitesse d'ouverture est indépendante de l'opérateur. Cela lui permet d'interrompre de manière fiable les courants de court-circuit élevés. Le mécanisme est également conçu pour s'intégrer aux relais de protection et peut comporter des capacités de réenclenchement automatique. Ce mécanisme de commande de type V a une durée de vie à long terme supérieure à 10 000 opérations.

 Mécanisme « G » (le sectionneur/sectionneur de mise à la terre) :La fonction principale d'un mécanisme de commande de type "G" est de faire fonctionner le sectionneur de terre utilisé pour la sécurité et l'isolation. Ce mécanisme de commande fournit une connexion à la terre visible et vérifiable du côté câble d'un circuit pour un fonctionnement sûr du travailleur. Par conséquent, le mécanisme de commande de type "G" n'est généralement pas utilisé pour établir ou couper le courant de charge. Son fonctionnement est strictement asservi au mécanisme « C » ou « V » associé ; le mécanisme "G" ne peut être fermé (mise à la terre du circuit) que lorsqu'il est confirmé que l'interrupteur principal ou le disjoncteur est en position OFF. Ce verrouillage est un élément de sécurité fondamental pour éviter des dommages catastrophiques.

Instructions opérationnelles

Ces appareils peuvent être actionnés manuellement lors de la mise en service ou de la maintenance, ou électriquement pendant le fonctionnement normal. Le processus de fonctionnement est généralement indiqué par des voyants mécaniques et des interrupteurs auxiliaires. Ce qui suit est la procédure de fonctionnement du mécanisme de fonctionnement du disjoncteur-sectionneur électrique RMU 11 kV.

A. Stockage de l'énergie (chargement)

Avant toute opération de fermeture, le mécanisme doit être "chargé".

Chargement manuel

Installez un mécanisme de commande fixe sur l'unité principale de l'anneau, puis insérez la poignée dédiée du mécanisme dans l'arbre de commande, qui est généralement situé dans la partie inférieure droite du mécanisme de commande. Tournez la poignée dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un « clic » clair.

Chargement manuel

Installez un mécanisme de commande fixe sur l'unité principale de l'anneau, puis insérez la poignée du mécanisme dans l'arbre de commande, qui est généralement situé dans la partie inférieure droite du mécanisme de commande. Tournez la poignée dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un « clic » clair. Ce son indique que le ressort de fermeture du mécanisme de commande a été complètement serré et verrouillé en place. Le voyant « chargé » sur le mécanisme de commande indique que la charge est terminée.

Recharge électrique

Si la commande est équipée d'un moteur, lorsque la commande est allumée, le moteur chargera automatiquement le ressort de fermeture. Le circuit du moteur est conçu pour se couper une fois que les ressorts sont complètement tendus, laissant le mécanisme dans un état "prêt à fermer".

B. Clôture opérationnelle

Une fois le mécanisme chargé, le disjoncteur peut être fermé.

Fermeture manuelle

Cet objectif sera atteint en appuyant sur le bouton "I" ou vert. Cette opération libérera le ressort de fermeture du verrouillage, fermera rapidement les contacts du disjoncteur et terminera la connexion du circuit principal. Dans l'unité principale de l'anneau moyenne tension, le bouton lui-même peut adopter une conception en deux parties

le bouton réel dans le mécanisme et le bouton blindé indépendant installé sur la porte de l'armoire pour améliorer la sécurité et fournir un niveau de protection.

Fermeture électrique

Electro-aimant de fermeture excitateur pour commande de fermeture à distance. Le piston de l'électro-aimant débloquera immédiatement le verrou de fermeture, obtenant le même effet qu'un bouton manuel. Après la fermeture, le mécanisme de commande commencera automatiquement à comprimer le ressort d'ouverture, préparant ainsi le futur déclenchement du disjoncteur.

C. Fonctionnement de l'ouverture

Interrompre la circulation du courant par le déclenchement du disjoncteur.

Ouverture manuelle

Libération des ressorts d'ouverture précomprimés par appui sur la gâchette "O" ou bouton rouge. Les contacts mobiles seront séparés par les entraînements d'énergie stockés, puis l'arc s'éteindra et le circuit sera isolé rapidement.

Ouverture électrique

Le solénoïde du déclencheur shunt (ouverture) est alimenté par un signal de déclenchement à distance. Ce solénoïde libérera immédiatement le loquet d'ouverture, provoquant l'ouverture du disjoncteur avec la même vitesse et la même fiabilité qu'une opération manuelle.

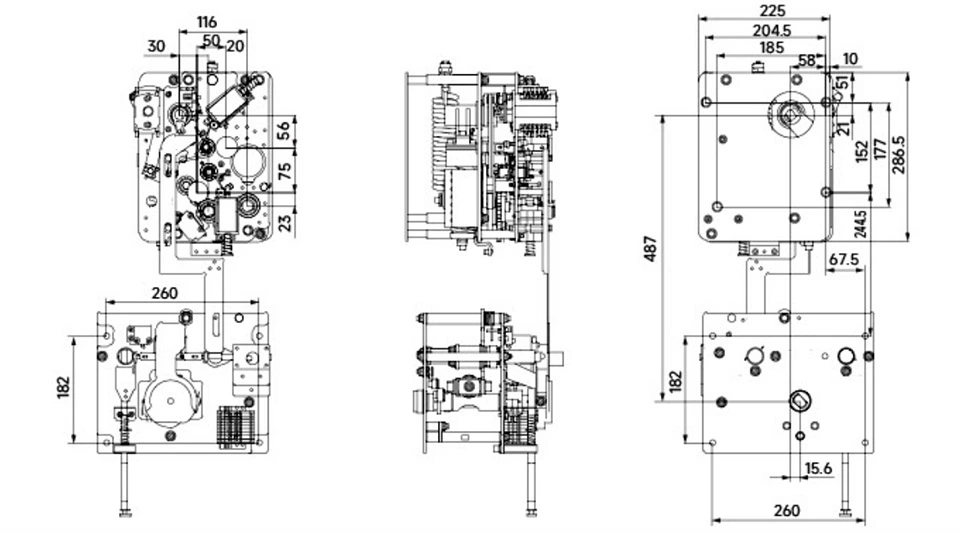

Apparence et dimensions

Pourquoi choisir Cotenele ?

1. Fabricant d'origine basé en Chine (pas commerçant)

Installation de production de 2. 30 000㎡

3. Certifié ISO9001 / ISO14001 / ISO45001

4. Plusieurs technologies brevetées

5. Coopération à long terme avec les compagnies d'électricité

6. Expérience d'exportation stable sur les marchés mondiaux

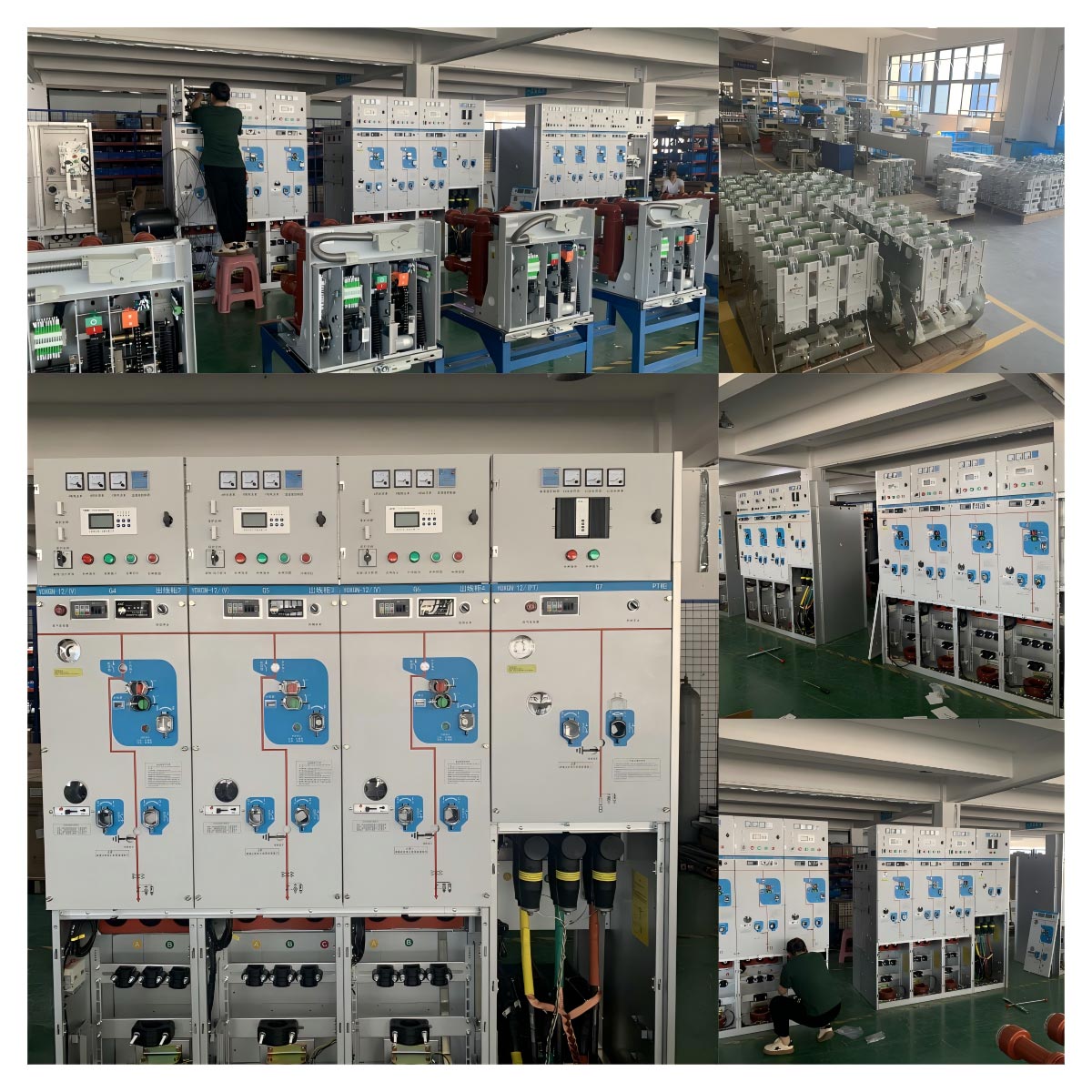

Exposition de produits
