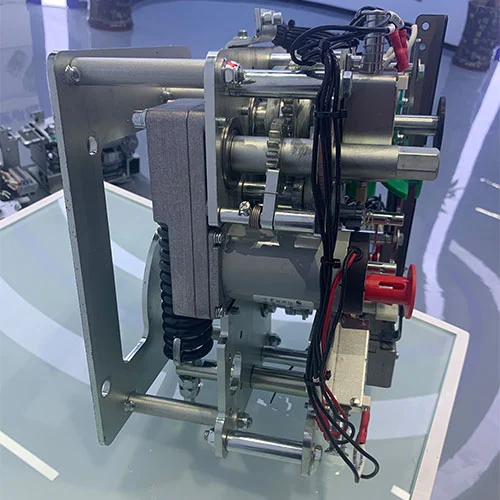

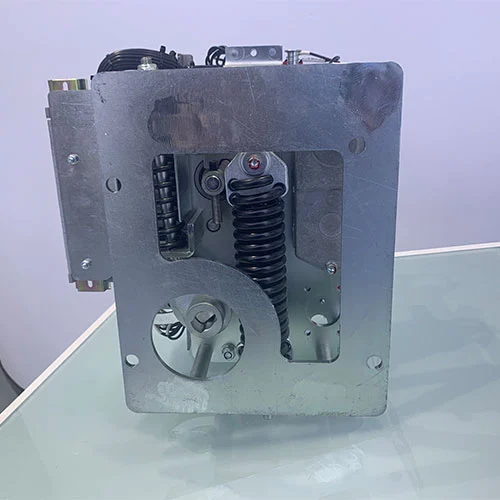

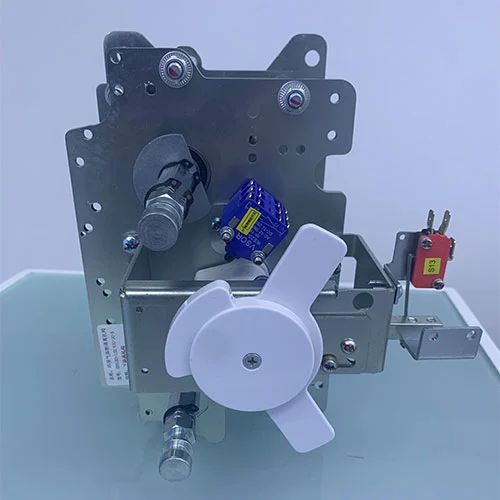

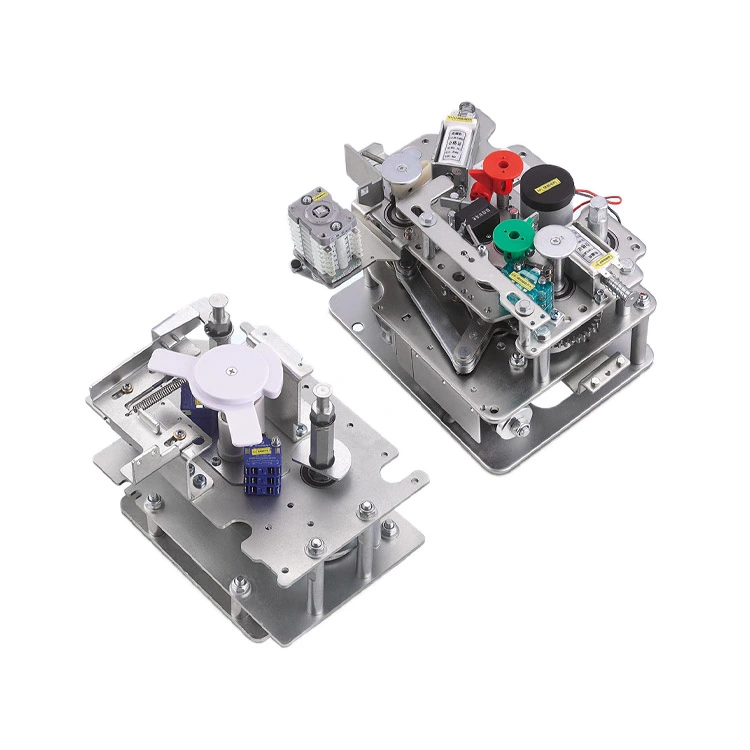

Disjoncteur VCB moyenne tension 11KV avec mécanisme d'isolation

La fonction importante de l’appareillage moyenne tension dans les systèmes de distribution d’énergie modernes est la protection, le contrôle et l’isolation des circuits électriques. Les gens accordent désormais de plus en plus d'attention à la protection de l'environnement, c'est pourquoi les « appareillages respectueux de l'environnement » adaptent des moyens isolants propres comme l'air pur, le vide ou des mélanges gazeux à base de fluoronitrile au lieu du SF₆ traditionnel comme moyen isolant. Le disjoncteur VCB moyenne tension 11KV avec mécanisme d'isolation est un élément clé de cet appareillage de commutation respectueux de l'environnement.

Quel est le but de ce produit ?

C'est le composant central du panneau qui est responsable de l'exécution des commandes essentielles pour ouvrir (déclencher) et fermer les contacts du disjoncteur et du sectionneur. La précision, la rapidité et la fiabilité de ce mécanisme ont un impact direct sur la sécurité du réseau électrique et la continuité de l'alimentation électrique. Comme le démontrent les enquêtes de l'industrie, le mécanisme de fonctionnement est le sous-système le plus critique, avec la majorité des défauts et pannes des disjoncteurs qui y sont liés, ce qui rend sa conception et son état primordiaux.

Spécifications clés

Modèle et signification

Quel est le but du mécanisme de commande ?

Le mécanisme de commande est un composant intégré essentiel de l’appareillage moyenne tension. Il stocke et libère de l'énergie mécanique pour déplacer rapidement les principaux contacts porteurs de courant entre les positions OUVERTE et FERMÉE. Agissant comme intermédiaire, il convertit un signal de commande à faible énergie (bouton-poussoir manuel ou relais électrique) en action à haute force nécessaire pour faire fonctionner les contacts de manière fiable, garantissant ainsi une interruption et une connexion sûres du circuit.

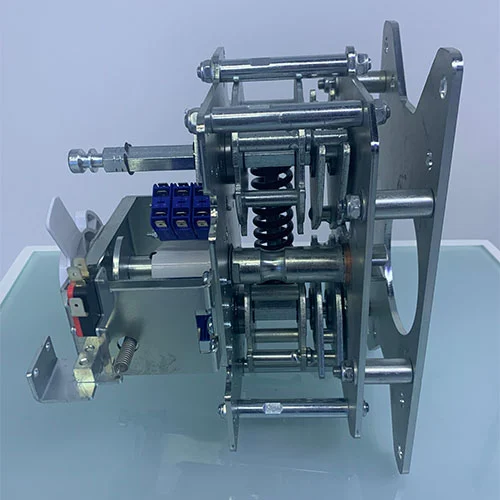

Composants clés

1. Support de stockage d'énergie

À ressort (le plus courant) :

Utilisé dans la série KDSVM-12, en particulier dans les appareillages respectueux de l'environnement

Le moteur comprime le ressort de fermeture, qui ferme les contacts et charge le ressort d'ouverture (déclenchement).

Avantages :haute fiabilité, conception simple, maintenance aisée

Pneumatique:Utilise de l'air comprimé

Hydraulique:Utilise du pétrole ou du gaz sous pression

Magnétique:Utilise un solénoïde ou un électro-aimant

2. Circuit d'actionnement

Composants qui déclenchent la libération d'énergie, notamment :

Bobines de fermeture/déclenchement (électro-aimants)

Loquets

Boutons manuels

3. Systèmes de verrouillage

Fonctions de sécurité pour éviter les opérations incorrectes ou dangereuses

Exemple:empêcher la fermeture sur défaut ou la fermeture d'un sectionneur en charge

Le mécanisme RHSVM3-12 décrit est un exemple classique de mécanisme à ressort moderne et de haute fiabilité. Il comprend un moteur pour le chargement automatique des ressorts, des ressorts séparés pour les actions de fermeture et d'ouverture (avec une conception intelligente de tringlerie excentrée pour la fermeture) et des bobines électriques intégrées pour le fonctionnement à distance, atteignant une durée de vie mécanique supérieure à 10 000 opérations.

Cotenele garantit que le disjoncteur VCB moyenne tension 11 KV avec mécanisme d'isolation est testé en usine et éventuellement vérifié par des tiers, garantissant ainsi la fiabilité dans des environnements exigeants.

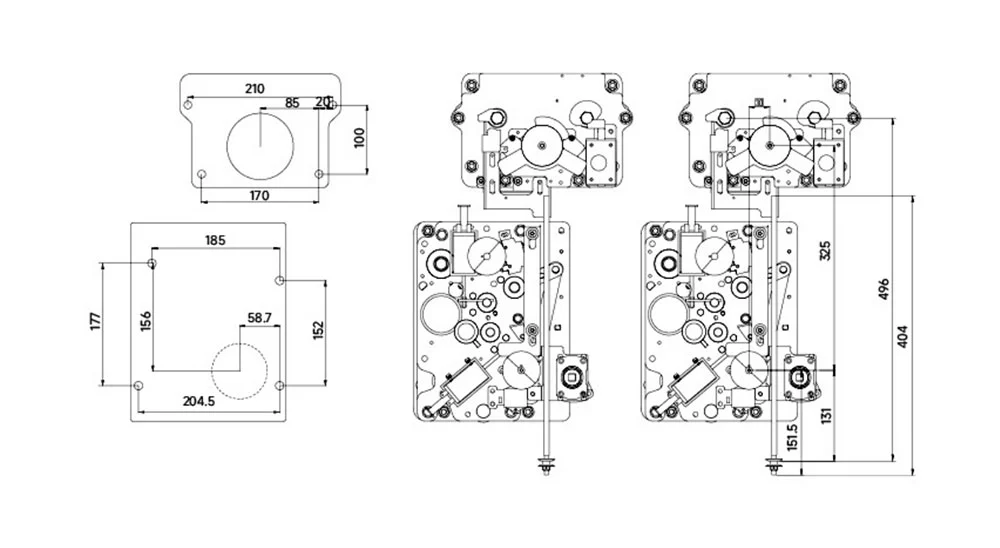

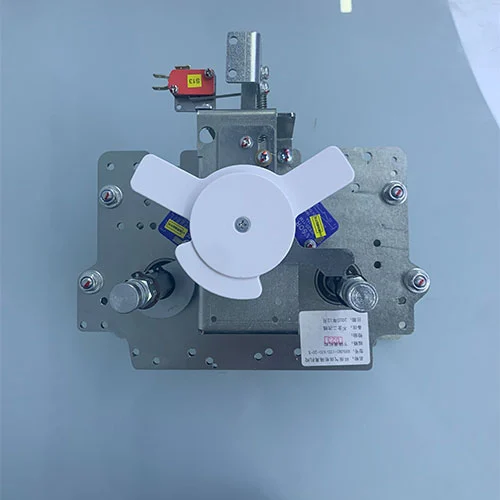

Apparence et dimensions

Champ d'application

Les mécanismes de commande sont les principaux composants d'une large gamme d'équipements de commutation et de protection électriques tels que les unités principales et les panneaux en anneau moyenne tension. Leur application principale comprend ci-dessous :

Disjoncteurs moyenne tension :Il s'agit de leur équipement électrique clé, principalement dans la gamme de 12 kV à 40,5 kV courante dans les systèmes de distribution d'énergie. Ils sont essentiels dans les appareillages à isolation dans l'air (AIS), à isolation dans le gaz (GIS) et dans les derniers appareillages de commutation à isolation au gaz respectueux de l'environnement pour la protection du circuit primaire contre les surcharges et les courts-circuits.

Sectionneurs et interrupteurs de mise à la terre :Les mécanismes de fonctionnement tels que le RHSVM3-12 peuvent être utilisés conjointement avec des mécanismes de déconnexion. Ils assurent un fonctionnement lent et prudent des interrupteurs de sectionnement et de mise à la terre.

Les applications principales incluent :

♦Sous-stations électriques :Stations de distribution primaire et de transformation secondaire.

♦Systèmes électriques industriels :Pour protéger les usines de fabrication, les centres de données et les grandes installations commerciales.

♦Centrales d'énergie renouvelable :Dans les sous-stations des parcs éoliens et solaires pour la connexion et la protection.

♦Infrastructures :Pour les alimentations électriques de traction ferroviaire, les réseaux électriques des aéroports et les systèmes électriques critiques des hôpitaux.

Le disjoncteur VCB moyenne tension 11KV avec mécanisme d'isolation est utilisé pour les appareillages respectueux de l'environnement. Ce mécanisme indépendant des systèmes hydrauliques ou pneumatiques externes peut conserver robustesse et fiabilité sur toutes les plages de température. Le mécanisme est conforme aux normes GB1984 et CEI 62271-100, ce qui peut garantir un fonctionnement sûr et fiable dans le système de distribution d'énergie.

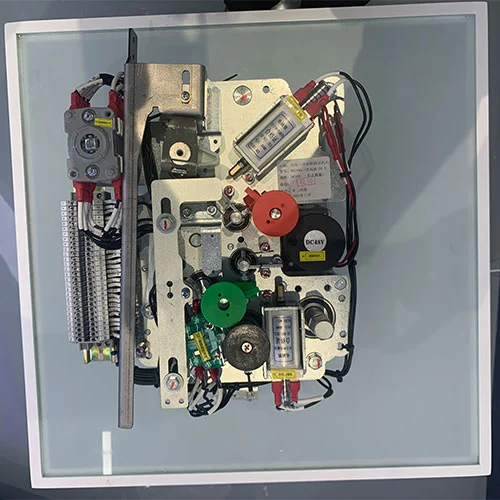

Manuel d'utilisation du mécanisme de fonctionnement

1. Stockage d'énergie :

Une fois le mécanisme installé et sécurisé, fixez la poignée dédiée à l'arbre de commande situé en bas à droite. Tournez-la dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic solide : cela signifie que le ressort est complètement chargé et que l'indicateur a engagé l'interrupteur de fin de course. Pour le fonctionnement du moteur, il suffit de mettre sous tension. L'unité chargera automatiquement le ressort puis se coupera, gardant l'énergie prête pour une commande de fermeture. (Assurez-vous que votre câblage de commande est correct pour ce mode).

2.Fermeture du disjoncteur :

Pour une fermeture manuelle, appuyez simplement sur le bouton vert. Cela libère l’énergie stockée pour fermer les contacts principaux. Si vous utilisez la commande électrique, alimentez plutôt la bobine de fermeture. Son action rapide libère le ressort pour effectuer le travail et charge immédiatement le ressort d'ouverture. (Un verrouillage intégré bloquera une autre opération de fermeture, même si le ressort est rechargé par la suite).

3. Ouverture du disjoncteur :

Pour une ouverture manuelle, appuyez sur le bouton rouge. Il libère le ressort d'ouverture pour séparer les contacts principaux. Pour l'ouvrir électriquement, alimentez la bobine d'ouverture. Son action rapide libère le ressort, ouvrant le disjoncteur.

Manuels PDF détaillés disponibles en téléchargement.

Testé en usine, notre disjoncteur VCB moyenne tension 11 KV avec mécanisme d'isolation convient aux projets de systèmes électriques, industriels et d'énergies renouvelables dans le monde entier.
