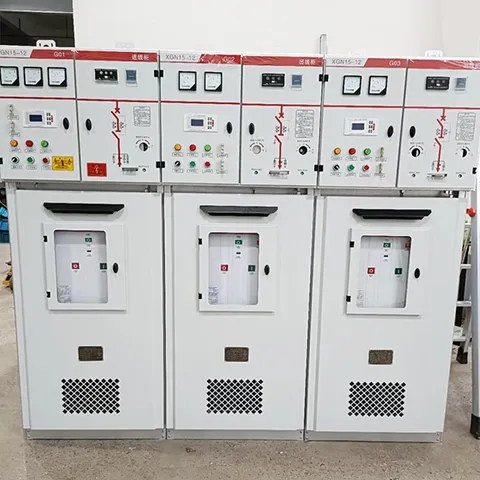

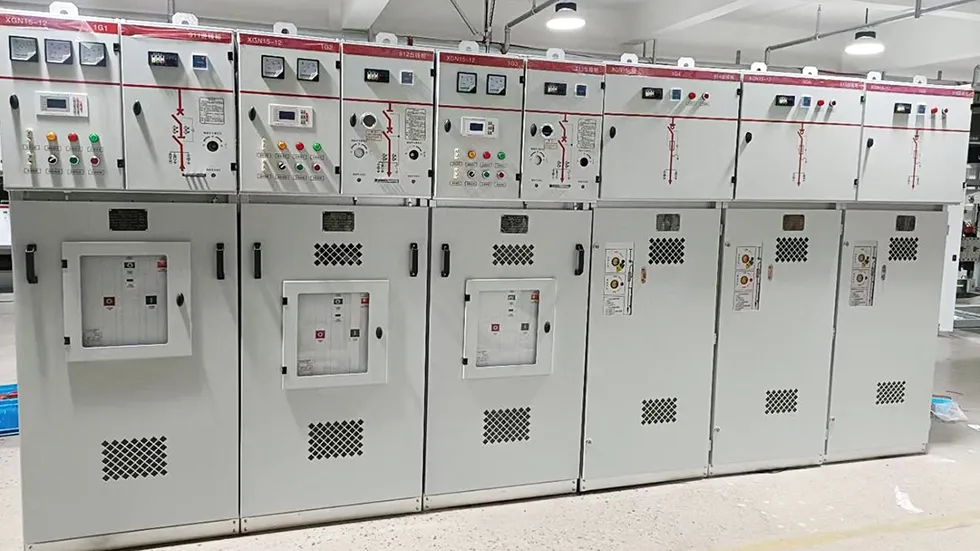

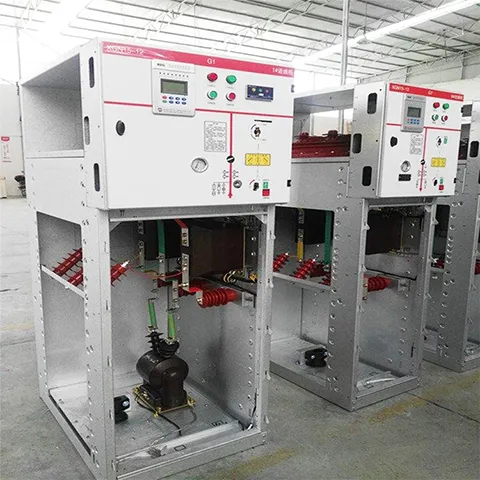

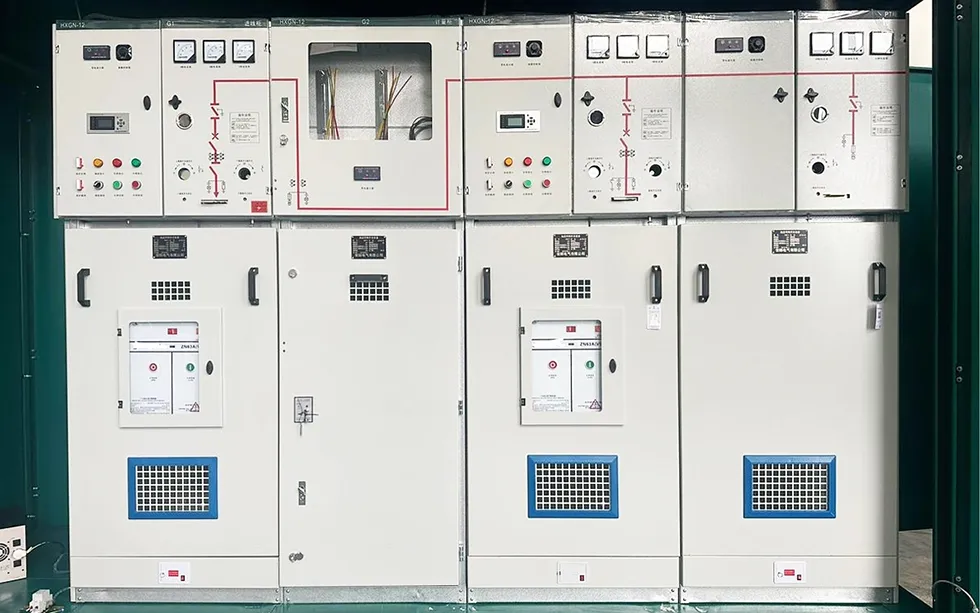

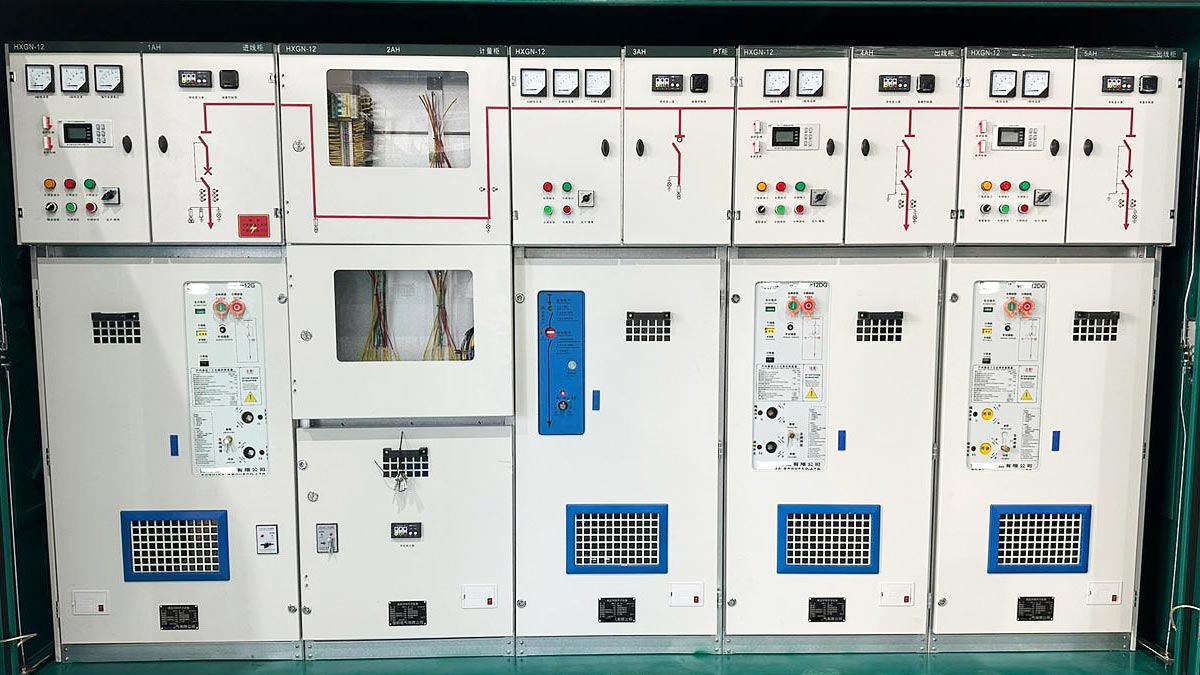

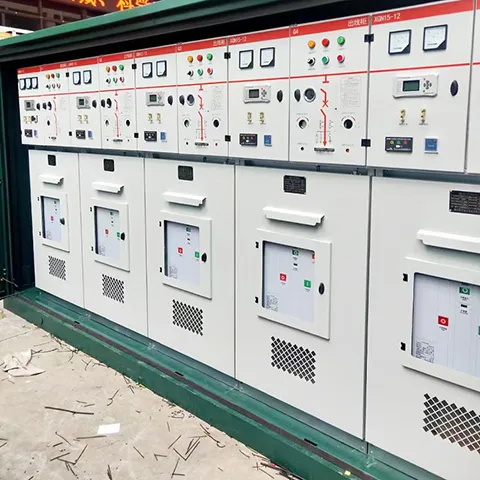

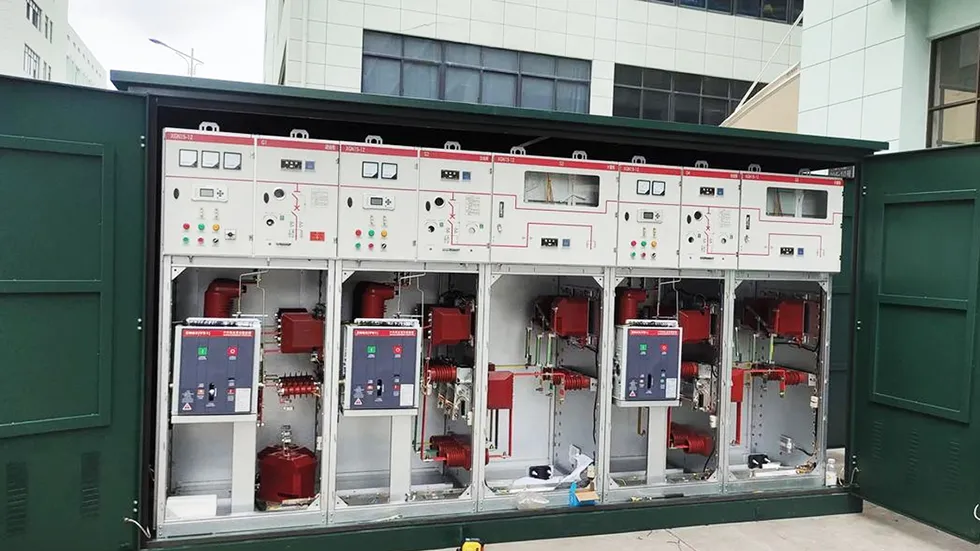

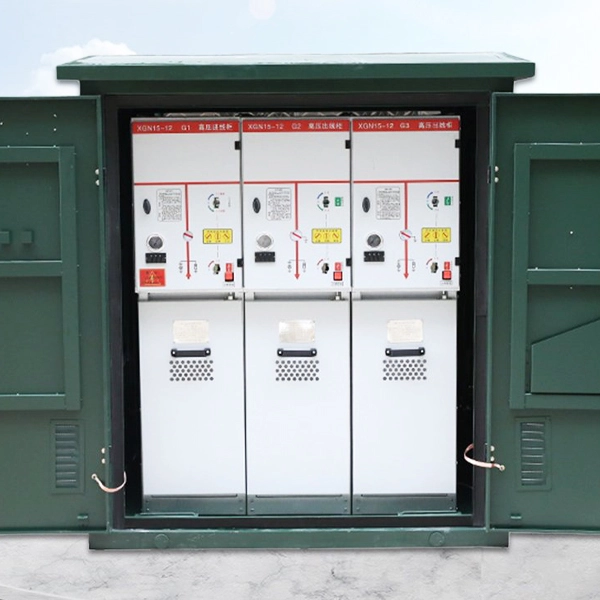

Appareillage de commutation principal à anneau isolé au gaz RMU MV 33KV
Cotenele est l'un des principaux fournisseurs d'appareillage de commutation principal à anneau isolé au gaz RMU MV de la série HXGN-40.5 33KV à State Grid Corporation of China. Nos produits d'unité principale en anneau sont non seulement vendus au niveau national, mais également exportés vers plusieurs pays et régions d'Afrique, d'Europe et du Moyen-Orient. L'unité principale en anneau moyenne tension 35KV série HXGN-40.5 est un équipement de distribution intérieure moyenne tension triphasé 50 Hz AC. Il présente les caractéristiques d'une utilisation sûre, non affectée par le climat, d'une installation facile, d'un entretien minimal et d'une taille compacte, et convient à une installation dans des sous-stations de type boîte.
L'appareillage de commutation principal à anneau isolé au gaz RMU MV 33KV série XGN-40.5 fabriqué par la société Cotenele adopte une conception modulaire, qui peut être installée de manière fixe ou étendue de manière flexible. L'unité principale à anneau isolé au gaz de la série XGN-40.5 présente les caractéristiques d'une structure compacte, d'une isolation complète, d'une longue durée de vie, sans entretien, d'un faible encombrement, de solutions complètes, d'une forte évolutivité et n'est pas affectée par l'environnement.
Il peut être largement utilisé dans les réseaux en anneau industriels et civils et les réseaux d'alimentation électrique des terminaux. Particulièrement adapté aux petites stations de distribution secondaire, aux postes de commutation, aux entreprises industrielles et minières, aux aéroports, aux chemins de fer, aux autoroutes, aux métros, aux zones commerciales, aux zones résidentielles, à l'énergie éolienne, à l'optoélectronique et à d'autres domaines. L'unité principale en anneau moyenne tension de la série XGN15-40.5 est conforme aux dispositions du GB3906 « Appareillage de commutation sous boîtier métallique 3-35 kV AC » et de l'IEC62271-200.
Modèle et significations
Quelles sont les conditions de fonctionnement du XGN15-40.5 ?
1. Température de l’air ambiant :maximum +40°C, minimum -20°C.
2. Humidité relative :moyenne mensuelle ne dépassant pas 95 %, moyenne journalière ne dépassant pas 90 %.
3. Altitude :hauteur d'installation maximale 2500 m au-dessus du niveau de la mer (personnalisation requise pour des altitudes plus élevées).
4. Le site doit être exempt de substances inflammables ou explosives, de pollution grave, de corrosion chimique et de vibrations violentes.

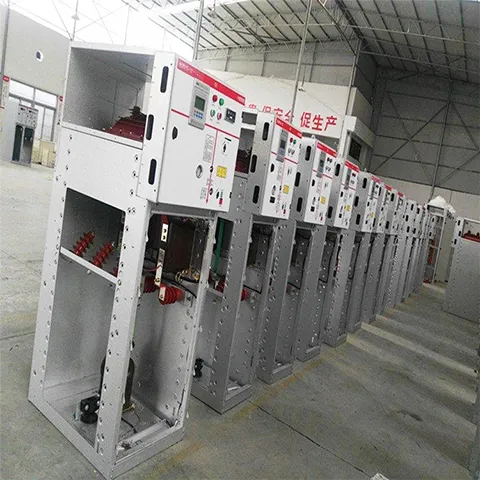

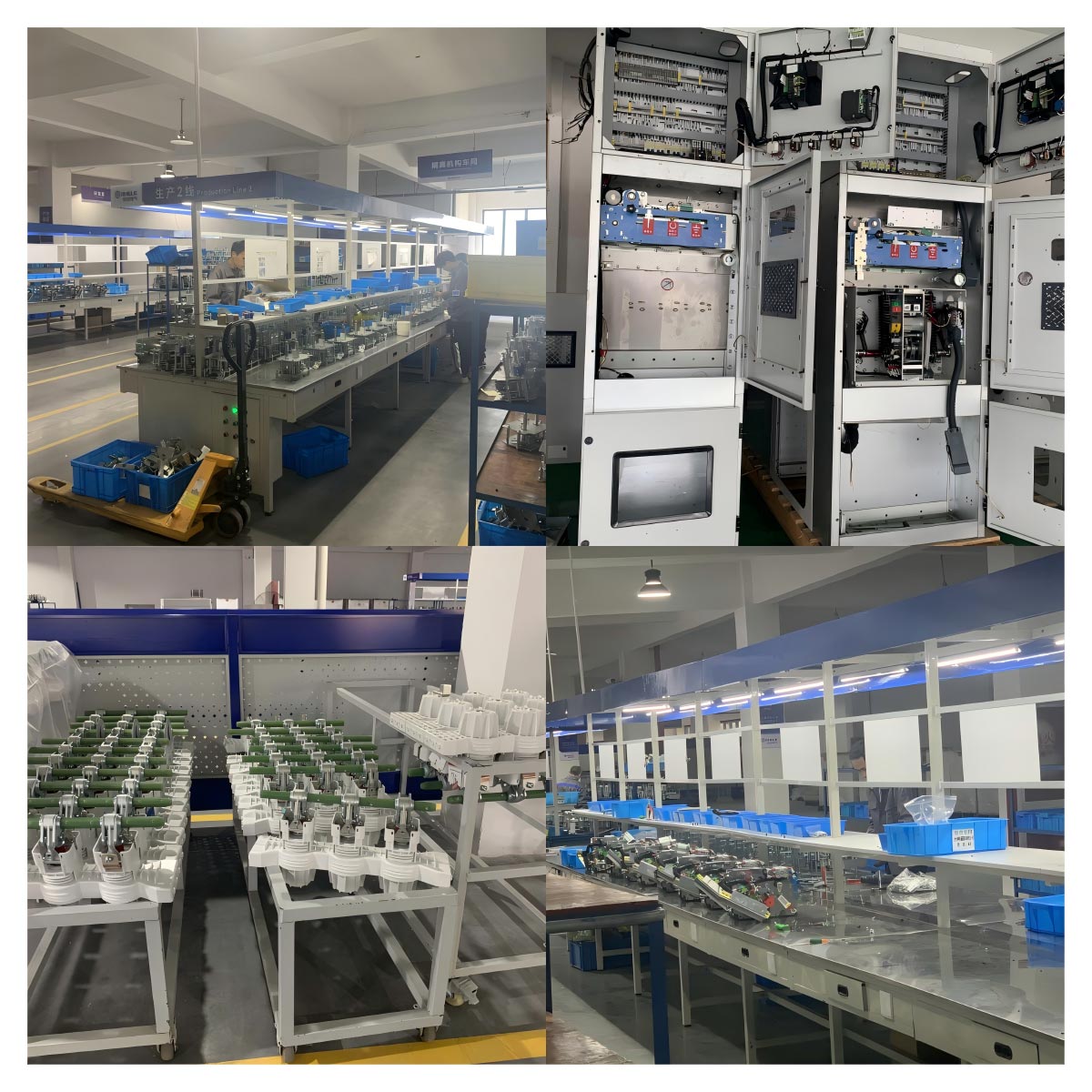

Notre Atelier
Paramètres techniques
| Article | Unité | Unité C (unité de commutateur de coupure de charge) | Unité F (unité combinée de fusible et d'interrupteur-sectionneur) | Unité en V (unité de disjoncteur) | |
| Tension nominale | kV | 40.5 | |||
| Courant nominal | A | 630 | 63 (basé sur la valeur actuelle nominale du fil fusible) | 630 | |
| Fréquence nominale | Hz | 50/60 | |||
| Niveau d'isolation nominal | Tension de tenue à fréquence industrielle (entre phases et phase-terre) | k | 95 | ||
| Tension de tenue à la fréquence industrielle (sur contacts ouverts / distance d'isolement) | 110 | ||||
| Tension de tenue à fréquence industrielle (circuits de commande et circuits auxiliaires) | 2 | ||||
| Tension de tenue aux chocs de foudre (entre phases et phase-terre) | 185 | ||||
| Tension de tenue aux chocs de foudre (sur contacts ouverts / distance de séparation) | 215 | ||||
| Courant de tenue de courte durée nominal | Circuit principal / 4 secondes | kA | 20 | 一 | 20 |
| Circuit de terre / 4 secondes | kA | 20 | 一 | 20 | |
| Circuit de connexion à la terre / 4 secondes | kA | 17.4 | 一 | 17.4 | |
| Courant de tenue de crête nominal | Circuit principal | kA | 50 | 一 | 50 |
| Circuit de mise à la terre | kA | 43.5 | 一 | 43.5 | |
| Courant nominal de fermeture de court-circuit | kA | 50 | 80 | 50 | |
| Courant assigné de coupure en court-circuit | kA | 31.5 | 20 | ||
| Courant de transfert nominal | A | 一 | 750 | 一 | |
| Courant de coupure de charge actif nominal | A | 630 | 一 | 一 | |
| Courant de coupure nominal en boucle fermée | A | 630 | 一 | 一 | |
| Test du courant de charge du câble | A | 21 | 一 | 31.5(C1) | |
| Dimensions de l'unité (largeur × profondeur × hauteur) | mm | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Pression nominale du gaz SF6 (valeur relative à 20°C) | Pression nominale de remplissage de gaz | Mpa | 0.04 | ||
| Pression fonctionnelle minimale | Mpa | 0.02 | |||
| Degré de protection | Enceinte scellée | IP67 | |||
| Boîtier d'appareillage | IP4X | ||||
| Taux de fuite de gaz relatif annuel | %/Année | ≤0,01 | |||

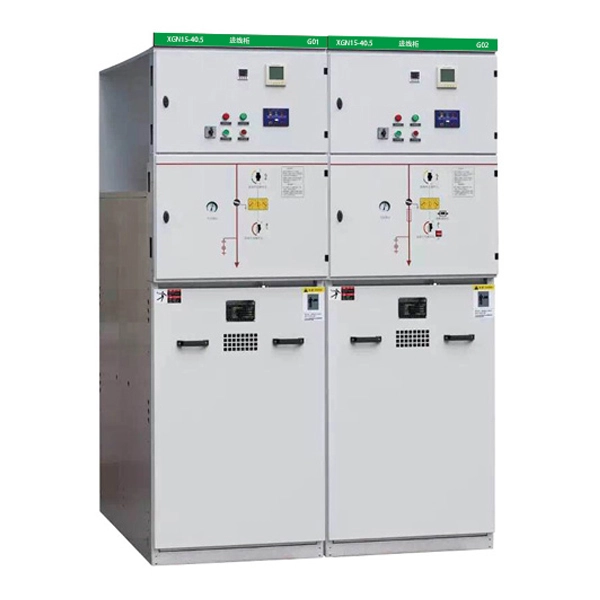

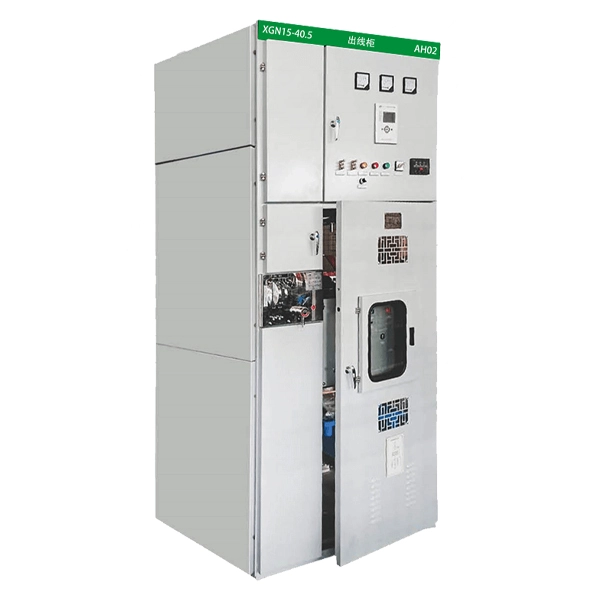

Quelles sont les caractéristiques du produit de l'unité principale en anneau XGN15-40.5 ?

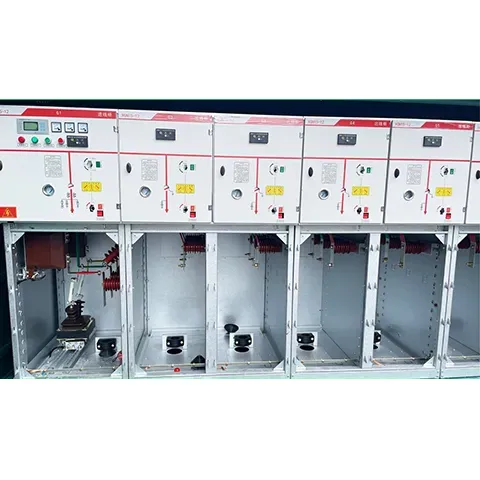

1. Conception modulaire à quatre compartiments :L'unité se compose de quatre sections clairement séparées : le compartiment de l'appareillage, le compartiment des fusibles, le compartiment des commandes et le compartiment des câbles (châssis de base). Cette disposition simplifie la maintenance et améliore la sécurité.
2. Construction robuste et étanche de l’appareillage :Le compartiment appareillage est constitué d'un boîtier métallique soudé en acier laminé à froid 3L (ou inox). Il contient tous les circuits fonctionnels, y compris l'interrupteur de charge, le sectionneur de terre et les jeux de barres internes.
3. Interrupteur de charge à mouvement vertical :L'interrupteur de charge fonctionne avec un système de contacts se déplaçant verticalement. Lors de la fermeture, le contact mobile se déplace vers le bas pour connecter le circuit. Des contacts principaux et d'arc sont prévus sur les contacts mobiles et fixes, augmentant considérablement le nombre d'opérations de coupure en toute sécurité.
4. Extinction d’arc puissante :Une structure d'extinction d'arc à auto-soufflage (puffer) et à flux interne est adoptée. Il garantit une forte extinction de l'arc sans compromettre l'isolation phase-phase ou phase-terre.
5. Sectionneur de terre intégré :Le sectionneur de terre est constitué d'une lame mobile et d'un contact fixe. Il se ferme rapidement sous la force du ressort, garantissant une mise à la terre fiable.
6. Vérification visuelle facile de l’état :Une fenêtre de visualisation en face avant permet d'observer directement la position du sectionneur de terre (ouvert ou fermé). Le haut et l'arrière du compartiment de l'appareillage comportent quatre trous d'accès rectangulaires pour le montage et la maintenance.
7. Décompression pour la sécurité :Décharge de pression de sécurité : L'appareillage de commutation principal à anneau isolé au gaz RMU MV 33 KV est équipé d'un dispositif antidéflagrant à l'arrière pour relâcher la pression en cas de défaut d'arc interne.
8. Protection du transformateur avec mécanisme de déclenchement par fusible :Le compartiment à fusibles abrite des fusibles limiteurs de courant haute tension dans un boîtier isolant en fonte époxy. Lorsqu'un fusible saute, un percuteur est éjecté, ce qui déclenche mécaniquement l'interrupteur-sectionneur, offrant ainsi une protection rapide et fiable du transformateur.
9. Disposition pratique du mécanisme de fonctionnement :Toutes les commandes sont situées sur le panneau avant. Chaque circuit fonctionnel est équipé d'un mécanisme de commande à ressort manuel (ou commandé par moteur en option) pour l'interrupteur de charge, et d'un mécanisme de commande à ressort manuel pour le sectionneur de terre.

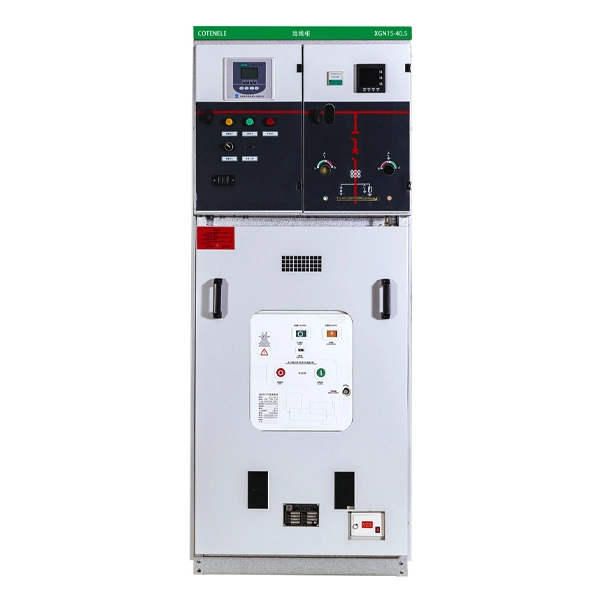

10. Interface utilisateur et indication claires :Le panneau avant comprend :
Boutons rotatifs pour la fermeture de l'interrupteur de charge, l'ouverture manuelle et le fonctionnement du sectionneur de terre.
Témoins lumineux pour l'état ouvert/fermé de l'interrupteur de charge.
Boutons poussoirs pour ouverture/fermeture électrique (lorsque le moteur est installé).
Un schéma synoptique, des étiquettes d'indication de position et une position cadenassable pour plus de sécurité.
11. Verrouillage intégré (anti-dysfonctionnement) :Les verrouillages mécaniques entre l'interrupteur de charge et le sectionneur de mise à la terre empêchent les opérations incorrectes, garantissant ainsi une conformité totale aux « cinq préventions ».
Comment acheter l'unité principale en anneau XGN15-40.5 ?
L'appareillage de commutation principal à anneau isolé au gaz 33KV RMU MV doit être personnalisé. Pour garantir un processus de commande fluide, veuillez fournir les informations suivantes :
1. Informations de base sur la commande ou l’achat :Nom du produit, spécifications, modèle, quantité, tension nominale des fusibles et date de livraison demandée.
2. Dessins :Schéma unifilaire (schéma du système primaire), dessin d'agencement ou plan d'étage de l'unité principale en anneau.
3. Accessoires requis :Répertoriez toutes les pièces de rechange ou outils spéciaux nécessaires, tels qu'un dispositif de remplissage et de libération de gaz.
4. Couleur de la coque pour la RMU :Spécifiez le code RAL ou la norme de couleur souhaité pour le boîtier.
5. Besoins particuliers :Si les informations ci-dessus ne peuvent pas répondre à vos exigences, veuillez nous indiquer vos besoins techniques ou fonctionnels supplémentaires, ils peuvent être discutés et convenus séparément.

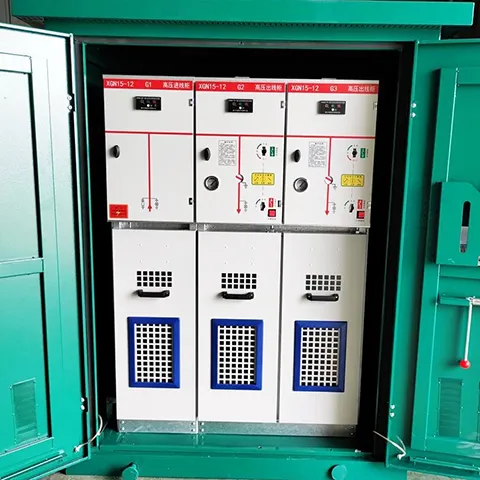

Expositions de produits
