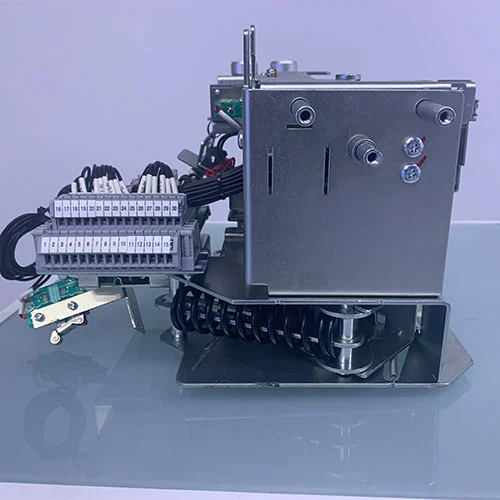

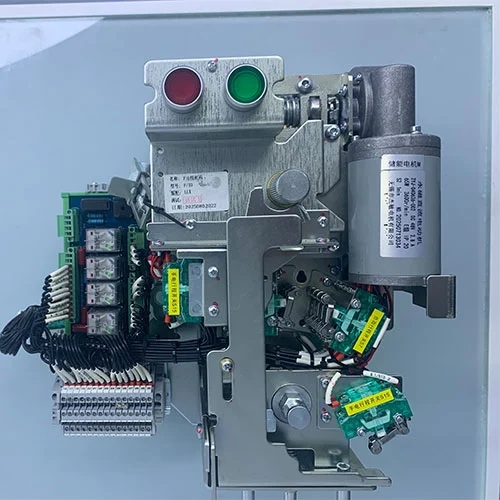

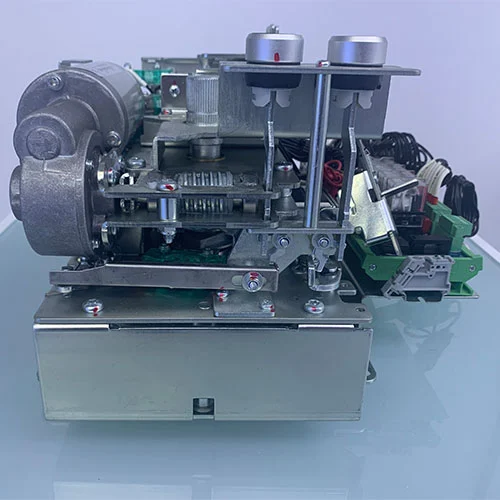

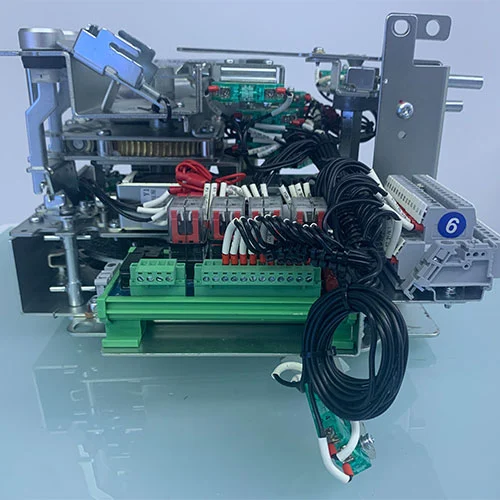

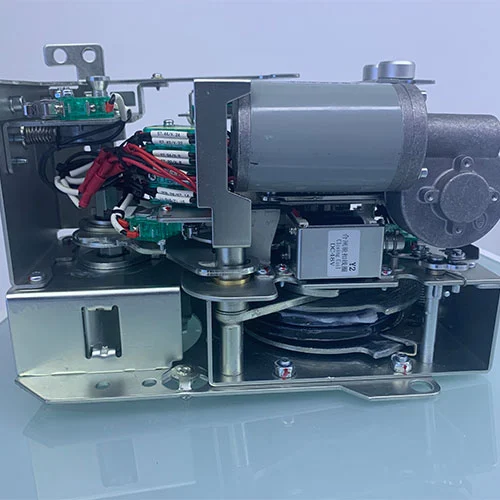

Mécanisme de fonctionnement 11KV pour l'unité principale de l'anneau MV

Il existe généralement deux méthodes d'isolation pour les unités principales en anneau, l'une étant des unités principales en anneau isolées au gaz et l'autre des unités principales en anneau respectueuses de l'environnement.

L'unité principale en anneau isolée au gaz utilise principalement le gaz SF6 comme moyen d'isolation, tandis que les RMU respectueuses de l'environnement utilisent généralement du vide ou des gaz respectueux de l'environnement tels que l'air sec ou des gaz mélangés respectueux de l'environnement, ainsi que des matériaux solides tels que la résine époxy et le caoutchouc de silicone comme moyen d'isolation. Le mécanisme de fonctionnement 11KV pour l'unité principale en anneau MT est le composant principal qui entraîne le dispositif de commutation pour effectuer les opérations d'ouverture et de fermeture dans ces unités principales en anneau.

Sa fiabilité, sa facilité de fonctionnement et son niveau d'automatisation affectent directement les performances de l'équipement. En particulier dans l'unité combinée interrupteur de charge-fusible (unité F) responsable de la protection du transformateur, son mécanisme de fonctionnement, communément appelé « mécanisme F », effectue non seulement des opérations de commutation de routine, mais entreprend également la tâche critique de coopérer avec le fusible pour compléter la protection contre les défauts.

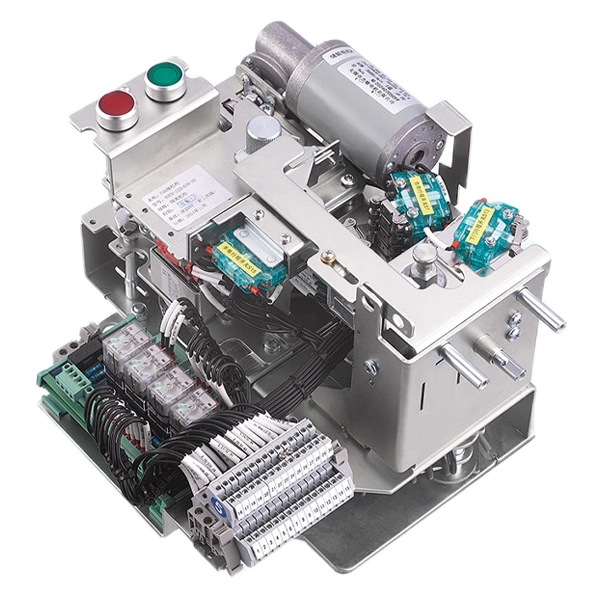

Modèle

Qu'est-ce qu'un mécanisme sortant (mécanisme F) ?

Le mécanisme F est le composant central dédié au contrôle de la combinaison d'un interrupteur-sectionneur et d'un fusible dans l'unité de départ. La fonction principale du mécanisme sortant est d'exécuter les opérations d'ouverture et de fermeture de l'interrupteur-sectionneur, ce qui peut garantir une coordination et un verrouillage fiables avec le fusible, obtenant ainsi une interruption sûre du circuit dans des conditions de commutation normales et de défaut. Intégrant des composants tels que l'interface de la poignée de commande, le ressort de stockage d'énergie, les liaisons de transmission, les commutateurs auxiliaires, les verrouillages et un module de commande électrique, le mécanisme F agit à la fois comme le « muscle » qui entraîne le dispositif de commutation et le « cerveau » qui applique un séquencement approprié et une logique de sécurité, garantissant un fonctionnement fiable et une protection pour le départ.

Quelles sont les fonctions de ce mécanisme de commande ?

Le mécanisme de fonctionnement 11KV pour l'unité principale de l'anneau MV est principalement utilisé pour contrôler l'interrupteur de charge et l'unité combinée de fusibles (unité F) afin de garantir un fonctionnement sûr et fiable du système. Ses principales fonctions comprennent les trois aspects suivants :

1. Contrôle et fonctionnement :Fournit des modes de fonctionnement manuel ou électrique, permettant un « fonctionnement à trois voies » de l'interrupteur de charge (ouverture, fermeture et mise à la terre).

Les opérateurs peuvent contrôler en toute sécurité les commutateurs du circuit haute tension internes via la poignée de commande ou les boutons du panneau, permettant ainsi la commutation et la maintenance quotidiennes des lignes.

2. Coordination des protections :Il s'agit de la fonction principale et la plus unique du mécanisme F : lorsqu'un défaut de court-circuit se produit dans le transformateur ou la ligne en aval, le fusible saute et son mécanisme de déclenchement active le mécanisme F, forçant l'interrupteur de charge à se déclencher immédiatement.

Objectifs principaux :

1. Interruption du courant de défaut :Le fusible et le mécanisme F fonctionnent ensemble pour isoler rapidement le courant de court-circuit.

2. Empêcher le fonctionnement monophasé :L'interrupteur de charge déconnecte simultanément l'alimentation triphasée, empêchant le fonctionnement monophasé ou biphasé du transformateur lorsque certains fusibles ont sauté, protégeant ainsi la sécurité des équipements.

3. Déconnexion visuelle :Après le déclenchement de l'interrupteur de charge, une déconnexion visuelle se forme, facilitant la localisation des défauts et les opérations de maintenance.

3. Verrouillage et sécurité :Le mécanisme F intègre un dispositif de verrouillage à cinq préventions, utilisant une logique mécanique précise pour éviter tout mauvais fonctionnement :

Lorsque l'interrupteur de charge est fermé, cela empêche la fermeture de l'interrupteur de mise à la terre.

Lorsque l'interrupteur de mise à la terre est fermé, cela empêche l'interrupteur de charge de se fermer.

Dans certaines conceptions, la porte de l'armoire ne peut être ouverte qu'une fois l'interrupteur de charge déconnecté.

Cela garantit la sécurité des opérateurs et des équipements, constituant la dernière ligne de défense du système de distribution d’énergie haute tension.

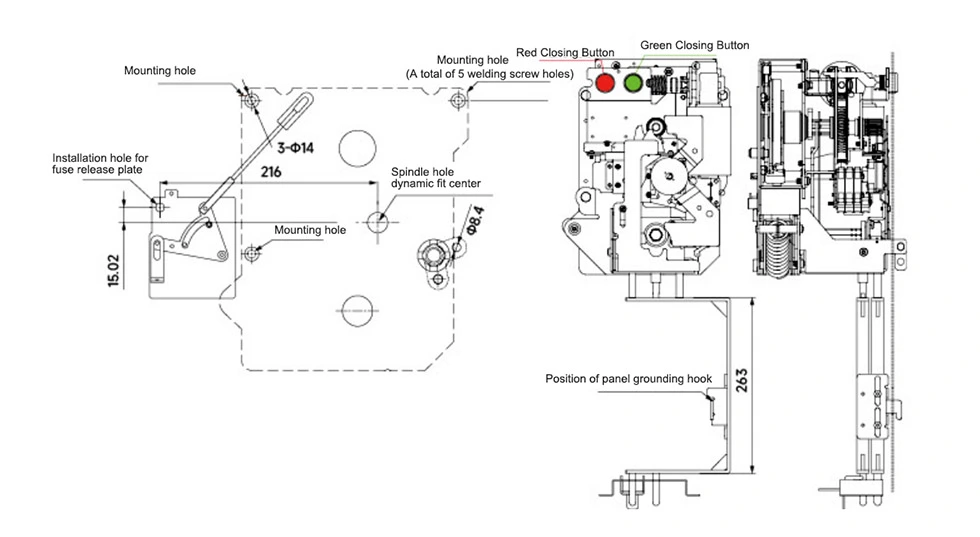

Apparence et dimensions

FAQ

Q1 : Le mécanisme de fonctionnement 11 KV pour l'unité principale en anneau MV prend-il en charge les achats en gros ?

A1 : Oui, nous fournissons directement depuis notre usine et pouvons fournir des solutions de personnalisation OEM et d’achat en gros.

Q2 : Le produit répond-il aux normes des interrupteurs haute tension ?

A2 : Oui, cette série de produits répond aux exigences des normes et spécifications pertinentes telles que GB16926-2009 « Dispositif combiné de fusibles pour interrupteur de charge CA haute tension ».

Q3 : Une assistance technique et des conseils d'installation sont-ils fournis ?

A3 : Nous fournissons des conseils techniques sur site, une assistance à l'installation et à la mise en service pour garantir une utilisation fluide par nos clients.

Pourquoi choisir Cotenele ?

1. Fabricant chinois, approvisionnement direct d'usine, avantage de prix significatif

2. Composants de base développés indépendamment, plusieurs brevets et tests de type

3. Haute fiabilité, sécurité et faibles coûts de maintenance

4. Appliqué avec succès dans des projets électriques à grande échelle, tant au niveau national qu'international

5. Service après-vente complet, fournissant une assistance technique et une formation

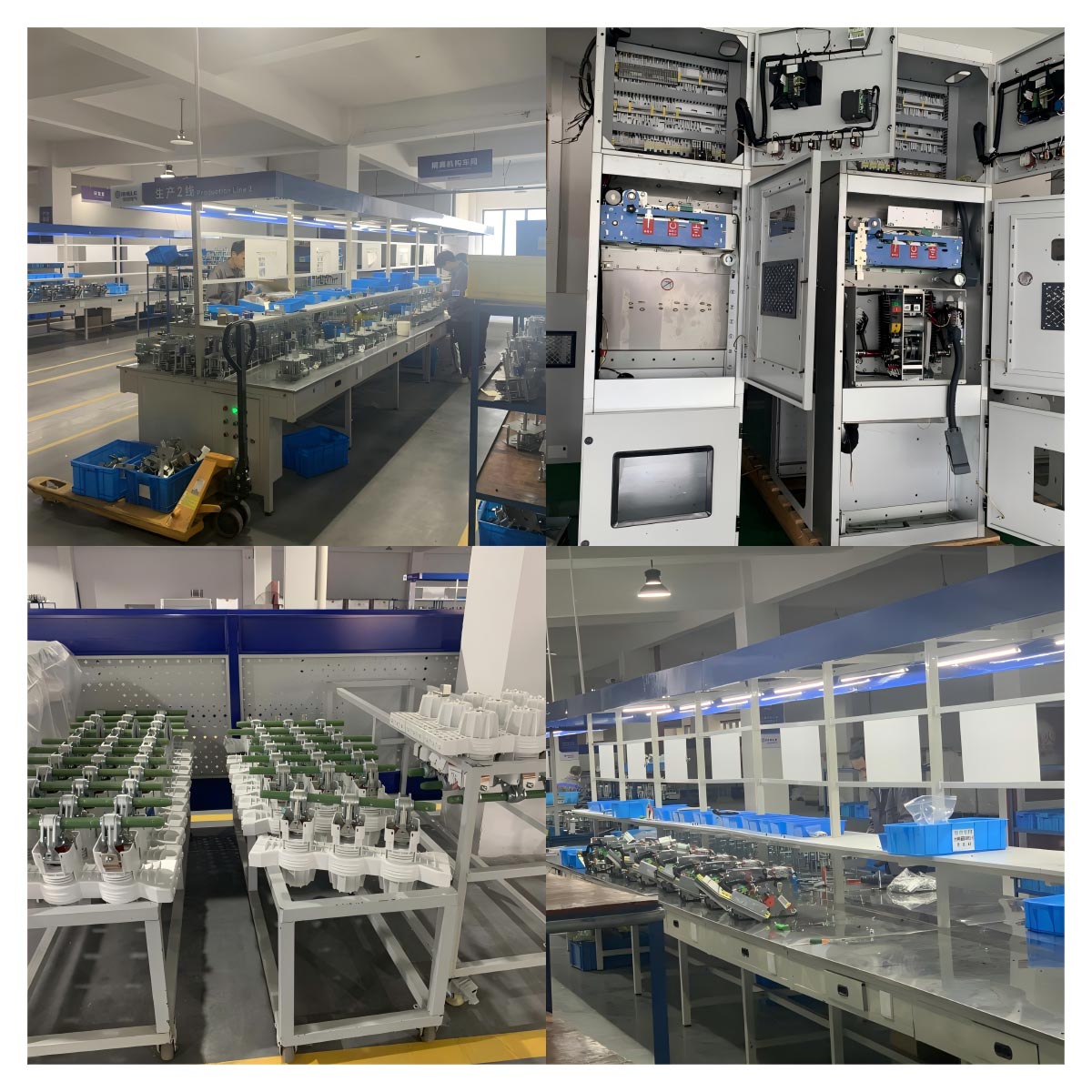

Exposition de produits
