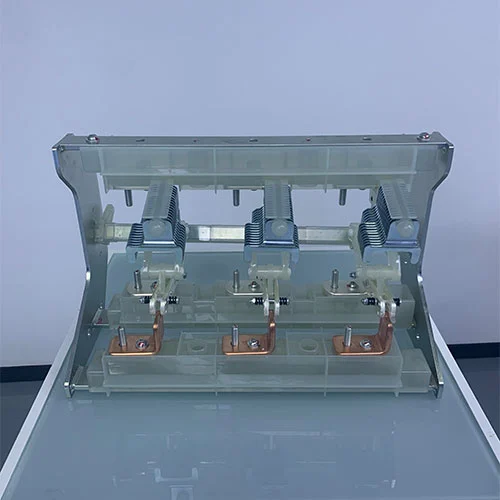

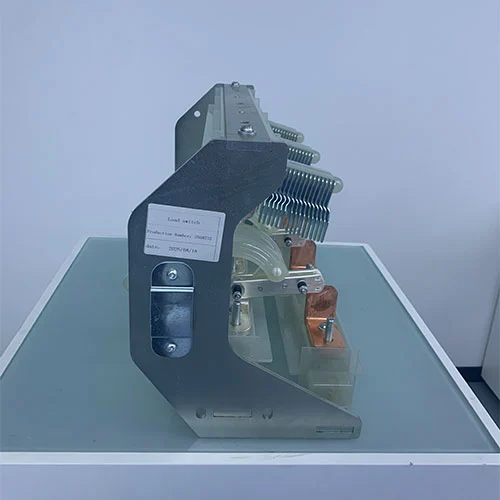

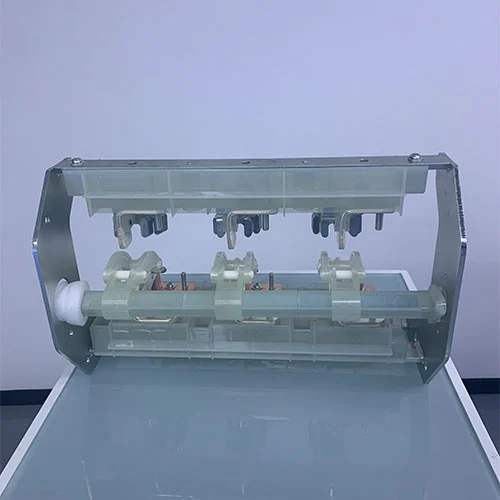

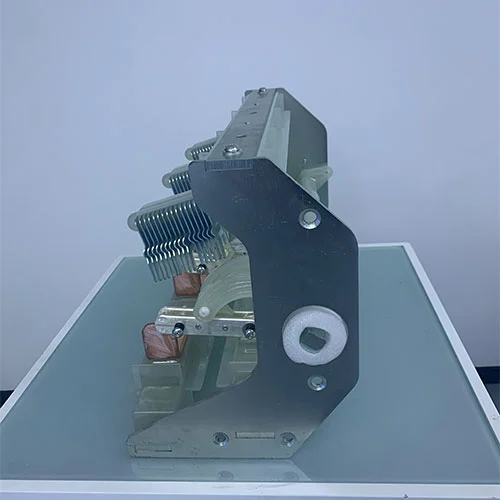

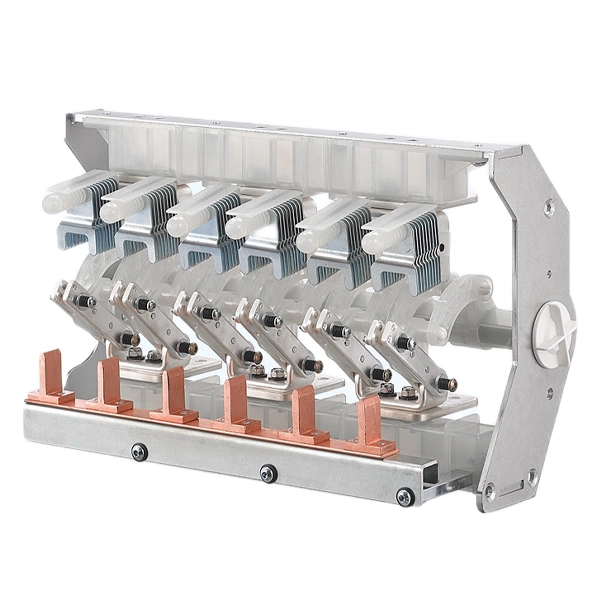

11KV RMU lambrisse des commutateurs de coupure de charge moyenne tension d'intérieur

Dans les réseaux de distribution d’énergie électrique moyenne tension, divers appareillages de commutation sont utilisés pour assurer une fourniture sûre et fiable de l’électricité. Parmi ceux-ci, les interrupteurs-sectionneurs sont des composants essentiels de ces appareillages, tels que les unités principales en anneau, les appareillages respectueux de l'environnement et les appareillages isolés au gaz. Ce sont des composants spécialisés conçus pour répondre aux exigences de routine de mise sous tension et de mise hors tension des circuits électriques. les interrupteurs de coupure de charge moyenne tension d'intérieur pour panneaux RMU 11KV série KDK-12D/1250-20 fabriqués par Contele ont reçu depuis longtemps des éloges de la part de clients nationaux et étrangers

Modèle et significations

What is a Load break Switch?

Les interrupteurs de coupure de charge moyenne tension d'intérieur pour panneaux RMU 11 kV sont des dispositifs de commutation électriques situés entre les sectionneurs et les disjoncteurs, capables d'interrompre le courant dans des conditions normales de circuit et de surcharge spécifiées. Ils peuvent interrompre le courant de service en toute sécurité, mais ne conviennent pas pour interrompre les courants de court-circuit (courants de défaut). Ils sont généralement équipés de dispositifs d'extinction d'arc de base, capables de gérer des arcs de charge normaux mais insuffisants pour éteindre des arcs de court-circuit de haute intensité.

Principe de fonctionnement d'un interrupteur-sectionneur

La clé des interrupteurs-sectionneurs réside dans la gestion sûre des arcs électriques. Lorsque les contacts se séparent, le courant ionise l'air ou le diélectrique, formant ainsi un chemin conducteur. Si l’arc n’est pas contrôlé, cela endommagera les contacts et retardera la déconnexion.

Les méthodes d’extinction d’arc couramment utilisées comprennent :

1. Extinction de l'arc par immersion dans l'huile :Les contacts sont immergés dans de l'huile isolante. La chaleur générée par l’arc décompose l’huile, formant de l’hydrogène gazeux à haute pression qui éteint rapidement l’arc.

2. Extinction d'arc gazeux (type jet) :Le matériau solide d’extinction d’arc est chauffé et vaporisé, éjectant du gaz pour éteindre l’arc.

3. Extinction par air comprimé ou arc gazeux :L'air fourni mécaniquement éteint l'arc (comme le SF₆ précoce).

4. Extinction de l'arc sous vide :Les contacts sont scellés dans une bouteille sous vide. Au point zéro AC, l’arc s’éteint instantanément, rétablissant la rigidité diélectrique.

Fonctions principales

Les interrupteurs-sectionneurs de charge moyenne tension d'intérieur des panneaux 11KV RMU sont les composants très importants pour les unités principales en anneau et les appareillages de commutation écologiques, ils ont diverses fonctions critiques :

1. Commutation de circuit de routine : peut être actionnée manuellement ou à distance pour activer/désactiver l'alimentation électrique vers et depuis la ligne, adaptée à la maintenance ou à la commutation de réseau en anneau.

2. Capacité de transport de courant et capacité de tenue : peut transporter le courant nominal et résister aux contraintes mécaniques et thermiques du courant de court-circuit pendant une courte période.

3. Point d'isolation visuelle : fournit un point de déconnexion visuelle fiable, garantissant la sécurité du personnel de maintenance.

4. Protection en conjonction avec des fusibles : Dans une unité de réseau en anneau, l'interrupteur de charge fonctionne en conjonction avec des fusibles pour obtenir une déconnexion automatique en cas de défaut, empêchant le fonctionnement monophasé d'endommager la charge.

Interrupteur de coupure de charge, sectionneur ou disjoncteur à vide

Pour apprécier pleinement le rôle de l’interrupteur de charge, il est indispensable de le comparer avec ses homologues.

Dans l'ensemble, l'interrupteur de charge est un composant fonctionnel efficace et spécialisé pour l'unité principale en anneau moyenne tension ou l'appareillage de commutation écologique. En maîtrisant l'interruption sûre des courants de charge et en s'associant de manière transparente aux fusibles pour la protection contre les pannes, il constitue une solution économique, compacte et fiable pour la grande majorité des opérations de commutation dans les réseaux de distribution moyenne tension. Alors que le sectionneur assure la sécurité grâce à l'isolation et que le disjoncteur offre une protection complète, l'interrupteur de charge est la bête de somme qui gère activement le flux d'énergie au quotidien.

Paramètres techniques

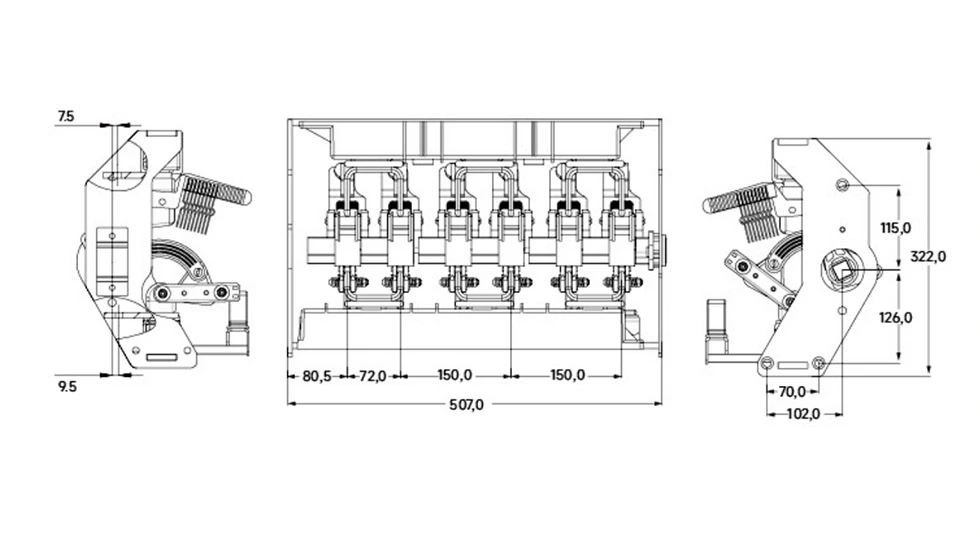

Apparence et dimensions

FAQ

T1. Quelle est la fonction principale d'un interrupteur-sectionneur ?

R : La fonction principale des interrupteurs de coupure de charge moyenne tension d'intérieur des panneaux RMU 11KV est d'allumer et d'éteindre l'appareil. nous utilisons un interrupteur-sectionneur pour couper l'alimentation en toute sécurité lorsqu'un électricien doit effectuer une maintenance sur une ligne. Il est conçu pour gérer le courant normal qui circule quotidiennement dans le système.

Q2. Combien de temps dure généralement un interrupteur-sectionneur ?

R : La plupart des interrupteurs-sectionneurs modernes, en particulier ceux utilisant la technologie du vide, sont très durables. Ils sont évalués pour un nombre spécifique d'opérations (par exemple, 1 000 ou 2 000 fois). Dans des conditions normales de travail, ils peuvent durer des décennies sans qu’il soit nécessaire de remplacer les pièces principales.

Q3. Un interrupteur-sectionneur est-il sécuritaire au toucher ?

R : Dans les appareillages modernes, l'interrupteur-sectionneur lui-même est généralement scellé à l'intérieur d'un réservoir métallique (comme dans un appareillage « isolé au gaz » ou « respectueux de l'environnement).

Q4. Pourquoi un interrupteur de charge est-il moins cher qu'un disjoncteur ?

R : Un disjoncteur est une machine très complexe. Il doit être suffisamment puissant pour capter et arrêter une énorme explosion d’énergie semblable à un éclair (un court-circuit). Un interrupteur-sectionneur doit uniquement arrêter le flux normal d’électricité. Étant donné que les pièces à l’intérieur n’ont pas besoin d’être aussi résistantes, le coût de fabrication est inférieur.

Q5. Puis-je utiliser un interrupteur-sectionneur pour un moteur d'une grande usine ?

R : Habituellement, non. Les gros moteurs créent des problèmes particuliers lorsque vous les éteignez. Ils nécessitent un dispositif (comme un contacteur ou un disjoncteur spécifique) conçu pour gérer ce type spécifique de rebond électrique. Les interrupteurs-sectionneurs sont les meilleurs pour les câbles, les lignes de distribution et les transformateurs.

Notre engagement service après-vente

Nous pensons que notre partenariat avec vous a commencé après la finalisation de la transaction. Notre entreprise s’engage à fournir une assistance fiable pour garantir le bon fonctionnement de votre équipement tout au long de sa durée de vie. Voici les services que vous pouvez obtenir de nous :

Support technique et formation : conseils à distance et formation gratuite ; première année de maintenance gratuite.

Réponse rapide : demandes traitées dans un délai d'une heure, garantissant une résolution rapide du problème.

Consultation à vie : consultation technique et assistance fournies tout au long du cycle de vie de l'équipement.

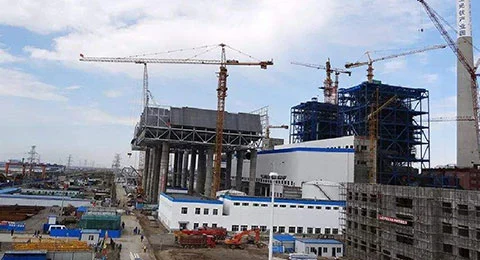

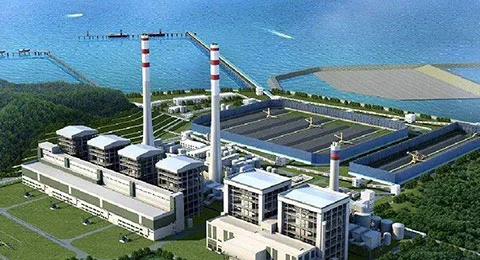

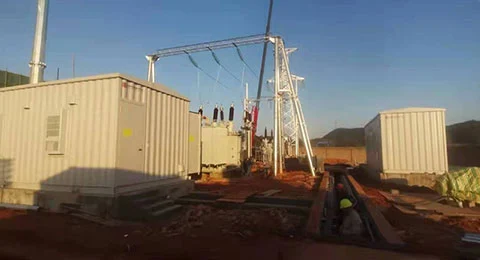

Cas clients

1. Projet régional de distribution d’électricité de State Grid en Chine orientale

2. Projet photovoltaïque de 1 600 MW de nouvelle base énergétique dans la province de Qinghai

3. Extension de la sous-station 110 kV de la mine d'or Aini au Tadjikistan

4. Fourniture complète d'équipement électrique du chemin de fer Sichuan-Tibet

Pourquoi choisir Cotenele Électrique ?

1. Fabricant professionnel en Chine, approvisionnement direct en usine, prend en charge les achats en gros.

2. Les produits sont certifiés ISO9001/14001/18001.

3. Des années d'expérience dans la coopération avec des clients nationaux et internationaux et des études de cas réelles garantissent le succès.

4. R&D innovante, améliorant continuellement les armoires à gaz respectueuses de l'environnement de la série RHSV.

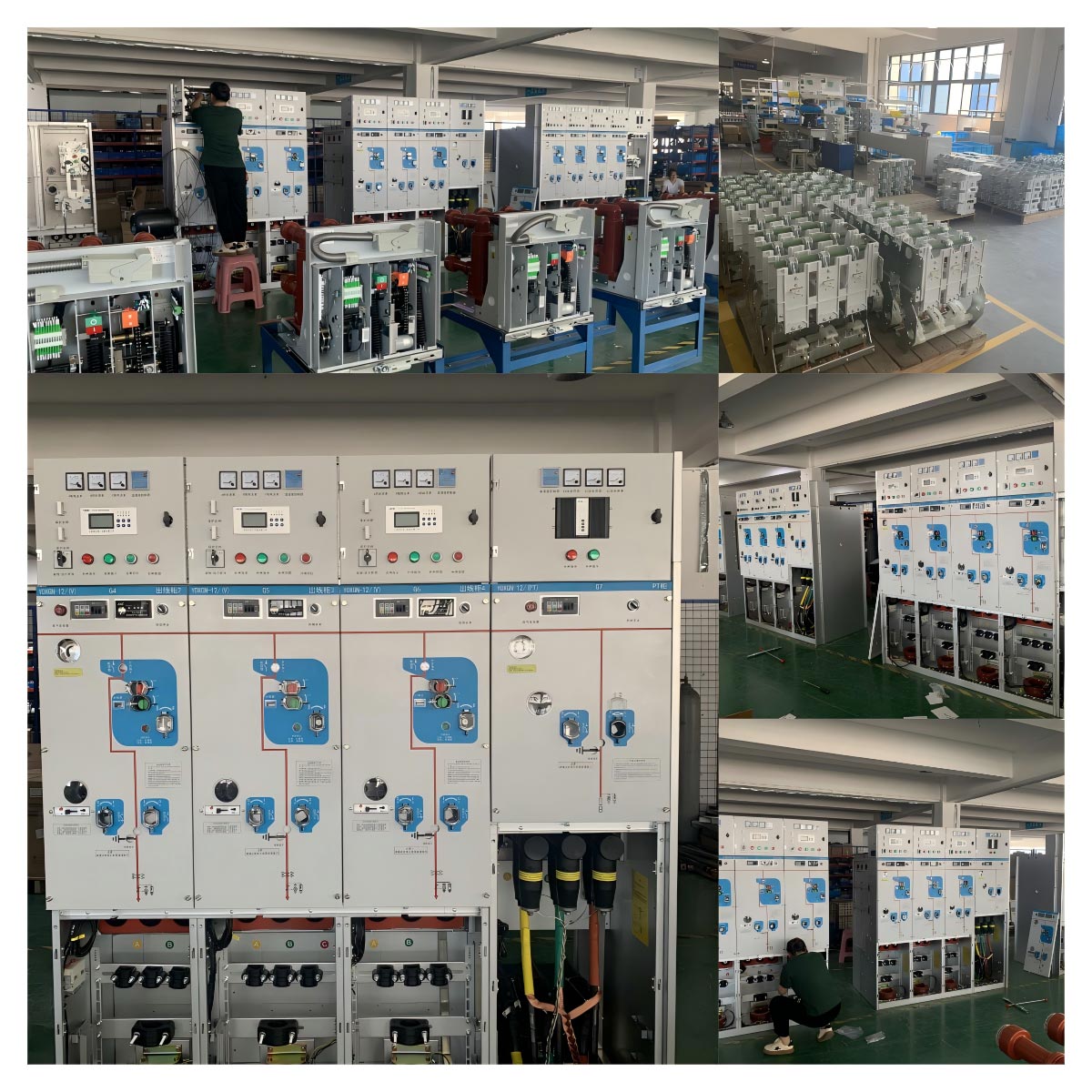

Exposition de produits
