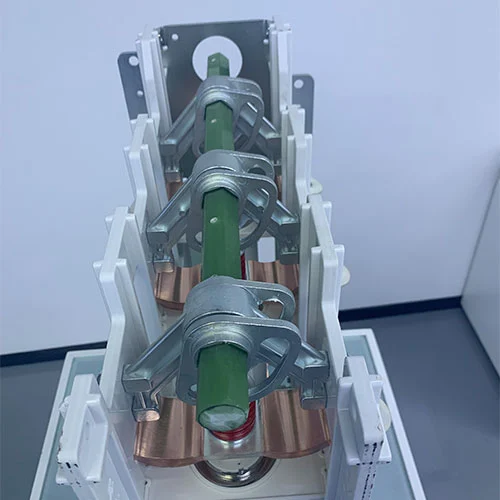

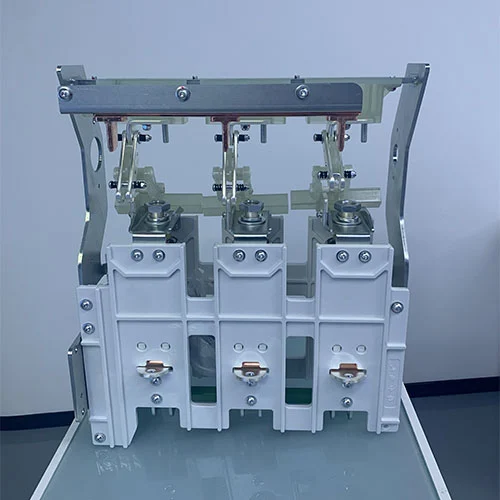

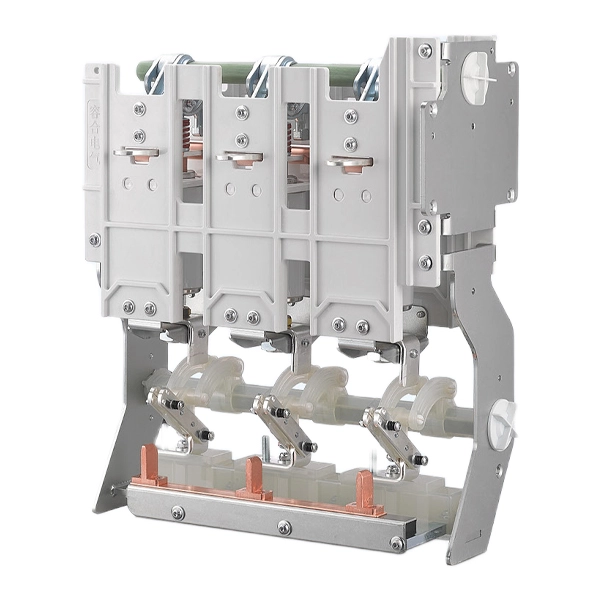

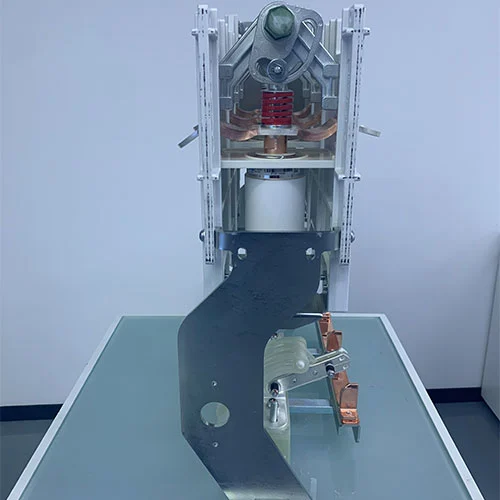

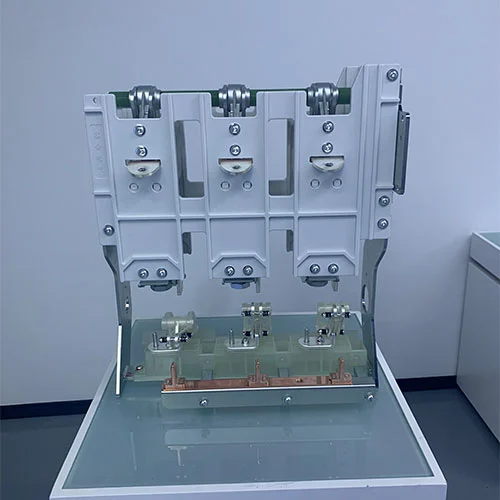

Commutateur d'isolement de disjoncteur de vide de panneaux de 11KV MV

La fiabilité et la durabilité sont les éléments les plus importants pour les unités principales en anneau et les appareillages de commutation moyenne tension respectueux de l'environnement dans les systèmes de distribution d'énergie modernes. La plupart des défauts des disjoncteurs sont associés à leurs mécanismes de fonctionnement, ce qui indique l'importance de la robustesse et de la fiabilité du mécanisme de fonctionnement. Quel que soit le type manuel ou électrique, ces interrupteurs d'isolement de disjoncteur à vide pour panneaux MT 11KV sont le « muscle » qui entraîne le dispositif de coupure. Les disjoncteurs à vide et les interrupteurs-sectionneurs peuvent assurer une protection et un contrôle complets dans le réseau électrique. Le disjoncteur à vide agit comme une réaction automatique aux défauts, tandis que l'interrupteur-sectionneur sert de point de contrôle manuel, quelle combinaison peut garantir qu'un circuit peut être utilisé en toute sécurité. Ces deux composantes des RMU respectueuses de l’environnement sont essentielles au maintien d’une infrastructure électrique résiliente.

Modèle de produit

Disjoncteur à vide

Un disjoncteur à vide (VCB) est un composant électrique de l'appareillage de commutation ou de l'unité principale en anneau du système de distribution d'énergie, qui interrompt le flux de courant en utilisant le vide comme moyen d'extinction d'arc. Les disjoncteurs à vide contrairement aux disjoncteurs fonctionnant au pétrole ou au gaz (comme le SF₆), un VCB abrite ses contacts fixes et mobiles dans une ampoule à vide scellée.

Lorsqu'un défaut se produit, les contacts se séparent et créent un arc électrique. En raison du vide dans l'environnement, il n'y a pas de gaz pour ioniser et entretenir l'arc. L'arc s'éteint rapidement à mesure que la vapeur métallique des contacts se condense, rétablissant presque instantanément la rigidité diélectrique. Ce processus est très efficace, rapide et respectueux de l’environnement. Les VCB sont principalement utilisés dans les applications moyenne tension (3 kV à 40,5 kV) et présentent les avantages d'une longue durée de vie, d'une faible maintenance et d'une capacité à gérer des opérations de commutation fréquentes.

Interrupteur-sectionneur

Un interrupteur-sectionneur est un composant essentiel du RMU respectueux de l'environnement, qui assure deux fonctions principales. Premièrement, cet interrupteur peut créer, transporter et couper en toute sécurité le courant de charge normal d’un circuit. Deuxièmement, en position ouverte, ce commutateur d'isolement fournit un degré d'isolement spécifié, créant un point de déconnexion visible et sûr pour la maintenance ou le dépannage.

Bien qu'il puisse gérer des courants de fonctionnement normaux, un interrupteur-sectionneur n'est pas conçu pour interrompre des courants de défaut élevés (comme les courts-circuits). Il doit être capable de résister à ces courants élevés pendant une courte durée, mais s'appuie sur un fusible ou un disjoncteur en amont pour éliminer réellement le défaut. Ils sont essentiels pour sectionner les câbles, les transformateurs de commutation et les unités de réseau en anneau d'isolation, et peuvent être isolés dans l'air ou dans le gaz (SF₆ ou sans SF₆) pour un encombrement réduit.

Différences clés entre un disjoncteur à vide et un interrupteur-sectionneur

Bien que les deux soient des appareils de commutation, leurs fonctions principales sont distinctes :

Paramètres techniques du disjoncteur à vide avec interrupteur-sectionneur

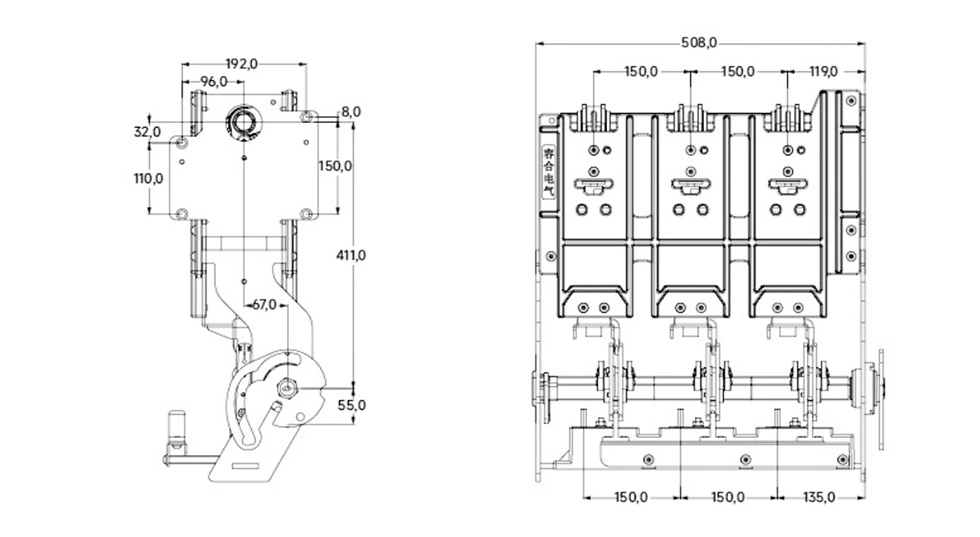

Apparence et dimensions

FAQ

1. Pourquoi utilise-t-on le vide pour éteindre l'arc dans un VCB ?

Le vide est un moyen d’extinction d’arc incroyablement efficace car il ne contient presque aucune particule à ioniser. Lorsque le point de contact du disjoncteur à vide se sépare, l'arc sera formé de vapeur métallique. Dans un environnement sous vide, cette vapeur se recondensera rapidement sur la surface de contact, ionisera l'espace de contact et empêchera l'arc de se rallumer. Ce processus peut être complété en quelques millisecondes.

2. Un interrupteur-sectionneur peut-il être utilisé comme dispositif de protection autonome ?

Non. Un interrupteur-sectionneur est un dispositif de commutation et d’isolement, pas un dispositif de protection. Il ne peut pas interrompre les courants de court-circuit. Pour une protection complète, il doit être utilisé en série avec un dispositif de coupure de courant de défaut, tel qu'un jeu de fusibles (formant un ensemble interrupteur-fusible) ou avec un disjoncteur.

3. Comment l'interrupteur d'isolement du disjoncteur sous vide des panneaux MT 11KV affecte-t-il le contrôle et protège-t-il un disjoncteur ou un sectionneur ?

Le mécanisme de commande du disjoncteur à vide ou de l'interrupteur-sectionneur stocke et libère l'énergie nécessaire à l'ouverture et à la fermeture des contacts du disjoncteur. qui est la partie la plus sujette aux pannes d’un interrupteur de l’appareillage. Un mécanisme de commande fiable, tel que le mécanisme à ressort décrit pour le RHV-12D/630-20, garantit des vitesses et des forces d'ouverture et de fermeture constantes, ce qui est très important pour interrompre en toute sécurité les défauts et obtenir une longue durée de vie mécanique (plus de 10 000 opérations).

4. Quels sont les principaux avantages de l'utilisation d'un VCB par rapport à un disjoncteur SF₆ ?

Le principal avantage est le respect de l’environnement. Le gaz SF₆ est un puissant gaz à effet de serre qui n’est pas propice à la protection de l’environnement. Les VCB utilisent le vide comme moyen d'extinction de l'arc, ce qui est inoffensif pour l'environnement. De plus, les VCB nécessitent généralement moins d’entretien et ont une construction plus simple, car ils n’ont pas besoin de systèmes pour gérer la pression du gaz ou la décomposition.

5. Dans une application typique, comment un VCB et un interrupteur-sectionneur fonctionnent-ils ensemble ?

Considérons un système de distribution d'énergie industrielle. Un VCB sur l'arrivée protège l'ensemble de l'installation contre les défauts. Pour un gros moteur spécifique, un interrupteur-sectionneur peut être installé localement. Dans des conditions normales, l'opérateur utilise l'interrupteur-sectionneur pour démarrer et arrêter le moteur. Si un défaut se produit dans l'appareillage moyenne tension ou dans le RMU écologique du système de distribution d'énergie, le VCB en amont se déclenchera pour éliminer le défaut. Une fois le défaut résolu, l'opérateur peut ouvrir en toute sécurité l'interrupteur-sectionneur local pour fournir un point d'isolement visible avant d'effectuer la maintenance de l'appareil électrique.

À propos de nous

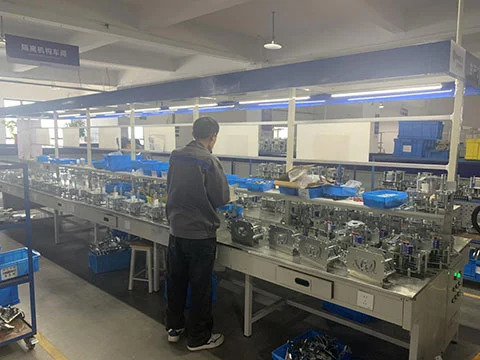

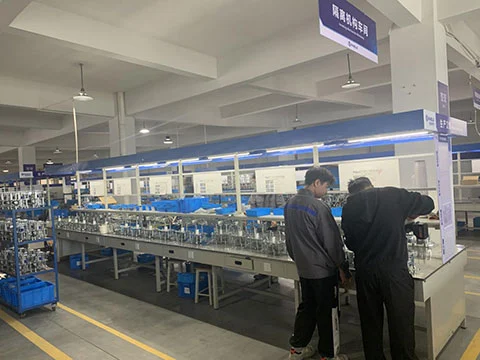

Cotenele International Trade (Wenzhou) Co., Ltd est un fabricant d'appareillages de commutation certifié en Chine avec plus de 30 000 m² d'usine, un système qualité certifié ISO et plus de 5 ans d'expérience dans la production d'appareillages MT. Les clients peuvent acheter directement à l'usine à des prix compétitifs, des solutions OEM/ODM et une assistance technique complète pour l'installation et la maintenance.

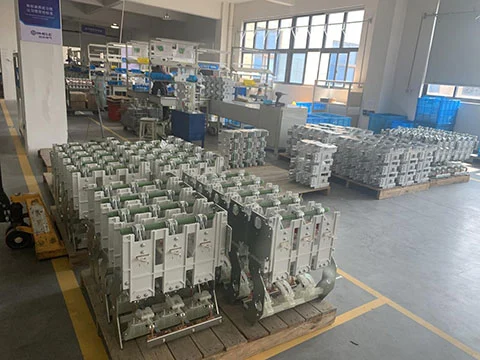

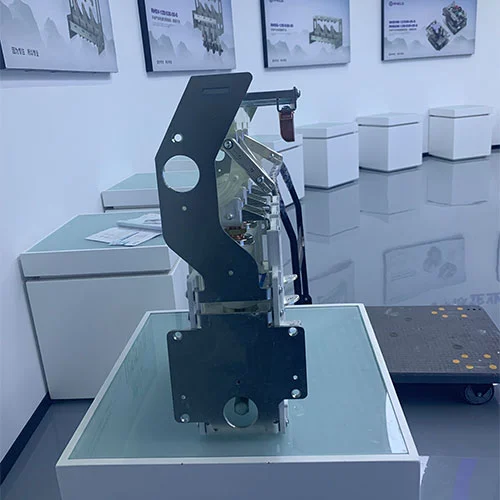

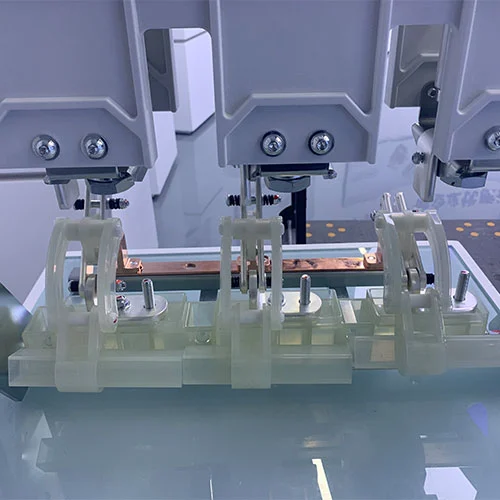

Exposition de produits
