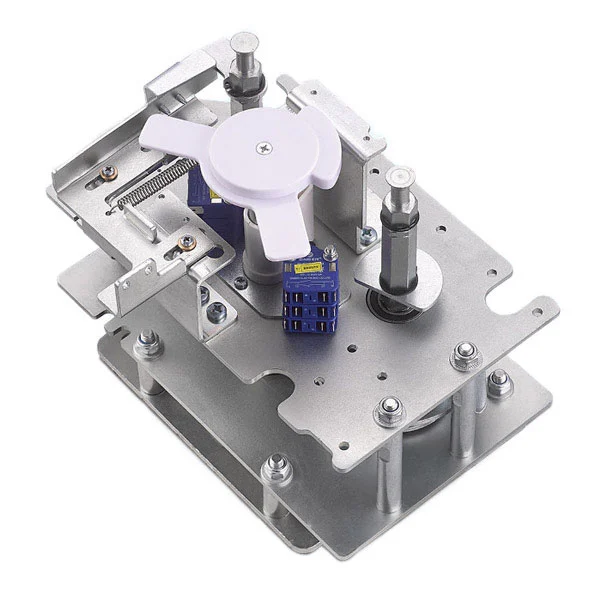

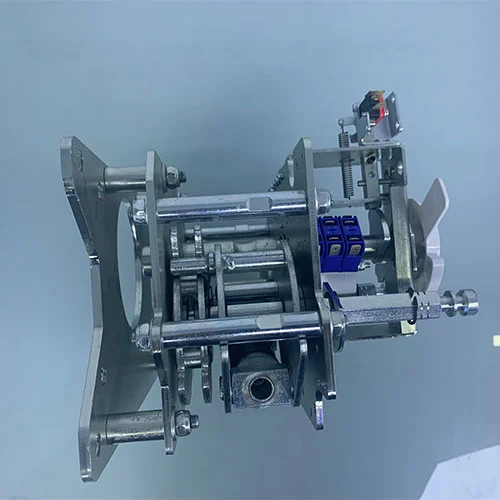

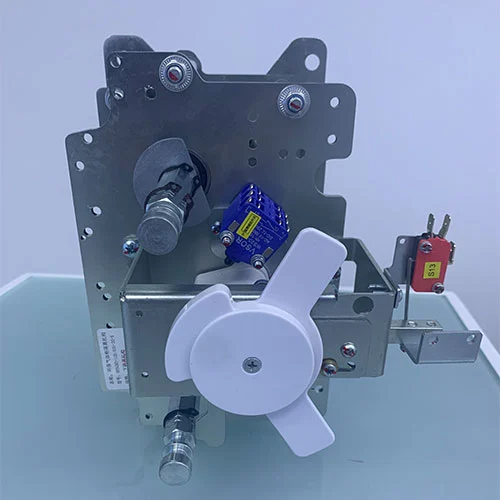

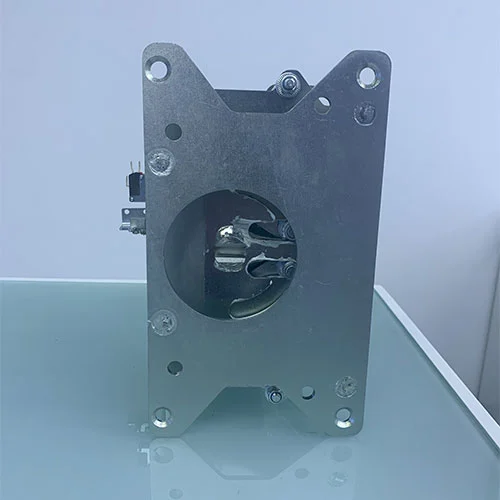

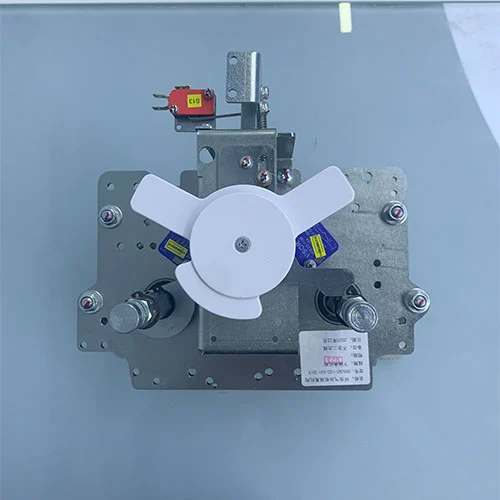

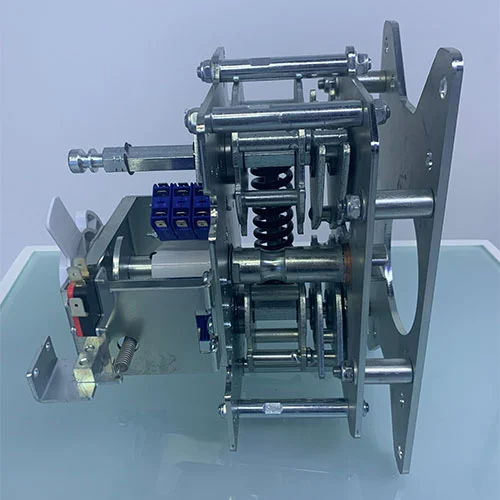

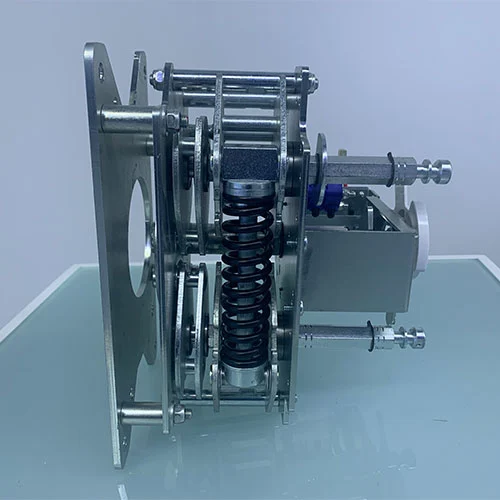

Mécanisme d'isolation 11KV pour panneaux intérieurs moyenne tension

Le mécanisme d'isolement 11KV pour panneaux intérieurs moyenne tension est un mécanisme de commande isolé qui est utilisé pour les opérations d'ouverture et de fermeture des sectionneurs et des interrupteurs de mise à la terre dans un appareillage de commutation à isolation gazeuse (GIS) respectueux de l'environnement. Ce mécanisme de fonctionnement de l'interrupteur-sectionneur utilise un système de stockage d'énergie à ressort pour entraîner l'interrupteur-sectionneur, et le mécanisme de stockage d'énergie centré à ressort de compression contrôle les opérations de l'interrupteur de mise à la terre. Ce mécanisme de fonctionnement de l'interrupteur-sectionneur présente des caractéristiques de trois positions de travail distinctes : Fermé (ON), Ouvert (OFF) et Mise à la terre (TERRE). Le mécanisme de commande est doté d'une fonction de verrouillage mécanique à cinq préventions pour garantir la sécurité opérationnelle et le respect de la séquence.

Modèle et signification

Spécifications techniques

Comment faire fonctionner correctement ce produit ?

Toutes les opérations du mécanisme d'isolation KDSGM-12D/630-20 11KV pour panneaux intérieurs moyenne tension sont effectuées à l'aide d'une poignée hexagonale dédiée insérée dans l'arbre d'entraînement correspondant.

1. Fermeture du sectionneur

Assurez-vous que l'interrupteur de mise à la terre du panneau est en position OFF.

Insérez la poignée dans l'arbre hexagonal sur le côté droit du mécanisme.

Faites pivoter d'environ 90° dans le sens inverse des aiguilles d'une montre pour fermer le sectionneur.

Lorsque le sectionneur est FERMÉ, le port du commutateur de mise à la terre est bloqué par une plaque indicatrice, empêchant un fonctionnement dangereux.

2. Ouverture du sectionneur (OFF)

Insérez la poignée dans l'arbre hexagonal sur la face supérieure du mécanisme.

Tournez d'environ 90° dans le sens des aiguilles d'une montre pour ouvrir le sectionneur.

Une fois OUVERT, l'opérateur peut soit fermer à nouveau le sectionneur, soit actionner l'interrupteur de mise à la terre.

3. Utilisation de l'interrupteur de mise à la terre

Autorisé uniquement une fois que le sectionneur est complètement OUVERT.

Insérez la poignée dans l'arbre hexagonal sur le côté gauche du mécanisme.

Faites pivoter de 90° dans le sens des aiguilles d'une montre pour fermer le circuit de mise à la terre, ou de 90° dans le sens inverse des aiguilles d'une montre pour l'ouvrir.

Lorsque l'interrupteur de mise à la terre est FERMÉ, le port du sectionneur est bloqué, maintenant ainsi l'intégrité du verrouillage et garantissant un fonctionnement sûr.

Principales caractéristiques de sécurité

Verrouillage à cinq préventions : empêche la mise à la terre accidentelle d'un circuit sous tension ou la mise sous tension d'un circuit mis à la terre.

Indicateurs visuels : indiquent clairement les positions des commutateurs à l'opérateur.

Application du fonctionnement séquentiel : garantit que le sectionneur et l'interrupteur de mise à la terre fonctionnent toujours dans le bon ordre.

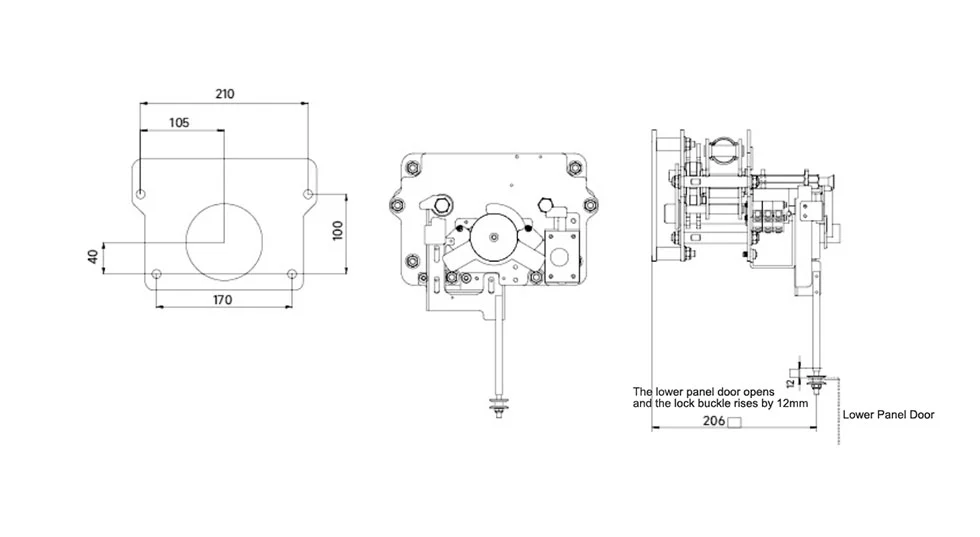

Apparence et dimensions

Champ d'application

Ce mécanisme d'isolation 11KV pour panneaux intérieurs moyenne tension est spécialement conçu comme composant adapté pour les interrupteurs d'isolation et de mise à la terre à trois positions (ON-OFF-EARTH) installés dans les unités principales en anneau (RMU) et les panneaux de commutation à isolation gazeuse moyenne tension et respectueux de l'environnement. Il convient aux applications nécessitant des verrouillages de sécurité stricts et une commutation fiable à ressort dans les systèmes de distribution d'énergie utilitaires, commerciaux et industriels.

FAQ

Q1 : Quelle est la séquence opérationnelle correcte entre le sectionneur et l’interrupteur de mise à la terre ?

R : Les verrouillages de sécurité doivent être appliqués dans un ordre strict. Le sectionneur de terre ne peut être actionné (fermé ou ouvert) qu'une fois que le sectionneur est complètement OUVERT. Le sectionneur ne peut être actionné qu'une fois que le sectionneur de terre est complètement ouvert. Le respect de cette séquence empêche la fermeture dangereuse du sectionneur de terre sur un circuit sous tension.

Q2 : Comment fonctionne la « fonction de verrouillage à cinq préventions » pour ce mécanisme de fonctionnement ?

R : La fonction de verrouillage fonctionne principalement grâce à une conception mécanique. lorsque le sectionneur ou l'interrupteur de mise à la terre est en position FERMÉ, la plaque de barrière physique bloquera l'arbre de commande de l'interrupteur opposé. Ce mécanisme d'isolation garantira que d'importantes opérations de sécurité sont évitées, notamment la mise à la terre d'un circuit sous tension, la mise sous tension d'un circuit mis à la terre et l'accès aux intérieurs des compartiments pendant que l'équipement est sous tension.

Q3 : À quelles normes ce mécanisme d'isolation 11KV pour panneaux intérieurs moyenne tension est-il conforme ?

R : Les panneaux intérieurs moyenne tension sont fabriqués et entièrement testés conformément à la norme nationale chinoise GB/T 1985-2023 « Sectionneurs et sectionneurs de terre à courant alternatif haute tension » et à d'autres spécifications techniques pertinentes pour les composants de l'appareillage de commutation.

Q4 : La poignée de commande est-elle universelle pour toutes les opérations ?

R : Oui, une seule poignée hexagonale dédiée est utilisée pour toutes les opérations. Cependant, il ne peut être inséré que dans l'arbre de commande spécifique qui n'est à aucun moment bloqué par la plaque indicatrice de verrouillage, garantissant ainsi la procédure correcte.

Q5 : Comment l'opérateur peut-il confirmer visuellement la position actuelle des interrupteurs ?

R : Le mécanisme intègre un indicateur de position clair. De plus, le système de verrouillage fournit un repère visuel direct : si un port de commande est couvert par la plaque indicatrice, l'interrupteur correspondant est en position FERMÉ et l'interrupteur alternatif peut fonctionner en toute sécurité (si son port est accessible).

Pourquoi choisir les produits Cotenele ?

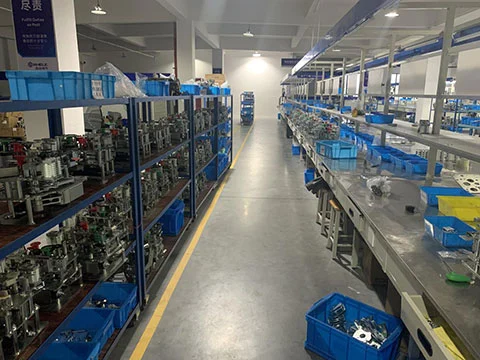

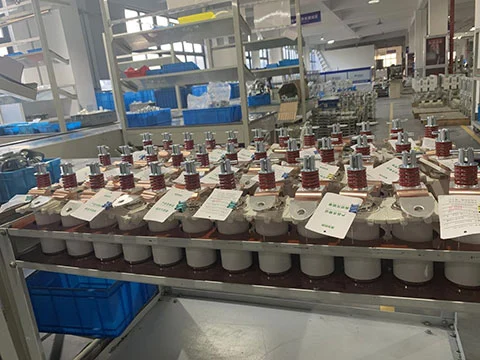

Fabrication en interne :Possède plus de 30 000 mètres carrés d'espace d'usine et est certifié ISO9001, ISO14001 et ISO45001.

Fiabilité:Utilisé dans de nombreux projets énergétiques, métropolitains, pétrochimiques et industriels.

Personnalisation rapide :Fournit des services OEM/ODM aux fabricants d’appareillages de commutation.

Innovation environnementale :Se concentre sur les composants SIG respectueux de l’environnement.

Expertise technique :Une équipe d’ingénieurs expérimentés garantit la sécurité, la précision et la durabilité des produits.

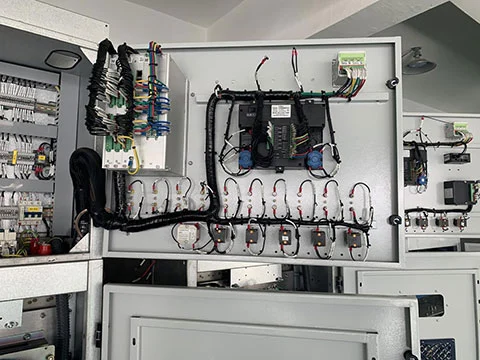

Exposition de produits
