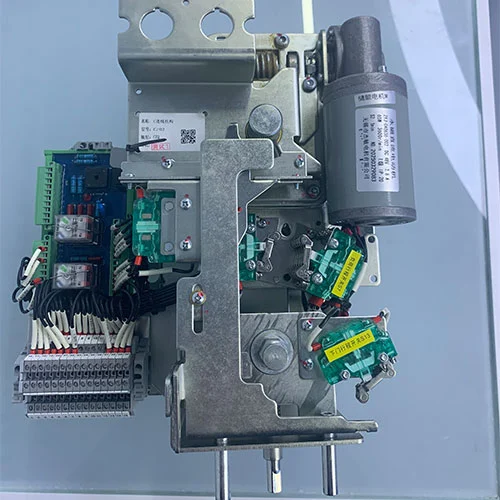

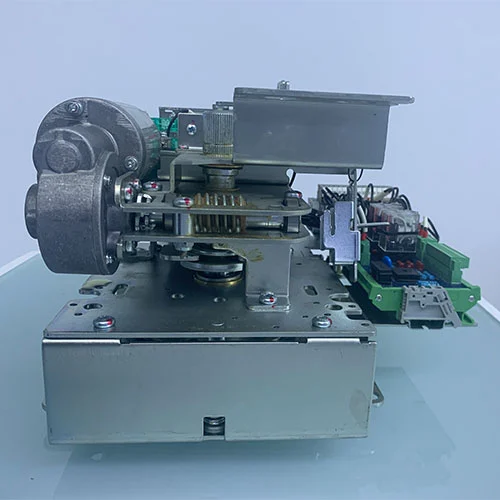

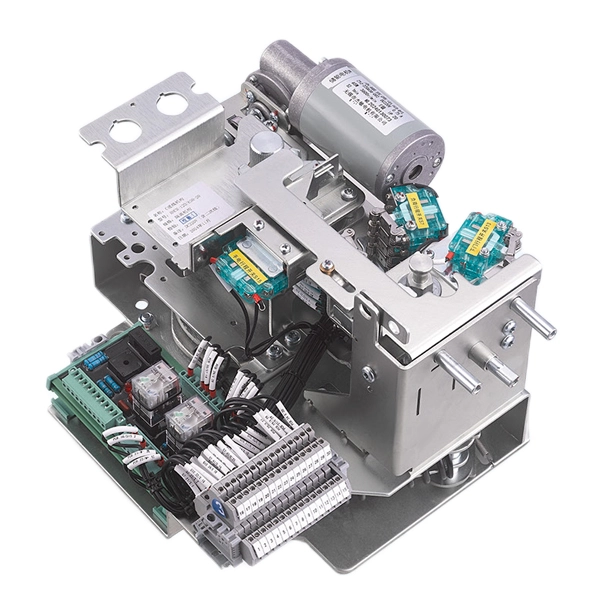

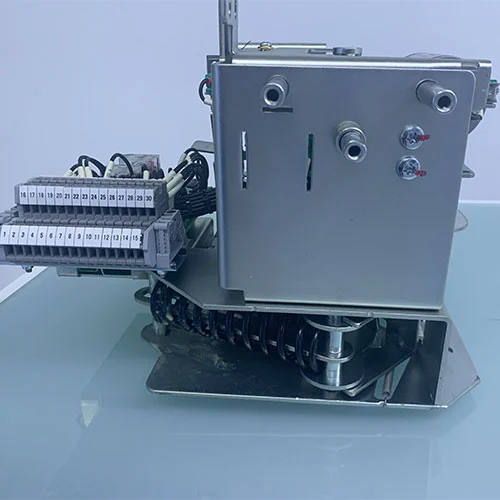

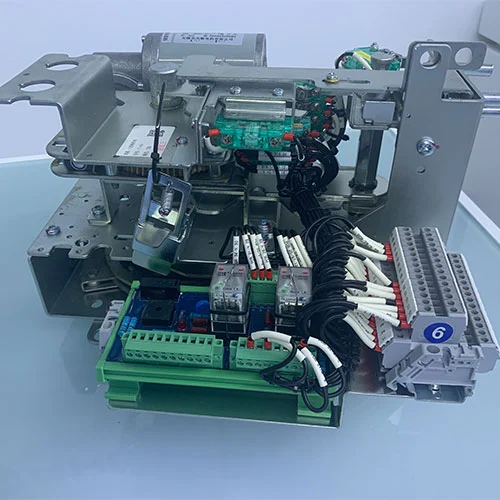

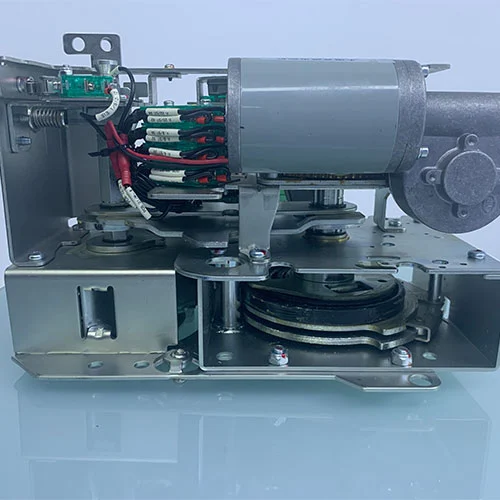

Mécanisme électrique 11KV pour appareillage moyenne tension

Cotenele est un grand fabricant qui produit des unités principales en anneau et leurs composants internes. L'unité principale en anneau (RMU) est une garantie importante pour un approvisionnement électrique fiable et sûr dans un réseau de distribution d'énergie moderne. Il s'agit d'un appareillage de commutation compact sous enveloppe métallique, couramment utilisé dans les sous-stations de distribution secondaire pour distribuer l'énergie aux transformateurs, aux grands bâtiments et aux installations industrielles.

Le mécanisme électrique 11KV pour appareillage moyenne tension est un composant essentiel d'une RMU qui fait office de « centre de contrôle » pour les interrupteurs électriques tels que les disjoncteurs à vide, les sectionneurs et les interrupteurs-sectionneurs. Parmi les différentes sections de composants d'une RMU, le mécanisme entrant est sans doute le plus critique, car il sert de passerelle pour l'énergie électrique entrant dans le système.

Modèle

Définition du mécanisme d’exploitation entrant ?

Le mécanisme d'arrivée est un composant de contrôle essentiel pour l'unité d'arrivée d'une unité principale en anneau, où l'énergie haute tension provenant du réseau externe ou de la sous-station en amont entre dans la RMU. Il actionne le commutateur principal pour connecter, isoler ou mettre à la terre le circuit entrant en toute sécurité.

En fonction des exigences du système, le mécanisme entrant contrôle l'un des deux types de commutateurs :

Interrupteur de coupure de charge (mécanisme "C")

Conçu pour un fonctionnement fréquent dans des conditions de charge normales.

Fonctionnement à trois positions :ON / OFF / TERRE.

Fournit une isolation visible et une mise à la terre sûre pour la maintenance.

Disjoncteur à vide (mécanisme "V")

Applications haute capacité avec protection contre les pannes.

Interrompt les courants de court-circuit pour éviter tout dommage à la RMU et aux équipements en aval.

Remplit toutes les fonctions d'un interrupteur-sectionneur avec une sécurité renforcée.

Tous les mécanismes entrants comprennent :

Fonctionnement manuel ou motorisé à ressort.

Indicateurs de position clairs (ON, OFF, TERRE).

Verrouillages électriques intégrés au système de protection RMU.

Mode d'emploi - Mécanisme électrique 11KV pour appareillage moyenne tension

1. Opération de clôture

Fermeture manuelle :

Insérez la poignée de commande désignée dans l'arbre d'entraînement supérieur.

Tournez dans le sens des aiguilles d'une montre d'environ 90° pour comprimer le ressort jusqu'à son point de verrouillage.

Le ressort se libère, entraînant la fermeture du circuit principal de l'interrupteur de charge.

Fermeture électrique :

Alimentez le mécanisme et envoyez un signal de fermeture.

Le contrôleur vérifie l'état de l'interrupteur de charge et se verrouille.

Si les conditions sont remplies, le moteur du mécanisme complète la fermeture.

Remarque : L'opération de mise à la terre est verrouillée mécaniquement pendant la fermeture du circuit principal.

2. Opération d'ouverture

Ouverture manuelle :

Insérez la poignée de commande dans l'arbre d'entraînement supérieur.

Tournez dans le sens inverse des aiguilles d'une montre d'environ 90° pour comprimer le ressort jusqu'à son point de verrouillage.

Le ressort libère de l'énergie pour ouvrir le circuit principal de l'interrupteur de charge.

Ouverture électrique :

Envoyez un signal d’ouverture au contrôleur.

Le contrôleur vérifie l'état du commutateur et les verrouillages.

Le mécanisme moteur complète l'opération d'ouverture.

Remarque : En position ouverte, les opérations de fermeture et de mise à la terre sont autorisées.

3. Opération de mise à la terre (Mise à la terre)

Fermeture du sectionneur de terre :

Insérez la poignée dans l’arbre d’entraînement de mise à la terre inférieur.

Rotation dans le sens des aiguilles d'une montre ~ 90° ; le ressort se comprime et se relâche pour fermer le sectionneur de terre.

Les verrouillages s'activent, empêchant la fermeture du circuit principal.

Ouverture du sectionneur de terre :

Insérez la poignée dans le même arbre inférieur.

Rotation dans le sens inverse des aiguilles d'une montre ~ 90° ; le ressort déclenche pour ouvrir l'interrupteur de mise à la terre.

Les verrouillages se libèrent, permettant le fonctionnement normal du commutateur de charge.

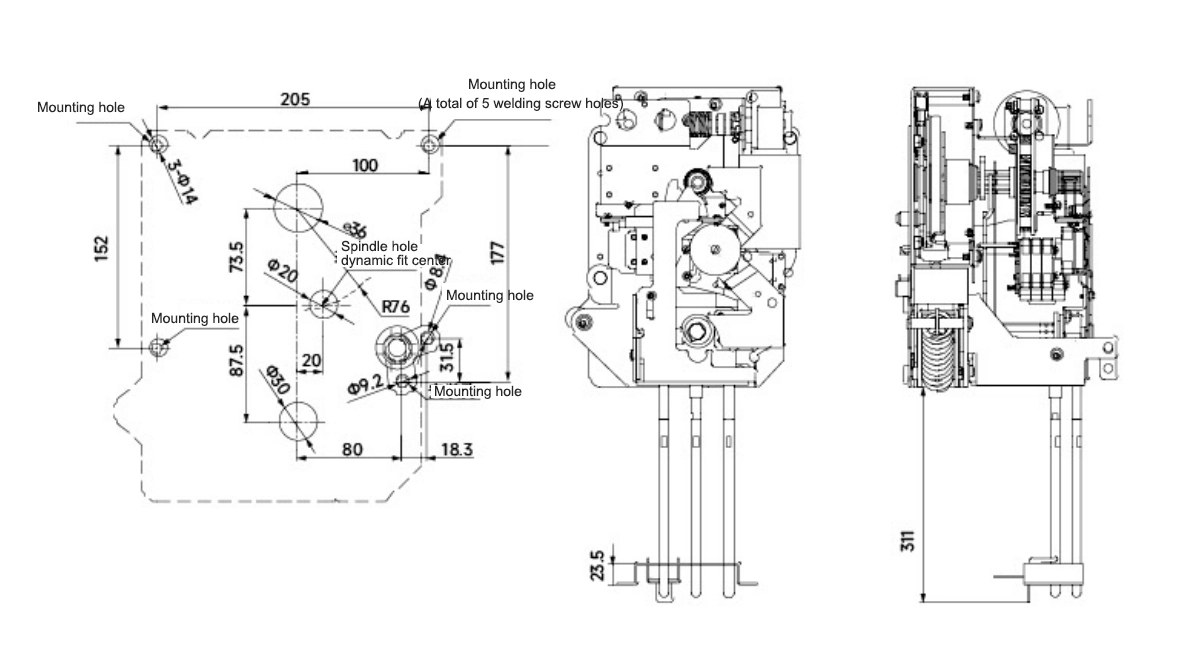

Apparence et dimensions

Pourquoi nous choisir ?

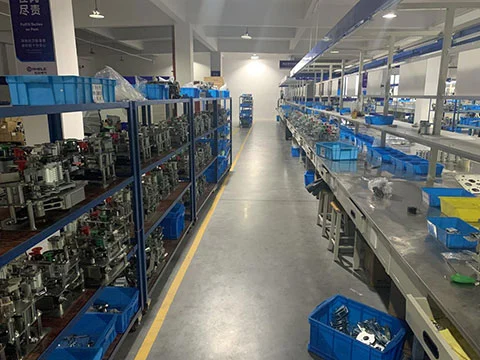

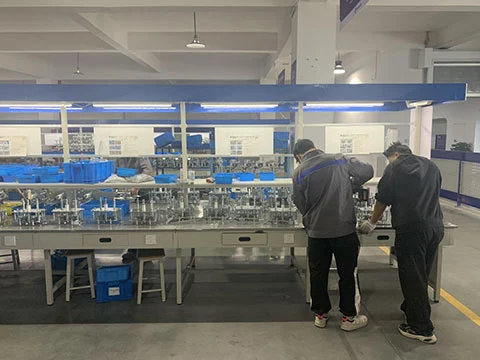

Approvisionnement direct d'usine :Cotenele est situé à Yueqing, dans la province du Zhejiang, avec une usine principale couvrant 30 000 mètres carrés.

Certifications :ISO9001, ISO14001, ISO45001.

Force technique :Vaste expérience en R&D dans les armoires à gaz, les disjoncteurs à vide et les mécanismes de fonctionnement respectueux de l'environnement de la série RHSV, avec plusieurs brevets et rapports d'essais de type nationaux.

Cas clients :Des projets à grande échelle tels que China Resources Power, le parc éolien de Banyunxian, la mine d'or Aini au Tadjikistan et le chemin de fer Sichuan-Tibet démontrent la fiabilité et l'applicabilité internationale de nos produits.

Avantages en matière d'approvisionnement :Prend en charge la personnalisation en masse, la livraison rapide et les applications d'ingénierie de projets nationales et internationales.

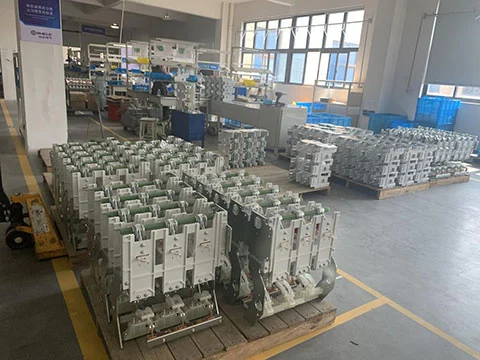

Exposition de produits
