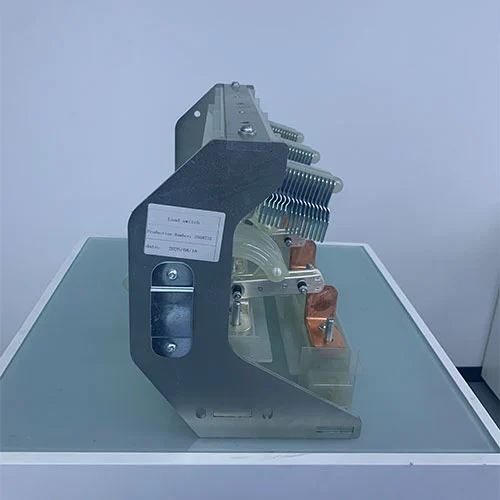

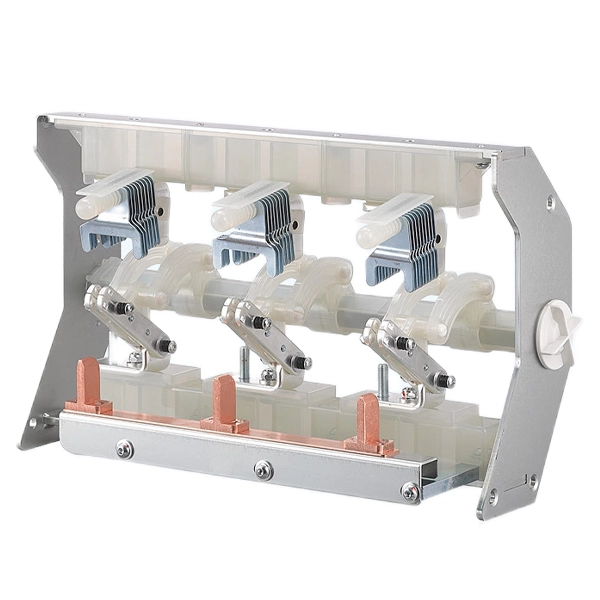

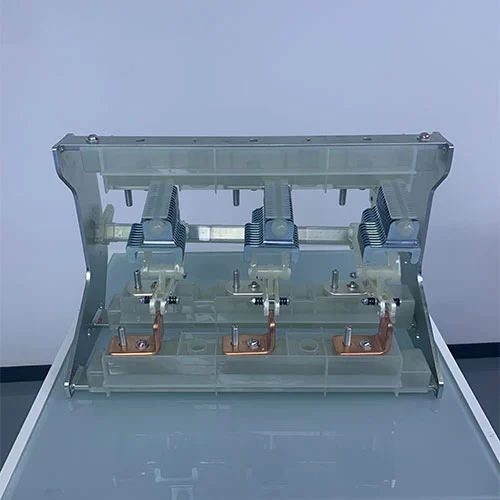

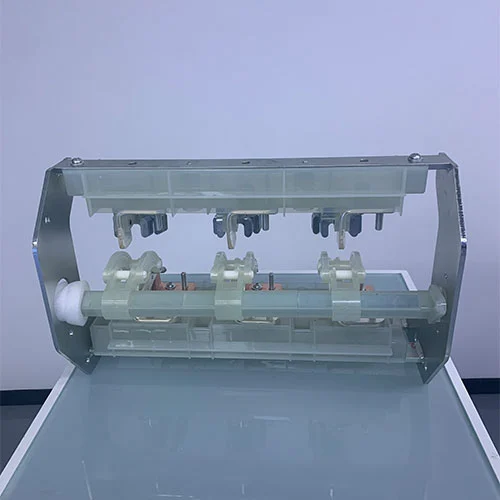

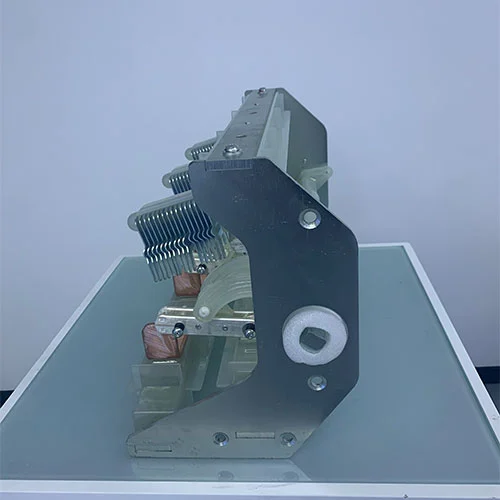

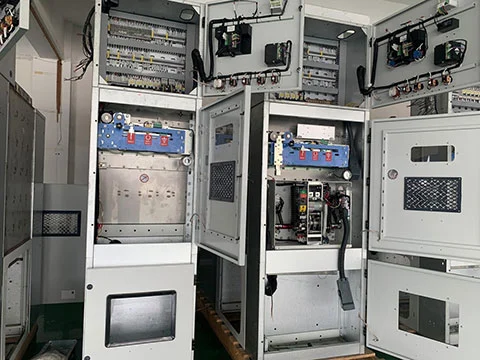

Interrupteur de charge de l'unité principale à anneau moyenne tension 11KV

Le commutateur de charge de l'unité principale en anneau moyenne tension 11 kV est le composant central d'une unité de réseau en anneau utilisé pour contrôler le commutateur de courant nominal. Cotenele propose des commutateurs de charge et des solutions d'unités de réseau en anneau extrêmement fiables.

Courant de tenue de courte durée : courant de tenue de courte durée du circuit principal jusqu'à 20 kA (4 s), 25 kA (3 s) ; interrupteur de mise à la terre courant de tenue de courte durée 20 kA (4 s).

Durée de vie mécanique : interrupteur de charge 5000 opérations, interrupteur de mise à la terre 3000 opérations.

Conformité aux normes : GB3804-2017, GB16926-2009, GB/T1985-2023.

Modèle et signification

Qu'est-ce qu'un interrupteur-sectionneur ?

Il s'agit d'un dispositif de commutation mécanique généralement monté dans une unité principale en anneau ou un appareillage isolé au gaz, capable de créer, de transporter et de couper des courants électriques dans des conditions normales de circuit. Ce qui inclut le fonctionnement dans des conditions telles que des courants de charge, des conditions à vide ou de petits courants inductifs (comme la mise sous tension d'un transformateur).

L'interrupteur-sectionneur est différent du sectionneur. Il est généralement utilisé pour gérer le stress électrique lié à l'interruption du flux d'énergie lorsque le système fonctionne normalement. il est équipé d'un système d'extinction d'arc pour éteindre en toute sécurité l'arc électrique généré lorsque les contacts se séparent sous charge. Les méthodes courantes de trempe de l'arc incluent l'interruption du vide, l'immersion dans le gaz SF6 ou la compression d'air (type puffer).

Principales fonctions et rôles d'un interrupteur-sectionneur

La fonction la plus importante d'un interrupteur-sectionneur est le contrôle opérationnel et non la protection contre les pannes. Ses fonctions principales comprennent :

Courant de charge de commutation :Une fonction essentielle de l'interrupteur-sectionneur consiste à connecter et déconnecter en toute sécurité les circuits transportant leur courant de fonctionnement normal. afin que les opérateurs mettent sous tension ou hors tension des sections du réseau électrique, telles que des transformateurs ou des anneaux de câbles, pour une maintenance de routine ou une reconfiguration.

Courant transportant :L'interrupteur-sectionneur peut transporter en continu le courant nominal sans surchauffe lorsqu'il est fermé, garantissant ainsi une transmission efficace de la puissance à travers la RMU.

Résistance aux défauts :Un interrupteur-sectionneur doit être suffisamment robuste pour résister aux immenses contraintes électromagnétiques et thermiques d'un courant de défaut qui le traverse jusqu'à ce qu'un dispositif de protection en amont (comme un fusible ou un disjoncteur) élimine le défaut car il ne peut pas interrompre un défaut de court-circuit, appelé capacité de « création de défaut ».

Assurer l'isolement :De nombreux interrupteurs de charge sont conçus pour fournir un point d'isolation visible ou fiable, garantissant que l'équipement en aval est déconnecté en toute sécurité de la source d'alimentation pendant la maintenance.

Où peut-on utiliser ce produit ?

Le commutateur de charge de l'unité principale en anneau moyenne tension 11KV est la bête de somme des unités principales en anneau et est largement utilisé dans les réseaux de distribution moyenne tension (généralement jusqu'à 24 kV ou 40,5 kV).

Protection du transformateur (avec fusibles) :Un interrupteur-sectionneur est souvent associé à des fusibles moyenne tension dans l'unité principale en anneau de l'unité F pour protéger les transformateurs de distribution. L'interrupteur-sectionneur gérera le circuit de fonctionnement normal, tandis que le fusible gérera tout courant de défaut.

Commutation de câble :L'interrupteur-sectionneur crée des réseaux en boucle fermée via des câbles d'alimentation en boucle d'entrée et de sortie.

Compatibilité avec l'isolation moderne :

RMU isolées au SF6 :Les interrupteurs-sectionneurs sont couramment utilisés dans les unités principales à anneau isolé au gaz d'hexafluorure de soufre. Le SF6 a d'excellentes performances d'isolation et aide à éteindre l'arc, qui présente des caractéristiques de taille compacte et un boîtier scellé.

RMU écologiques :Avec la volonté de réduire les émissions de SF6, les interrupteurs de charge sont désormais déployés avec succès dans des environnements « verts » ou respectueux de l'environnement en utilisant des supports isolants alternatifs tels que l'air sec, l'azote ou des mélanges de fluoronitrile. Les conceptions modernes optimisent la structure de contact pour garantir une extinction fiable de l'arc dans ces gaz respectueux de l'environnement.

Interrupteur de coupure de charge VS disjoncteurs à vide VS sectionneurs

Tous les interrupteurs-sectionneurs, disjoncteurs à vide et sectionneurs sont des composants essentiels du RMU, des appareillages de commutation écologiques et des appareillages à isolation gazeuse, mais il existe de nombreuses différences entre ces trois composants en termes de fonctions et de structures :

Le commutateur de charge de l'unité principale en anneau moyenne tension 11 KV est le principal dispositif destiné au contrôle de routine du flux d'énergie au sein d'une unité principale en anneau. Il offre la capacité essentielle de gérer en toute sécurité des circuits sous tension tout en conservant un format compact adapté aux boîtiers modernes et étanches, qu'ils utilisent du gaz SF6 traditionnel ou de nouvelles alternatives respectueuses de l'environnement. Sa fonction est distincte du sectionneur purement sécuritaire et du disjoncteur de protection.

Paramètres techniques

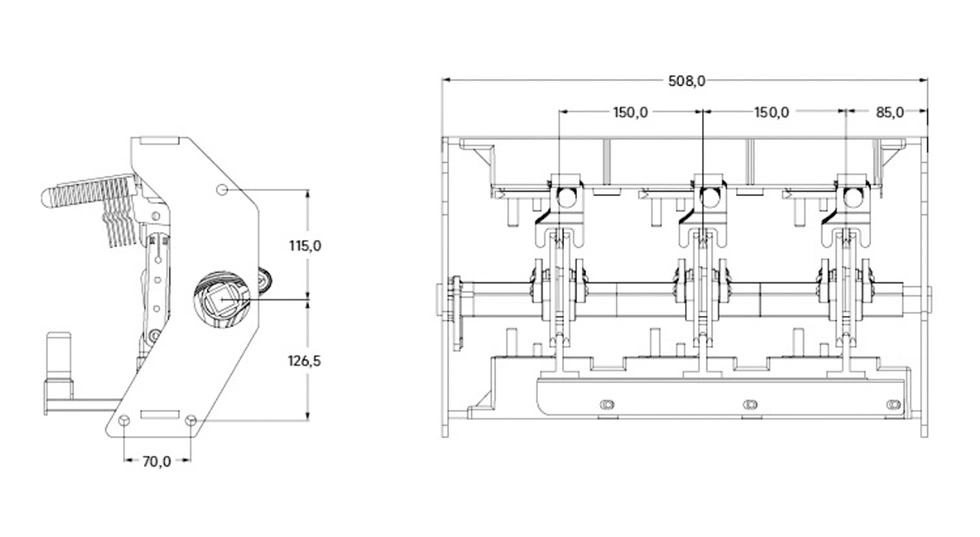

Apparence et dimensions

FAQ

Q1 : Qu'est-ce qu'un interrupteur de charge d'unité principale à anneau moyenne tension de 11 kV ?

R : Un interrupteur de charge d'unité principale en anneau moyenne tension de 11 kV est un dispositif de commutation mécanique installé dans une unité principale en anneau (RMU), un appareillage de commutation à isolation gazeuse (GIS) ou un appareillage de commutation respectueux de l'environnement. Il est utilisé pour connecter et déconnecter en toute sécurité le courant moyenne tension. Il peut transporter le courant de charge nominal et déconnecter le circuit dans des conditions de fonctionnement normales, mais il ne convient pas pour interrompre directement des courants de court-circuit importants.

Q2 : Quelle est la différence entre une unité principale en anneau et un appareillage métallique ? Comment devrions-nous choisir entre eux ?

R : La principale différence réside dans la structure et le champ d’application.
Unité principale en anneau : structure compacte et de petite taille, et les principaux composants internes utilisent généralement une combinaison d'interrupteurs-sectionneurs et de fusibles. Principalement utilisé à l'extrémité du réseau de distribution (comme la distribution résidentielle, les petites sous-stations), responsable du contrôle et de la protection des transformateurs, en mettant l'accent sur l'alimentation électrique du réseau en anneau et l'écoute des câbles.
Appareillage blindé : il présente un volume important et est généralement équipé de disjoncteurs dotés d'un pouvoir de coupure extrêmement élevé. Principalement utilisé pour les circuits principaux de sous-stations ou les grandes charges industrielles, responsables de la distribution d'énergie de grande capacité et de la protection contre les courts-circuits.
Suggestion de sélection : Pour les transformateurs d'une capacité de 1 250 kVA ou moins, ou dans les situations où l'espace est limité et où une alimentation réseau en anneau est requise, vous pouvez utiliser l'unité principale en anneau. Pour les lignes entrantes de grande capacité ou les équipements critiques, les appareillages à revêtement métallique sont plus adaptés.

Q3 : Le SF6 est-il un gaz nocif pour l'environnement ? Existe-t-il désormais des alternatives respectueuses de l’environnement ?

R : Oui, le SF6 est l’un des gaz à effet de serre les plus puissants connus. Pour répondre aux exigences environnementales, des produits d'unité principale en anneau à isolation gazeuse, respectueux de l'environnement, sont désormais disponibles sur le marché.
• Alternatives : les unités principales en anneau qui adoptent de l'air sec, de l'azote ou des mélanges de gaz respectueux de l'environnement comme moyen isolant.
• Performance : ces unités principales en anneau respectueuses de l'environnement sont très proches des RMU isolées au SF6 en termes de compacité et de fiabilité, et elles contribuent considérablement à la protection de l'environnement. Si vous espérez obtenir une certification verte ou environnementale, vous pouvez choisir les RMU éco-responsables.

Q4 : Quel composant est le mieux monté à l’intérieur de l’unité principale en anneau ? Une combinaison d’interrupteur de charge et de fusible ou un disjoncteur ?

R : Les deux fonctionnent bien, seules leurs fonctions sont différentes.
Combinaison interrupteur-fusible de charge : conçue pour la protection du transformateur. Les fusibles offrent une capacité de limitation de courant élevée, un fonctionnement rapide et un coût inférieur. L'inconvénient est la nécessité de remplacer l'élément fusible après l'opération.
Disjoncteur : utilisé pour les lignes entrantes/sortantes de grande capacité ou les applications exigeant une très haute continuité d'alimentation. Il peut être refermé après un déclenchement sur défaut sans remplacer de pièces, mais le coût est plus élevé.
Conclusion : L'unité combinée est généralement choisie pour la protection des transformateurs ; Les disjoncteurs sont choisis pour les départs/arrivées de la ligne principale.

Garantie de qualité et service après-vente

1.Nous fournissons des conseils vidéo en ligne à distance et une formation technique spécialisée gratuite au personnel technique de nos clients. Dans l'année suivant la mise en service du produit, nous proposons des services de maintenance gratuits. Par la suite, les services de maintenance payants restent disponibles pour les clients qui souhaitent continuer à bénéficier du support.

2. Nous nous engageons à fournir un service à long terme, enthousiaste et attentionné. Dès réception d'une demande client, nous répondrons par e-mail ou par téléphone dans un délai d'une heure, garantissant une communication rapide et un traitement efficace.

3.Nous établissons un canal de consultation technique permanent pour nos clients. Nous sommes toujours disposés à fournir une assistance professionnelle et des solutions pour tout problème lié à l'utilisation du produit ou aux difficultés techniques rencontrées lors du fonctionnement du système.

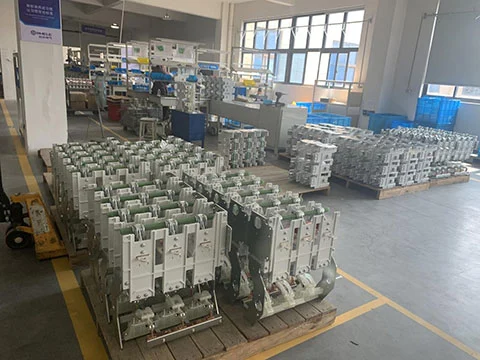

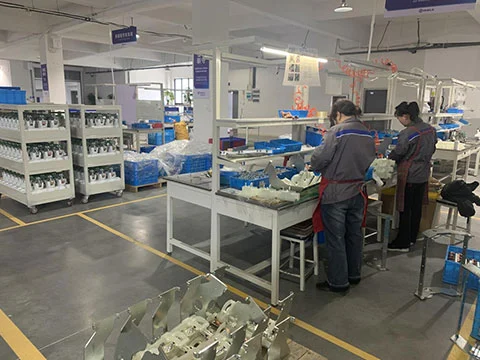

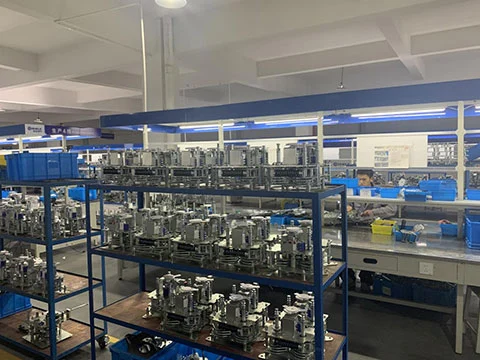

Atelier d'usine

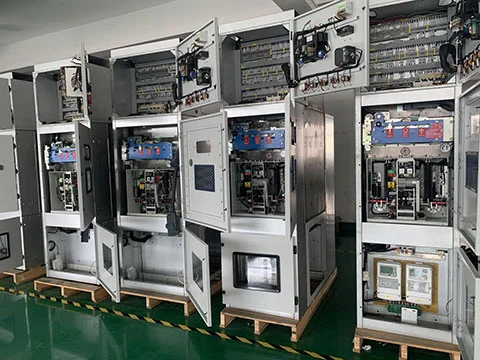

Exposition de produits
